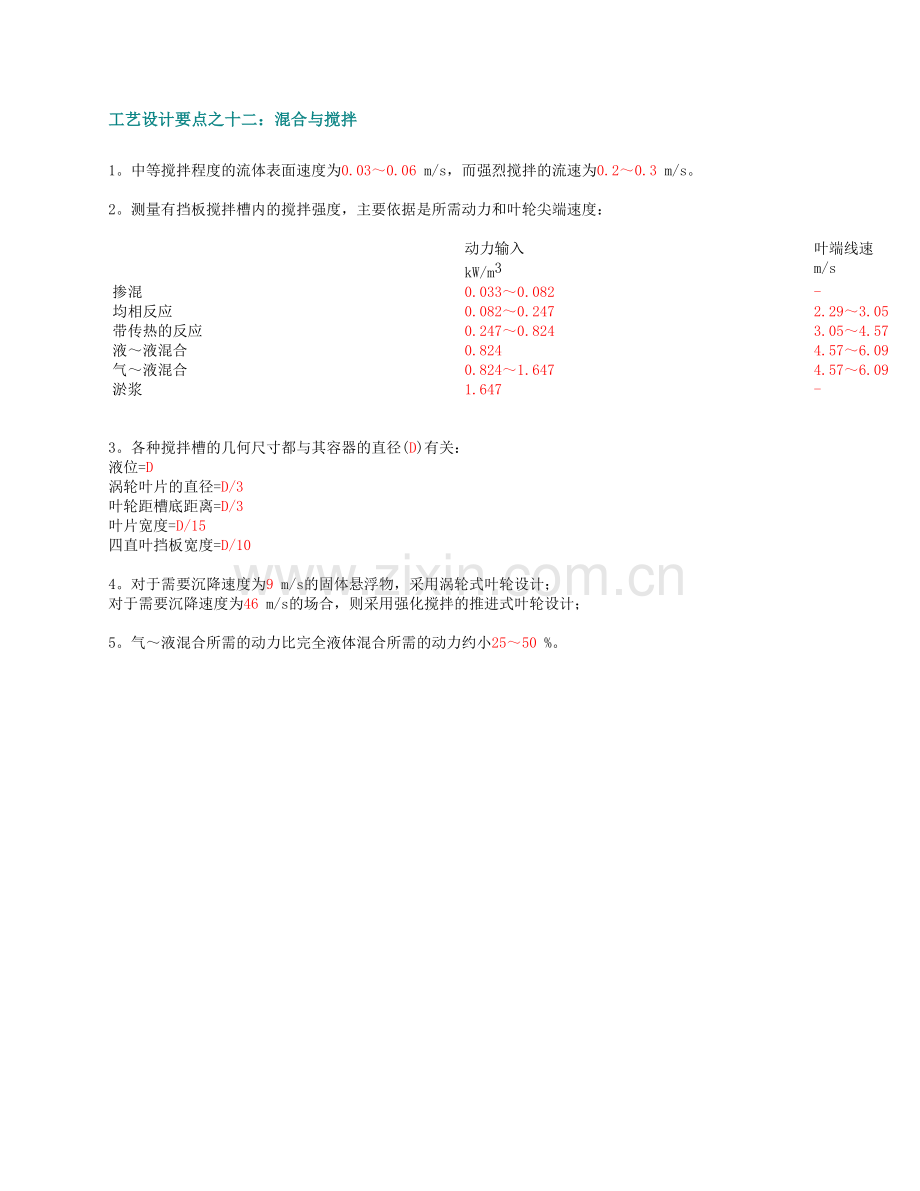

工艺设计要点之十二：混合与搅拌

1。中等搅拌程度的流体表面速度为0.03～0.06 m/s，而强烈搅拌的流速为0.2～0.3 m/s。

2。测量有挡板搅拌槽内的搅拌强度，主要依据是所需动力和叶轮尖端速度：

动力输入
叶端线速

kW/m3
m/s
掺混
0.033～0.082
-
均相反应
0.082～0.247
2.29～3.05
带传热的反应
0.247～0.824
3.05～4.57
液～液混合
0.824
4.57～6.09
气～液混合
0.824～1.647
4.57～6.09
淤浆
1.647
-

3。各种搅拌槽的几何尺寸都与其容器的直径(D)有关：
液位=D
涡轮叶片的直径=D/3
叶轮距槽底距离=D/3
叶片宽度=D/15
四直叶挡板宽度=D/10

4。对于需要沉降速度为9 m/s的固体悬浮物，采用涡轮式叶轮设计；
对于需要沉降速度为46 m/s的场合，则采用强化搅拌的推进式叶轮设计；

5。气～液混合所需的动力比完全液体混合所需的动力约小25～50 %。
