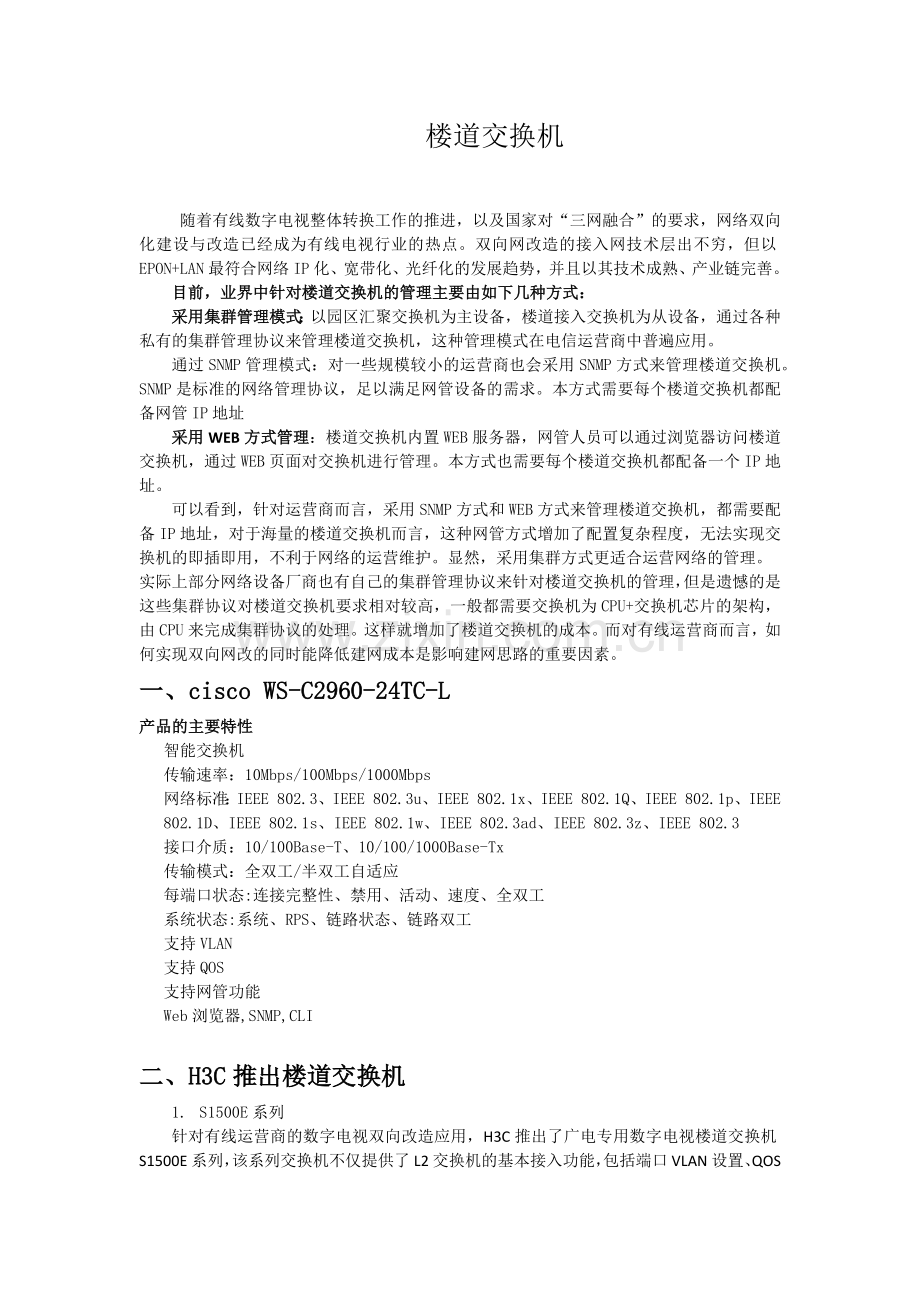

楼道交换机

随着有线数字电视整体转换工作的推进，以及国家对“三网融合”的要求，网络双向化建设与改造已经成为有线电视行业的热点。双向网改造的接入网技术层出不穷，但以EPON+LAN最符合网络IP化、宽带化、光纤化的发展趋势，并且以其技术成熟、产业链完善。
目前，业界中针对楼道交换机的管理主要由如下几种方式：
采用集群管理模式：以园区汇聚交换机为主设备，楼道接入交换机为从设备，通过各种私有的集群管理协议来管理楼道交换机，这种管理模式在电信运营商中普遍应用。
通过SNMP管理模式：对一些规模较小的运营商也会采用SNMP方式来管理楼道交换机。SNMP是标准的网络管理协议，足以满足网管设备的需求。本方式需要每个楼道交换机都配备网管IP地址
采用WEB方式管理：楼道交换机内置WEB服务器，网管人员可以通过浏览器访问楼道交换机，通过WEB页面对交换机进行管理。本方式也需要每个楼道交换机都配备一个IP地址。
可以看到，针对运营商而言，采用SNMP方式和WEB方式来管理楼道交换机，都需要配备IP地址，对于海量的楼道交换机而言，这种网管方式增加了配置复杂程度，无法实现交换机的即插即用，不利于网络的运营维护。显然，采用集群方式更适合运营网络的管理。
实际上部分网络设备厂商也有自己的集群管理协议来针对楼道交换机的管理，但是遗憾的是这些集群协议对楼道交换机要求相对较高，一般都需要交换机为CPU+交换机芯片的架构，由CPU来完成集群协议的处理。这样就增加了楼道交换机的成本。而对有线运营商而言，如何实现双向网改的同时能降低建网成本是影响建网思路的重要因素。
一、cisco WS-C2960-24TC-L
产品的主要特性
智能交换机
传输速率：10Mbps/100Mbps/1000Mbps
网络标准：IEEE 802.3、IEEE 802.3u、IEEE 802.1x、IEEE 802.1Q、IEEE 802.1p、IEEE 802.1D、IEEE 802.1s、IEEE 802.1w、IEEE 802.3ad、IEEE 802.3z、IEEE 802.3
接口介质：10/100Base-T、10/100/1000Base-Tx
传输模式：全双工/半双工自适应
每端口状态:连接完整性、禁用、活动、速度、全双工
系统状态:系统、RPS、链路状态、链路双工
支持VLAN
支持QOS
支持网管功能
Web浏览器,SNMP,CLI

二、H3C推出楼道交换机
1. S1500E系列

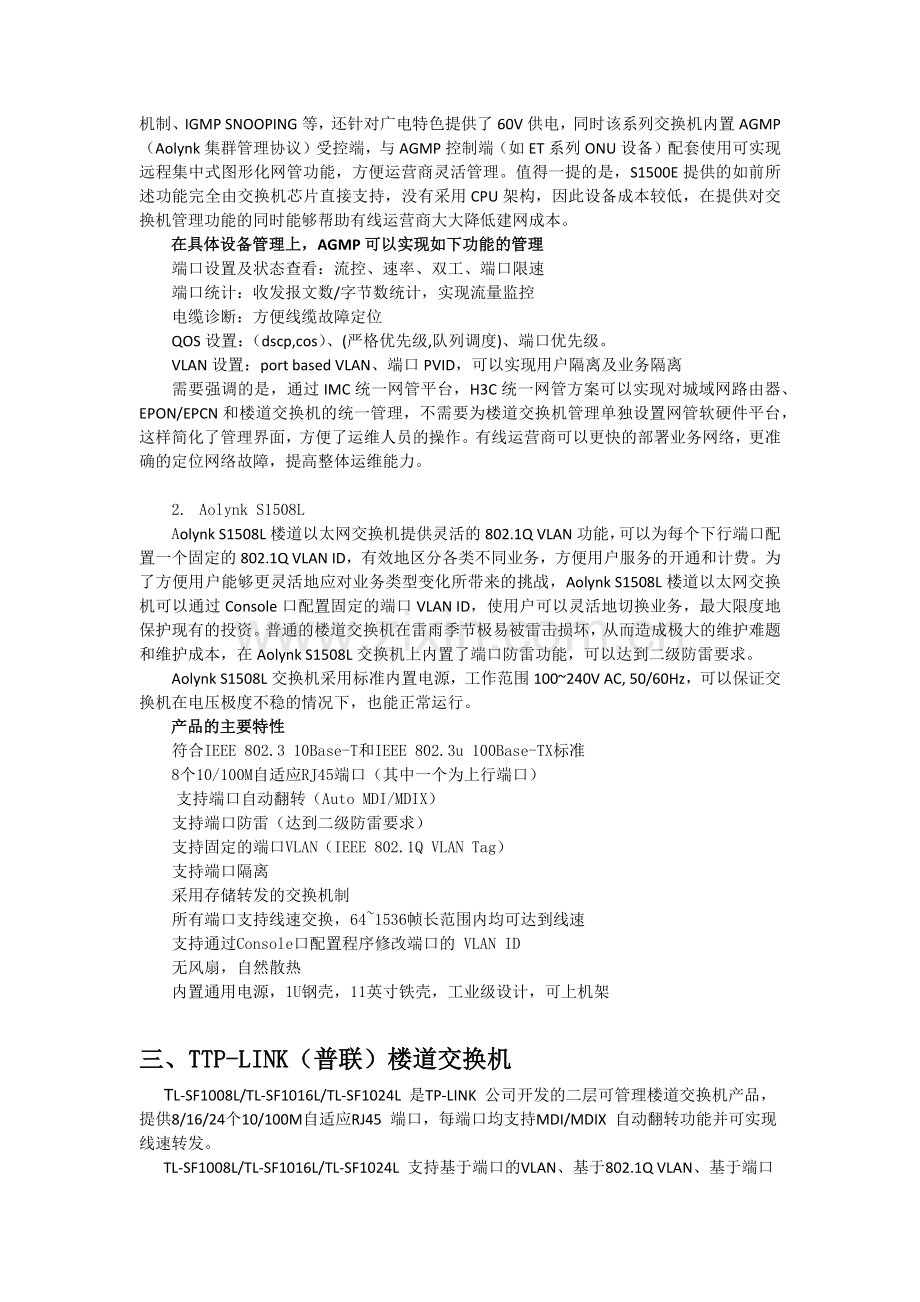

针对有线运营商的数字电视双向改造应用，H3C推出了广电专用数字电视楼道交换机S1500E系列，该系列交换机不仅提供了L2交换机的基本接入功能，包括端口VLAN设置、QOS机制、IGMP SNOOPING等，还针对广电特色提供了60V供电，同时该系列交换机内置AGMP（Aolynk集群管理协议）受控端，与AGMP控制端（如ET系列ONU设备）配套使用可实现远程集中式图形化网管功能，方便运营商灵活管理。值得一提的是，S1500E提供的如前所述功能完全由交换机芯片直接支持，没有采用CPU架构，因此设备成本较低，在提供对交换机管理功能的同时能够帮助有线运营商大大降低建网成本。
在具体设备管理上，AGMP可以实现如下功能的管理
端口设置及状态查看：流控、速率、双工、端口限速
端口统计：收发报文数/字节数统计，实现流量监控
电缆诊断：方便线缆故障定位
QOS设置：（dscp,cos）、(严格优先级,队列调度)、端口优先级。
VLAN设置：port based VLAN、端口PVID，可以实现用户隔离及业务隔离
需要强调的是，通过IMC统一网管平台，H3C统一网管方案可以实现对城域网路由器、EPON/EPCN和楼道交换机的统一管理，不需要为楼道交换机管理单独设置网管软硬件平台，这样简化了管理界面，方便了运维人员的操作。有线运营商可以更快的部署业务网络，更准确的定位网络故障，提高整体运维能力。

2. Aolynk S1508L
Aolynk S1508L楼道以太网交换机提供灵活的802.1Q VLAN功能，可以为每个下行端口配置一个固定的802.1Q VLAN ID，有效地区分各类不同业务，方便用户服务的开通和计费。为了方便用户能够更灵活地应对业务类型变化所带来的挑战，Aolynk S1508L楼道以太网交换机可以通过Console口配置固定的端口VLAN ID，使用户可以灵活地切换业务，最大限度地保护现有的投资。普通的楼道交换机在雷雨季节极易被雷击损坏，从而造成极大的维护难题和维护成本，在Aolynk S1508L交换机上内置了端口防雷功能，可以达到二级防雷要求。
Aolynk S1508L交换机采用标准内置电源，工作范围100~240V AC, 50/60Hz，可以保证交换机在电压极度不稳的情况下，也能正常运行。
产品的主要特性
符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准
8个10/100M自适应RJ45端口（其中一个为上行端口）
 支持端口自动翻转（Auto MDI/MDIX）
支持端口防雷（达到二级防雷要求）
支持固定的端口VLAN（IEEE 802.1Q VLAN Tag）
支持端口隔离
采用存储转发的交换机制
所有端口支持线速交换，64~1536帧长范围内均可达到线速
支持通过Console口配置程序修改端口的 VLAN ID
无风扇，自然散热
内置通用电源，1U钢壳，11英寸铁壳，工业级设计，可上机架

三、TTP-LINK（普联）楼道交换机
TL-SF1008L/TL-SF1016L/TL-SF1024L 是TP-LINK 公司开发的二层可管理楼道交换机产品，提供8/16/24个10/100M自适应RJ45 端口，每端口均支持MDI/MDIX 自动翻转功能并可实现线速转发。
TL-SF1008L/TL-SF1016L/TL-SF1024L 支持基于端口的VLAN、基于802.1Q VLAN、基于端口和802.1p 优先级的QoS 策略以及端口限速等功能，能满足对接入层设备的可靠性及性能有高要求的网络环境。TL-SF1008L/TL-SF1016L/TL-SF1024L 提供两个管理端口，满足本地及远程管理需求，并对上联端口做了防雷设计，具备良好的可管理性和环境适应能力。
产品功能特性
遵循IEEE 802.3 及IEEE 802.3u 标准；
8/16/24 个10/100M RJ45 端口，均可工作在全双工、半双工模式下；
所有端口均支持MDI/MDIX 自动翻转功能；
支持存储转发和MAC 地址自动学习功能；
支持交换机设备描述及端口描述功能；
支持IEEE 802.3x 全双工流量控制；
提供1 和8/16/24 两个管理端口，支持远程管理；
端口8/16/24 为上联端口，并做了防雷设计；
提供端口限速功能，可对进出端口流量进行控制；
支持基于端口、IEEE 802.1p 的优先级设置模式；
支持基于端口的VLAN、基于IEEE 802.1Q 的VLAN 功能。
四、D-link（友讯） DHS-3000B系列楼道交换机
DHS-3000B系列二层楼道交换机提供8、16、24端口三种规格，型号分别为DHS-3008B、DHS-3018B、DHS-3026B；电信运营级设计，具有全线速二层交换能力，支持SNMP管理、802.1Q VLAN、802.1x 、STP生成树协议和端口汇聚，适合作为智能小区、商务楼宇、宾馆、大学校园网和企业网的用户侧接入设备或者是小型网络的汇聚设备
产品功能特性
支持6.4Gbps/9.6Gbps/9.6Gbps的总线带宽
支持SNMPv1/v2/v3，可以接受HP OpenView等通用网管平台以及D-View网管系统配置和管理，并且支持CLI命令行，Web网管，TELNET等多种方式
支持4K个802.1Q VLAN，支持用户绑定和黑洞MAC地址过滤非法用户，支持802.1x认证
支持802.1d标准生成树协议、802.1w快速生成树协议、802.1s多生成树和静态/LACP动态端口汇聚，提供链路的冗余备份和容错性
支持反编译功能，可以方便的导入和导出配置，并支持定时、集中升级功能，自动在指定时间从服务器上下载软件完成升级
在使用标准五类双绞线时，100Mbps下传输距离可达150米，10Mbps下可达180米，并支持光口扩展和光缆单纤传输
