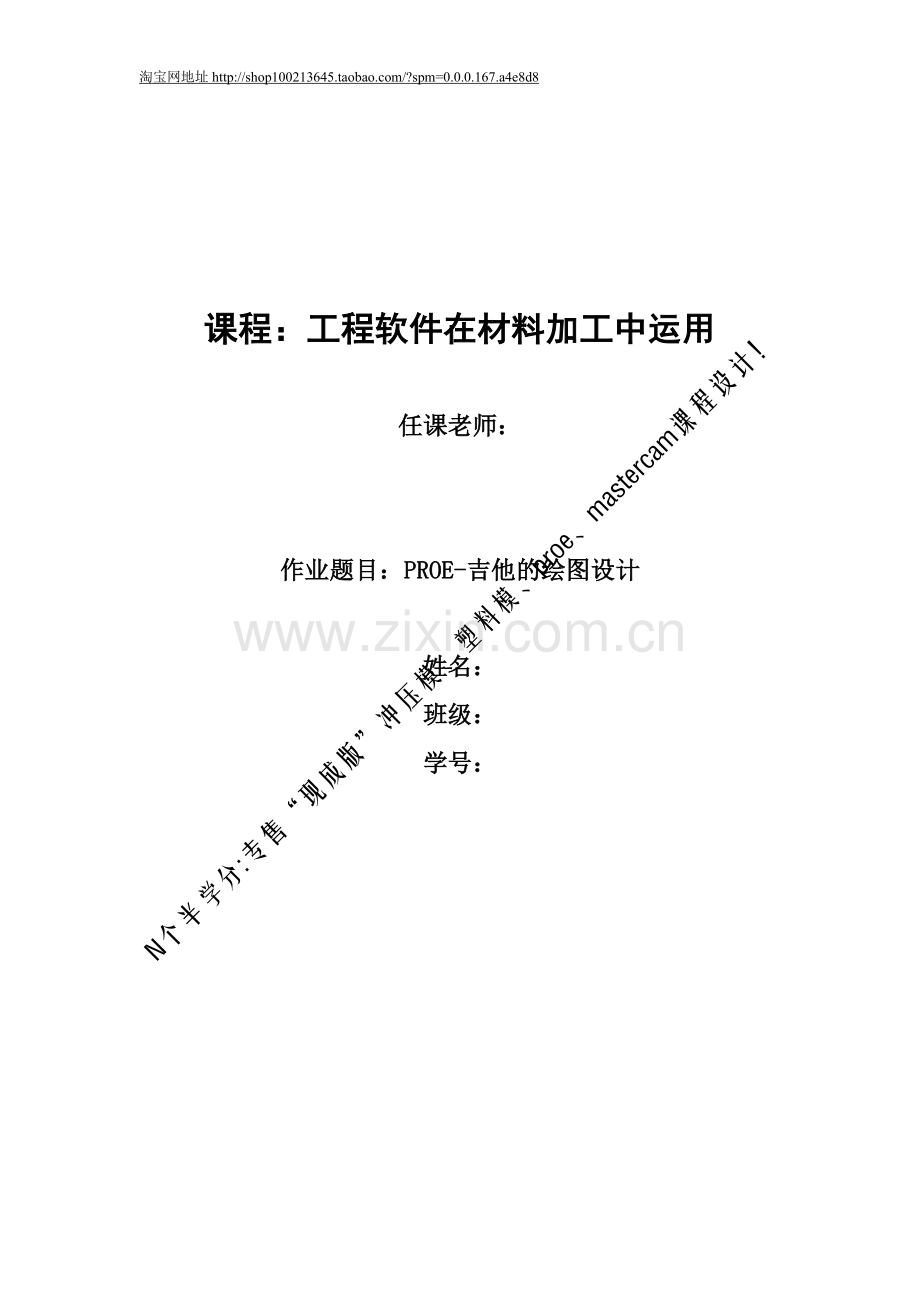

proe产品设计3—吉他.doc

淘宝网地址

课程：工程软件在材料加工中运用

任课老师：

作业题目：PROE-吉他的绘图设计

姓名：
班级：
学号：

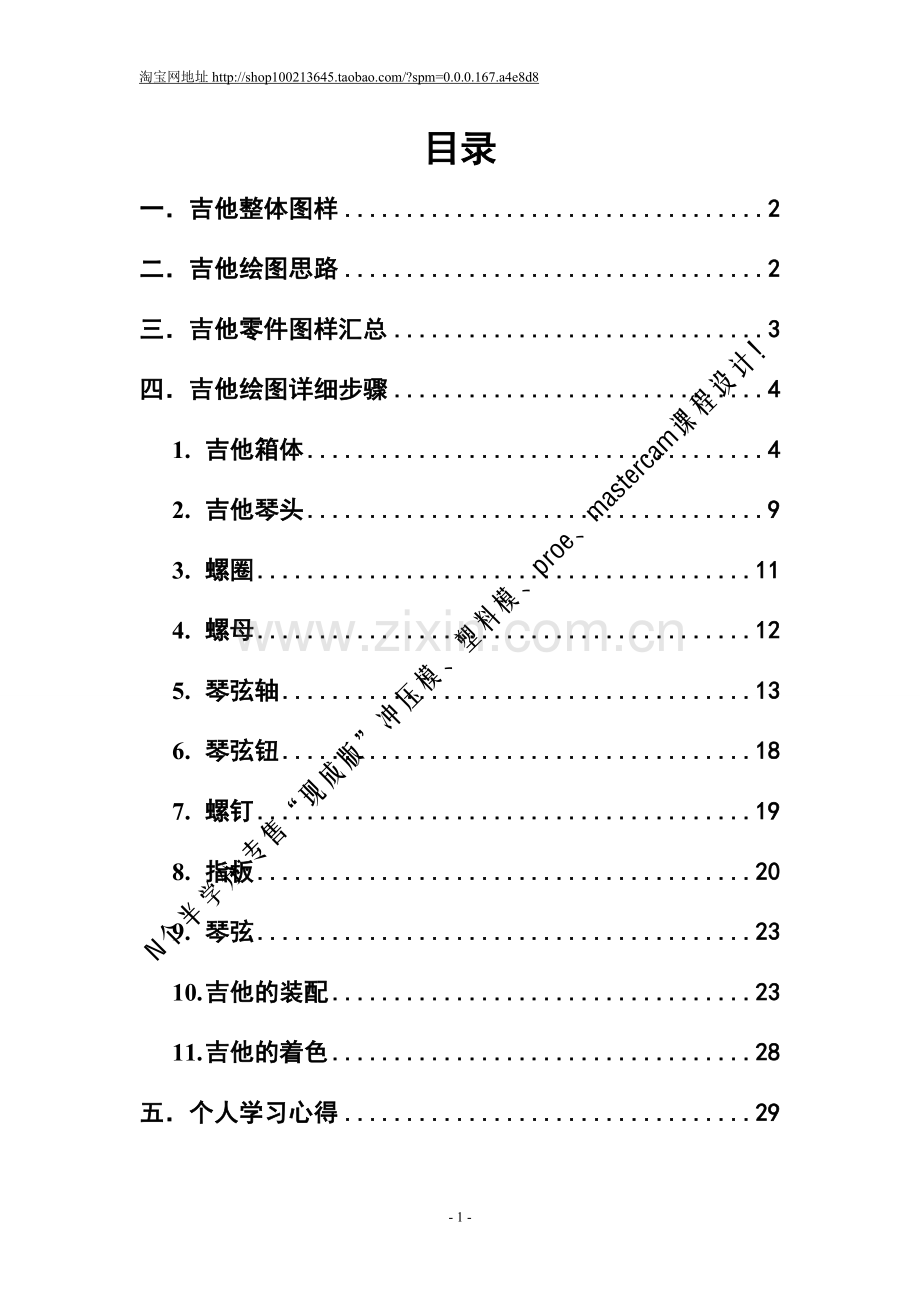

目录
一．吉他整体图样 2
二．吉他绘图思路 2
三．吉他零件图样汇总 3
四．吉他绘图详细步骤 4
1. 吉他箱体 4
2. 吉他琴头 9
3. 螺圈 11
4. 螺母 12
5. 琴弦轴 13
6. 琴弦钮 18
7. 螺钉 19
8. 指板 20
9. 琴弦 23
10. 吉他的装配 23
11. 吉他的着色 28
五．个人学习心得 29
吉他绘图设计
一） 吉他整体图样

二）绘图整体思路：

三）吉他零件图样汇总：

四）绘图详细步骤：
一、吉他箱体
1、新建零件文档
（1）单击“新建”按钮打开【新建】对话框。在【类型选项组中选取【零件】选项，在【子类型】选项组中选取【实体】选项，在【名称】文本框中输入零件名称“jita0001”。
（2）取消【使用缺省模板】复选项，单击确定。系统打开【新文件选项】对话框，选取其中的【mmns_part_solid】选项，在单击确定进入三维实体建模环境。

2、创建拉伸实体特征
（1）单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取TOP基准平面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如图1。绘制如图2的拉伸面，完成后单击按钮退出草绘模式。输入拉伸值为“60”，如图3，单击“预览”按钮，模型如图4所示，单击拉伸特征操控板中按钮，完成本次拉伸特征建立。

图2 草绘图形
图1 草绘对话框

图4 预览模型
图3 输入拉伸值

（2）单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取拉伸1的上表面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如图5，绘制如图6的拉伸面，完成后单击按钮退出草绘模式。输入拉伸值为“7.5”，如图7，单击“预览”按钮，模型如图8所示，单击拉伸特征操控板中的按钮，完成本次拉伸特征建立。

图7 输入拉伸值
图6 草绘图形
图5 草绘对话框
图8 预览模型

4、创建抽壳特征
（1）单击【插入】在下拉菜单中单击【壳】或单击按钮，打开抽壳特征操控板；
（2）设定抽壳厚度为“10”，如图9所示；
（3）单击预览按钮，结果如图10所示；
（4）单击按钮，完成抽壳特征的建立。
图9 输入抽壳厚度

图10 预览模型

5、创建拉伸减料特征
单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取模型上表面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如图11。绘制如图12的拉伸面，完成后单击按钮退出草绘模式。单击拉伸特征操控板中的【移除材料】按钮，输入去除值为“10”，如图13，单击“预览”按钮，模型如图14所示，单击拉伸特征操控板中按钮，完成本次拉伸减料特征建立。
图12 草绘图形

图11 草绘对话框

图13 去除材料

图14 预览模型

6、创建拉伸实体特征
（1）单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取拉伸体2上表面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如图15；
（2）绘制如图16的拉伸面，完成后单击按钮退出草绘模式；
（3）输入拉伸值为“4”，如图17所示；
（4）单击“预览”按钮，模型如图18所示，单击拉伸特征操控板中按钮，完成本次拉伸特征建立。

图18 预览模型
图16 草绘图形
图15 草绘对话框

图17 输入拉伸值

7、创建基准平面
（1）单击，打开按钮【基准平面】。
（2）选取RIGHT面作为参照，按照图示进入基准平面对话框，平移值为“125”，完成后确定，最后生成图示DTM1基准平面。

8、建立倒圆角
（1） 单击【插入】—【倒圆角】命令，或单击按钮，打开圆角特征操控板；
（2） 按下Ctrl键，选择倒圆角的所有边，并设置倒圆角值为“0.50”，如下图所示；
（3） 单击【预览】按钮，生成倒圆角如下图；完成后，单击按钮，完成倒圆角建立。

9、创建弦钉旋转实体特征
（1）单击，打开设计图标板，单机按钮打开参照面板，单击按钮打开草绘对话框，选择DTM1为草绘平面，TOP为参照平面，单击草绘进入草绘模式，如图19所示；
（2）创建如图20所示的图形完成后单击按钮，退出草绘模式；
（3） 单击【预览】按钮，生成旋转实体如图21所示；完成后，单击按钮，完成螺圈旋转实体建立。

10、创建阵列特征
（1）选取上一步完成特征，单击按钮，如下图进行设置；
（2）单击阵列特征操控板中的按钮，完成阵列特征，结果如下图所示。

二、吉他琴头
1、新建零件文档
（1）单击“新建”按钮打开【新建】对话框。在【类型选项组中选取【零件】选项，在【子类型】选项组中选取【实体】选项，在【名称】文本框中输入零件名称“jita0002”。
（2）取消【使用缺省模板】复选项，单击确定。系统打开【新文件选项】对话框，选取其中的【mmns_part_solid】选项，在单击确定进入三维实体建模环境。

2、创建拉伸实体特征
单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取TOP基准平面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如图1。绘制如图2的拉伸面，完成后单击按钮退出草绘模式。输入拉伸值为“10”，如图3，单击“预览”按钮，模型如图4所示，单击拉伸特征操控板中按钮，完成本次拉伸特征建立。

图4 预览模型
图3 输入拉伸值
图1
图2

3、建立简单孔
（1）单击【插入】在下拉菜单中单击【孔】或单击按钮，打开孔特征操控板；
（2）选取模型的上表面为孔的放置平面，如图5所示；
（3）选择两个边作为孔的定位基准，并在【放置】面板中修改定位尺寸，如图6所示；
（4）单击按钮，选取通孔形式，修改孔的直径为“3”，如图7所示；
（5）单击【预览】按钮，结果如图8所示；
（6）单击按钮，完成孔特征的建立。
图5 选取放置平面

图8 预览模型

图6 修改定位尺寸

图7 修改孔直径

4、创建阵列特征
（1）选取上一步完成特征，单击按钮，如下图进行设置；
（2）单击阵列特征操控板中的按钮，完成阵列特征，结果如下图所示。

5、建立倒圆角
（4） 单击【插入】—【倒圆角】命令，或单击按钮，打开圆角特征操控板；
（5） 按下Ctrl键，选择倒圆角的所有边，并设置倒圆角值为“0.50”，如下图所示；
（6） 单击【预览】按钮，生成倒圆角如下图；完成后，单击按钮，完成倒圆角建立。

设置倒圆角值
预览模型

三、 螺圈
1、新建零件文档
（1）单击“新建”按钮打开【新建】对话框。在【类型选项组中选取【零件】选项，在【子类型】选项组中选取【实体】选项，在【名称】文本框中输入零件名称“jita0003”。
（2）取消【使用缺省模板】复选项，单击确定。系统打开【新文件选项】对话框，选取其中的【mmns_part_solid】选项，在单击确定进入三维实体建模环境。

2、创建螺圈旋转实体特征
（1）单击，打开设计图标板，单机按钮打开参照面板，单击按钮打开草绘对话框，选择FRONT为草绘平面，TOP为参照平面，单击草绘进入草绘模式，如图1所示；
（2）创建如图2所示的图形完成后单击按钮，退出草绘模式；

图2 草绘
图1 进入草绘对话框

（3）单击【预览】按钮，生成旋转实体如图3所示；完成后，单击按钮，完成螺圈旋转实体建立。

图4 螺圈阵列
图3 螺圈预览模型

3、创建螺圈阵列特征
（1）选取上一步完成特征，单击按钮，如下图进行设置；
（2）单击阵列特征操控板中的按钮，完成阵列特征，结果如图4所示。

四、 螺母
1、新建零件文档
（1）单击“新建”按钮打开【新建】对话框。在【类型选项组中选取【零件】选项，在【子类型】选项组中选取【实体】选项，在【名称】文本框中输入零件名称“jita0003”。
（2）取消【使用缺省模板】复选项，单击确定。系统打开【新文件选项】对话框，选取其中的【mmns_part_solid】选项，在单击确定进入三维实体建模环境。

2、创建拉伸实体特征
（1）单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取TOP基准平面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如图1；
（2）绘制如图2的拉伸面，完成后单击按钮退出草绘模式；
（3）输入拉伸值为“1”，如图3所示；
（4）单击“预览”按钮，模型如图4所示，单击拉伸特征操控板中按钮，完成本次拉伸特征建立。

图1 草绘对话框
图2 草绘拉伸面

图3 输入拉伸值

图5 螺母阵列
图4 螺母预览模型

3、创建螺母阵列特征
（1）选取上一步完成特征，单击按钮，如下图进行设置；
（2）单击阵列特征操控板中的按钮，完成阵列特征，结果如图5所示。
