数控车床操作技能测试题三
学号： 姓名： 班级：
试题：

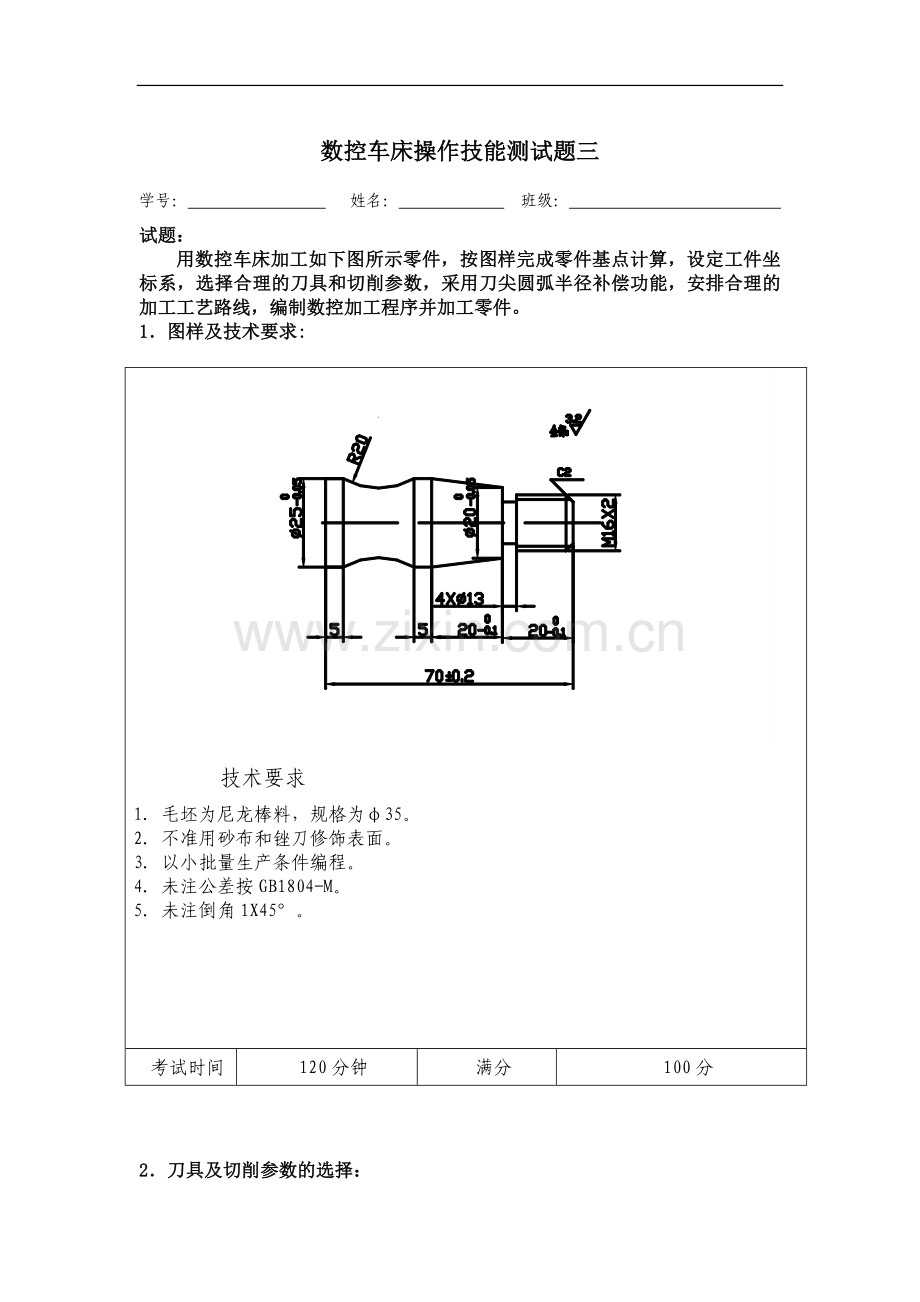

用数控车床加工如下图所示零件，按图样完成零件基点计算，设定工件坐标系，选择合理的刀具和切削参数，采用刀尖圆弧半径补偿功能，安排合理的加工工艺路线，编制数控加工程序并加工零件。
1．图样及技术要求:

技术要求
1. 毛坯为尼龙棒料，规格为φ35。
2. 不准用砂布和锉刀修饰表面。
3. 以小批量生产条件编程。
4. 未注公差按GB1804-M。
5. 未注倒角1X45°。

考试时间
120分钟
满分
100分

2．刀具及切削参数的选择：
（1）刀具的选择
表一 各工序刀具的选择

序号
刀具号
刀具规格及名称
刀具
材料
刀尖半径
加工表面
1
1
35度外缘刀

2
2

（2）工序安排和切削参数的选择
表二 各工步内容及切削参数的选择
序号
工步内容
刀具号
主轴转速(r/min)
进给速度(mm/min)
背吃刀量（mm）

3．程序清单：

数控车床操作技能测试题三
考试评分标准
考件编号: 学号： 姓名 班级 成绩
学号

操作时间
120min
试题编号

系统类型
华中世纪星
序号
考核项目
考核内容
及要求
配分
评分标准
检测结果
扣分
得分
1
工艺合理
1． 工件定位和夹紧不合理；
2． 加工顺序不合理；
3． 刀具选择不合理；
4． 关键工序错误。
5
每违反一条酌情扣1分，扣完为止。

2
程序编制
1． 指令正确，程序完整；
2． 刀具补偿功能运用正确合理；
3． 数值计算正确，程序编写表现一定的技巧，简化计算和加工程序；
4． 切削参数、坐标系选择正确合理。
20
每违反一条酌情扣1~5分，扣完为止。

3
数控车床规范操作
1． 开机前的检查和开机顺序正确；
2． 回机床参考点；
3． 正确对刀，建立工件坐标系；
4． 正确设置参数；
5． 正确仿真校验。
20
每违反一条酌情扣2~4分，扣完为止。

4
外圆
φ25-0.050
IT
5
超差0.01扣2分

Ra
2
降一级扣2分

5
锥面
φ25-0.050
φ20-0.050
IT
5
超差0.01扣2分

Ra
2
降一级扣2分

6
成形面
R20
IT
6
超差不得分

Ra
2
降一级扣2分

7
外螺纹
M16

8
不合格不得分，

Ra
4
降一级扣2分

8
长度
20-0.10
IT
6
超差不得分

75±0.15
IT
2
超差0.01扣1分

数控车床操作技能测试题三
考试评分标准
考件编号: 学号： 姓名 班级 成绩
9
槽宽
4
IT
2
超差不得分

10
倒角倒钝
共两处
4
超差0.01扣1分

11
安全操作，文明生产
1． 着装规范，未受伤。刀具、工具、量具的放置合理；
2． 工件装夹、刀具安装规范；
3． 正确使用量具；
4． 卫生设备保养；
5． 关机后机床停放位置不合理；
6． 发生重大安全事故、严重违反操作规程者，取消考试。
7
每违反一条酌情扣1分，扣完为止。

12
其他项目
发生重大事故（人身和设备安全事故等）、严重违反工艺原则和情节严重的野蛮操作的等，由监考人决定取消其实操考核资格。
监考教师：
实训教师：
评分人： 年 月 日 核分人： 年 月 日
