某消防工程施工组织设计.doc

消防工程

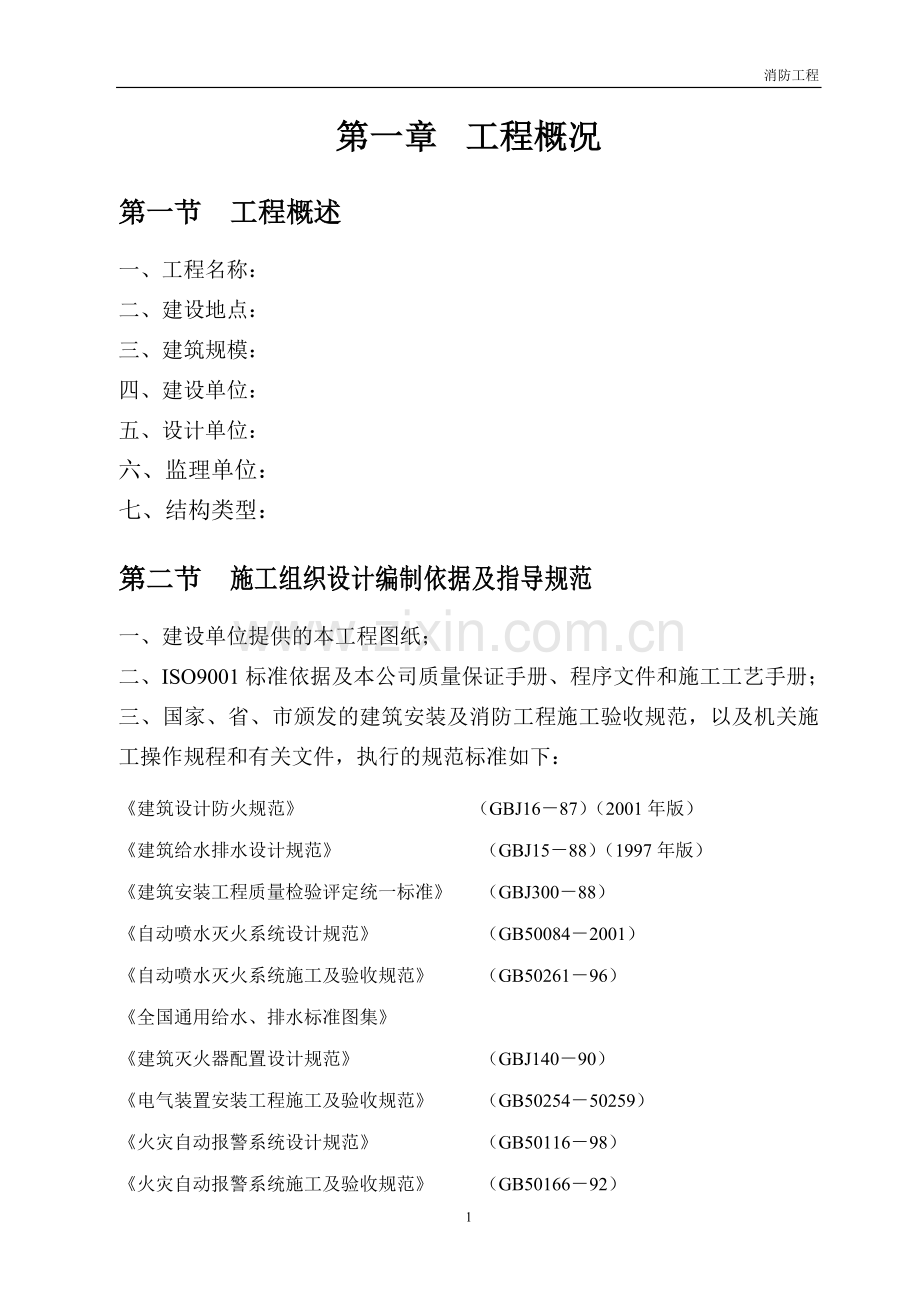

第一章 工程概况
第一节 工程概述
一、工程名称：
二、建设地点：
三、建筑规模：
四、建设单位：
五、设计单位：
六、监理单位：
七、结构类型：
第二节 施工组织设计编制依据及指导规范
一、建设单位提供的本工程图纸；
二、ISO9001标准依据及本公司质量保证手册、程序文件和施工工艺手册；
三、国家、省、市颁发的建筑安装及消防工程施工验收规范，以及机关施工操作规程和有关文件，执行的规范标准如下：
《建筑设计防火规范》 （GBJ16－87）（2001年版）
《建筑给水排水设计规范》 （GBJ15－88）（1997年版）
《建筑安装工程质量检验评定统一标准》 （GBJ300－88）
《自动喷水灭火系统设计规范》 （GB50084－2001）
《自动喷水灭火系统施工及验收规范》 （GB50261－96）
《全国通用给水、排水标准图集》
《建筑灭火器配置设计规范》 （GBJ140－90）
《电气装置安装工程施工及验收规范》 （GB50254－50259）
《火灾自动报警系统设计规范》 （GB50116－98）
《火灾自动报警系统施工及验收规范》 （GB50166－92）
《机械设备安装工程施工及验收规范》 （JGJ33－2001）
《高层民用建筑设计防火规范》 （GB50045－95）（1997年版）
《火灾报警控制器通用技术条件》 （GB4717－93）
《消防联动控制设备通用技术条件》 （GB16806－1997）
《火灾自动报警系统安装使用规范》 （中国工程标准化委员会标准）
《手动火灾报警按钮技术要求主实验方法》 （GA5－91）
相关的规范、规程等

第二章 计划目标
一、质量目标
工程质量达到国家验收规范的一次性验收合格等级。
二、工期目标
土建单体验收后半个月内。

第三章 施工部署
一、项目班子：
根据本工程的特点，将作为公司重点工程，依照项目法施工原则，组建技术力量强大，善于团结奋斗的项目经理部。特别是项目经理人选，公司选派富有施工管理经验和理论水平的并具有高度责任心的 许进伟担任本工程的项目经理。主要项目管理人员如下：

姓 名
岗 位
职称或职务
文化程度

项目部在公司监督下强化标准化管理，严格遵照ISO9002质量体系标准及公司的质量手册、程序文件的要求，按设计的施工图纸及国家有关施工及验收规范、操作规程等有关技术资料精心组织施工。在施工中实行动态管理，把握工程进度、控制工程质量，做到工程有计划，施工有依据，操作有标准，施工中实行统一部署，统一协调，根据工程要求，公司与项目部实行二级管理，合理组织项目的施工，高标准、严要求，确保项目的各项目标的完成。

二、施工进度
本公司为保证按期完成施工任务。在施工进度计划的编排上做到：
1、抓好各工作项目的人力、物力、设备的安排和投入。全力保证如期完成。
2、总进度中各项目，应按照最早可能结束时间，在施工中严格控制。在具体实施中，施工技术人员根据总进度控制网络，对各节点再进行细化，由施工技术负责人编制详尽的施工月度和季度计划，用以指导具体的施工活动，保证本工程项目的如期完成。
3、在技术方面，我公司将采用施工工期短，又能保质保量的施工方法，采用立体交叉、综合平衡劳动力进行科学合理地施工。利用施工总进度网络图，对工期进行优化以有效控制工期。

第四章 施工准备
一、 现场准备
1、根据浙江省建设厅印发的《浙江省文明施工安全标准化的现场管理规定》及杭州市颁发的有关文件的精神，施工现场设置办公室、仓库、宿舍，对施工现场及生活区建立一整套相应的管理制度，实行标准化管理,施工现场及环境卫生等方面要求按公司颁布的施工现场标准化管理规定执行。
2、施工用水及施工用电：根据建设方要求实施。
二、 技术准备
1、项目经理、技术负责人组织有关施工技术人员进行资料和图纸的阅读，详细了解本工程的特点，并及时组织图纸自审，参加图纸会审，详细编制施工作业计划及有关材料、设备计划、组织劳动力按计划进行实施。
2、及时做好工程量的的核算工作，对施工总进度计划进行具体细化，分解，同时编制材料，设备的月度报表及计划，控制好工程的进度，以确保如期完工。
三、 机械准备
根据工程的分布及工程特点，选用相应的施工机械，具体见施工用主要机具设备表。
施工用主要机具设备表
施工设备名称
规格型号
单位
数量
电动套丝机
ZT-N100B
台
3
液压弯管机
Φ25～Φ70
台
2
砂轮切割机
Φ250
台
1
电焊机
BX1-250
台
3
气焊工具

套
2
绝缘电阻测试仪
ZC25-3
只
1
万用表

只
3
火灾探测试验器
BHTS-2
只
1
烟、温感探测试验器
TJ-1
套
1
喷淋试验接头
PJT-25
套
1
电锤

台
5
试压泵

台
2
消火栓测压接头
SJT-65
套
2

第五章 消防水系统施工程序与施工方法
第一节 施工准备
一、自动喷水灭火系统的施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担。
二、自动喷水灭火系统施工前应具备下列条件：
1、设备平面图、系统图、安装图等施工图及有关技术文件应齐全；
2、设计单位应向施工单位进行技术交底；
3、系统组件、管件及其它设备、材料，应能保证正常施工；
4、施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。
三、自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备、材料进行现场检查，并应符合下列要求：
1、系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证；
2、喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。
四、管材、管件应进行现场外观检查，并应符合下列要求：
1、表面应无裂纹、缩孔、夹渣、折迭和重皮；
2、螺纹密封面应完整、无损伤、无毛刺；
3、镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；
4、非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；
5、法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。
五、喷头的现场检验应符合下列要求：
1、喷头的型号、规格应符合设计要求；
2、喷头的高标、型号、公称动作温度、制造厂及生产年月等标志应齐全；
3、喷头外观应无加工缺陷和机械损伤；
4、喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象；
5、闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%，但不得少于5只，试验压力应为3.0MPa；试验时间不得少于3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2%，但不得少于10只。重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。
六、阀门及其附件的现场检验应符合下列要求：
1、阀门的型号、规格应符合设计要求；
2、阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；
3、报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志；
4、报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁、无异特堵塞；
5、水力警铃的铃锤应转动灵活，无阻滞现象；
6、报警阀应逐个进行渗漏试验。试验压力应为额定工作压力的2倍，试验时间应为5min。阀瓣处应无渗漏。
七、压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。
第二节 供水设施安装与施工
一 、一般规定
1、消防水泵、消防水箱、消防水池、消防气压给水设备、消防水泵接合器等供水设施及其附属管道的安装，应清除其内部污垢和杂物。安装中断时，其敞口处应封闭。
2、供水设施安装时，其环境温度不应低于5℃。
二、消防水泵和稳压泵安装
1、消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收规范》的有关规定。
2、消防水泵和稳压泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。
3、当设计无要求时，消防水泵的出水管上应安装止回阀和压力表，并宜安装检查和试水用的放水阀门；消防水泵泵组的总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置，压力表和缓冲装置之间应安装旋塞；压力表量程应为工作压力的2～2.5倍。
4、吸水管及其附件的安装应符合下列要求：
（1） 吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用蝶阀；
（2） 当消防水泵和消防水池位于独立的两个基础上且互为刚性连接时，吸水管上应加设柔性连接管；
（3） 吸水管水平管段上不应有气囊和漏气现象。
三 、消防水箱安装和消防水池施工
1、消防水池、消防水箱的施工和安装应符合现行国家标准《给水排水构筑物施工及验收规范》的有关规定。
2、消防水箱的容积、安装位置应符合设计要求。安装时，消防水箱间和主要通道宽度不应小于1.0m；钢板消防水箱四周应设检修通道，其宽度不小于0.7m；消防水箱顶部至楼板或梁底的距离不得小于0.6m。
3、消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连。
4、管道穿过钢筋混凝土消防水箱或消防水池时，应加设防水套管；对有振动的管道尚应加设柔性接头。进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应做防锈处理。
四 、消防气压给水设备安装
1、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
2、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。
3、消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于0.7m；消防气压给水设备顶部至楼板或梁底的距离不得小于1.0m。
五 、消防水泵接合器安装
1、消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应合消防用水能从消防水泵接合器进入系统。
2、消防水泵接合器的安装应符合下列规定：
（1） 应安装在便于消防车接近的人行道或非机动车行驶地段；
（2）地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并在附近设置示其位置的固定标志；
（3） 地上消防水泵接合器应设置与消火栓区别的固定标志；
（4）墙壁消防水泵接合器的安装应符合设计要求。设计无要求时，其安装高度宜为1.1m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。
3、地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径。
4、地下消防水泵接合器井的砌筑应符合下列要求：
（1） 在最高地下水位以上的地方设置地下消防水泵接合器井时，其井壁宜采用Mu7.5级砖、M5.0级水泥砂浆砌筑；
（2） 在最高地下水位以下的地方设置进上消防水泵接合器井时，其井壁宜采用Mu7.5级砖m7.5级水泥砂浆砌筑，且井壁内、外表面应采用1：2水泥砂浆抹面，并应掺有防水剂，其抹面的厚度不应少于20mm，抹面高度应高出最高地下水位250mm。当管道穿过井壁时，管道与井壁间的间隙宜采用粘土填塞密实，并应采用M7.5级水泥砂浆抹面，抹面厚度不应小于50mm。
第三节 管网及系统组件安装
一 、管网安装
1、管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。
2、在具有腐蚀性的场所安装管网前，应按设计要求对管子、管件等进行防腐处理。
3、管网安装，当管子公称直径小于或等于100mm时，应采用螺纹连接；当管子公称直径大于100mm时，应采用沟槽连接。连接后，均不得减小管道的通水横断面面积。
4、螺纹连接应符合下列要求：
（1） 管子宜采用机械切割，切割面不得有飞边、毛剌；管子螺纹密封面应符合现行国家标准《普通螺纹基本尺寸要求》、《普通螺纹公差与配合》、《管路旋入端螺纹尺寸系统》的有关规定；
（2） 当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm和管道不宜采用活接头；
（3） 螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。
5、焊接连接应符合现行国家标准《工业管道工程施工及验收规范》、《现场设备工业管道焊接工程施工及验收规范》的有关规定。
6、管道的安装的位置应符合设计要求。当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合下表的规定。
管道的中心线与梁、柱、楼板的最小距离
公称直径（mm)
25
32
40
50
70
80
100
125
150
200
距离（mm）
40
40
50
60
70
80
100
125
150
200
7、管道支架、吊架、防晃支架的安装应符合下列要求：
（1）管道应固定牢固；管道支架或吊架之间的距离不应大于下表的规定：
管道支架或吊架之间的距离
公称直径(mm)
25
32
40
50
70
80
100
125
150
200
250
300
距离(mm)
3.5
4.0
4.5
5.0
6.0
8.0
8.5
7.0
8.0
9.5
11.0
12.0
（2） 管道支架、吊架、防晃支架的形式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定；
（3） 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离宜小于300mm；与末端喷头之间的距离不宜大于750mm。
（4） 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架间距不宜大于3.6m；
（5） 当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架；
（6） 竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。
8、管道穿过建筑物的变形缝时，应设置柔性短管。穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm；管道的焊接环缝不得位于套管内。套管与管道的间隙应采用不燃烧材料填塞密实。
9、管道横向安装宜设0.002～0.005的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。
10、配水干管、配水管应做红色或红色环圈标志。
11、管网在安装中断时，应将管道的敞口封闭。
二 、喷头安装
1、喷头安装应在系统试压、冲洗合格后进行。
2、喷头安装时宜采用专用的弯头、三通。
3、喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。
4、喷头安装应使用专用板手，严禁利用喷头的框架施拧；喷头的框架溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。
5、当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器。
6、安装在易受机械损伤处的喷，应加设喷头防护罩。
7、喷头安装时，溅水盘与吊顶、门、窗、洞口或墙面的距离应符合设计要求。
当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道腹面时，喷头溅水盘高梁底，通风管道腹面的最大垂直距离应符合下表的规定。
喷头与梁、通风管道的水平距离
（mm）
喷头溅水盘高于梁底、通风管道
腹面的最大垂直距离（mm）
300～600
25
600～750
75
750～900
75
900～1050
100
1050～1200
150
1200～1350
180
1350～1500
230
1500～1680
280
1680～1830
360
当通风管道宽度大于1.2m时，喷头应安装在其腹面以下部位。
当喷头安装在不到顶了隔断附近时，喷头与隔断的水平距离和最小垂直距离符合下表的规定。
喷头与隔断的水平距离和最小垂直距离
水平距离(mm)
150
225
300
375
450
600
750
>900
最小垂直距离(mm)
75
100
150
200
236
313
336
450

三、报警阀组安装
1、报警阀组的安装应先安装水源控制阀、报警阀，然后应再进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m。安装报警阀组的室内地面应有排水设施。
2、报警阀组附件的安装应符合下列要求：
（1） 压力表应安装在报警阀上便于观测的位置；
（2） 排水管和试验阀应安装在便于操作的位置；
（3） 水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。
3、湿式报警阀组的安装应符合下列要求：
（1） 应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警。
（2） 报警水流通路上的过滤器应安装在延迟器前，而且是便于排渣操作的位置。
四 、消火栓安装
1、消火栓箱体应有消防部内批准的制造许可证及合格证方可使用。
2、消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体调正稳固后再把栓阀安装好，栓阀开启应方便，箱门开启应灵活，安装完毕后应及时封上门，以防零件丢失。箱内有电控时要注意与电气专业配合施工。箱体油漆损伤部位在竣工前应重新被油漆一遍。
3、安装消火栓，栓口应朝外，阀门中心距地面为1.2m，允许偏差20mm。阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。栓口阀不能与门框相碰。
4、消火栓内的水龙带、水枪应在交工前安装。安装消火栓水龙带、水枪和快速接头绑扎好后，水龙带卷实盘紧，根据箱内构造将其挂在箱内的挂钉或水龙带盘上。水枪要竖放在箱体内。水枪、水带及快速接头的连接使用卡接时还应扎一道铅丝。
五 、其它组件安装
1、水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用镀锌钢管，当镀锌钢管的公称直径为15mm时，其长度不应大于20m；安装后的水力警铃启动压力不应小于0.05MPa。
2、水流指示器的安装应符合下列要求：
、水流指示器的安装应在管道试压和冲洗合格后进行，水流指示器的规格、型号应符合设计要求；
、水流指示器应竖直安装在水平管道上侧，其动作方向应和水流方向一致；安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。
3、信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。
4、排气阀的安装应在系统管网试压和冲洗合格后进行；排气阀应安装在配水干管顶部、配水管的末端，且应确保无渗漏。
5、控制阀的规格、型号和安装位置均应符合设计要求；安装方向应正确，控制阀内应清洁、无堵塞、无渗漏；主要控制阀应加设启闭标志；隐蔽处的控制阀应在明显处设有指示其位置的标志。
6、节流装置应安装在公称直径不小于50mm的水平管段上；减压孔板应安装有管道内水流转弯处下游一侧的直管上，且与转弯处的距离不应小于管子公称直径的2倍。
7、压力开关应竖直安装在通往水力警铃的管道上，且不应在安装中拆装改动。
8、末端试水装置宜安装在系统管网末端或分区管网末端。
第四节 系统试压和冲洗
一、一般规定
1、管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
2、强度试验和严密性试验宜用水进行。干式喷水灭火系统、预作用喷水灭火系统应做水压试验和气压试验。
3、系统试压前应具备下列条件：
（1）埋地管道的位置及管道基础、支墩等经复查符合设计要求；
（2）试压用的压力表不少于2只；精度不应低于1.5级，量程应为试验压力值的1.5～2倍；
（3）试压冲洗方案已经批准；
（4）对不能参与度压的设备、仪表、阀门及附件应加以隔离或拆除；加设的临时盲板应具有突出于法兰的边耳，且应做明显标志，并记录临时盲板的数量。
4、系统试压过程中，当出现泄漏时，应停止试压，并应放空管网中的试验介质，消除缺陷后，重新再试。
5、系统试压完成后，应及时拆除所有临时盲板及试验用的管道，并应有与记录核对无误，且应填写记录。
6、管网冲洗应在试压合格后分段进行。冲洗顺序应先室外、后室内；先地下，后地上；室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。
7、管网冲洗宜用水进行。冲洗前，应对系统的仪表采取保护措施。止回阀和报警阀等应拆除，冲洗工作结束后应及时复位。
8、冲洗前，应对管道支架、吊架进行检查，必要时应采取加固措施。
9、对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。
10、冲洗直径大于100mm的管道时，应对其焊缝、死角和底部进行敲打，但不得损伤管道。
11、管网冲洗合格后，应填写记录。
12、水压试验和水冲洗宜采用生活用水进行，不得使用海水或有腐蚀性化学物质的水。
二 、水压试验
1、水压试验时环境温度不宜低于5℃，当低于5℃时，水压试验应采取防冻措施。
2、当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。
3、水压强度试验的测试点应设在系统管网的最低。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。
4、水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h，应无泄漏。
5、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统一起进行水压强度试验和水压严密性试验。
三 、气压试验
1、气压试验的介质宜采用空气或氮气。
2、气压严密性试验的试验压力应为0.28MPa，且稳压24h，压力降不应大于0.01MPa。
四 、冲洗
1、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60%。
2、管网冲洗的水流速度不宜小于3m/s；其流量不宜小于下表的规定。当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
管道公称直径(mm)
300
250
200
150
125
100
80
65
50
40
冲洗流量(L/s)
220
154
98
58
38
25
15
10
6
4
3、管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。
4、管网冲洗应连续进行，当出口处的颜色、透明度与入口处的颜色基本一致时，冲洗方可结束。
5、管网冲洗的水流方向应与灭火时管网的水流方向一致。
6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。

第五节 系统调试
一 、一般规定
1、系统调试应在系统施工完成后进行。
2、系统调试应具备下列条件：
（1）消防水池、消防水箱已储备设计要求的水量；
（2）系统供电正常；
（3）消防气压给水设备的水位、气压符合设计要求；
（4）湿式喷水灭火系统管网内已充满水；干式、预作用喷水灭火系统管网内的气压符合设计要求；阀门均无泄漏；；
（5）与系统配套的火灾自动报警系统处于工作状态。
二 、调试内容和要求
1、系统调试应包括下列内容：
（1）水源测试；（2）消防水泵调试；（3） 稳压泵调试；
（4） 报警阀调试；（5）排水装置调试；（6）联动试验。
2、水源测试应符合下列要求：
（1） 按设计要求核实消防水箱的容积、设置高度及消防储水不作它用的技术措施；
（2）按设计要求核实消防水泵接合器的数量和供水能力，并通过移动式消防水泵做供水试验进行验证。
3、消防水泵调试应符合下列要求：
（1） 以自动或手动方式启动消防水泵时，消防水泵应在5min内投入正常运行；
（2）以备用电源切换时，消防水泵应在1.5min内投正常运行。
4、稳压泵调试时，模拟设计启动条件，稳压泵应立即启动；当达到系统设计压力时，稳压泵应自动停止运行。
5、报警阀调试应符合下列要求：
湿式报警阀调试时，在其试水装置处放水，报警阀应及时动作；水力警铃应发出报警信号，水流指示器应输出报警电信号，压力开关应接通电路报警，并应启动消防水泵；
6、排水装置调试应符合下列要求：
（1）开启排水装置的主排水阀，应按系统最大设计灭火水量做排水试验，并使压力达到稳定；
（2）试验过程中，从系统排出的水应全部从室内排水系统排走。
7、联动试验应符合下列要求，并作好试验记录：
（1）采用专用测试仪表或其它方式，对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统；
（2）启动一只喷头或以0.94～1.5L/s的流量从末端试水装置处放水，水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发出相应的信号。
第六节 系统验收
一、系统的竣工验收，应由建设主管单位主持，公安消防监督机构，建设、设计、施工等单位参加。验收不合格不得投入使用。
二、系统竣工后，应对系统的供水水源、管网、喷头布置以及功能等进行检查和试验，并应填写系统验收表。
三、系统竣工验收时，施工、建设单位应提供下列资料：
1、批准的竣工验收申请报告、设计图纸、公安消防监督机构的审批文件、设计变更通知单、竣工图；
2、地下及隐蔽工程验收记录，工程质量事故处理报告；
3、系统试压、冲洗记录；
4、系统调试记录；
5、系统联动试验记录；
6、系统主要材料、设备和组件的合格证或现场检验报告；
7、系统维护管理规章、维护管理人员登记表及上岗证。
四、系统供水水源的检查验收应符合下列要求：
1、应检查室外给水管网的进水管管径及供水能力，并应检查消防水箱和水池容量，均符合设计要求；
2、当采用天然水源作系统的供水水源时，其水量、水质应符合设计要求，并应检查枯水期最低水位时确保消防用水的技术措施。
五、系统的流量、压力试验应符合下列要求：
1、高压给水系统，通过系统最不利点处末端试水装置进行放水试验，流量、压力应符合设计要求；
2、临时高压给水系统，通过启动消防水泵，测量系统最不利点试水装置的流量、压力应符合设计要求；
3、当采用市政管网给水系统时，应按高压给水系统或临时高压给水系统的要求进行试验，流量、压力应符合设计要求。
六、消防泵房的验收应符合下列要求：
1、消防泵房设置的应急照明、安全出口应符合设计要求；
2、工作泵、备用泵、吸水泵、出水管及出水管上的泄压阀、信号阀等的规格、型号、数量应符合设计要求；当出水管上安装闸阀时应锁定在常开位置；
3、消防水泵应采用自灌式引水或其它可靠的引水措施；
4、消防水泵出水管上应安装试验用的放水阀及排水管；
5、备用电源、自动切换装置的设置应符合设计要求；
6、设有消防气压给水设备的泵房，当系统气压下降到设计最低压力时，通过压力开关信号应启动消防水泵。
七、消防水泵接合器数量及进水管位应符合设计要求，消防水泵接合器应进行充水试验，且系统最不利点的压力、流量应符合设计要求。
八、消防水泵验收应符合下列要求：
1、分别开启系统的每一个末端试水装置，水流指示器、压力开关等信号装置功能均应符合设计要求；
2、打开消防水泵出水管上放水试验阀，当采用主电源启动消防水泵时，消防水泵应自动正常；关掉主电源，主、备电源应能正常切换。
九、管网验收应符合下列要求：
1、管道的材质、管径、接头及采取的防腐、防冻措施应符合设计规范及设计要求；
2、管网排水坡度及辅助排水设施，应符合管网安装（第三节第一大点）中所述之规定；
3、系统最末端、每一分区系统末端或每一层系统末端应设置的末端试水装置、预作用和干式喷水灭火系统设置的排气阀应符合设计要求；
4、管网不同部位安装的报警阀、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、压力开关、柔性接头、排水管、排气阀、泄压阀等到均应符合设计要求；
5、干式喷水灭火系统容积大于1500L时设置的加速排气装置应符合设计要求；
6、预作用喷水灭火系统充水时间不应超过3min；
7、报警阀后的管道上不应安装有其它用途的支管或水龙头；
8、配水支管、配水管、配水干管设置的支架、吊架和防晃支架应符合管网安装（第三节第一大点）中所述之规定；
十、报警阀组的验收应符合下列要求：
1、报警阀组的各组件，应符合产品标准要求；
2、打开放水试验阀，测试的流量、压力应符合设计要求；
3、水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB；
4、打开手动放水阀或电磁阀时，雨淋阀组动作应可靠；
5、控制阀均应锁定在常开位置；
6、与空气压缩机或火灾报警系统的联动程序，应符合设计要求。
十一、喷头验收应符合下列要求：
1、喷头的规格、型号、喷头安装间距，喷头与楼板、墙、梁等距离应符合设计要求；
2、有腐蚀性气体的环境和有冰冻危险场所安装的喷头，应采取防护措施；
3、有碰撞危险场所安装的喷头应加防护罩；
4、喷头公称动作温度应符合设计要求。
十二、系统进行模拟灭火功能试验时，应符合下列要求：
1、报警阀动作，警铃鸣响；
2、水流指示器动作，消防控制中心有信号显示；
3、压力开关动作，信号阀开启，空气压缩机或排气阀启动，消防控制中心有信号显示；
4、电磁阀打开，雨淋阀开启，消防控制中心有信号显示；
5、消防水泵启动，消防控制中心有信号显示；
6、加速排气装置投入运行；
7、其它消防联动控制系统投入运行；
8、区域报警器、集中报警控制盘有信号显示。
第七节 维护管理
一、自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。维护管理工作，可按下表进行。
自动喷水灭火系统维护管理工作一览表
部 位
工 作 内 容
周 期
水源
测试供水能力
每年
蓄水池、高位水箱
检测水位及消防储备水不被他用的措施
每月
消防气压给水设备
检测气压、水位
每月
设置储水设备的房间
检查室温
寒冷季节每天
储水设备
检查结构材料
每二年
电动消防水泵
启动试运转
每月
内燃机驱动消防水泵
启动试运转
每星期
报警阀
放水试验、启动性能
每季
水源控制阀、报警控制装置
目测巡检完好状况及开闭位置
每日
系统所有控制阀门、电磁阀
检查铅封、锁链完好状况
每月
室外阀门井中控制阀门
检查开启状况
每季
水泵接合器
检查完好状况
每月
水流指示器
试验报警
每二月
喷头
检查完好状况、清除异物
每月
二、维护管理人员应熟悉自动喷水灭火系统的原理、性能和操作维护规程。
三、维护管理人员每天应对水源控制阀、报警阀组进行外观检查，并应保证系统处于无故障状态。
四、每年就对水源的供水能力进行一次测定。
五、消防水池、消防水箱及消防气压给水设备应每月检查一次，并应检查其消防储备水位及消防气压给水设备的气体压力。同时，应采取措施保证消防用水不作他用，并应每月对该措施进行检查，发现故障应进行处理。
六、消防水池、消防水箱、消防气压给水设备内的水应根据当地环境、气候条件不定期更换。更换前，负责自动喷水灭火系统的专职或兼职管理人员应向领导报告，并报告当地消防监督部门。
七、寒冷季节，消防储水设备的任何部位均不得结冰。每天应检查设置储水设备的房间，保持室温不低于5℃。
八、每两年应对消防储水设备进行检查，修补缺损和重新油漆。
九、钢板消防水箱和消防气压给水设备的玻璃水位计，两端的角阀在不进行水位观察时应关闭。
十、消防水泵应每月启动运转一次，内燃机驱动的消防水泵应每周运转一次，当消防水泵为自动控制启动时，应每月模拟自动控制的条件启动运转一次。
十一、电磁阀应每月检查并应作启动试验，动作失常时应及时更换。
十二、每个季度应对报警阀旁的放水试验阀进行一次供水试验，验证系统的供水能力。
十三、系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态。每月应对铅封、锁链进行一次检查，当有破坏时应及时修理更换。
十四、室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实其处于全开启状态。
十五、消防水泵接合器的接口及附件应每月检查一次，并应保证接口完好、无渗漏、闷盖齐全。
十六、每两个月应利用末端试水装置对水流指示器进行试验。
十七、每月应对喷头进行一次外观检查，发现有不正常的喷头应及时更换；当喷头上有异物时应及时清除。更换或安装喷头均应使用专用板手。
十八、各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的1%，且每种备用喷头不应少于10个。
十九、自动喷水灭火系统发生故障，需停水进行修理前，应向主管值班人员报告，取得维护负责人的同意，并临场监督，加强防范措施后方能动工。
二十、建筑物、构筑物的使用性质或贮存物安放位置、堆放高度的改变，影响到系统功能而需要进行修改时，应在修改前报经公安消防监督机构批准后方能对系统作相应的修改。

第六章 自动报警系统施工程序和方法
第一节 系统的施工
一 、一般规定
1、火灾自动报警系统的施工应按设计图纸进行，不得随意更改。
2、火灾自动报警系统施工前，应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。
3、火灾自动报警系统竣工时，应提交下列文件：
（1）竣工图；（2）设计变更文字记录；（3）施工记录（包括隐蔽工程验收记录）；（4） 检验记录（包括绝缘电阻、接地电阻的测试记录）；
二 、布线
1、火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。
2、火为自动报警系统布线，应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。
3、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。
4、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
5、导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。
6、敷设在多尘或潮湿场所管路和管口和管子连接处，均应作密封处理。
7、管路超过下列长度时，应在便于接线处装投接线盒：
（1）管子长度每超过45m，无弯曲时；
（2） 管子长度每超过
