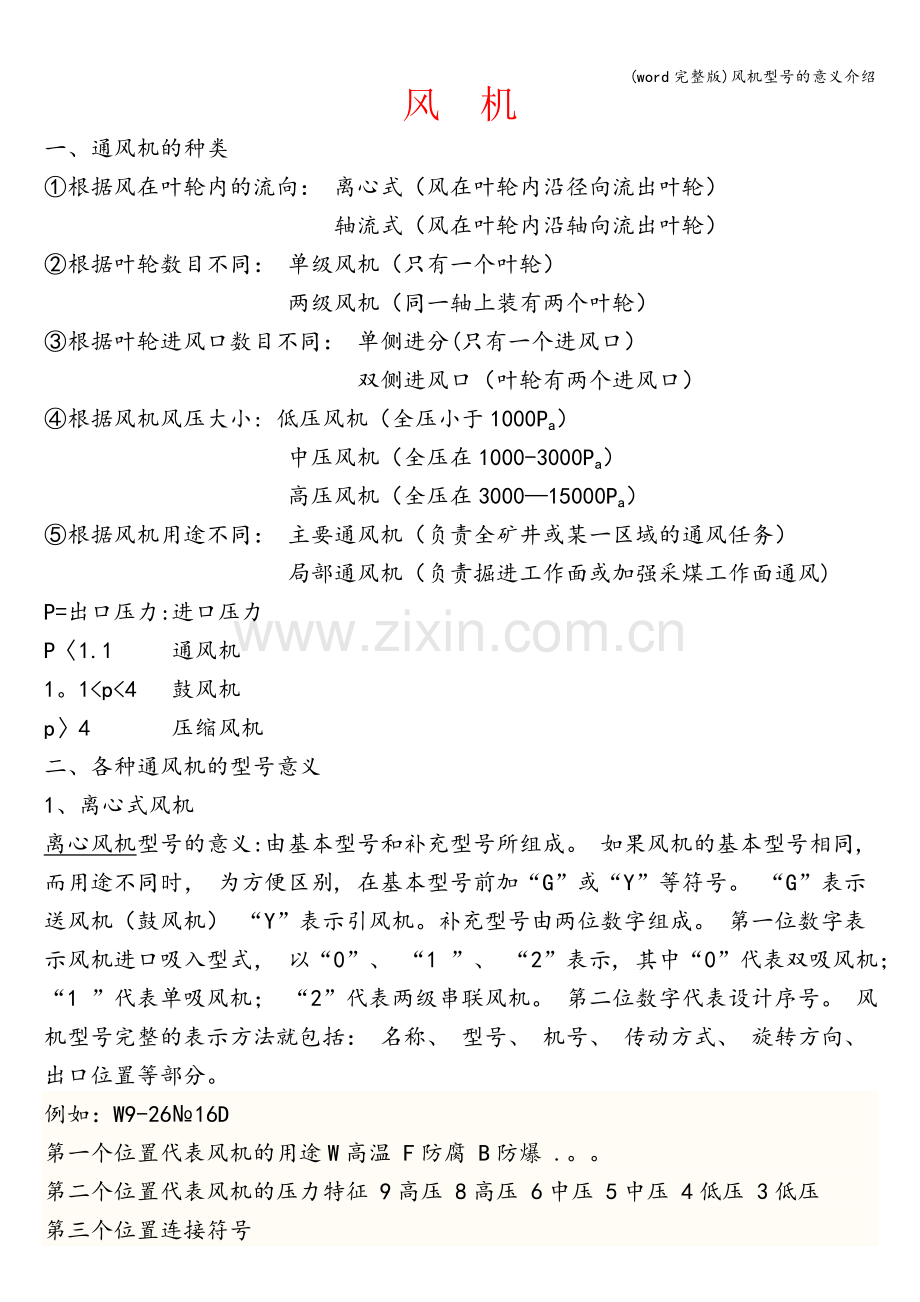

风 机
一、通风机的种类
①根据风在叶轮内的流向： 离心式（风在叶轮内沿径向流出叶轮）
轴流式（风在叶轮内沿轴向流出叶轮）
②根据叶轮数目不同： 单级风机（只有一个叶轮）
两级风机（同一轴上装有两个叶轮）
③根据叶轮进风口数目不同： 单侧进分(只有一个进风口）
双侧进风口（叶轮有两个进风口）
④根据风机风压大小: 低压风机（全压小于1000Pa）
中压风机（全压在1000-3000Pa）
高压风机（全压在3000—15000Pa）
⑤根据风机用途不同： 主要通风机（负责全矿井或某一区域的通风任务）
局部通风机（负责掘进工作面或加强采煤工作面通风)
P=出口压力:进口压力
P〈1.1 通风机
1。1<p<4 鼓风机
p〉4 压缩风机
二、各种通风机的型号意义
1、离心式风机
离心风机型号的意义:由基本型号和补充型号所组成。 如果风机的基本型号相同, 而用途不同时， 为方便区别, 在基本型号前加“G”或“Y”等符号。 “G”表示送风机（鼓风机） “Y”表示引风机。补充型号由两位数字组成。 第一位数字表示风机进口吸入型式， 以“0”、 “1 ”、 “2”表示, 其中“0”代表双吸风机； “1 ”代表单吸风机； “2”代表两级串联风机。 第二位数字代表设计序号。 风机型号完整的表示方法就包括： 名称、 型号、 机号、 传动方式、 旋转方向、 出口位置等部分。
例如：W9-26№16D
第一个位置代表风机的用途W高温 F防腐 B防爆 .。。
第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压
第三个位置连接符号

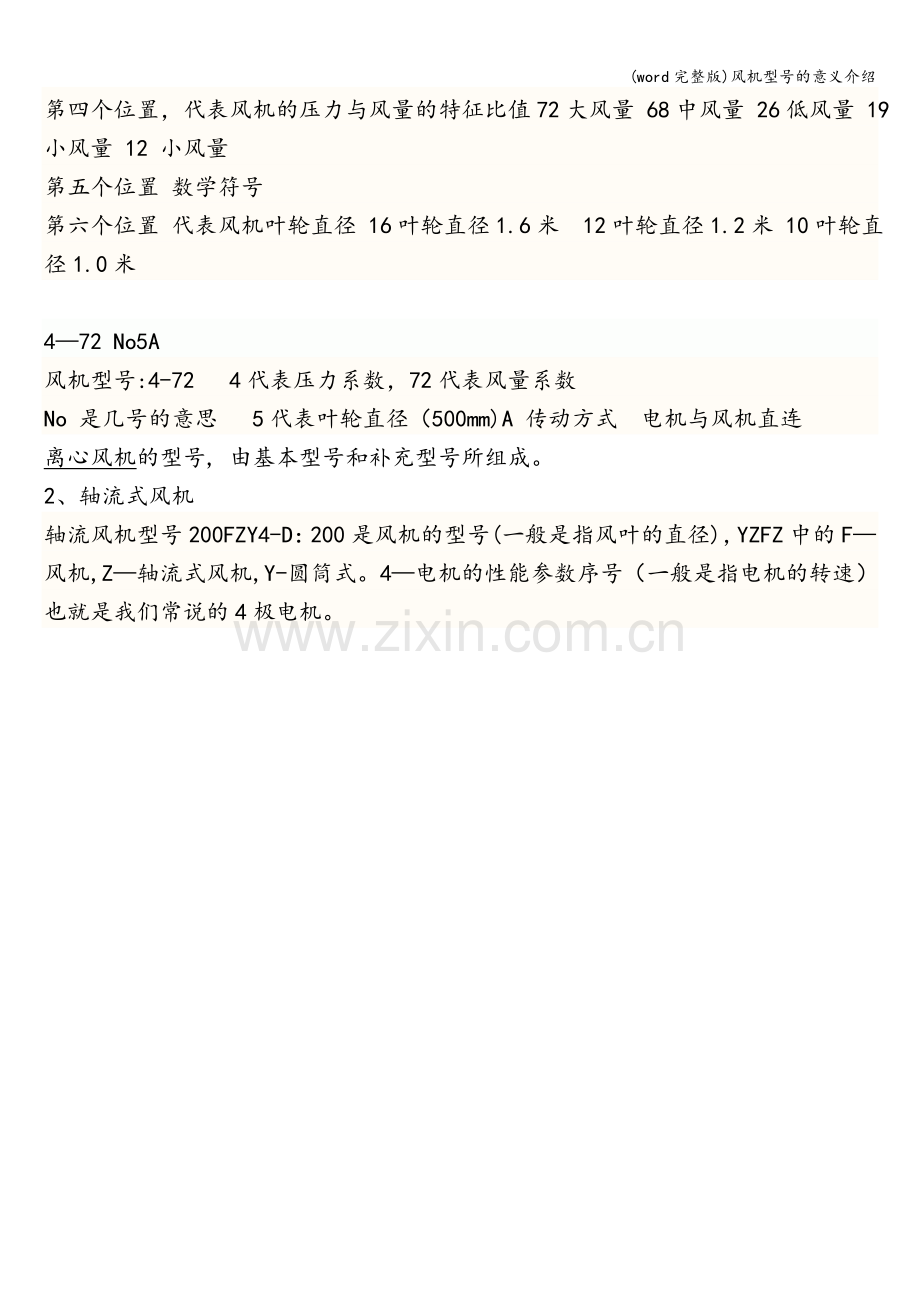

第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量
第五个位置 数学符号
第六个位置 代表风机叶轮直径 16叶轮直径1.6米 12叶轮直径1.2米 10叶轮直径1.0米

4—72 No5A
风机型号:4-72 4代表压力系数，72代表风量系数
No 是几号的意思 5代表叶轮直径（500mm)A 传动方式 电机与风机直连
离心风机的型号, 由基本型号和补充型号所组成。
2、轴流式风机
轴流风机型号200FZY4-D：200是风机的型号(一般是指风叶的直径)，YZFZ中的F—风机,Z—轴流式风机,Y-圆筒式。4—电机的性能参数序号（一般是指电机的转速）也就是我们常说的4极电机。
