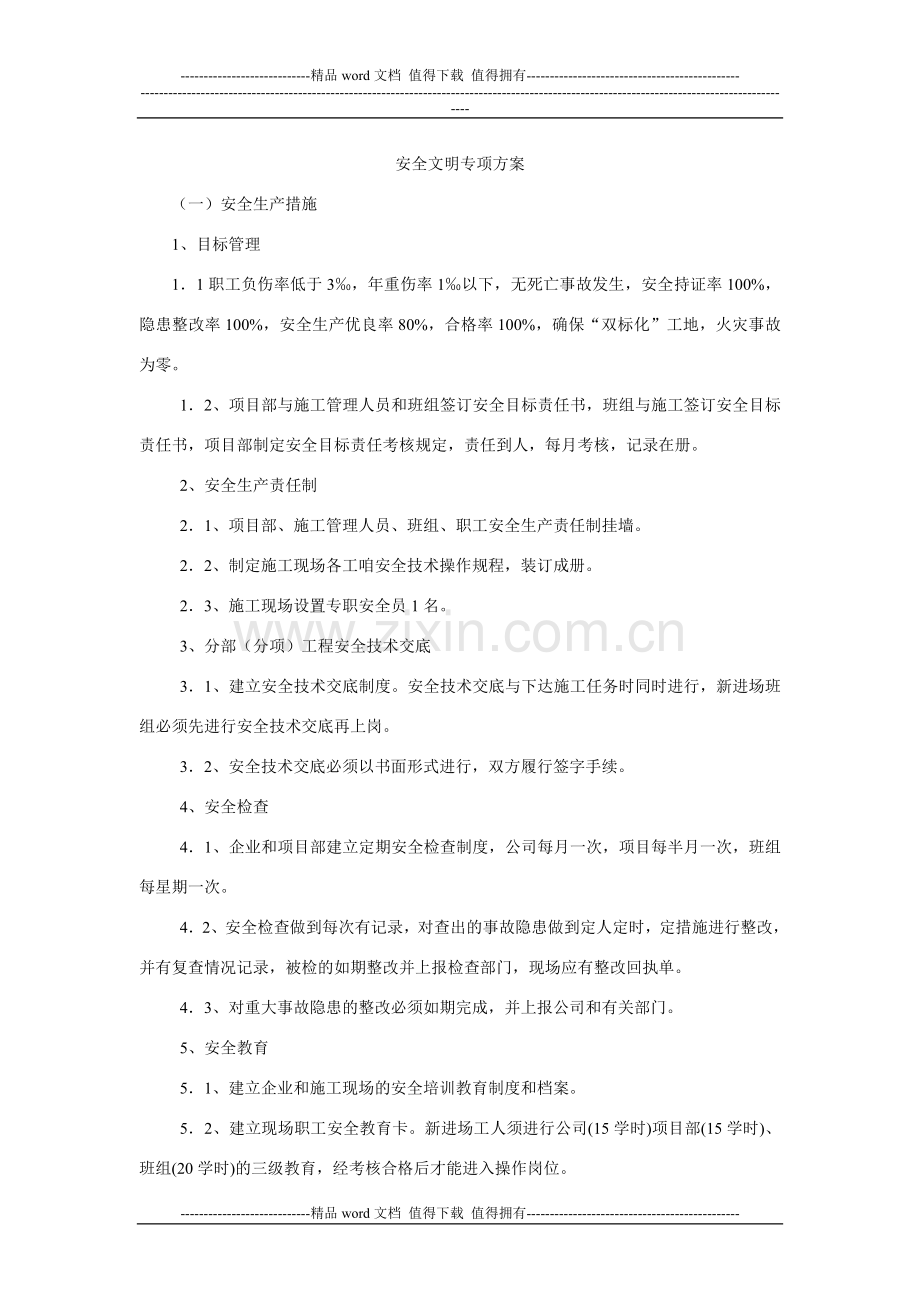

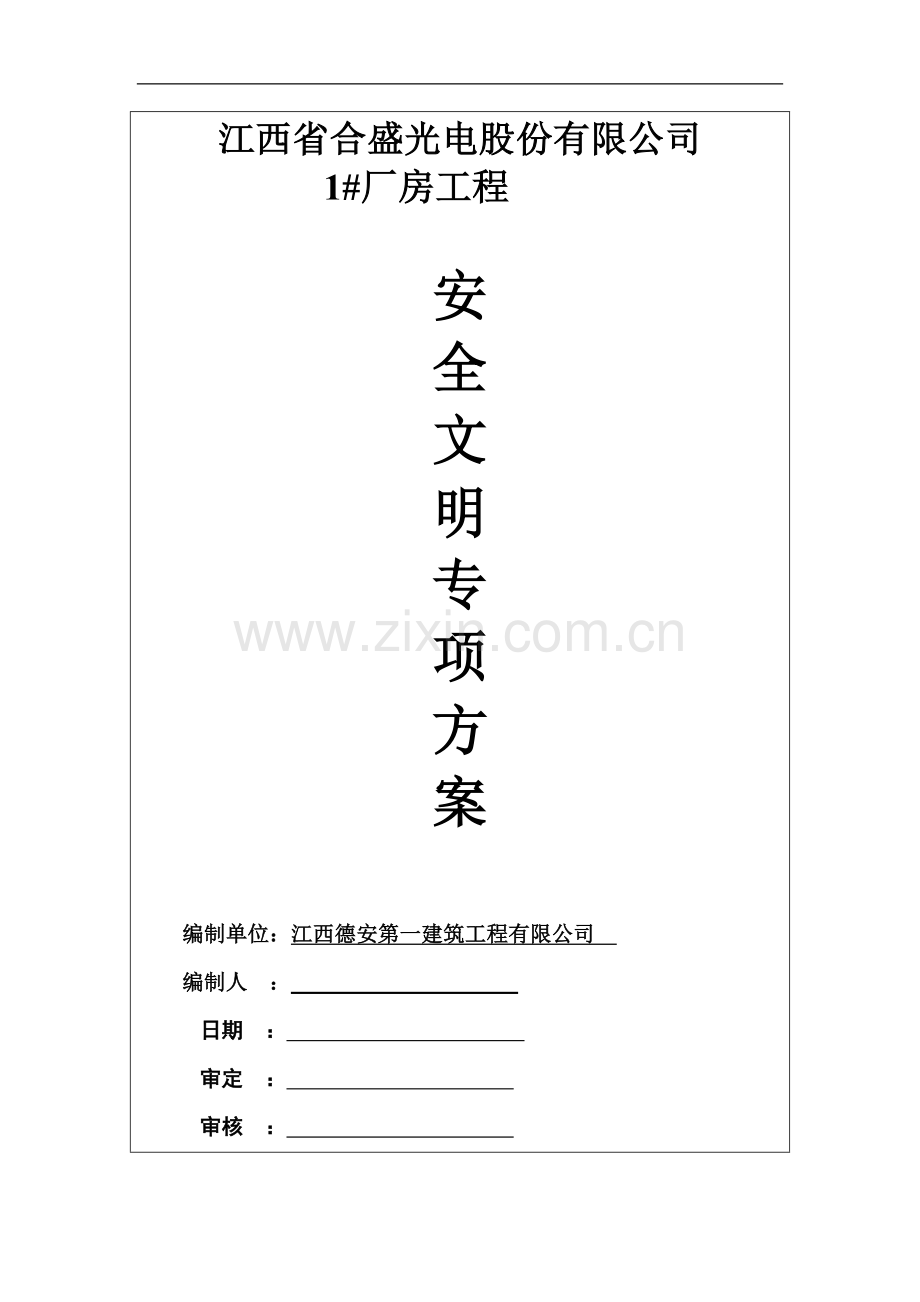

-精品word文档 值得下载 值得拥有-江西省合盛光电股份有限公司1#厂房工程安全文明专项方案 编制单位：江西德安第一建筑工程有限公司 编制人 ： 日期 ： 审定 ： 审核 ： 安全文明专项方案（一）安全生产措施 1、目标管理 11职工负伤率低于3，年重伤率1以下，无死亡事故发生，安全持证率100%，隐患整改率100%，安全生产优良率80%，合格率100%，确保“双标化”工地，火灾事故为零。12、项目部与施工管理人员和班组签订安全目标责任书，班组与施工签订安全目标责任书，项目部制定安全目标责任考核规定，责任到人，每月考核，记录在册。2、安全生产责任制21、项目部、施工管理人员、班组、职工安全生产责任制挂墙。22、制定施工现场各工咱安全技术操作规程，装订成册。23、施工现场设置专职安全员1名。3、分部（分项）工程安全技术交底31、建立安全技术交底制度。安全技术交底与下达施工任务时同时进行，新进场班组必须先进行安全技术交底再上岗。32、安全技术交底必须以书面形式进行，双方履行签字手续。4、安全检查41、企业和项目部建立定期安全检查制度，公司每月一次，项目每半月一次，班组每星期一次。42、安全检查做到每次有记录，对查出的事故隐患做到定人定时，定措施进行整改，并有复查情况记录，被检的如期整改并上报检查部门，现场应有整改回执单。43、对重大事故隐患的整改必须如期完成，并上报公司和有关部门。5、安全教育51、建立企业和施工现场的安全培训教育制度和档案。52、建立现场职工安全教育卡。新进场工人须进行公司(15学时)项目部(15学时)、班组(20学时)的三级教育，经考核合格后才能进入操作岗位。53、企业待岗、转岗、换岗的职工在重新上岗前必须接受一次安全培训，时间20学时。54、企业职工每年度接受安全培训，法定代表人、项目经理30学时。专职安全员40学时，特种作业人员20学时，其它管理人员20学时。55、专职安全员必须持证上岗,企业进行年度培训考核，不合格不得上岗。6、班前安全活动61、施工现场建立班组班前安全活动制度。62、班组开展班前上岗交底、上岗检查、上岗教育和班后下岗检查，每月开展安全讲评活动，并记录。7、特种作业持证上岗71、施工现场按工程实际情况配备特种作业人员和中小型机械操作工，并建立花名册。72、特种作业人员和中小型机械操作工须经有关部门培训考核合格后持证上岗，操作证按规定复审，不得超期使用。8、工伤事故处理81、施工现场实行工伤事故定期报告制度和记录，建立事故档案，每月填写伤亡事故，无事故需填写说明，并由公司安全管理部门盖章认可。82、发生伤亡事故按规定进行报告，并认真按“四不放过”原则进行调整处理。9、安全标志91、施工现场挂安全标志布置平面图。92、安全标志按图挂设。93、施工机械设备随机挂设安全操作规程牌。94、各种安全标志符合国家，安全标志（GB289482）规定，制作美观、统一。（二）、文明施工施工现场应当达到环境美化、场布合理、施工有序等文明施工标准，必须推选现代管理方法，科学组织施工，做好施工现场的各项管理工作。1、现场文明施工11、施工现场必须在明显处设置“七牌一图”和其他标牌。1）、工程场布图应标明：工程建筑方位，生产生活设施，各类材料堆场和机械调协区域，围墙、大门、进出通道、水电走向等。2）、工程概况牌示意图标明：工程项目名称，建设、设计、施工、工程监理、质量监督、安全监督等单位名称，工程层数、面积、总高度开竣工日期，施工许可证批准文号和项目部主要管理人员名单。建筑物上悬挂公司企业标志旗、牌徽。3）现场必须张挂“十项安全技术措施”、“安全生产六大纪律”、“十个不准”、“门卫”、“消防制度”、“安全生产责任制”等标牌，以及有关安全生产、文明施工的宣传标语牌。12、施工围墙报、道路、场地的设置1）施工现场周边设2.5m高围墙，内外刷白，书写标语，禁止非施工人员进入工地，占道必须经有关部门审批，办好手续。2）进出通道必须畅通，有回车余地。大门门柱应坚固、美观，大门内外有30m2以上的砼硬路面，连接人行道或外界道路。沿围墙外不得设置建筑及生活垃圾箱（处）。3）现场内道路畅通、平整、整洁，无坑洼积水，场内有砼硬化地坪。4）场内有畅通的排水设施和沉淀池，排水系统保持良好的使用状态，保证污水不外溢，保持场容场貌的整洁，工地排放废污水必须向有关部门办理排污水许可证。5）工地大门书写企业名称及徽标，脚手架外侧应挂设符合规定的密目网等安全防护设施，创造绿色宜人的空间，形成一种安全悦目的氛围。插企业标志彩旗，绿化装点施工环境。13、临时设施的设置1）施工现场按施工总平面布置图设置办公室、会议室、厕所等临时设施，应符合卫生、通风、照明等环境规定，并制定卫生制度，落实专人清扫，保持卫生整洁，防止“四害”孳生。2）食堂卫生清洁，符合“食堂卫生法”各项要求，炊事人员应持“健康证”着白装上岗，食堂设置冻柜，做到冻热贮藏分开，墙、地坪铺贴瓷砖，改善食堂环境。3）施工现场搭建厕所，应设符合有关卫生防疫要求，厕所内外墙刷白，设冲洗设施，落实专人清扫冲洗，定期喷洒清毒药水。保持施工现场的作业环境卫生。4）现场设简易浴室，不准露天场地洗澡。5）宿舍工地应采用活动房或砖砌宿舍，内外墙刷白，床铺搭设统一、整齐。采用统一的桌柜、床铺。宿舍内外、床上用品整洁、卫生，不乱倒污水和便溺。6）施工现场设茶水供应处，茶水桶应卫生清洁，经常消毒，防止疾病传染，并配备药箱和常用急救药物。14、环境保护施工作业现场应采用各种有效措施，努力降低施工产生的噪声；在清理场地、外脚手架时应防止粉尘飞场，污染周围环境；车辆进出，做到不抛洒、不滴漏，严禁污染道路；化灰池布置合理，灰浆严格控制不外溢，灰渣集中堆放不乱倒。夜间作业应符合环保规定，办理夜间施工许可证。15、现场堆放1）施工现场按施工总平面布置图，合理布局堆放各类大宗材料、成品和半成品、机具设备等，并按不同规格、品种堆放整齐，标牌分类标识。2）各类砌块堆放成垛，断砖合理利用，砂石料按规格堆放，施工作业中应随时清底，不同标号水泥应分类入库，不得混放。3）钢筋、钢管等按不同规格堆放整齐，扣件、预埋件等零散材料应围栏堆放。4）门窗制品应有防雨防锈措施，堆放整齐。5）基础挖土，土方及时外运，临时堆积不得超高1.5m。16、班组管理1）加强施工队伍管理，现场人员按公司规定登记造册，招用外来劳务人员的三证（身份证、劳务证、计划生育证）和暂住证必须齐全有效，经有关部门培训教育考核后才能上岗作业，人员变动情况应及时掌握，并作好调整手续。进出人员及时注销。2）项目负责人定期组织工种负责人及班组长，经常对班组成员进行安全生产、文明施工的宣传教育，坚持每天工完场清的制度，做好落手清、机具保养、整理等日常工作，保持作业场所的整洁有序。3）作业场所建筑废料和生活区生活垃圾集中堆放，设置遮挡设施或容器集装，并及时组织清理外运。4）施工现场做好安全保卫工作，按有关规定配备门卫值班人员，落实防偷防盗，办理治安许可证手续。施工现场作业人员应佩证上岗，凭证进入现场。施工现场可统一着装，安全帽分色等方式进一步加强管理。5）各工种负责人及班组长经常教育班组成员遵守公司各项规章制度，并带头执行，遵守劳动纪律，精心操作，杜绝“黄、赌、毒”情况发生，配合公司有关部门加强计划生育的管理。（三）保卫工作制度为了贯彻执行治安管理条例加强对工地施工人员的治安管理工作，并确保施工现场的正常施工，特制订以下制度 ：1、工地施工及管理人员必须自觉地执行治安管理条例，服从公安部门及治安管理人员的治安管理。2、工地施工及管理人员必须持有身份证、外出务工证和计划生育，并在当地派出所办理暂住证。3、非工地施工人员未经许可不准进入施工现场，经批准探视访友的未经办理有关手续，不得在工地内留宿。4、施工及管理人员的实用性在工地留宿的除持有身份证外必须持有结婚证，住宿在半个月以上的必须在当地派出所办理暂住证。5、工地内严禁赌博、打架斗殴，发生一次每人每次罚款500元，并报请当地派出所依法处理。6、认真执行门卫制度，门卫人员严格按门卫岗位责任，坚守工作岗位。7、工地施工及管理人员必须认真执行防火制度。8、施工现场谢绝参观，外来人员未经许可不得进入施工现场。9、严禁小孩进入工地，施工人员家属未经许可不得进入工地和留宿。10、外出物资进行检查，必须持有出门证（单），并核对无误后才可放行，施工人员离开工地随带行李必须进行检查。11、工地施工及管理人员凭证出入。12、晚上22时开始至次日5时半之中关闭大门，无特殊情况不准出入。（四）现场防火安全管理防火安全管理是本工程管理的重要内容。加强社会主义现代化建设和保护国家财产、公民生命的安全，贯彻执行“预防为主、防消结合”的方针，设立消防领导小组，专项负责督促，落实防火安全管理，落实消防责任制，坚持“谁主管、谁负责”的原则。将本工程的防火安全管理与工程质量、安全生产同等抓。木工班泥工班钢筋班架子班水电班后勤班保卫班工地义务消防队专职消防副 组 长公司经理组 长长长电工电焊班1）、安全防火管理网络 1、在防火安全管理体系小组领导下，工地建立防火责任制，职责明确，建防火档案并正确填写，建立义务消防队，有专人负责，制订教育训练计划和管理办法。 2、仓库、木工间、油漆间建立有关规定，有专人管理，并设置警示标志，配相应的消防器材，焊接作业严格执行“十不烧“及压容使用规定。2）防火安全管理领导小组职责1、贯彻执行中华人民共和国消防条例及其 实 施 细 则和其他有关消 防 法 规。2、组织实施受逐级防火责任制和岗位防火责任制。3、建立健全防火制度和安全操作规程。4、把消防工作列入工作、生产、施工、运输、经营等管理的内容。5、对职工进行消防知识教育。6、组织防火检查，消除火险隐患，改善消防安全条件完善消防设施。7、组织制订灭火方案，带领职工扑救灭火，保护火灾现场，协助制订调查火灾原因，处理火灾事故。3）义务消防人员职责1、队员应模范遵守本单位的防火制度，并对违反者进行劝阻。2、了解本单位的防火措施，按时进行检查，发现隐患立即整改或报告给项目经理。3、检查、维修、保养本单位的消防设备和器材，使消防器材保持完好有效。4、要定期进行训练，提高消防业务水平，每个队员熟练掌握防火、灭火知识和消防器材和使用方法，做到能防火检查和有效扑灭火灾。5、组织参加轮流值勤。6、制订并熟悉施救计划，一旦发生火灾，立即报告公安消防部门，并各级参加扑求。4）班组防火制度1、认真贯彻下级有关消防安全工作的指标、规定，并贯彻于整个生产之中。2、经常对班组成员进行易燃、易爆等防火安全教育。3、对本班组的工作区域要经常自查防火安全工作，发现问题及时整改，以确保安全生产。4、电焊工、油漆工、木工、内燃机工、电工、沥青工必须严格按安全操作规程和防火制度进行作业。5、发生火灾事故应及时扑救，保护现场。6、不乱扔烟蒂，离岗下班应及时切断电源。5）电工防火责任制1、电工必须经有关部门考核合格后，发给操作证，方可独立操作。2、严格遵守电工操作规程、电工安全安装规程，不准乱拉乱接临时线，随意增设电器设备，不符合规定的电器设备应拒绝安装。3、经常检查供电设施，设备不准带病运行，发现电线绝缘层老化、过负荷、接触电阻过大等隐患，及时整改。4、更换熔丝（保险丝）根据额定容量安装，不得任意加大；送电后，如熔丝连续两次熔断，就立即查明原因，不得强行送电。5、经常保持工作场所整洁，不得在变配电室内进餐，堆放可燃物，禁止在变配电室内吸烟，使用烟火；配电盘下面，电气设备周围要保重清洁。6、懂得常用灭火器材的使用方法和电气火灾的扑救知识。6）电焊工接显示工作量防火责任制1、电工必须经有关部门考核合格后，以给操作证，方可操作。2、遵守电焊、气焊“十不烧“及其他安全操作规程，对不符合安全条件的应拒绝进行明火作业。3、凡在禁区域进行焊接作业的必须经有关部门批准，采取严格的安全措施，凭“动火证“才能作业。4、明火作业场所附近的可燃物必须清除否则遮等隔离措施；明火作业结束后认真清理场地防止留下火种。5、使用气焊、气割、氧气瓶不得接触油脂；氧气瓶与乙炔瓶至少保持10米距离，氧气瓶、乙炔瓶气体不能用完，要留有不少于0.5公斤/厘米的余压。6、懂得常用灭火器材的使用方法和扑求电气和气体火灾的方法。7）物资、成品仓库防火制度1、不准携带火种入库。2、不准在库房内使用电熨斗、电烙铁、电炉等电热器具和液化气、煤气。3、不在库房内设置办公室和工场间。4、不准在库房架设临时电线和使用60瓦以上的白炽灯，使用有整流器的灯具，应将整流器安装在库房外。5、不准在库房内存放仓库人员使用的油棉纱、油手套等物品。6、要将各类物资分类、限额存放。7、要将堆入的物资有顶、灯、墙、柱、堆等防火间距。8、要认真检查物资堆放安全情况，离开仓库时切断电源，并关闭门窗。9、要掌握储存物资性质和防火灭火知识，发现火灾后，能熟练使用灭火器材，及时扑灭。8）易燃物、油料、油漆间消防安全制度1、非本库（间）工作人员不准入内。2、严禁火种入内。3、各种性能的易燃品应分开放置。4、使用油漆、调合油漆时，应严格遵守规章制度。5、油库、油漆库间，应离宿舍，车间单独建造，分开放置。6、库内不准作更衣室和其他用处。9）木工场（间）消防制度1、木工场（间）严禁吸烟，如吸烟庆到指定的地方吸烟。2、每日下班时，清除刨花屑，做好落手清工作，切断电源。3、严格遵守操作规程，非本专业性工人，不准随意操作机械。4、不准擅自使用明火，如生产上必须用时，办好申请手续。5、建立每日下班后检查制度（专人或值日检查）。6、消防工作人人有责，互相督促，共同做好安全防范工作。（五）模板安装及拆除施工方案1、模板的制作11、模板选用具备一定强度和刚度的九夹板，方木用八六方，每批模板进场均先验证合格方可用于工程中。12、模板制作由木工翻样负责，因工期限期，项目部配备足够数量的模板，现场直接加工制作，加工的原则是装拆方便尽量减少拼装，合理搭配使用，禁止滥配滥锯，节约成本。13、加工好的模板成品，根据使用部位、不同规格及用途进行分类编号，成品堆放整齐并遮盖，保护好成品。2、模板的安装21、基础底板的模板安装前，先检查垫层标高，弹出中心线及基础边线位置，保证板面标高符合设计要求。模板安装时要牢固可靠，支承面要坚实且有足够面积，严禁受力后地基产生下沉。基础挂板两边钢管打入地下且横向拉牢形成一个可靠性的整体。22、柱模板安装前，先在基础面上弹出纵横轴线和四周边线，固定小方框面调整标高，在上模板通排柱先安装端柱模板，校正固定拉统线校正中间各模板。柱模板采用柱的几何尺寸用木模板拼接而成，模板外用48钢管夹具作加劲框。23、梁模板安装时，根据梁的几何截面用配制好的木模板进行拼接，做到拼缝严密合理，跨中起拱12cm。24、支模应按工序进行，模板没有固定前，不得进行下道工序。3、模板拆除31、在砼达到规定的强度后才允许拆模，拆模前有书面通知，砼强度增长按龄期对砼强度影响参考曲线选用混凝土结构工程施工及验收规范（GB5020492）32、拆模时不能用力过猛，过急拆下来的模板及时运走，整理和修复。拆模顺序按先支后拆，后支先拆的原则，复杂的模板拆除要予先制订专项方案，并有专人指挥。33、模板拆除下来后通过吊装平台运转。4、安全措施41、按操作规程搭设、拆除模板，操作工人执行安全标准，安装模板及拆除模板前进行技术交底。42、支模及拆模间隙时，应将活动的模权、拉杆支撑等固定牢固。43、拆模现场需有警示牌，并做好必要的防范措施。44、严格控制模板上堆载及砼浇筑时模板面上砼堆集高度。45、楼梯模板支撑系统根据经验加密处理。46、检查使用工具是否牢固，以免脱落。47、工作时思想集中，遵守安全制度。（六）、扣件悬挂式外脚手架设计和施工方案11外脚手架材料的选择钢管采用483.5，外挑工字钢采用120a ，长度为2.8M12外脚手架搭设尺寸的设计外立杆纵向间距为2m，内立杆距外墙的距离为0.3m ，外立杆距外墙的距离为1.2m 。大横杆步距为1.1m 。小横杆长度为1.5m ，间距为1.0m 。架体与建筑物的拉接为水平距离5m ，竖直距离3m设1点。13架体与建筑物的拉接为水平距离5m ，竖直距离3m设1点。14外挑脚手架的荷载、强度、挠度验算。141荷载的计算：1411立杆荷载：22.438=851.2(N)1412大横杆荷载：22.41.1=20.4按22根计，每根按2m计，则22382=1672(N) 。小横杆荷载：（1.52）22383=1881(N)1413脚手板按木架板，长度按2M，厚度按0.05M。则：q1=20.059009.81.2=1058.4(N)1414120a自重按27.9KG/M ，则q2=27.99.81.2=328.1(N/M)1415施工荷载按3000N/M2则q3=300021.21.4/1.2=8400(N/M)1416安全网荷载：222.410=448(N)1417直角扣件荷载：52213.5=1485（N）1418外立杆荷载：N1=（1）+（2）+（6）+（7）=851.2+1672+1881+448+1485=6337.2(N)内立杆荷载：N2=(1)+(2)+(7)=851.2+1672+1881+1485=5889.2均布荷载：q1+q2+q3=1058.4+328.1+8400=9786.5(N/M)2、扣件式脚手架外脚手架施工方案架体几何参数：脚手架类型排距Ib步距h柱距I连墙件间距剪刀撑双排架1.21.81.5H1L1947装饰用外架设计荷载2700N/m2施工前准备21、主要材料及相应要求1）钢管采用外径48mm，壁厚3.5mm的A3钢管，表面平整光滑无锈蚀、裂纹、分层、压痕、划道和硬弯，新用钢管有出厂合格证，搭设前应进行保养，除锈并统一涂色，颜色力求环境美观。2）扣件符合建设部钢管脚手扣件标准要求，有扣件生产许可证，规格与钢盘匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。3）安全网采用密目式，质量应符合GB169091997（见上）。4）主要构件及作用顺序名 称作 用1立杆 平行于建筑物并垂直于地面的杆件，是传递脚手架结构自重，施工荷载与风载的主要受力杆件。2纵向水平杆 平行于建筑物，在纵向连接各立柱的通常水平杆，是传递施工荷载并传递施工荷载给立柱的主要受力杆件。3横向水平杆 垂直于建筑物，在横向连接脚手架内、外主柱的水平杆件，是承受并传递施工荷载给立柱的主要受力杆件。4扣件 是组成脚手架结构的连接件直角扣件 连接两根直交钢管的扣件，是依靠扣件与钢管表面间的磨擦力传递施工荷载、风荷载的受力配件。对接扣件 钢管对接接长用的扣件，也是传递荷载的受力配件旋转扣件 连接两根任意角度相交的钢管的扣件，用于连接支撑斜杆与立柱或横向水平杆的连接5脚手板 提供施工条件，承受传递施工荷载给纵、横水平杆的板件，当设于非操作层时起安全防护作用。6剪刀撑 设在脚手架的外侧面与墙面平行的十字交叉斜杆，可增强脚手架的纵向刚度，以保证脚手架具有必需承载能力。7横向支撑 设在脚手架内外排立柱平面授，呈之字形的斜杆，可增强脚手架的横向刚度，提高脚手架的承载能力。8连墙体连接脚手架与建筑物的部件是脚手架中既要承受、传递风荷载，又要防止脚手架在横向失稳或倾覆的重要受力部件。9纵向扫地杆连接立柱下端，距离座下皮200mm处的纵向水平杆，可约束立柱底端在纵向发生位移。10横向扫地杆连接立柱下端，位于纵向扫地杆上方的横向水平杆，可约束立柱底端在横向发生的位移。11底座 设在立柱下端，承受并传递立柱荷载给地基的配件。22、技术准备（1）组织架子工在班前进行上岗安全交底，上岗检查和上岗记录。（2）有关施工验收规范：建筑施工高处作业安全技术规范（JGJ8091）中华人民共和国工程标准强制性条文安全标志GB289482建筑施工安全检查标准（JGJ5999）3、施工要点a作业层脚手片材质应符合要求，铺设应严密、牢固，外侧应铺设300高踢脚板。b架子外侧应沿全长和全高架设450的剪刀撑。c各种构件的材质和规格应符合要求。d在施工主体结构时，架子的搭设采取由下往上顺序。在装饰施工时架子的搭设采取由上往下搭的顺序。e脚手架的拆除要有专职安全员负责指挥，作业人员应佩戴好安全带和安全帽，随时与指挥员取得连系，保证架体在有拉结稳定的状态下拆除脚手架在有安全警戒状态下拆除架体。脚手架材料应在楼板上堆放整齐、稳定，再用吊机吊装到地下，严禁材料从高空抛下。4、安全措施：1）、脚手架搭设前对架子工进行安全技术交底，交底双方履行签字手续。2）、外架搭设完毕，经公司质安科及上级主管部门有关人员验收合格后挂牌使用，使用中做好外架日常安全检查和维护工作，并做好安全记录台帐。3）、外架拆除应按照拆除程序进行。连接杆应在位于其上的全部可拆杆件拆除后方可拆除。在拆除过程中，凡已松动连接的杆配件应及时拆除搬走，避免扶和误靠已松脱连结的杆件。拆下杆配件以安全方式运出和吊下，严禁向下抛掷。做好配合协调动作，禁止单人进行拆垂杆件等作业。4）、架子工进入高处作业必须正确系好安全带，连续施工作业做好交接班的技术交底和安全交底。（七）“三宝”、“四口”防护1、安全帽1）、进入施工现场作业区必须戴好安全帽，并分色配戴；2）、安全帽符合GB281181标准，不准使用缺衬、缺带及破损安全帽，戴安全帽必须扣好帽带。2、安全网1）、施工现场使用密目式安全网，架子外侧、楼层临边、井架等用安全网封闭，且放在杆件里侧。2）、密目式安全网必须满足2000目/10cm10cm，做耐贯穿试验不穿透，61.8m的单张网重量应在3.0kg以上。3）、安全网必须有产品生产许可证和质量合格证以及建筑安全监督管理部门发放的准用证。4）、安全网应绷紧、扎牢、拼接严密，不得使用破损安全网。3、安全带1）、现场搭架、支模等高处作业均应系安全带，安全带符合GB609585标准，并有合格证，生产厂家经劳动部门批准，并做好定期检验。2）、安全带高挂低用，挂在牢固可靠处，不准将绳打结使用，安全带使用后专人负责，存于干燥、通风仓库内。（八）、施工用电1、外电防护（1）、在建工程（含脚手架）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作距离不应小于下表所列数值。外电线路电 压1KV以下110KV35110KV154220KV330550KV最小安全操作距离（M）46810152）、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直蹁应不小于下表所列数值：外电线路电压1KV以下110KV35KV最小垂直距离（M）6773）、对达不到上表中规定的最小距离时，必须编制外电线路防护方案，采取防护措施，增设屏障、遮拦、围栏或保护网，并悬挂醒目的警告标志牌。防护屏障应采用绝缘材料搭设。4）、外电线路与遮拦、屏障等防护设施之间 的安全距离小于下表所列数值时，必须会同有关部门予以解决，采取迁移外电线路或改变工程位置等措施，否则不得强行施工。外电线路电压（KV）136103560110220330500线路边线至遮拦的安全距离(M)0.950.950.951.151.351.752.654.5线路边线至网状防护的安全距离（M）0.30.30.30.50.71.01.92.755）、脚手架的上下斜道严禁搭设在有外电线路的一侧。2、接地与接零保护系统1）、在施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。2）、施工现场每处重复接地的接地电阻值应不大于10，且不得少于3处（即总配电箱、线路的中间和末端处），重复接地线应与保护零线相连。接地电阻每季度公司至少复测一次，现场每月检测一次。3）、接地装置的接地线应采用二根以上导体，在不同点与接地体作电气连接。垂直接地体应采用角钢、钢管或圆钢，不得采用螺纹钢材。4）、保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。保护零线应单独敷设，不得装设任何开关与熔断器。保护零线应接至每一台用电设备的金属外壳（包括配电箱）。5）、保护零线的截面应不少于工作零线的截面，并使用统一标志的绿/黄双色线，任何情况下不得将绿/黄双色线作负荷线。与电气设备相连的保护零线应为截面不小于2.5mm的绝缘多股铜线。6）、保护零线与电气设备连接应彩铜鼻子等可靠连接，不得采用铰接，电气设备接线柱应镀锌或涂防腐油脂，工作零线和保护零线在配电箱内应通过端子板连接，其中保护零线在其他地方不得有接头。7）、同一施工现场的电气设备不得一部分作保护接零、一部分作保护拦地。3、配电箱、开关箱1）、施工现场配电系统应设置总配电箱（屏）、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过30m，开关箱于其控制的固定式用电设备的水平距离不得超过3M。配电箱周围应有足够二人同时工作的空间和通道。2）、开关箱应由末级分配箱配电，动力配电箱与照明配电箱应分别设置。3）、每台用电设备应有各自专用的开关箱。开关箱内严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。4）、所有配电箱内应在电源侧装设有明显断点的隔离开关，漏电保护器应装设在电源隔离开关的负荷侧。分配电箱漏电保护器的额定漏电动作电流在5075mA，开关箱漏电保护器的额定漏电动作电流不得大于30 mA，手持式电动工具的漏电保护器额定漏电动作电流不得大于15 mA；额定漏电动作时间均应小于0.1S。5）、配电箱进、出线应在箱底进出，并分路成束加PVC套管保护；配电箱内的连接线应采用绝缘导线，排列整齐，不得有外圳带电部分；箱内应设置铜质的保护零线端子板和工作零线端子板。6）、固定式配电箱安装高度底口距地面应大于1.3m，小于1.5m，安装牢固；移动式配电箱安装高度底口距地面应大于0.6m，小于1.5m，有固定支架。7）、配电箱必须采用铁板制作，铁板厚度应大于1.5mm；配电箱应编号，表明其名称、用途、维修电工姓名，箱内应有配电系统图，标明电器元件参数及分路名称。严禁使用倒顺开关。8）、配电箱门应配锁，有防雨、防砸措施；箱内应保持清洁，不得有杂物。9）、所有配电箱、开关箱应每月进行检查、维修一次。4、现场照明1）施工现场照明用电应单独设置照明配电箱，箱内应设置隔离开关熔断器和漏电保护器，熔断器的熔断电流不得大于15A，漏电保护器的漏电动作电流应小于30 mA，动作时间小于0.1S。2）施工现场照明器具金属外壳需要保护接零必须使用三芯橡皮护套电缆，严禁使用花线和护套线，导线不得随地拖拉或缠绑在脚手架等设施构架上。3）照明灯具的金属外壳和金属支架必须作保护接零。4）室外灯具的安装高度应大于3M，室内灯具应大于2.4M，大功率的金属卤化灯和钠灯应大于5M。5）在下列情况下应现场照明应采用36V以下安全电压：室内线路和灯具安装低于2.4M的；在潮湿和易触及带电体的工作场所；使用手持照明灯具的。6）在一个工作场所内，不得只装设局部照明。5、配电线路1）架空线必须设在专用电杆上，严禁架设在树木、脚手架上。电杆应采用混凝土或木杆，不得采用竹杆。木杆梢径应不小于130mm。2）架空线路应装设横担、绝缘子并采用绝缘导线。绝缘铝线截面不小于16mm，绝缘铜线截面不小于10mm。档距不得大于35M，线间距离不得小于0.3M，横担间的最小垂直距离不得小于0.6M。3）、架空线的相序排列为：和保护零线在同一横担架设时，面向负荷从左侧起为L1、N、L2、L3、PE；动力、照明线在两个横担上下分别架设时，上层横担；面向负荷从左侧起为L1、L2、L3，下层横担：面向负荷从左侧起为L1（L2、L3）、N、PE。4）、配线应分色（包括配电箱内连线），相线L1为黄色，L2为绿色，L3为红色，工作零线N为黑色，保护零线PE为绿/黄双色。5）施工现场电缆干线应采用埋地或架空敷设，严禁沿地面明设、随地拖拉或绑架在脚手架上。6）电缆在室外直接埋地敷设的深度不得小于0.6M，并在电缆上下各均匀铺设不小于50mm的细砂然后覆盖硬质保护层，电缆接头应设在地面上的接线合内；架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑线，橡皮电缆的最大弧垂距地不得小于2.5M。7）电缆穿越建筑物、道路和易受机械损伤的场所，必须采取加设防护套管等进行线路过路保护。8）严禁采用四芯或三芯电缆外加一根电线代替五芯或四芯电缆。9）电线必须符合有关规定，禁止使用老化电线，破皮的应进行包扎或更换。6、电器装置1）设备容量大于5.5KW的动力电路必须采用加设自动开关电器或降压启动装置，不得采用手动电器直接控制。2）各种开关电器的额定值应与其控制用电设备的额定值相适应。3）熔丝应与设备容量相匹配，不得用多根深丝绞接代替一根熔丝，每根熔丝的规格应一致，严禁用其他金属丝代替熔丝。4）配电箱内的电器必须可靠完好，不得使用破损、不合格的电器。7、变配电装置1）配电室内配电屏的正面操作通道宽度不小于1.5m，前面及两侧操作通道不小于1m，配电室的高度不小于3m。2）配电屏（盘）应装设有功、无功电度表，电流、电压表、短路、过负荷保护装置和漏电保护器，各配电线路应编号并标明用途标记。3）配电室内应有电工值班、维修制度，禁令标志牌，停送电必须有专人负责。4）应设置砂箱等绝缘灭火材料。8、用电档案室1）临时用电设备在5台及5台以上或设备总容量在50KW及、50KW以上的，必须编制临时用电施工组织设计；临时用电设备在5台及5台以下或设备总容量在50KW及50KW以下的，应制定安全用电技术措施。2）临时用电施工组织设计内容应包括：工程概况、用电负荷计算书、确定导线截面和电器的类型、规格，电气平面图、立面图和接线系统图，制定安全用电技术措施和电气防火措施；安全用电技术措施内容光焕发应包括：工程概况、负荷计算书、用电平面图和系统图、电气防火措施。3）临时用电施工组织设计必须由电气工程技术人员编制，企业（公司级）技术负责人审批，有关部门批准盖章扣实施；变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施，并补充有关资料图纸。4）临时用电施工组织设计的编制者必须参加临时用电的验收工作。5）临时用电技术档案应有专人负责，各项验收、检查、测试、维修记录内容真实，填写详细，数据量化。6）建立现场用电定期检查制度，做到施工现场每月检查一次，基层公司每季度检查一次。对检查、检测中发现的不安全因素，必须及时处理并履行验收手续。9、闸刀开关、熔断器、自动空气开关、漏电保护器、导线截面等电气无件选择1、总配电箱11至分1：BV335+116，选熔断器式开关HR5100/30，漏电保护器DZ15L100/9012至分2：选BV316+116，余同上。13至分3：选BV325+116，接地BV116余同上用于电焊机，选熔断器式刀开关HR3600/33，漏电保护器DZL25200/4330，开关HR5100/30，余同上。14至分4：选BV316+116，余同上。2、分箱1（搅拌机、升降机等K1、K2）选BV34+14，熔断器RL1100，闸刀DZ10100/330，空气开关HK2 380V/30A，漏电保护器AB6240/33、分箱2（办公区照明）选BV36+14，熔断器RL160，空气开关HK230/2，漏电保护器AB6240/24、分箱3（钢筋加工）选BV316+116，熔断器RL1100，闸刀HK2 380V/30A空气开关DZ10100/330，漏电保护器AB6240/35、分箱4（木工配模用）K1、K2、K3选BV36+14，余同上。6、开关箱选BV32.5+12.5，闸刀HK2 380/30，漏电保护器AB6240/310、接地与避雷本工程接地采用TNCS系统，在配电箱、分箱和固定机械设备处均设重复接地，实行三级配民、三级保护，接地利用基础接地网，在基础施工阶段，用10以上镀锌圆钢引至各配电箱，超过20m的施工升降机、外脚手架等应作好避雷接地，在其顶端设置12镀锌圆钢或BVR16mm2线穿管引至接地体。工作零线与保护零线在总箱处开始严格区分，所有配电设备在正常情况下，其不带电金属补充均应可靠接地，设备及电箱的接地电阻应小于4，避雷接地电阻小于10，每次测试由现场电工做好记录。11、临时用电拆除方案1）临时用电工程的拆除应有统一的组织和指挥。2）根据施工进程，当机械或有关设备停用时，立即拆除相关设备和开关箱；工程竣工交付时，拆除全部电箱及线路。3）拆除时不得带电作业，当拆除下一级电箱时，必须从该电箱的上一级配电设备（箱）处断电，然后拆除上一级配电设备（
