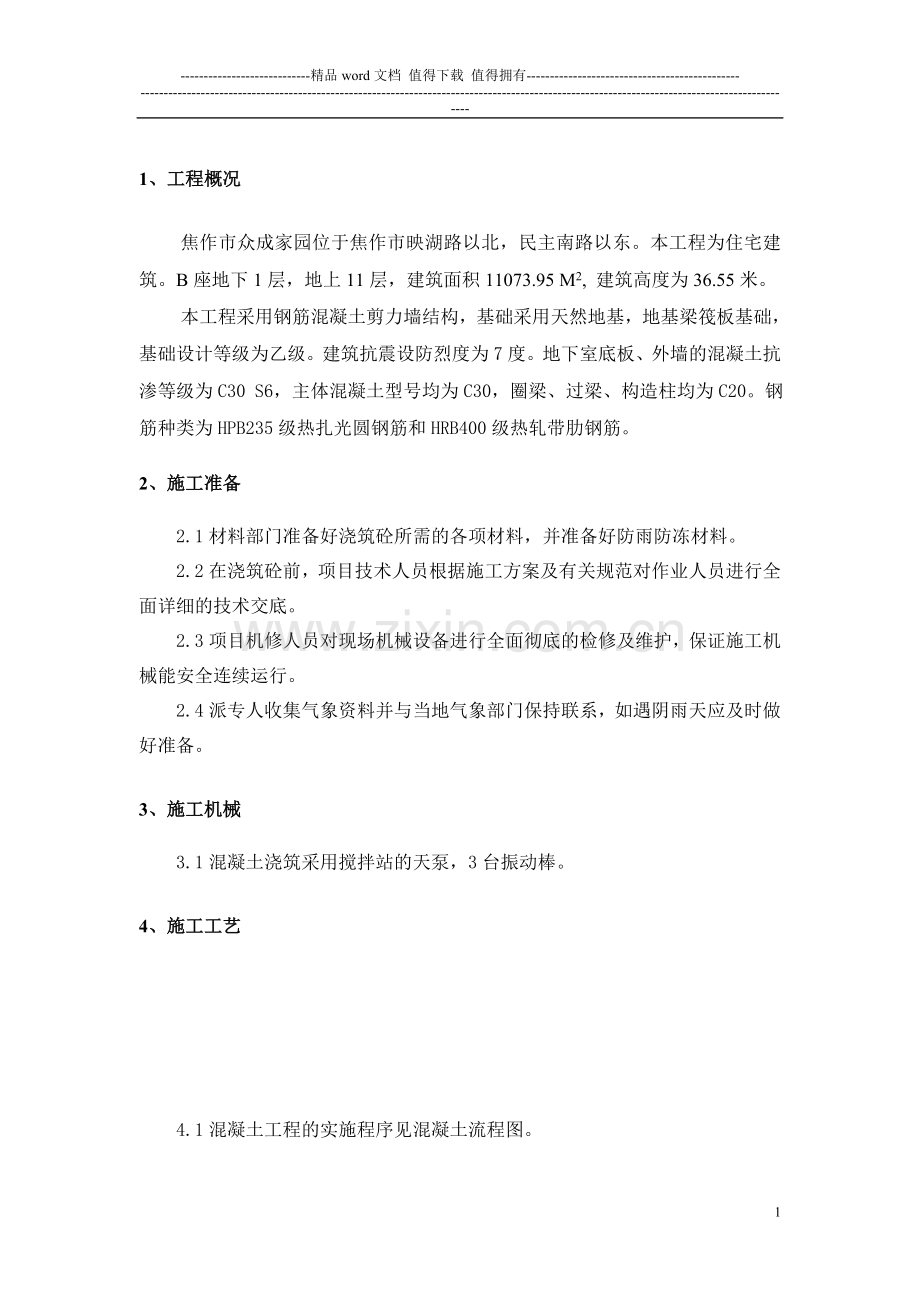

-精品word文档 值得下载 值得拥有-1、工程概况焦作市众成家园位于焦作市映湖路以北，民主南路以东。本工程为住宅建筑。B座地下1层，地上11层，建筑面积11073.95 M2, 建筑高度为36.55米。本工程采用钢筋混凝土剪力墙结构，基础采用天然地基，地基梁筏板基础，基础设计等级为乙级。建筑抗震设防烈度为7度。地下室底板、外墙的混凝土抗渗等级为C30 S6，主体混凝土型号均为C30，圈梁、过梁、构造柱均为C20。钢筋种类为HPB235级热扎光圆钢筋和HRB400级热轧带肋钢筋。2、施工准备2.1材料部门准备好浇筑砼所需的各项材料，并准备好防雨防冻材料。2.2在浇筑砼前，项目技术人员根据施工方案及有关规范对作业人员进行全面详细的技术交底。2.3项目机修人员对现场机械设备进行全面彻底的检修及维护，保证施工机械能安全连续运行。2.4派专人收集气象资料并与当地气象部门保持联系，如遇阴雨天应及时做好准备。3、施工机械3.1混凝土浇筑采用搅拌站的天泵，3台振动棒。4、施工工艺4.1混凝土工程的实施程序见混凝土流程图。混凝土工程工艺流程图配合比计算 原材料定量 外加剂配置混凝土搅拌 坍落度测定及试块制作混凝土运输 坍落度测定及试块制作 混凝土二次搅拌混凝土泵送混凝土浇筑振捣 混凝土养护、拆模砼泵和输送管清洗、拆除4.2混凝土工程材料的选用4.2.1水泥：厂家提供水泥时附质量合格证，每批水泥由材料部门送样，现场实验室对本批水泥进行安定性、凝固时间、细度模数、抗压、抗折强度的试验。在现场存放超过一个月的水泥，需要重新复验，各种技术指标达到要求后方可使用。4.2.2碎石、砂子：碎石规格5-31.5；砂子选用中粗砂，碎石的级配要连续，不准使用单级配粒级。碎石和砂由汽车运至搅拌站储料场。碎石砂子要分批进行取样试验。4.2.3砼搅拌用水：生活用水。4.2.4外加剂的选用：选用UEA膨胀剂，会使砼产生膨胀，能有效地补偿砼的干缩和冷缩，减少和避免温度裂缝，外加剂的掺量应有试验试配确定。进场的外加剂应按批量取样进行检测试验。4.3对砼配合比的基本要求：砼的配合比要经试验室试配确定，已投入使用的砼配合比应根据原材料的变化、砼质量的检验及季节的变化及时进行必要的调整。4.4本工程混凝土采用商品混凝土。4.5砼的浇筑4.5.1做好砼浇筑前钢筋、模板及支撑、预埋件、施工缝的检查验收，模板内的垃圾杂物等必须清理干净，办好隐检手续后方可申请砼浇筑。4.5.2浇筑方式：浇筑砼应连续进行，避免产生施工缝。当必须间歇时，其间歇时间宜缩短，并应在前层砼凝结之前，将次层混凝土完毕，混凝土运输、浇筑及间歇的全部时间不超过下表的规定。混凝土运输、浇筑和间歇的允许时间（min）混凝土强度等级气 温不高于25C高于25C不高于C30210180高于C301801504.6砼的振捣：震动棒振捣时要快插慢拔，均匀布点插捣，其间距不宜大于震动器作用半径的1.5倍，不漏振。砼的振捣以不冒明显气泡为宜。平板震动器轨迹要覆盖砼所有表面，平板必须搭接已震表面。施工人员不能踩踏钢筋和模板，所有活动都要在脚手架和铺设的脚手板上进行。砼振捣结束，应根据设计和施工要求对混凝土表面进行收面搓毛，搓毛要保证不少于两遍。在砼浇筑的全过程中必须有钢筋工、木工、架子工来维护本工种的钢筋、模板（包括支撑）、脚手架质量和安全稳定。4.7砼的养护4.7.1采用一层塑料布（底层）加一层草袋（或麻袋）洒水养护。4.7.2养护时间的要求：应在浇筑完毕时12h以内对砼加以覆盖和浇水；混凝土浇水次数应能使砼处于湿润状态。4.7.3在已浇筑的砼强度未达到1.2N/mm2以前，不得在其上踩踏和安装模板及支架。4.8施工缝的留设：施工缝应设置在结构受力较小且便于施工的部位。当设计无要求时应尽量避免留设施工缝。4.9砼施工缝的处理：砼水平施工缝在砼浇筑完毕后，将其凿毛，使砼水平施工缝处形成干净的表面，第二次浇筑砼前剔掉施工缝处松散的砼块用，用水冲干净即可。5、成品保护5.1要保证钢筋和垫块的位置正确，不得踩钢筋及碰动预埋件。5.2不用重力冲击模板，操作面应搭设跳板，保护模板的牢固和严密。5.3已浇筑砼要加以保护，必须在砼强度达到1.2Mpa后方准在上面进行操作及安装结构用的支架和模板。6、质量检验项目6.1混凝土表面不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。6.2允许偏差项目：项次项 目允许偏差（mm）1轴线位置板15柱、梁82标高垫层、板、柱、梁103平面尺寸L20m2020mL50mL100050mL250m504截面尺寸柱、梁、板+10 55垂直度H5m85mH20m1.5H10006表面平整度57、质量通病防治7.1蜂窝：原因是砼一次下料过厚，振捣不实或漏振；模板有缝隙使水泥浆流失；钢筋较密而砼塌落度过小或石子过大，砼中的砂浆涌出而造成。7.2露筋：原因是钢筋垫块位移间距过大、漏放，钢筋紧贴模板造成露筋。7.3麻面：拆模过早或模板漏刷隔离剂，砼粘到模板上造成。7.4孔洞：钢筋较密的地方砼被卡，未经振实就浇筑上层砼。7.5缝隙与夹渣层：施工缝处杂物清理不干净，未浇底浆造成。8、质量保证措施8.1做好测量放线：现场施工员根据工作需要写出测量书面申请，测量人员根据测量点测出基础轴线、柱、梁的中心线、边线，预留洞、预埋件的中心线、边框线，并检查控制线、有关的控制标高，各种线均用细墨线弹在基层表面上，转角、交叉点线和标识应明显，测量成果须测量主管人员复核，签字确认后向施工人员移交。8.2认真执行“三检制”,即班组长自检、工长组织复查、质保部专职质检员检查验收，合格后，报监理单位进行隐蔽工程检查验收。8.3各种材料的使用要建立跟踪台帐。材料在使用前必须有材质和复验报告，否则不得进行加工或使用。9、安全保证措施9.1认真执行局的安全生产教育制度、安全生产检查制度、安全会议制度、安全检查验收制度、安全生产奖惩条例、安全技术交底制度、班组安全活动制度等。9.2现场所有施工人员必须正确佩戴安全防护用品，所有安全防护用品必须有出厂合格证。9.3施工用电操作人员必须持证上岗，无证人员严禁操作。9.4安全防护的拆除在没有得到安全部门允许的情况下，任何人无权私自拆除。10、文明施工保证措施10.1建立文明施工管理组织机构：对文明施工进行科学化、标准化管理。以生产经理为现场负责人，各单位工程施工负责人为该工程负责人，施工队班组长为主要执行者的三级体制。10.2对现场的文明施工划分责任区，并责任落实到人。10.3作业班组要做到工完场清，剩料放齐，垃圾倒在设置的垃圾箱内。以上未尽事宜均按照现行相关标准和规范执行。6
