橡胶配方大全.doc

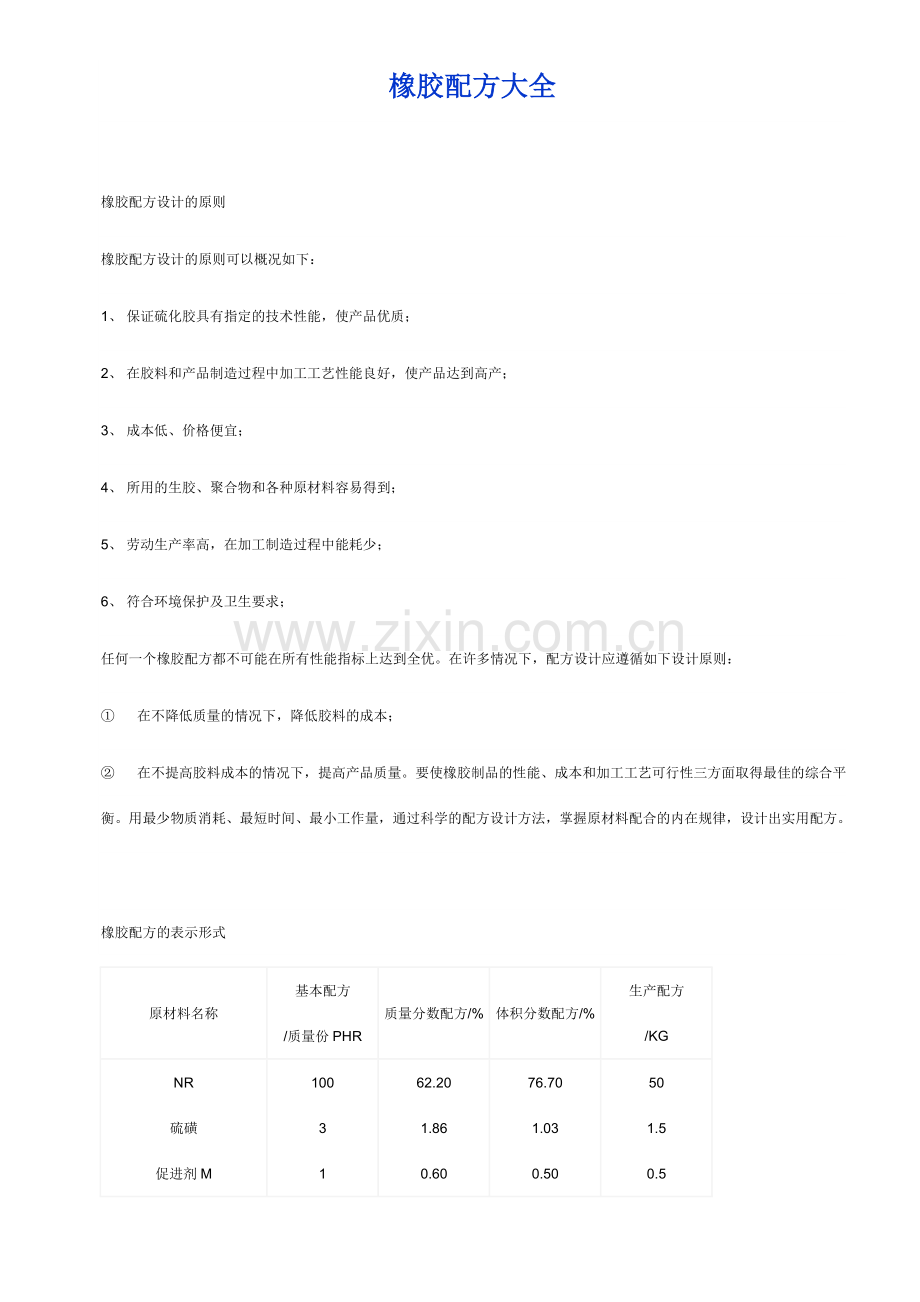

橡胶配方大全

橡胶配方设计的原则
橡胶配方设计的原则可以概况如下：
1、 保证硫化胶具有指定的技术性能，使产品优质；
2、 在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；
3、 成本低、价格便宜；
4、 所用的生胶、聚合物和各种原材料容易得到；
5、 劳动生产率高，在加工制造过程中能耗少；
6、 符合环境保护及卫生要求；
任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：
①     在不降低质量的情况下，降低胶料的成本；
②     在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。

橡胶配方的表示形式
原材料名称
基本配方
/质量份PHR
质量分数配方/%
体积分数配方/%
生产配方
/KG
NR
硫磺
促进剂M
氧化锌
硬脂酸
炭黑
100
3
1
5
2
50
62.20
1.86
0.60

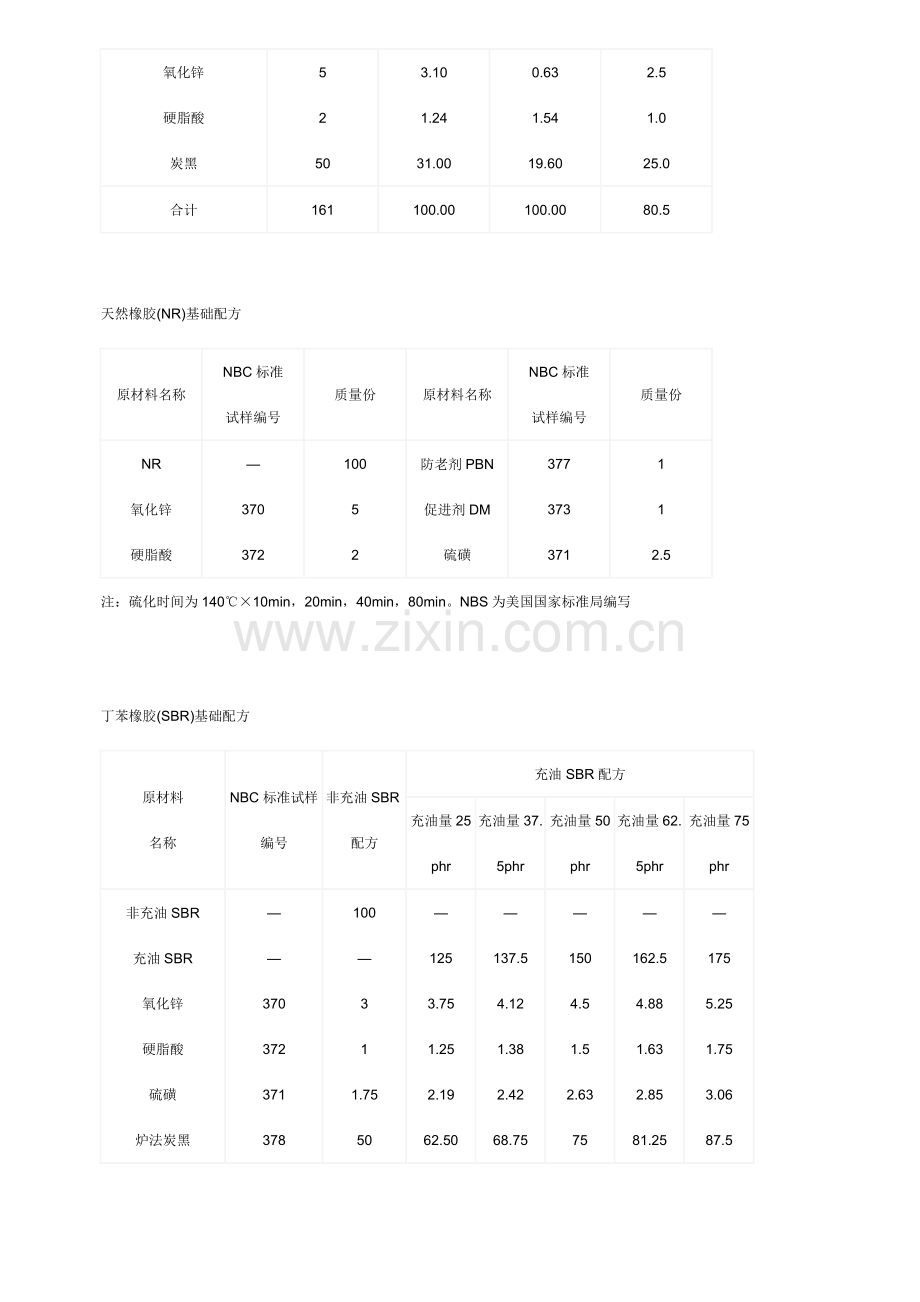

3.10
1.24
31.00
76.70
1.03
0.50
0.63
1.54
19.60
50
1.5
0.5
2.5
1.0
25.0
合计
161
100.00
100.00
80.5

天然橡胶(NR)基础配方
原材料名称
NBC标准
试样编号
质量份
原材料名称
NBC标准
试样编号
质量份
NR
氧化锌
硬脂酸
—
370
372
100
5
2
防老剂PBN
促进剂DM
硫磺
377
373
371
1
1
2.5
注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写

丁苯橡胶(SBR)基础配方
原材料
名称
NBC标准试样编号
非充油SBR配方
充油SBR配方
充油量25phr
充油量37.5phr
充油量50phr
充油量62.5phr
充油量75phr
非充油SBR
充油SBR
氧化锌
硬脂酸
硫磺
炉法炭黑
促进剂NS
—
—
370
372
371
378
384
100
—
3
1
1.75
50
1
—
125
3.75
1.25
2.19
62.50
1.25
—
137.5
4.12
1.38
2.42
68.75
1.38
—
150
4.5
1.5
2.63
75
1.5
—
162.5
4.88
1.63
2.85
81.25
1.63
—
175
5.25
1.75
3.06
87.5
1.75
Phr指每百质量份橡胶的分量数
注：硫化时间为145℃×25min，35min，50min

氯丁橡胶(CR)基础配方
原材料名称
NBC标准
试样编号
纯胶配方
半补强炉黑
（SRF）配方
CR(W型)
氧化镁
硬脂酸
SRF
氧化锌
促进剂NA-22
防老剂D
—
376
372
382
370
—
377
100
4
0.5
—
5
0.35
2
100
4
1
29
5
0.5
2
注：硫化时间为150℃×15min，30min，60min

丁基橡胶(IIR)基础配方
原材料名称
NBC标准
试样编号
纯胶配方
槽黑配方
高耐磨炭黑
（HAF）配方
IIR
氧化锌
硫磺
硬脂酸
促进剂DM
促进剂TMTD
槽发炭黑
HAF
—
370
371
372
373
374
375
378
100
5
2
—
—
1
—
—
100
5
2
3
0.5
1
50
—
100
3
1.75
1
—
1
—
50
注：硫化时间为150℃×20min，40min，80min；150℃×25min，50min，100min

丁腈橡胶（NBR）基础配方
原材料名称
NBC标准试样编号
瓦斯炭黑配方
NBR
氧化锌
硬脂酸
硫磺
促进剂DM
瓦斯炭黑
—
370
372
371
373
382
100
5
1
1.5
1
40
注：硫化时间为150℃×10min，20min，80min

顺丁橡胶(BR)基础配方
原材料名称
NBC标准试样编号
HAF配方
BR
氧化锌
硫磺
硬脂酸
促进剂NS
HAF
ASTM型103油
—
370
371
372
384
378
—
100
3
1.5
2
0.9
60
15
注：硫化时间为145℃×25min，35min，50min

异戊橡胶（IR）基础配方
原材料名称
NBC标准试样编号
HAF配方
IR
氧化锌
硫磺
硬脂酸
促进剂NS
HAF
—
370
371
372
384
378
100
5
2.25
2
0.7
35
注：硫化时间为15℃×20min，30min，40min，60min。纯胶配方采用天然橡胶基础配方。
三元乙丙橡胶（EPDM）基础配方
原材料名称
质量份
原材料名称
质量份
EPDM
氧化锌
硬脂酸
促进剂M
100
5
1
0.5
促进剂TMTD
硫磺
HAF
环烷油
1.5
1.5
50
15
注：硫化条件在第三单体为DCDP时为160℃×30min，40min，第三单体为ENB时为160℃×10min，20min

氯磺化聚乙烯（CSM）基础配方
原材料名称
黑色配方
白色配方
CSM
SRF
一氧化铅
活性氧化锌
促进剂DM
促进剂DPTT
二氧化钛
碳酸钙
季戊四醇
100
40
2—
0.5
2
—
—
—
100
—
—
4
—
2
3.5
50
3
注：硫化时间为153℃×30min，40min，50min
氯化丁基橡胶（CIIR）基础配方
原材料名称
质量份
原材料名称
质量份
CIIR
硬脂酸
促进剂DM
氧化镁
100
1
2
2
HAF
促进剂TMTD
氧化锌
50
1
3
注：硫化时间为153℃×30min，40min，50min
 聚硫橡胶（PSR）基础配方
原材料名称
ST配方
FA配方
原材料配方
ST配方
FA配方
PSR
SRF
促进剂DM
氧化镁
100
60
1
6
100
60
0.5
—
氧化锌
促进剂DM
促进剂DPG
—
—
—
10
0.3
0.1
注：硫化时间为150℃×30min，40min，50min
 丙烯酸酯橡胶（ACM）基础配方
原材料名称
质量份
原材料名称
质量份
ACM
快压出炭黑FEF
硬脂酸钾
100
60
0.75
防老剂RD
硬脂酸纳
硫磺
1
1.75
0.25
注：硫化条件为一段166℃×10min; 二段硫化180℃×8h。
 混炼型聚氨酯橡胶（PUR）基础配方
原材料名称
质量份
原材料名称
质量份
PUR
古马隆树脂
促进剂M
促进剂DM
100
15
1
4
防老剂Caytur 4
硫磺
HAF
硬脂酸镉
0.35
0.75
30
0.5
注：硫化时间为153℃×40min，60min
 氯醇橡胶（CO）基础配方
原材料名称
质量份
原材料名称
质量份
CO
硬脂酸铅
FEF
100
60
0.75
铅丹
促进剂NBC
促进剂NA-22
1.5
2
1.2
注：硫化时间为160℃×30min，40min,50min
 氟橡胶（FKM）基础配方
原材料名称
质量份
原材料名称
质量份
FKM(Viton型)
MT炭黑
100
20
氧化镁
硫化剂Dink 3#
15
3.0
要求耐水性时用11质量份氧化钙代替氧化镁，要求耐酸时用PbO作吸酸剂。
注：硫化条件为一段150℃×30min; 二段硫化250℃×24h。

硅橡胶（Q）基础配方
原材料名称
质量份
Q
硫化剂BPO
100
0.35
注：一段125℃×5min; 二段硫化250℃×24h。
