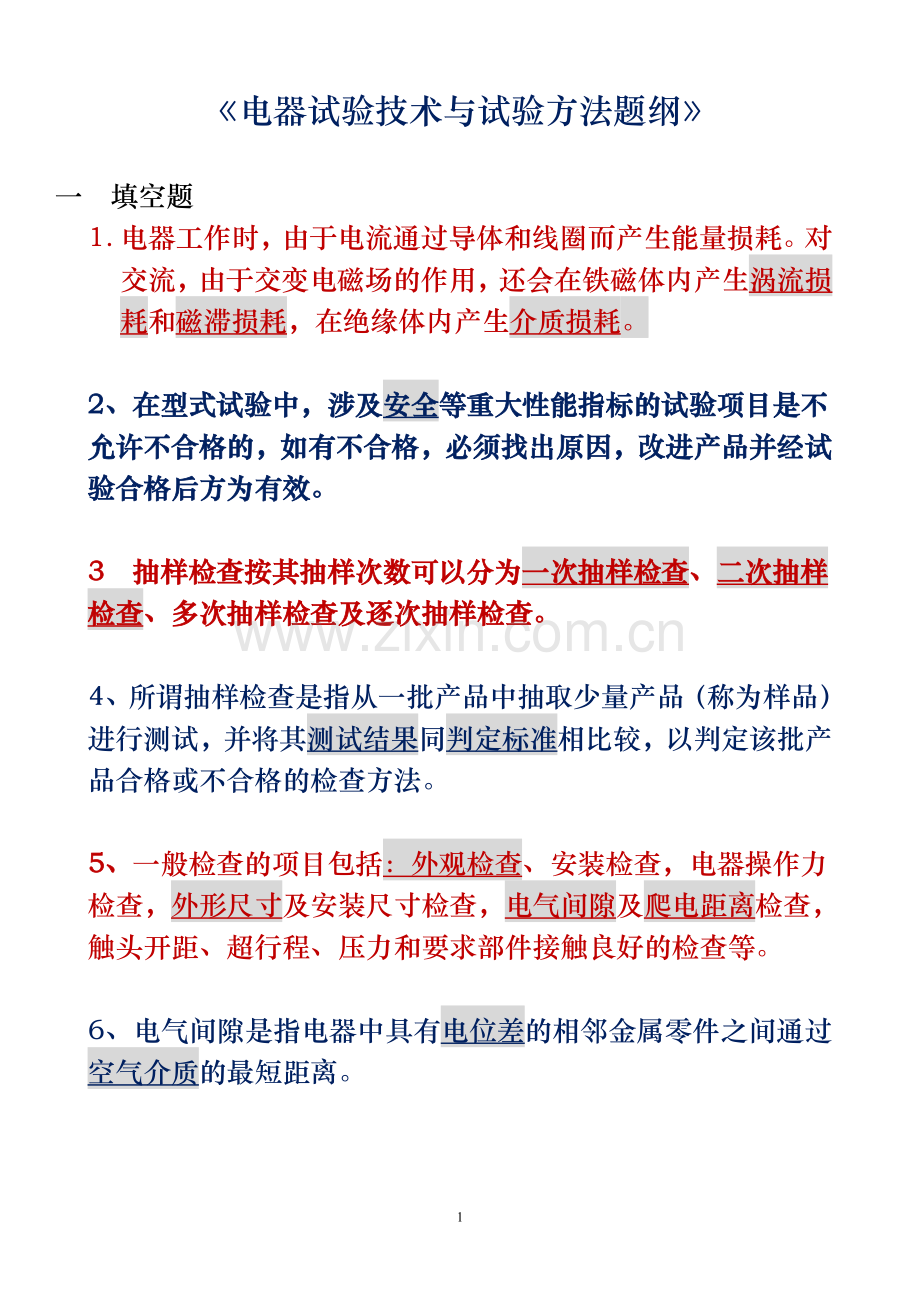

《电器试验技术与试验方法题纲》

一 填空题
1. 电器工作时，由于电流通过导体和线圈而产生能量损耗。对交流，由于交变电磁场的作用，还会在铁磁体内产生涡流损耗和磁滞损耗，在绝缘体内产生介质损耗。

2、在型式试验中，涉及安全等重大性能指标的试验项目是不允许不合格的，如有不合格，必须找出原因，改进产品并经试验合格后方为有效。

3 抽样检查按其抽样次数可以分为一次抽样检查、二次抽样检查、多次抽样检查及逐次抽样检查。

4、所谓抽样检查是指从一批产品中抽取少量产品（称为样品）进行测试，并将其测试结果同判定标准相比较，以判定该批产品合格或不合格的检查方法。

5、一般检查的项目包括：外观检查、安装检查，电器操作力检查，外形尺寸及安装尺寸检查，电气间隙及爬电距离检查，触头开距、超行程、压力和要求部件接触良好的检查等。

6、电气间隙是指电器中具有电位差的相邻金属零件之间通过空气介质的最短距离。

7、触头的主要参数包括触头开距、超额行程（超程）、初压力和终压力。

8、电器的动作特性试验，就是指这些电器动作值的测定。

9、电器的吸合电压应在产品标准中所规定的最高周围空气温度下于热态时进行测定，释放电压应在产品标准中所规定的最低周围空气温度下于冷态时进行测定。

10、交流接触器吸合电压测定的试验次数应推荐6-20次，在出厂试验时应不少于６次。交流电接触器释放电压的测定次数推荐应不少于２-6次。出厂试验不少于2次。

11、在低压断路器中，能达到短路故障时瞬时动作的部件就叫做瞬时过电流脱扣器，它的结构一般都是电磁式。

12、进行保护特性试验时的周围空气温度，低压断路器应为产品标准所规定的最高周围空气温度；热继电器按一般产品标准规定，出厂试验时为20℃外还应在产品标准所规定的最高空气温度及最低空气温度下分别进行测定。

13、“温升”是指电器零部件的工作温度与周围空气温度之差。

14、短路脱扣器的动作应在脱扣器短路整定电流的80%和120%下进行验证，试验电流应对称。

15、电器的工作状态，按工作状态的不同，分为八小时工作制、不间断工作制、短时工作制和断续周期工作制。

16、温升试验所采用的连接导体的规格、长度、布置和接线方式，以及铜排的颜色和粗糙度对试验结果均有重要影响。

17、电器线圈内部的温度分布是不均匀的，它有一个温度最高点，标准规定线圈温升用电阻法测量，测得的是平均温升，故只能间接反映线圈内部发热情况。

18、绝缘介电性能试验是检查电器绝缘结构的绝缘性能，验证其对工作电压、操作过电压及雷击过电压的耐受能力。

19、绝缘介电性能试验包括绝缘电阻的测量，
工频耐压试验
，冲击耐压试验。

20、绝缘材料在电压作用下所通过的泄漏电流的大小，能反映其电阻的大小，这个电阻就叫做绝缘材料的绝缘电阻。

21、工频耐压试验的施压时间标准规定分为两种，一种为1min；另一种为1s。

22、接通与分断能力试验是用来考核或研究开关电器在非正常工作情况下接通与分断电路的能力。

23、在熄弧过程中，电感中的能量不是返回电源，而是释放到弧隙中，并且电源供给的能量也是释放到弧隙中。

24、飞弧试验电路是验证开关电器在通断能力试验中是否会发生对地或极间飞弧短路的一种试验电路。

25、断路器的额定短路分断能力采用额定极限短路分断能力和额定运行短路分断能力。
短时耐受电流能力试验，目的是考核开关电器在发生短路故障的情况下并不分断电路但应能承受故障电流所形成的电动力和热效应的作用不致被破坏的能力。

26、对于触头间的电动力，
当电流通过动、静触头的接触点时，由于电流线发生急剧收缩而引起的电动力称为触头间的电动力。

27、电器的导体被短路电流加热特征是：电流的数值很大而持续时间则很短。

28、如果电器安装在金属外壳中，则此金属外壳就可以构成此安全边界；
如果电器安装在一绝缘外壳中，则此绝缘外壳的外表面上覆盖一层金属箔，则此金属箔可构成安全边界；
如果电器并无外壳，则可按照制造厂规定的飞弧距离做一个金属网来构成此安全边界。

29、按被试电器在SCPD分断预期短路电流时间内允许损坏的程度，可分为
“1”型，
“2”型，
两种协调配合。

30、电器的机械寿命（机械耐久性），是指机械开关电器在需要修理或更换机械零件前所能承受的无载操作循环次数。

31、电器的机械寿命取决于电器机械结构的牢固程度，以及零部件的机械强度。

32、机械寿命试验时的计数方法大致有：电磁式计数器或计数继电器，电子式计数器，电子和电磁组合式计数器。

33、单八制判别法
八台接触器必须一直试到指定的机械寿命，如果不合格的台数不超过两台，则认为试验通过。

34、电器的电寿命是指在规定的正常条件下，电器不需修理或更换零件而能承受的负载操作次数。

35、电器的电寿命试验主要是考核电器在正常工作时触头的电气耐磨性。

36、绝缘材料的燃烧过程可分为：加热、热解、起燃、燃烧和蔓延五个阶段。

37、测量电动势的仪器要求精度为0.5极 。

38、固体绝缘材料的漏电痕迹是指其表面在电场和电解液的联合作用下逐渐形成导电通路的过程。

39、电器绝缘材料组别的确定，与电器爬电距离、电器的额定绝缘电压或工作电压，安装类别及污染等级等有关。

40、影响量和影响因素的标称范围的标准极限值
：环境温度的标称范围，频率的标称范围，其他影响量和影响因素的标称范围。

41、绝缘性能试验的环境为正常试验大气条件，即环境温度为15～35℃；相对湿度为45%～75%；大气压力为86～106KPa。

42、额定功耗试验，是指在规定的条件下对继电器施加额定激励量时，激励电路所消耗的功率。

43、继电器的可靠性验证试验（失效率试验）推荐采用定时或定数截尾试验。

44、供抽样的产品的数量应该不少于抽取试品数的10倍。

45、接触器失效分为以下四类：动作类失效、接触类失效、噪声类失效和零部件损伤类失效。

46、量度继电器的功能是在电力系统出现异常现象时，能发出各种信号，及时准确地发现故障，迅速地予以切除，防止故障的扩大，保证电力系统安全供电。

47、失效判据，失效按其严重程度可分为失效和致命失效。

48、量度继电器的故障可分为拒动故障和误动故障。

49、通常把实验室测量用的做计量标准用的、准确度等级在0.2级及以上的互感器称之为仪用互感器。

50、电流互感器不适用于测量瞬态交流电流或冲击电流。

51、电压互感器不适用于测量瞬态电压或冲击过电压。

52、常用的低感分流器的准确度等级为0.2级或0.5级。

二、选择题
1、当产品型式试验合格后，并进入稳定生产阶段，为检查产品的质量应定期进行抽查试验，称为 B 。
A、常规试验 B、定期试验 C、一般试验

2、一批产品按某一种抽样检查方案进行检查而被判为合格的概率，称为该抽样检查方案的 C 。
A、固有概率 B、一般概率 C、接收概率

3、触头的初压力是指动触头与静触头刚接触时，每个触头（对双断点触头是指每个触头）上的 A 。
A、压力 B、拉力 C、平衡力

4、 C 是开关电器的执行部分，它担负着接通和分断电路的任务。
A、弹簧 B、螺钉头 C、触头

5、型式试验时电器之吸合电压应在产品技术条件或产品标准中所规定的最高周围空气温度下于 B 时进行测定。
A、常态B、热态C、冷态

6、测定动作值时，试验电路及电源应满足：电压线圈端电压的波动对电源空载电压而言应不大于 C 。
A、5％ B、10％ C、15％

7、要准确测量电器产品接线端子的温升，可以选用 C 来测量。
A、酒精温度计 B、水银温度计 C、热电偶测温仪

8、电器线圈内部的温升分布是不均匀的，它有一个温度最高点，标准规定线圈温升用 A 测量，测得的是平均温升。
A、电阻法 B、电压法 C、功率法

9、电器温升试验中使用的热电偶一般采用 B 热电偶。
　　 A、铁—康铜 B、铜—康铜 C、镍铬—铬硅

10、绝缘介电性能试验，以下 B 是不必要的试验。
A、绝缘电阻的测量 B、击穿试验 C、冲击耐压试验 D、工频耐压试验

11、交变湿热试验是 A 。
A、近似模拟大自然气候条件变化的试验方法
B、绝缘材料老化速度的间接测量方法
C、机械寿命、电寿命试验后的验证试验。

12、GB/T14048.1-2000中规定，工频耐压试验设备的试验电源容量应满足当其高压输出端短路时，电流不应小于 B 。
A、0.5A B、200mA C、100 mA

13、电器在分断时电路中 B 越大，电压越高，电弧越难熄灭。
A、电阻负裁 B、电感负裁 C、功率因数

14、使用类别为AC－3的交流接触器，额定接通和分断应能承受相当于AC－3类最大额定工作电流的 A 倍。
A、8 B、9 C、10

15、试验的操作程序为O-t-CO-t-CO，“O”表示：A
A、一次断开操作，B、一次闭合操作，C、连续操作

16、单八制判别法，八台接触器必须一直试到指定的机械寿命，如果其不合格的台数不超过 C 台，则认为试验通过。
A、3 B、5 C、2

17、固定导电铜排的绝缘件，着火危险试验温度应该优选 C 。
A、650℃ B、850℃ C、960 ℃

18、固体绝缘材料的漏电痕迹是指其表面在电场和电解液的联合作用下逐渐形成的 B 过程。
A、导热通路 B、导电通路C、传导通路

19、高频干扰试验电压的频率为1MHz,允许 B %。
A、±8 B、±10 C、±11

20、 A 是量度继电器的重要考核指标，是型式试验的重要内容之一。
A、准确度（误差）B、电压 C、电流

三、计算题
用电阻法计算交流接触器线圈通电时内部的平均温度，在周围环境25 ℃时用电桥测量出线圈冷态电阻值为2386欧。通电5小时后测得线圈电阻为2596欧，试计算此线圈内部平均温度为多少？
