全国首测 6热管CoolAge Z120散热器
出处：本站   作者：零晨雾
CoolAge Z120 WING/AERO散热器外观赏析一

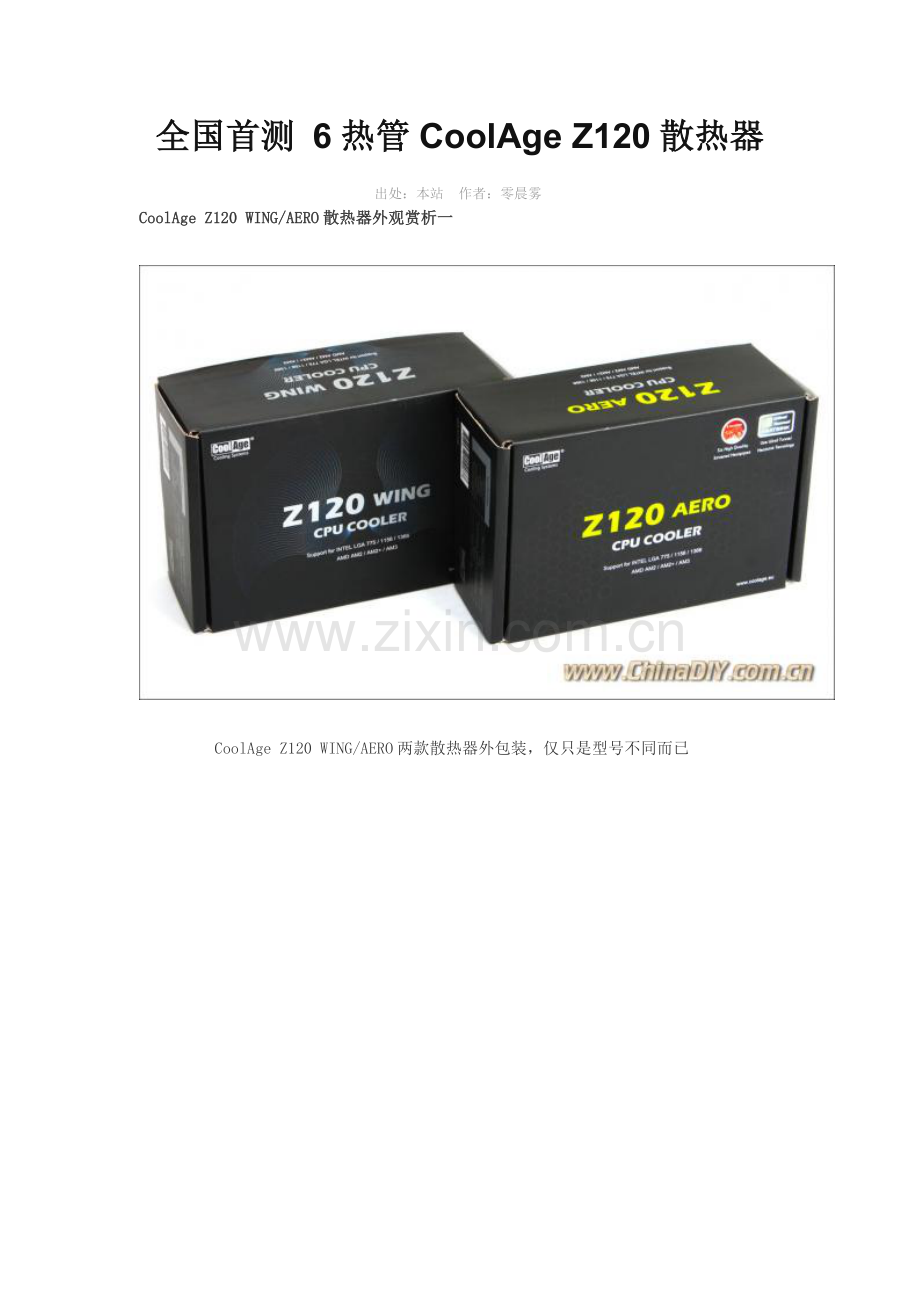

CoolAge Z120 WING/AERO两款散热器外包装，仅只是型号不同而已

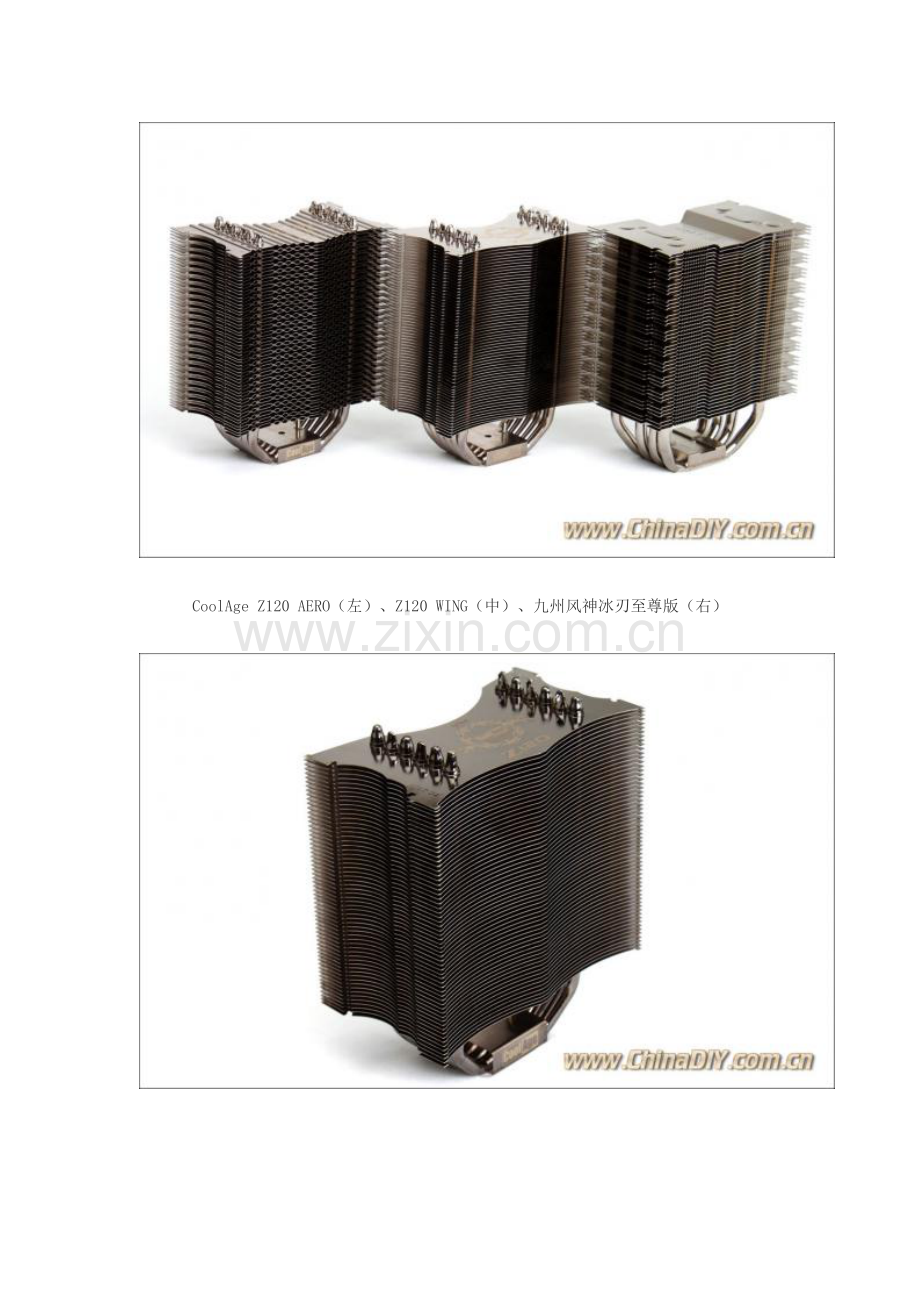

CoolAge Z120 AERO（左）、Z120 WING（中）、九州风神冰刃至尊版（右）

　　CoolAge Z120 WING/AERO两款散热器的外观设计尺寸相差不大，Z120 AERO在整体高度上稍高1mm。

　　CoolAge Z120 WING/AERO两款散热器唯一不同之处是散热鳍片设计上，Z120 WING散热鳍片为刀片式光亮设计，而Z120 AERO为凹凸蜂巢式设计，这种别有特色的设计主要是起到增加散热面积和降低风噪作用；Z120 WING散热器共有60片散热鳍片、鳍片间距为1.5mm、散热面积约为8600c㎡，而Z120 AERO散热器则有55片散热鳍片、鳍片间距为0.3~2mm、散热面积约为8000c㎡，散热鳍片厚度同样为0.4mm。
CoolAge Z120 WING/AERO散热器外观赏析一

CoolAge Z120 WING/AERO两款散热器外包装，仅只是型号不同而已

CoolAge Z120 AERO（左）、Z120 WING（中）、九州风神冰刃至尊版（右）

　　CoolAge Z120 WING/AERO两款散热器的外观设计尺寸相差不大，Z120 AERO在整体高度上稍高1mm。

　　CoolAge Z120 WING/AERO两款散热器唯一不同之处是散热鳍片设计上，Z120 WING散热鳍片为刀片式光亮设计，而Z120 AERO为凹凸蜂巢式设计，这种别有特色的设计主要是起到增加散热面积和降低风噪作用；Z120 WING散热器共有60片散热鳍片、鳍片间距为1.5mm、散热面积约为8600c㎡，而Z120 AERO散热器则有55片散热鳍片、鳍片间距为0.3~2mm、散热面积约为8000c㎡，散热鳍片厚度同样为0.4mm。
CoolAge Z120 WING/AERO散热器外观赏析二

　　两款Z120散热器散热鳍片与热管之间采用穿Fin工艺，再以镀镍层加强接触，处理工艺不错。

　　从正面和鳍片细节对比两款散热器，刀片式和蜂巢式散热鳍片设计，笔者感觉左边Z120 WING较为美观些。

　　两款Z120散热器侧面并未采用扣Fin工艺加固散热鳍片，普通用户会觉得这样在牢固性上欠佳，其实好的穿Fin工艺担心这样的问题是多虑的。

　　两款Z120散热器均采用6根6mm热管，底部为热管直触式设计，这种设计的好处是可以在成本和性能上取得平衡点。

　　Z120散热器附件中提供两套12025风扇扣具、4颗螺丝、4颗螺母、4粒橡胶圈以及一套全平台金属扣具。
Z120散热器安装教程

　　先将金属背板安装螺丝处的双面胶表层撕开。

　　然后粘在主板CPU背面处，安装螺丝。

　　在螺丝另一面套上塑胶圈固定螺丝。

　　安装好扣具背板、4颗螺丝，并在CPU表面涂抹上导热硅脂。

　　在Z120散热器底部有一根小柱子，中心位置有一下凹处，其用处是用来固定金属扣具和加强CPU中心受力点。

　　如图，金属扣具安装固定。

　　金属扣具穿过螺丝（如果是头次安装务必注意这点，否则会觉得很难安装），然后再拧上4颗螺母拧紧即可。

　　安装一颗12025风扇。

　　安装两颗12025风扇组成一进一出风道加强散热。

　　在安装内存时候特意拿了一套带马甲的内存（标准高度）安装，发现散热器扣具刚刚好跟内存散热片亲密接触，假如安装那类加高型散热片的内存就要考虑这个问题了。
测试平台及说明

　　测试中为了模拟高功耗CPU发热，我们将Intel I5-2500K加压至1.4V并超频至4.8GHz，并关闭CPU和主板各种节能技术，测试采用AIDA64记录CPU四个核心在满负载时的稳定平均温度，满负载软件选用ORTHOS。测试的环境温度保持在15°C左右，安装在唯纳智机甲战线封箱测试。

　　本次测试参考对象为相近价位的九州风神冰刃至尊版，搭配的风扇选用冰刃至尊版原装风扇两颗，并分单风扇和双风扇两组对比。

　　测试通过记录CPU风扇进风口温度、满载时CPU的稳定平均功耗、温度得出热阻，再以热阻逆换算成参考温度对比（这种测试方法不存在室温变化影响测试结果，更为科学）。

CPU风扇进风口温度监控点
散热器性能测试

　　在搭配单颗风扇情况下，在1200rpm时CoolAge Z120 WING/AERO表现均要比九州风神冰刃至尊版好3~4°C之间，而在1500rpm时同样保持3~4°C优势；Z120 AERO虽散热面积和鳍片数量不及Z120 WING，不过在单风扇测试中Z120 AERO以0.5°C左右轻微优势胜出。

　　搭配两颗风扇情况又是如何呢？如上图，Z120 WING/AERO两款散热器无论是在1200rpm*2还是在1500rpm*2风扇转速下，均以3~4°C优势打败九州风神冰刃至尊版，而同样Z120 AERO以 0.5°C微胜同门的Z120 WING，笔者分析认为这应属Z120 AERO散热鳍片凹凸设计提高散热面积和空气流通速度有关。

　　总的说，在散热性能方面，Z120 WING/AERO两款散热器凭借比九州风神冰刃至尊版更大的散热面积表现出更佳的散热效果，搭配双风扇时散热性能可再提升2°C左右，但鉴于风扇噪音问题，笔者建议搭配一颗1200rpm的12025风扇可获得散热性能和噪音的平衡点。
测试总结

　　通过笔者对CoolAge Z120 WING和Z120 AERO两款散热器的测试，这两款散热器在做工用料和细节处理上都很不错，6根6mm热管塔式侧吹是主流高端散热器的标配，整体散热面积较大，热管直触式设计，整体镀镍，其中Z120 AERO蜂巢式散热鳍片设计令其在性能上更胜一筹，不过在外观造型上笔者认为不及Z120 WING，正所谓“萝卜青菜各有所好"，外观设计上还是留给读者去评论吧。

　　虽两款Z120散热器的市场参考价为259元，不过实际成交价与九州风神冰刃至尊版相近，但其没有标配风扇。在散热性能测试中，Z120 WING/AERO这两款散热器在不同风扇转速和风扇个数的搭配测试中均表现出比冰刃至尊版要好3~4°C，这个差距在高端散热器中实属不易，测试使用的I5-2500K加压到1.4V超频至4.8GHz完成本次测试，满载温度在70°C左右，其散热性能是值得赞赏的，鉴于现冬季室温低较，笔者认为这两款散热器适合搭配I5-2500K或I7-2600K适当加压超频到4.5GHz可长期安全使用。

　　唯独不足之处是在扣具的安装上较为不够人性化，第一次安装时需多些耐心。总的说，CoolAge Z120两款散热器在200~300元级别中性价比不错，值得推荐！
