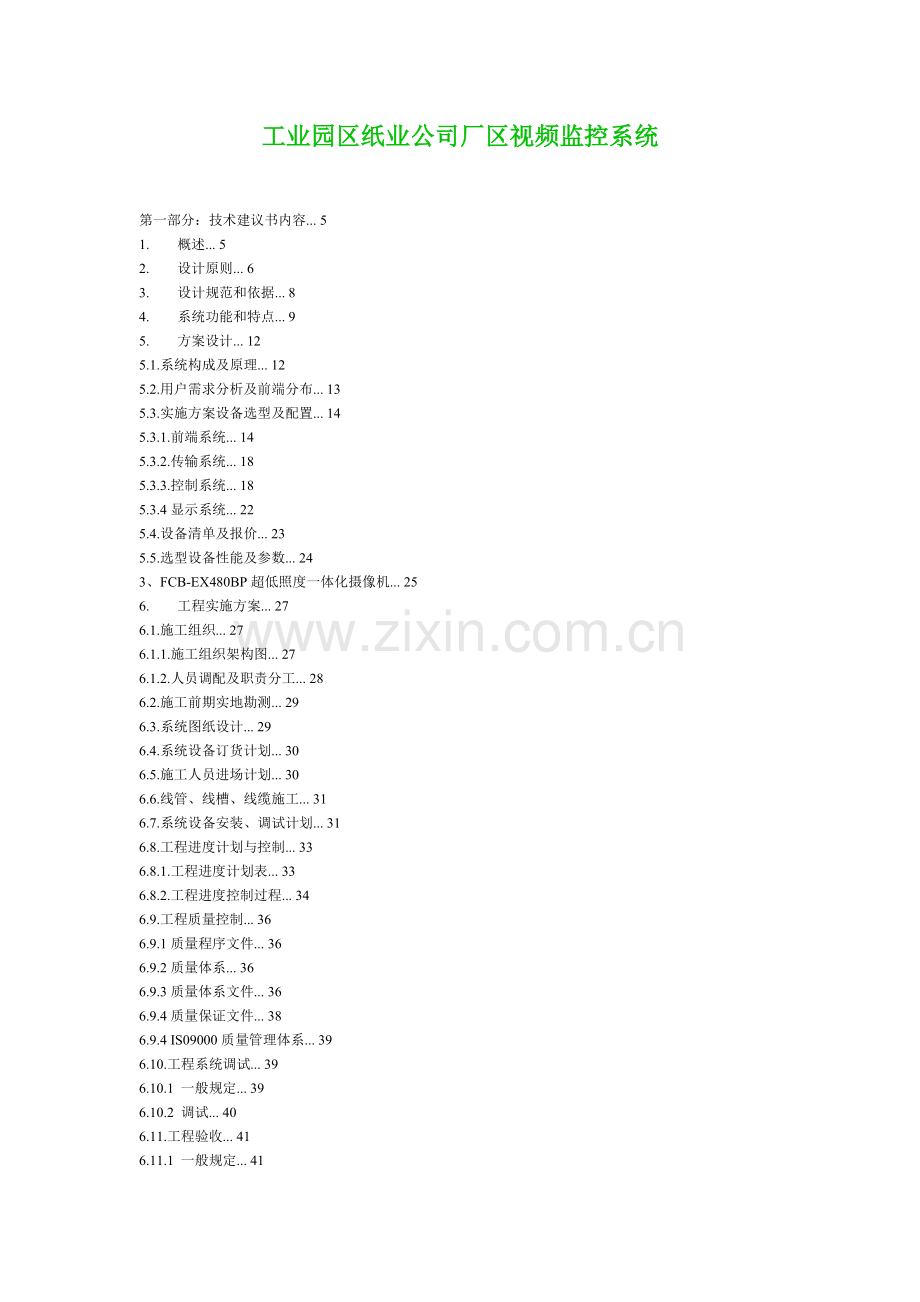

工业园区纸业公司厂区视频监控系统

第一部分：技术建议书内容... 5
1. 概述... 5
2. 设计原则... 6
3. 设计规范和依据... 8
4. 系统功能和特点... 9
5. 方案设计... 12
5.1.系统构成及原理... 12
5.2.用户需求分析及前端分布... 13
5.3.实施方案设备选型及配置... 14
5.3.1.前端系统... 14
5.3.2.传输系统... 18
5.3.3.控制系统... 18
5.3.4显示系统... 22
5.4.设备清单及报价... 23
5.5.选型设备性能及参数... 24
3、FCB-EX480BP超低照度一体化摄像机... 25
6. 工程实施方案... 27
6.1.施工组织... 27
6.1.1.施工组织架构图... 27
6.1.2.人员调配及职责分工... 28
6.2.施工前期实地勘测... 29
6.3.系统图纸设计... 29
6.4.系统设备订货计划... 30
6.5.施工人员进场计划... 30
6.6.线管、线槽、线缆施工... 31
6.7.系统设备安装、调试计划... 31
6.8.工程进度计划与控制... 33
6.8.1.工程进度计划表... 33
6.8.2.工程进度控制过程... 34
6.9.工程质量控制... 36
6.9.1质量程序文件... 36
6.9.2质量体系... 36
6.9.3质量体系文件... 36
6.9.4质量保证文件... 38
6.9.4 IS09000质量管理体系... 39
6.10.工程系统调试... 39
6.10.1 一般规定... 39
6.10.2 调试... 40

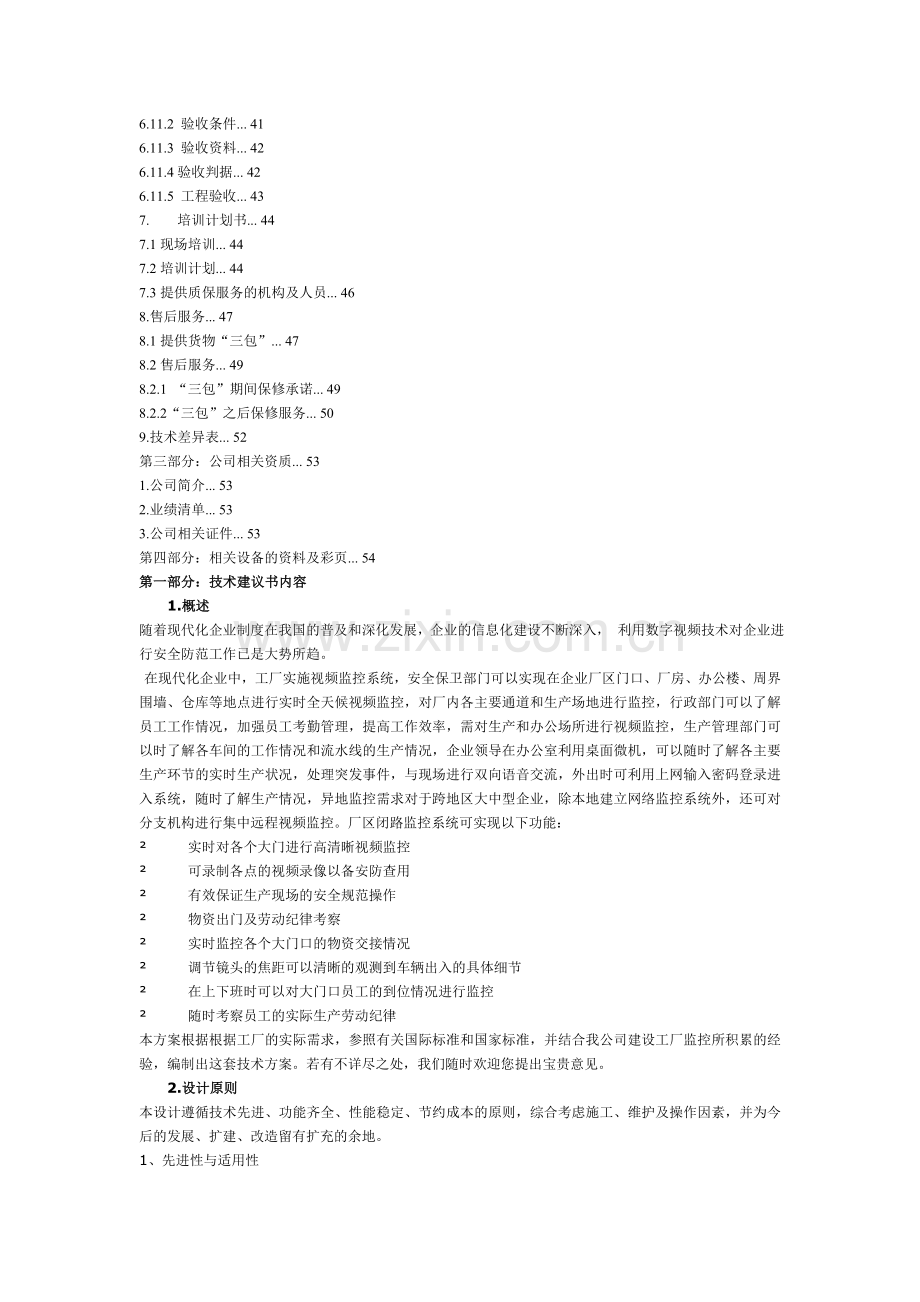

6.11.工程验收... 41
6.11.1 一般规定... 41
6.11.2 验收条件... 41
6.11.3 验收资料... 42
6.11.4验收判据... 42
6.11.5 工程验收... 43
7. 培训计划书... 44
7.1现场培训... 44
7.2培训计划... 44
7.3提供质保服务的机构及人员... 46
8.售后服务... 47
8.1提供货物“三包”... 47
8.2售后服务... 49
8.2.1 “三包”期间保修承诺... 49
8.2.2“三包”之后保修服务... 50
9.技术差异表... 52
第三部分：公司相关资质... 53
1.公司简介... 53
2.业绩清单... 53
3.公司相关证件... 53
第四部分：相关设备的资料及彩页... 54
第一部分：技术建议书内容
1.概述
随着现代化企业制度在我国的普及和深化发展，企业的信息化建设不断深入， 利用数字视频技术对企业进行安全防范工作已是大势所趋。
 在现代化企业中，工厂实施视频监控系统，安全保卫部门可以实现在企业厂区门口、厂房、办公楼、周界围墙、仓库等地点进行实时全天候视频监控，对厂内各主要通道和生产场地进行监控，行政部门可以了解员工工作情况，加强员工考勤管理，提高工作效率，需对生产和办公场所进行视频监控，生产管理部门可以时了解各车间的工作情况和流水线的生产情况，企业领导在办公室利用桌面微机，可以随时了解各主要生产环节的实时生产状况，处理突发事件，与现场进行双向语音交流，外出时可利用上网输入密码登录进入系统，随时了解生产情况，异地监控需求对于跨地区大中型企业，除本地建立网络监控系统外，还可对分支机构进行集中远程视频监控。厂区闭路监控系统可实现以下功能：
²        实时对各个大门进行高清晰视频监控
²        可录制各点的视频录像以备安防查用
²        有效保证生产现场的安全规范操作
²        物资出门及劳动纪律考察
²        实时监控各个大门口的物资交接情况
²        调节镜头的焦距可以清晰的观测到车辆出入的具体细节
²        在上下班时可以对大门口员工的到位情况进行监控
²        随时考察员工的实际生产劳动纪律
本方案根据根据工厂的实际需求，参照有关国际标准和国家标准，并结合我公司建设工厂监控所积累的经验，编制出这套技术方案。若有不详尽之处，我们随时欢迎您提出宝贵意见。
2.设计原则
本设计遵循技术先进、功能齐全、性能稳定、节约成本的原则，综合考虑施工、维护及操作因素，并为今后的发展、扩建、改造留有扩充的余地。
1、先进性与适用性
该系统方案集国际众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统面向各种管理层次使用，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作简便易学。
2、经济性与实用性
   充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比。
3、可靠性与安全性
系统的设计具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该工厂工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该工厂设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本工厂系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态掌握监视及报警情况。数字视频监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
3.设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)
7、《系统接地的型式及安全技术要求》（GB14050-93）
8、《安全防范工程程序与要求》（GA/T75-94）
9、《安全防范工程验收规则》（GA/T308-2001）
10、《工业电视系统工程设计规范》(GBJ 115)
11、《安全检查防范系统通作图形符号》（GA/74-94）
12、《消防联动控制设备通用技术条件》（GB 16806—1997）
13、《火灾自动报警设计规范》（GB50116-98）
4.系统功能和特点
 本系统既先进、实用、成熟、可靠，又具有开放性和可扩展性，兼顾投资合理、效益最佳的目的。数字视频监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本工厂的环境需要,并结合功能需求建立本工厂数字视频监控，
    对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
1)实现各种遥控信号
²        云台控制：上、下、左、右
²        镜头控制：变焦、聚集、光圈
²        录像控制：定点录像、时序录像
²        防护罩控制：雨刷、除霜、风扇、加热
2)对视频信号进行时序、定点切换、编程。
3)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。
4)接收电梯层楼叠加信号。
5)实现同步切换：电源同步或外同步。
6)接收安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。
7)内外通信联系。
8)安保监视电视系统与安全报警系统联动时，能自动切换、显示、记录报警部位的图像信号及报警时间。
9)电源控制：摄像机由安保控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。
5.方案设计
   根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，  同时接合工厂的实际情况及未来的发展趋势，特制定本方案。
5.1.系统构成及原理
数字视频监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。
5.2.用户需求分析及前端分布
系统共设计20台摄像机，分别设计在工厂的各类主要进出口、工厂内部的主要公用设施场所、工厂内人群密度较大的流动区域和集散地、工厂车间内等安装监控探头进行现场实时监视录像，以保证工厂警力可以有效地杜绝隐患发生和单位领导随时监看工厂内工人的工作情况等。本工厂前端分布情况，具体参见如下信息点统计表。
◇     在工厂的出入口和周界区域安装彩色一体化摄像机共5台，用于监视进出厂区的人员情况；
◇     办公楼二楼走廊和办公楼一楼值班室安装定焦彩色摄像机共2台，用于监看人员的出入活动情况；
◇     在工厂的生产、加工、仓库和成品车间等安装彩色摄像机共13台，用于监看车间的生产加工环节及方便企业领导随时考察员工的实际生产情况和劳动纪律等，保证生产安全提高工作效率；（其中成品车间和仓库安装3台全方位云台一体化摄像机，纸浆车间共安装10台定焦彩色高清晰摄像机）
◇     在厂区周边围墙铸栏上加装200米红外双锏探测器。用于防控不法人员在利用夜晚黑暗情况进入厂区，红外报警设备24小时启动，自动电话报警。

数字视频监控系统分布表
编号
位置分布
需求分类
单位
数量
备注
1
厂区周界
全方位云台彩色摄像机
台
2

2
厂区出入口
全方位云台彩色摄像机
台
2

3
厂区大院
全方位云台彩色摄像机
台
1

4
厂区办公楼一楼值班室
定焦高清晰彩色摄像机
台
1

5
厂区办公楼二楼走廊
定焦高清晰彩色摄像机
台
1

6
造纸一车间
定焦高清晰彩色摄像机
台
5

7
造纸二车间
定焦高清晰彩色摄像机
台
5

8
仓库
全方位云台彩色摄像机
台
1

9
纸加工车间
全方位云台彩色摄像机
台
2

5.3.实施方案设备选型及配置
5.3.1.前端系统
1、摄像机的选择
    摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。
    1)色彩： 彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。
    2)清晰度：彩色摄像机的水平清晰度为480线。
    3)照度： 彩色摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.2Lux。
    3)同步： 系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。
    4)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。
    5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。
    6)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。
    7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。
    8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。
2、镜头选择
  3、防护罩
防护罩分为室内型和室外型两种。室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。
4、云台
云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。
　　全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。
一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s以上。
5、解码器
解码器一般与矩阵控制主机配套使用，主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。
6、前端系统配置表
编号
产品名称
产品型号
单位
数量
备注
1
彩色一体化摄像机
Sony fcb480bp
台
8

2
云台
Yaan5407
套
8

3
定焦彩色摄像机
Sony scc48p
台
12

5.3.2.传输系统
监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统包括视频信号和控制信号传输两部分。
1、视频信号传输
一般采用同轴电缆传输视频基带信号，也可采用光缆传送电视信号以及用平衡电缆对也就是利用电话电缆传送。由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小。但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。信号传输带宽为50Hz～4MHz，当传输距离在200m以内时，用同轴电缆传送，其衰减的影响一般可不予考虑；当传输距离大于200m时，电缆衰减量较大，为了能把整个带宽内不同频率的信号进行传输，必须使用电缆补偿放大器。某些场合，布线非常困难时，可以采用无线传输如微波定向传输，但它要占用频率资源，需经无线电管理委员会核准。
2、控制信号传输
对于CCTV，常用的控制方式有直接控制、编码控制、同轴视控。目前直接控制由于线缆过多，很少采用。编码控制是将全部控制命令数字化(调制)后再传输，到控制设备后再解调，还原成直接控制量，可节约线缆。这种方式传输距离长，目前工程中采用较多。同轴视控就是控制信号与视频信号共用一条同轴电缆，利用频率分割或视频信号消隐期传输控制信号的方式传输，但价格较贵。
3、管槽敷设
为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。
5.3.3.控制系统
5.3.3.1模拟控制系统
1、视频矩阵切换器
对多路视频输入信号和多路视频输出信号进行切换和控制，可以通过电子开关，组成切换矩阵，使任一路输入可切换至任一路输出。设计时应满足必要的视频输入／输出容量，并易扩展。一个CCTV系统除主控键盘外，还可根据需要设置分控键盘。
在数字视频监视系统中，摄像机数量与监视器数量的比例在2:1到5:1之间，为了用少量的监视器看多个摄像机，就需要用视频切换器按一定的时序把摄像机的视频信号分配给特定的监视器，这就是通常所说的视频矩阵。切换的方式可以按设定的时间间隔对一组摄像机信号逐个循环切换到某一台监视器的输入端上，也可以在接到某点报警信号后，长时间监视该区域的情况，即只显示一台摄像机信号。切换的控制一般要求和云台、镜头的控制同步，即切换到哪一路图像、就控制哪一路的设备。
2、双工多画面视频处理器
能把多路视频信号合成一幅图像，达到在一台监视器上同时观看多路摄像机信号。常用的16画面分割器，又称为多画面视频处理器，双工的另一个用途是用一台录像机同时录制多路视频信号，并具有单路回放的功能，即能选择同时录下的多路视频信号的任意一路在监视器上回放。
3、多画面分割器
将多个画面通过视频数字处理合并成分割状的一个画面，就出现了多画面分割器。现有4画面分割器，9画面分割器，16画面分割器。这样用一台监视器，一台录像机上能同时监看、记录4、9、16个画面，多画面分割器通常分为三类：
²        单工画面处理器：单纯监看一个画面，记录分割画面。
²        双工画面处理器：在监视单画面、分割画面同时，可以进行记录。
²        全双工画面处理器：在监视、记录的同时，可以进行记录信号回放。
在大型的数字视频监视系统中摄像机的数量多达数百个，但监视器的数量受机房面积的限制要远远小于摄像机的数量，而且其数量大多也不利于值班人员全面巡视。为了实现全景监视，即让所有的摄像机信号都能显示在监视器屏幕上，就需要用多画面分割器。这种设备能够把多路视频信号合成为一路输出，进入一台监视器，这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号，而且它还可以用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能，即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放像。
4、视频分配器
一路视频信号可同时分配成多路视频输出。
5.3.3.2 数字化图像监控系统
      以同轴电缆传输视频信号，称之为传统的模拟信号传输方式，这种方式传输，在较短距离内(如200m左右)视频信号的衰减不大，如果超过200m，则必须对视频信号进行补偿放大。常规的数字视频监控系统较适合在一座建筑物或较小的地域范围内使用。
数字化监控系统是将计算机网络技术、多媒体技术与数字视频技术相结合，适用于远距离传输多路视、音频信号。实际上就是将模拟信号进行数字化，并对其压缩编码，通过计算机网络及数字多媒体技术来传输视频图像。
数字化监控系统将计算机网络技术、多媒体技术与图像监控技术有机结合在一起，能高清晰、同步地传输图像信号，是一项全新的安保电视系统，它已成为现代化楼宇管理的有力工具。
数字化图像监控系统可实现远程图像监控，把分散在各地的监控点通过计算机网络有机联系在一起并利用了多媒体技术，增强了整体安全和图像监控的自动化管理能力。
目前不少公司的产品均使用了特殊的压缩方法，采用了动态存储技术，从而保证了图像的质量。数据压缩和图像、声音的复合全部由硬件完成，在一个系统上可实现16路的实时监控。16路信号可同时存储，而且视频图像的不丢帧，动态存储技术保证了监控端图像的连续性和高清晰度。
5.3.3.3数字硬盘录像系统
1、数字监控硬盘录像系统的功能
数字硬盘录像是当今安保电视系统领域最新型的、性能最卓越的数字化图像记录设备，它将监控系统中所有的摄像机摄取的画面进行实时数字压缩并录制存档，可以根据任意检索要求对所记录的图像进行随机检索。由于采用了数字记录技术，能大大增强录制图像的抗衰减、抗干扰能力，因此无论经过多少次的检索或录像回放都不会影响播放图像的清晰度，而传统的模拟方式记录的录像带在经过若干次检索及回放后，图像质量将会有一定的衰减并引起信号信噪比的下降。当需要对已存储的图像进行复制时，数字记录的图像不存在复制劣化的问题，而模拟方式记录的图像每经过一次复制就要劣化一次。
数字硬盘录像系统是集计算机网络化、多媒体智能化与监控电视为一体，以数字化的方式和全新的理念构造出的新一代监控图像硬盘录像系统。系统在实现本地数字图像监控管理的同时，又能实现监控图像画面的远程传送，加强了整体安全管理。在系统中，所有图像数据均以数字形式保存，这与传统的模拟信号系统相比较，打印出的照片具有更高的清晰度和逼真感，数据的传输更可靠，速度更快。系统以模块化设计为基础，各个模块包括：信号采集模块、监控模块、图像录制模块、远程访问模块和中央控制模块。整个系统维护简便，易于安装。
由于数字硬盘录像设置在计算机系统中，信息可以自由传递到网络能够到达的范围，因此监控图像的显示不再拘于传统的图像切换方式，可以根据需要在任何被授权的地点监控任何一处的被控图像，使系统具有极强的安全管理能力。监控图像通过图像录制模块以高压缩率存储于高容量磁盘阵列中，可随时供调阅、快速检索。也就是说，可将多个摄像机(目前最多为16个)的多路图像实时显示于一台监视器上，同时，还可将所有的图像录制于其内置的硬盘驱动器中，以备回放、查找和转换，并可将图像备份至外置硬盘中。所有操作，都可在遥控器上完成，从而摆脱Windows操作系统，避免了死机现象。相对于传统的磁带记录方式，操作简便，可靠性，回放质量更高。所有记录可供长时间保存，重复利用率极高。还可被转录制成光盘用于存档保存。在大于40G的硬盘配置下，动态录像约可以存储一个月甚至更长时间。
2、数字监控硬盘录像系统的主要特点
(1)  高效率，耐用，节省维修费用。
数字硬盘录像，使已录制图像的抗衰减、抗干扰能力大大增强，可以反复录像、回放、检索而不失真和破坏，高效耐用，节省了很多维修费用。与传统的录像带的图像存储经长期使用容易损坏相比较具有极大优越性。
(2)  与现有的安保电视系统设备可兼容。
在现有的安保电视系统配置设备的基础上，只是更换旧的盒式录像机和多画面视频处理器，仍可保留系统配置的其他设备。
(3)  采用特殊的压缩存储技术。
采用特殊的压缩存储技术，以满足高活动性的动态清晰度录像以及高效率的压缩存储这两方面的要求，目前有的借用标准的MPEG压缩存储技术，有的采用D-TEG编码压缩方法来达到高效压缩率比。
(4)  高速搜索和清晰度静像。
由于系统采用硬盘存储图像，故系统能提供快速搜索功能和高清晰度静像。图像分辨率一般可达：752X 582或640X480像素。录像速度：25帧／s。回放速度：25帧／s。录像和回放前都可以准确到年／月／日／时／分／秒，并可以独立调节每路画面的色彩、亮度、对比度和色饱和度。
（5）保密性强。
传统电视监控系统中使用磁带记录所发生的实时图像，但若一旦为犯罪分子所掌握，这就为犯罪分子销毁证据、替换或抹掉录像带内容等多项技术犯罪提供了机会，因为任何人员，只要能够接触到录像机就可以进行各种操作。而数字化电视监控系统中图像的播放是由计算机程序来控制，对图像存档、回放和状态设置等操作均有严格的密码控制，即使是操作人员，如果不知道密码或其密码的权限不包含有上述操作内容，就无法知道已录制图像的内容。另外，由于采用的是硬盘录像，不需要更换存储媒体，任何人都很难取走硬盘，或者取走也无法回放，保密性极强。
5.3.3.4控制系统配置表
编号
产品名称
产品型号
单位
数量
备注
1
监控主机
Ge420p
台
1

2
云台控制卡
20/1
台
1

5.3.4显示系统
1、显示与记录
显示与记录设备一般均安装在安保控制室，主要由黑白／彩色监视器、录像机及视频处理设备组成。
1)黑白／彩色专用监视器
实现对摄像机视频信号再现图像的设备，一般要求黑白监视器的水平清晰度应大于600线，彩色监视器的清晰度应大于350线。
2)录像机
它是监视系统的记录和重放装置，一般采用时滞录像机，用普通180min的录像带可以录24h以上，甚至可达480h，960h，并可用控制信号自动操作录像机的遥控功能。对于与安全报警系统联动的摄录像系统，宜单独配置相应的时滞录像机，目前已可采用数码光盘记录、计算机硬盘录像。
5.4.设备清单及报价
序号
产品名称
产品型号
单位
数量
价格（元）
合计（元）
备注
1
数字硬盘录像机
Ge420p
台
1
15200
15200

2
彩色高清晰度摄像机
Sony scc48p
台
12
1100
13200

3
全方位云台
Yaan5407
台
8
680
5440

4
彩色一体化摄像机
Sony fcb480bp
台
8
1680
13440

5
精工镜头
3.5-8m
台
12
320
3840

6
红外联动报警主机
BA308
台
1
1300
1300

7
云台支架
30c
根
8
50
400

8
支架
20b
根
12
28
336

9
加长杆
20c
根
48
15
720

10
室内护罩
铝制
套
20
26
520

11
云台控制卡
20/1
块
1
300
300

12
红外探测器
Abe200
套
5
590
2950

13
电源
3A/12V
块
7
220
1540

14
显示器
宏基17”
台
1
960
960

15
视频线
SRV75-5
米
4000
1．85
7400

16
控制线
RVVP2*0.3
米
2000
1．60
3200

17
信号线
RVVP2*0.2
米
1000
1．52
1520

18
12V、电源线
RVVC2*0.3
米
1800
1．50
2700

19
接头

100

20
设备总额

75066

21
工程施工费

7500

22
税金

3000

23
工程总额

85566

5.5.选型设备性能及参数
1、GOYTELDENE全实时数字硬盘录像机GE420P
技术规格：
²        操作系统：Windows2000
²        压缩格式：H.264硬压
²        视频输入：16路全实时
²        音频输入：4路音频
²        录像速度：400帧/秒
²        系统分辩率：704×576/352×288
²        画面分割：1、4、9、16
²        智能搜索：时间、通道、事件
²        录像模式：手动、自动循环、报警驱动、移动侦测
²        报警输入模式：需加载WA-ND110报警解码器
²        报警输出模式：需加载WA-ND110报警解码器
²        云台镜头控制：可以
²        储存方式：IDE/FDD/DAT/DVD-RAM
²        看门狗功能：有
²        电源：220-230V
²        外形尺寸：400（W）×177（H）×550（D）mm
²        硬盘标配：80G
²        传输方式：LAN、PSDN、ISDN、ADSL
²        传输通道：1-16路
²        检索：网络监看、网络录像、网络检索同工
²        云台控制：可网络控制云台、镜头
2、彩色高清晰度摄像机  SONY SCC488P
技术规格：
²        图像传感器：1/3”SONY Super HAD CCD
²        有效像素：PAL：752（水平）*582（垂直）NTSC：768（水平）*494（垂直）
²        感光面积：4.9mm*3.7mm
²        信号系统：PAL/NTSC制式
²        水平清晰：480电视线
²        镜头安装方式：C/CS格式可选
²        自动增益控制：开启/关闭可选择
²        背光补偿：开启/关闭可选择
²        电子快门：开启/关闭可选择
²        快门速度：1/50(1/60)---1/100,000(秒)
²        自动光圈镜头：VIDEO/DC伺服型可选择
²        白平衡：自动跟踪白平衡
²        信 噪 比：大于48db
²        最低照度：F1.2时,1.0Lux
²        视频输出：1.0VP-P,75欧姆
²        所需电源：DV 12V/AC24V
²        功率消耗：小于2.8W
²        插　　口：VIDEO OUT (BNC)
²        尺　　寸：58mm*50mm*115mm
3、FCB-EX480BP超低照度一体化摄像机
技术规格：
²       4光学CCD图像传感器；
²       彩色黑白自动转换，感应红外灯；
²       最低照度：0.002Lux/ F1.4；
²       内置18倍光学变焦镜头F=4.1 to 73.8mm（F1.4~3.0）；
²       具有报警功能；
²       具有隐私遮蔽功能；
²       具有水平反转功能；
²       具有垂直反转功能；
成像器件
1/4typeIT CCD(Exview HAD)
像素
752(H)×582(V)
水平清晰度
480TVL
镜头
内置18倍光学变焦镜头F=4.1 to 73.8mm（F1.4~3.0）
数字变倍
12x
聚焦方式
自动/手动/单键触发/隔时自动/变倍触发
视场角
48度（近端），2.7度（远端）
最短物距
10mm(近端)，800mm（远端）
同步方式
内部/外部（V-Lock）
信噪比
大于50dB
最低照度
0.002Lux(彩色转黑白)
增益控制
自动/手动（-3 to 18dB，3dB段）
白平衡
自动/ATW/室内/室外/单键手动
背光补偿
开启/关闭可选择
电子快门
1～1/10000s
AE控制
自动/手动/优先模式/亮度/EV补偿/逆光补偿
图像特效
彩色，反转，艺术，黑白，暴光，镶嵌，压缩，伸展，静止，闪烁
EV补偿
-10.5-10.5
防闪烁
自动
控制接口　
RS-232/RS-485/电平
视频输出
VBS 1.00Vpp同步负片
工作温度
0℃～50℃
电源
1.5w～2.5w/DC12V/AC24V
重量
约225g
尺寸
53.2mm*57.5mm*88.5mm
外形美观，安装方便。
6.工程实施方案
   为了确保工厂工程质量、进度,我司将成立一个具有丰富的工程设计、实施及工厂管理经验的精干队伍组成的系统工程工厂部,全面负责深化设计、组织施工、及其他工厂管理工作，其具体实施：
6.1.施工组织
6.1.1.施工组织架构图
根椐工厂工程的具体情况,我公司工厂部组织架构图如下：
电子有限公司

纸业监控工程

工程经理

公司专家组

工程副经理

技术主管工程师

工程总经济师

施工技术室

安质监察室

计划财务室

物资机械室

综合办公室

作业一班

作业二班

作业三班
6.1.2.人员调配及职责分工
6.1.2.1.重要岗位
1. 工程总监
工程第一负责人。必须对工厂系统的技术、施工有深入的了解，并有丰富的工程经验，在工程实施过程的关键节点，能把握技术方向，做出切实的指导。
2．工厂经理
全权负责工厂在实施过程中与用户、供货商之间的协调、洽商及订货等，处理所有有关系统的审批，负责对工程工厂进行进度、质量、成本的全面管理与控制。
3．驻地经理
    对工厂范围内的各项工程进度、质量、安全、成本及场地进行监督管理，并全面负责。编制工程工厂施工组织设计，包括工程进度计划和技术方案。在现场与施工队伍进行协调，对工厂施工进度进行有效控制，严格执行有关技术规范和标准，严把质量关。
6.1.2.2.重要部门
1．设计技术
对工厂有关图纸会同各分包进行深化设计，对有关内容进行配合，并参照行业规范提出见解。针对工厂的需求和监控设备的工艺设计要求，深化工厂系统的功能设计与系统设计，完成整个工厂系统工程的改造。在实施过程中，就现场的变更情况及时地完成变更设计。
2．工程部
在工厂经理及驻地经理领导下，对工程施工质量、进度与技术落实进行负责。工程部的人员应按工厂的规模与特点，对工厂系统分大类进行管理，即工程技术人员的职业专长与其管辖的系统应相近。
3．调试维修
对各已完成的系统进行计量、调试，对有关设备进行日常维护。在系统移交后对有关系统继续进行跟踪维护，并负责对工厂指定或雇佣的管理及操作人员进行培训，使其能熟练掌握并操作有关设备。
4．进度控制
配合有关人员，, 严格按照预订的工期施工，并将细节落实到实处。当发生必要的进度调整时，重新审视进度计划，协调各有关部门与单位，作出新的计划。
5. 安全管理
负责监督施工现场的安全措施、消防、保卫等工作，在器材与设备已安装完毕的场合，负责现场的产品保护。
6.1.2.3.人员配备
根据进度计划，安排3个施工班同时在建筑物内施工段流水作业。各班组主要工人有4-6人，高峰期人数约8人，并根据实际工程量和进度计划增减。
工种名称
人数
智能安装（作业一班）
4-6
智能安装（作业二班）
4-6
智能安装（作业三班）
4-6
其他
3
6.2.施工前期实地勘测
根据工厂用户需求，并根据系统工程的施工方案设计依据及技术要求和有关标准、规定。对于工厂的设计方案，参照工厂相关部门的评审提出的修改意见，经认真分析，加以完善。完善后的设计方案，经评审征得工厂相关部门确认后，据此开展工作。
根据已确认的工厂系统工程的设计方案，与工厂相关部门确认系统工程的有关土建资料，并进行实地勘测，确认工程所需的辅材情况及进场前的准备。
6.3.系统图纸设计
根据经工厂相关部门确认后的设计方案及实地勘测数据资料，进行系统方案等深化设计——施工图的设计。
图纸设计后将由设计院、设计单位、其它施工单位一同会审，并达成
