认识仓储设施与设备.ppt

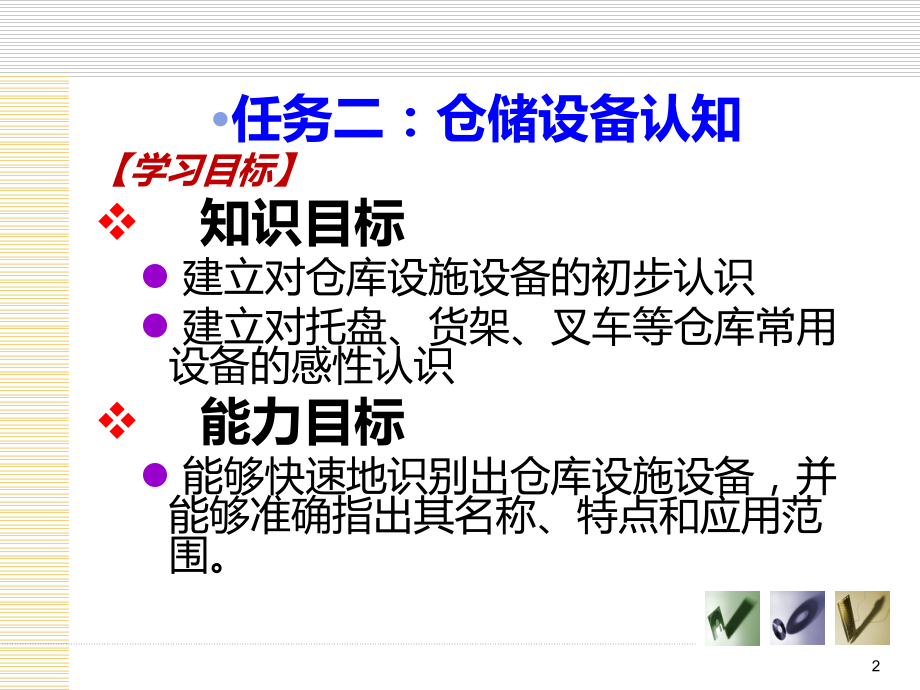

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第,12,章 物流技术及装备,任务二 走进仓储,-,仓储设备认知,信息工程系,物流管理教研室,袁霞,现代物流概论,1,任务二：仓储设备认知,【,学习目标,】,知识目标,建立对仓库设施设备的初步认识,建立对托盘、货架、叉车等仓库常用设备的感性认识,能力目标,能够快速地识别出仓库设施设备，并能够准确指出其名称、特点和应用范围。,2,江苏百马仓储公司主要经营各种日用消费品大批量的储存服务。其产品包括洗化用品、饮料、纸尿裤、电池等。它是一家新成立的公司，已经租用了附近一家空置的仓库。请你根据该公司经营的产品配置相关的仓储设备。,思考一下：,常见的仓库设备有哪些？各有怎样的特点？,任务描述：,3,任务分析：,4,仓储设备,是指仓储业务所需的所有技术装置与机具，即仓库进行生产作业或辅助生产作业以及保证仓库及作业安全所必需的各种机械设备的总称。,托盘,一,货架,二,装卸搬运设备,三,知识准备：,5,一、托盘,1.托盘认知,托盘：,是物流过程中承载货物的集装单元化工具之一，是与,搬运装卸机械配套使用,的重要的集装器具,6,2.常用托盘,（1）平托盘,适用范围最广、利用数量最大、通用性最好的托盘种类。现在几乎成为,托盘的代名词,，只要一提托盘，一般都指平托盘。如下图所示,一、托盘,7,2.常用托盘,(,3),柱式托盘,其结构是托盘的四个角有钢制的立柱，柱子上端可用衡量连接，形成框架型。可防止,倒塌,和,承重，能够作为移动的货架。,一、托盘,8,2.常用托盘,（3）,箱式托盘,柱式托盘是在平托盘上发展形成的，多用于装载一些,不易包装或形状不规则的散装货物,，如蔬菜、瓜果等。,一、托盘,9,2.常用托盘,（4）轮,式托盘,轮式托盘是在平托盘+柱式托盘或箱式托盘的底部装上脚轮而成，既便于机械化搬运，又宜于短距离的人力移动。,一、托盘,10,二、货架,1.货架认知,货架是指专门用于存放成件货品的保管设备。,中华人民共和国国家标准物流术语（,GB/T 18354-2006,）对货架的定义是,“,用支架、隔板或托架组成的立体储存货物的设施。,”,。,可以充分利用仓库空间；,存取方便、便于记数；,便于机械化和自动化操作,货架作用,存入货架货物互不挤压，损耗小；,11,2.常用货架,（1）层架,层架由,立柱、横梁、层板,构成，层间用于存放货物。存取作业方便，适合存放多品种、少批量的货物。,层格式层架 抽屉式层架,二、货架,抽屉式层架主要用于存放比较贵重或怕尘土、怕湿的小件物品。,你在生活中见过么？,12,二、货架,2.常用货架,（2）托盘货架,托盘货架专门用于存放堆码在托,盘上的货物，其基本形态与层架类似。,13,二、货架,2.常用货架,（3）阁楼式货架,阁楼式货架是将储存空间做上、下两层规划，利用钢架和楼板将空间间隙隔为两层，下层货架结构支撑上层楼板，在厂房地板面积有限的情形下，可作立体规划，有效地充分利用空间。,14,二、货架,2.常用货架,（4）悬臂式货架,悬臂式货架是在立柱上装设杆臂构成的。,适合存放长条物料。，不利于机械化作业。,15,二、货架,2.,常用货架,（5）移动式货架,移动式货架底部装有滚轮，通过开启控制装置，滚轮可沿道轨滑动。存取密度大，操作不方便。,适用于档案馆、图书馆、银行、企业资料室、冷冻库、恒温室等,。,16,二、货架,2.,常用货架,（6）重力式货架,重力式货架又称流动式货架，其原理是利用货品的自重，使货品在有一定高度差的通道上，从高向低处运动，从而完成进货、储存、出库的作业，适合,先进先出可以配合拣选作业,。,托盘重力货架 箱式重力货架,17,二、货架,2.,常用货架,（7）贯通式货架,贯通式式货架是指托盘的存放由里向外逐一存放，叉车存、取同一托盘时用相同通道。,不能做到先进先出要求不高，适用批量存取、不受保管时间限制的货物存储。,18,二、货架,3.,货架的选择,货架的种类很多，要综合考虑,货品特性、存取性、入出库量、搬运设备、厂房结构,等多个因素来选择合适的货架，同时还应考虑货架安全等因素。,货架种类,主要适用范围,抽屉式,比较贵重或怕尘土、怕湿的小件货品,托盘货架,适于存放整托盘货物,阁楼式货架,适用于各种类型货品的存放，上层放轻量货物，可有效利用空间,悬臂式货架,适用于长条状或长卷状货品,移动式货架,适用于各种类型货品的存放，能充分利用通道空间,贯通式式货架,适用于量多样少货品；不适合太长或太重货物,重力式货架,适应多品种小批量货物，先进先出可配合拣选作业,部分通用货架的种类及各自适用范围,19,三、装卸搬运设备,概念：,装卸搬运设备：就是实现货物在垂直方向和水平方向上移动的机械装置和设备。,主要的装卸搬运设备有：叉车、堆垛机和输送机等；,装卸搬运的概念？,20,三、装卸,设备,1.,叉车的认知,（一）叉车的概念,中华人民共和国国家标准物流术语（,GB/T 18354-2006,）对叉车（,Fork lift Truck,）的定义是，,“,具有各种叉具，能够对货物进行升降和移动以及装卸作业的搬运车辆。,”,叉车具有灵活性，通用性以及装卸搬运双重功能的作用,21,三、装卸设备,1,.,叉车的认知,（一）常见叉车,（1）平衡重叉车,平衡重安装在以前轴为轴线的叉车上，是叉车上最重的部件用来帮助叉车负载时保持平衡,。,22,三、装卸设备,1,.,叉车的认知,（一）常见叉车,（1）平衡重叉车,叉车适用于在露天货场作业，一般采用充气轮胎，运行速度较快，爬坡能力较好,。,内燃机式叉车 蓄电池式叉车,23,三、装卸设备,1,.,叉车的认知,（二）常见叉车,（2）侧面式叉车,侧面式叉车门架和货叉位于车体的一侧。主要用于长料货物的搬运，这种叉车所需通道宽度也较小。,24,三、装卸设备,1,.,叉车的认知,（3）前移式叉车,前移式叉车有前伸的支腿。它的的门架（或货叉）可前后移动，,此种,叉车适用于工厂车间、仓库内效率要求不高，但需要有一定堆垛、装卸高度的场合,。,（二）常见叉车,25,三、装卸设备,1,.,叉车的认知,（4）拣选式叉车,主要作用是可实现高位拣货，操作者与货叉一起上下运动，适用于,多品种少量的拣选式高层货架,。,（二）常见叉车,26,1,.,叉车的认知,（三）叉车的选择,主要根据各系列叉车的特点及其适用的环境进行选择。,平衡重叉车主要用于露天货场作业,前移式叉车一般用于室内作业,拣选式叉车可实现高位拣货，操作者与货叉一起上下运动,侧面叉车主要用于长料货物的搬运,三、装卸设备,27,2、巷道堆垛机的认知,巷道堆垛机,是在高层货架的巷道内来回穿梭运行，将位于巷道口的货物存入货格；或者，取出货格内的货物运送到巷道口的高效率装卸搬运设备。,每一个巷道配置一台，,成本较大；适合与高层货架配合使用，效率较高。,三、装卸设备,28,3、输送机的认知,（一）输送机的概念,输送机械是按照规定路线连续或间歇地运送散装物料和成件物品的搬运机械。,按照结构方式可以分为带式输送机、辊道输送机、悬挂式输送机,三、装卸设备,29,3、输送机的认知,（二）常见输送机,（1）带式输送机：主要传送装置是皮带的输送机。,适合传送散料、和成件的货物。,三、装卸设备,30,3、输送机的认知,（二）常见输送机,（,2.,）辊道输送机：,是由一系列以一定间距排列的辊子组成的用于运送,成件货物或托盘货物,的输送机械。,三、装卸设备,31,3、输送机的认知,（二）常见输送机,（,2,）悬挂式输送机：能够适应复杂的工艺路线，满足生产线上的工艺特性要求。,三、装卸设备,32,小结,托盘的认知：,平托盘、柱式托盘、箱式托盘、轮式托盘,货架的认知,：,装卸搬运设备的认知：,叉车,巷道堆垛机,输送机,超高清自动化仓库仿真,33,任务实施,江苏百马仓储公司主要经营各种日用消费品大批量的储存服务。其产品包括洗化用品、饮料、纸尿裤、电池等。它是一家新成立的公司，并租用了附近一家空置的仓库。请你根据该公司经营的产品配置相关的仓储设备。,1,、明确仓储目标。,根据任务描述，总结出该公司在仓库作业过程中将会用到下列设备：,货架,装卸搬运设备,托盘,34,任务实施,1）各种日用消费品规格多样，箱式包装可堆码且批量较大，因此适合用,托盘存放,A、平托盘 B、柱式托盘,C、箱式托盘 D、轮式托盘,）。,2）由于本案例中是旧仓库改造，仓库高度有限，并且货物为出入库频率比较大，需要配合拣选作业，所以适合选用,货架。,（多选),A.托盘货架 B.重力式货架 C.阁楼式货架,D.移动式货架 E.贯通式货架 F.旋转式货架,G.悬臂货架,A平托盘,ABC,2,、分析商品特点，合理配置哪种类型的仓储设备。,35,任务实施,3）本仓库属于旧仓库改造，为降低成本，未采用高层货架，因此可选用以下哪种装卸搬运方式,A.巷道堆垛机配合皮带输送机,B.电动叉车配合皮带输送机,C.电动叉车配合辊道式输送机,C,2,、分析商品特点，合理配置哪种类型的仓储设备。,36,答疑,37,
