第一章 管道工程图的分类与表示方法
第一节 管道工程图的分类
一、按专业分
按工程项目性质的不同，管道工程图可分为工业管道工程图和卫生管道(即暖卫管道)
工程图两大类。前者是为生产输送介质即为生产服务的管道，它属于工业设备安装工程。
后者是为生活或改善劳动卫生条件而输送介质的管道，它属于建筑安装工程。本书一至四
章就是讨论卫生管道工程图。卫生管道工程又可分为建筑给水排水管道、供暖管道、燃气
管道、通风与空调管道等许多具体的专业管道。
二、按图形和作用分
各种管道工程施工图均可分为基本图纸和详图两大部分。基本图纸包括图纸目录、设
计施工说明、设备材料表、工艺流程图、平面图、轴测图、(立)剖面图；详图包括大样
图、节点图和标准图等。
(一)图纸目录
对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以
便查阅。通过图纸目录我们可以知道全套专业图纸的名称、图号、数量以及选用的标准图
集等情况。
(二)设计施工说明
凡在图样上无法表示出来而又要施工人员知道的一些技术和质量方面的要求，一般都用文
字形式来加以说明。其内容一般包括工程的主要技术参数、施工和验收要求以及注意事项。
(三)设备、材料表
指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料等的名称、
规格、型号、数量的明细表。
以上这三点看上去不过是些文字说明，但它是施工图纸必不可少的一个组成部分，是
对图形的补充和说明。对于这些内容的了解有助于进一步看懂管道图。
(四)工艺流程图
流程图是对整个管道系统一系列工艺变化过程的原理图，通过它可以对设备的编号、
建(构)筑物的名称及整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面
的了解。同时，对管道的材质、规格、编号、输送的介质、流向以及主要控制阀门等也有
一个确切的了解。
(五)平面图
平面图是管道施工图中最基本的一种图样，
布置，管线的走向、排列和各部分的长宽尺寸，
等具体数据及其相对位置。
它主要表示设备、管道在建筑物内的平面
以及每根管子的坡度和坡向，管径和标高
(六)轴测图(系统图)
轴测图是一种立体图，又称为系统图，它能在一个图面上同时反映出管线的空间走
向、帮助我们想像管线在空间的布置情况，是管道施工图中的重要图形之一。系统图有时
也能替代管道立面图或剖面图，例如，建筑给排水以及采暖通风工程图主要由平面图和系
统图组成。
(七)立面图和剖面图
立面图和剖面图是施工图中常见的一种图形，它主要表达设备、管道在建筑物内垂直
方向上的布置和走向，以及每路管线的编号、管径和标高等具体数据。
在管道施工图中，立面图和剖面图从识读的方法上来说大致相同。
(八)节点图
节点图能清楚地表示某一部分管道的详细结构及尺寸，是对平面图及其他施工图所不
能反映清楚的某节点部位的放大。节点用代号来表示它的所在部位，例如“A”节点，那
就要在平面图上找到用“A”所表示的部位。
(九)大样图
大样图是表示一组设备的配管或一组管配件组合安装的一种详图。大样图的特点是用
双线图表示，对物体有真实感，并对组装体各部位的详细尺寸都作了标注。
(十)标准图
标准图是一种具有通用性质的图形。标准图中标有成组管道、设备或部件的具体图形
和详细尺寸，但是它一般不能用来作为单独进行施工的图纸，而只能作为某些施工图的一
个组成部分。一般由国家或有关部委颁发标准图集。
第二节 管道工程图的表示方法
管道工程图是管道工程语言，是设计人员用来表示设计意图和交流管道工程技术的重
要工具。因此，工程图的表示方法必须按国家标准进行。

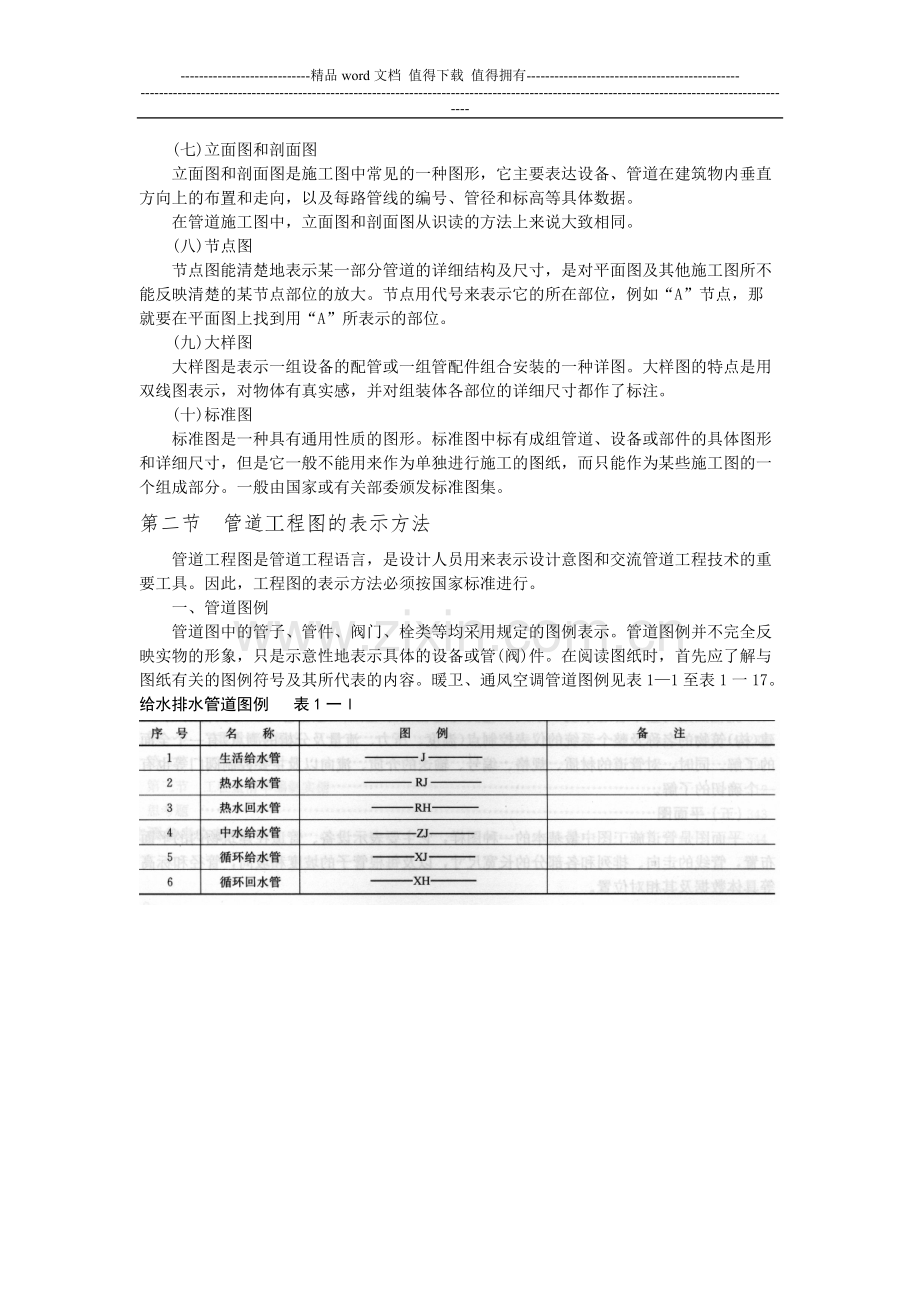

一、管道图例
管道图中的管子、管件、阀门、栓类等均采用规定的图例表示。管道图例并不完全反
映实物的形象，只是示意性地表示具体的设备或管(阀)件。在阅读图纸时，首先应了解与
图纸有关的图例符号及其所代表的内容。暖卫、通风空调管道图例见表1—1至表1一17。
给水排水管道图例 表1一l

给水排水管道附件 裹1—2

续表
序号
名 称
图 例
附 注
9
膜片执行机构
千

10
电动执行机构
。或0
如电动调节阌晶

11
电磁(双位)

执行机构
田或口

如电磁阀昌

12
记录仪
困

13
温度计
9葳巾
左为圆盘式温度表，右为管式温度计
14
压力表
9或9

15
流量计
F饧或口

16
能量计
E，饧或回曼二嗣

17

水流开关
囤
二=[～

二、管道代号
管道图中，若有多种不同液体和气体的管道，应在管线的中 ， 基海管
间注上规定字母符号，以区别各种不同类的管路。常见管道代号——M-——煤气管
为：上水管(一般给水管)S；下水管(一般排水管)X；循环水管——R——热水管
XH；热水管R；凝结水管N；冷水管L；蒸汽管Z；煤气管M；——Y——删。冒
鼓风管GF；通风管TF；油管Y等。如图1—1所示。 图1—1管道规定代号示例
管道图中，若仅有一种管道或同一图上大多是相同的管路，
其管道代号可略去不注，但须在图纸中加以说明。 ‘
三、管道线型
管道工程图上的管道和管件常采用统一的线型来表示。不同的线型所表示的含义各不
相同。暖卫等工程图中各种线型及其用途见表1—18。
四、管道标高与坡度
(一)管道标高
相对标高表明管道在空间的高度位置。标高应以“m”为单位，注写到小数点后第三
位，总平面图可注写到小数点后第二位。沟道、管道应标注起迄点、转折点、连接点、变
坡点、交叉点的标高。压力管道、圆形风管应标注管中心标高。重力管道、沟道宜分别标
注管内底、沟内底标高。矩形风管应标注管底标高。散热器宜标注底标高，同一层、同标
高的散热器只标右边的一组。管道标高标注方法如图1—2所示。
豆二=

图1—2标高标注方法
(。)平面图、系统图中管道标高标注方法；(6)剖面图中管道标高标注方法；(c)平面图中沟道标高标注方法
(二)坡度
垫主一 为了便于排气排水，管道设置坡度。坡度用单面箭头表示。如图l_3
图1—3坡度所示。坡度箭头表示坡向下方
五、管道转向、连接、交叉、重叠等的表示方法
(一)管道的转向、连接
管道转向、连接表示方法如图1—4所示。图1—4(n)表示管道向下弯
90。；图1—4(b)表示管道向上弯90。；图1—4(c)、(P)表示管道用三通连接；图1—4(d)表示
管道用四通连接；图1—4(厂)表示管道向下弯90~后，又向后弯90。。

图1—4管道转向、连接表示法

图1—5
(口)两路管线的交叉；(6)多路管线的交叉
(二)管道的交叉
管道图中，经常出现交叉管线，这是管线
投影交叉所致。为显示完整，低的或后面的管
线要断开表示。如图1—5(口)表示两根管线交
叉，图1—5(6)表示四根管线交叉，图中口管为
最高管，d管为次高管，c管为次低管，6管
为最低管。
(三)管道的重叠
图1—6(口)，四根成排支管的重叠，在平面
图中看到的是一根弯管的投影。图1—6(6)是用折断显露法(当投影中出现多路管道重叠时，
假想前面或上面一路管子已被截去一段，用折线符号表示，而露出后面或上面一根管子的
表示方法)表示两根重叠的直管。图1—6(c)若为平面图，表示弯管在上，直管在下；若为
立面图，表示弯管在前，直管在后。图1—6(d)表示的与之相反。
图1—7为多路管线的重叠的表示方法。
(四)管道在本图中断，转至其他图上。或管道由其他图上引来
其表示方法如图l一8所示。

0一
平面图
(口)
—[，_—弓．／———[——一
一／]一／L气L
最高管1次高管2次低管3最低管43 2 1
厶厶。厶上√√上
图l一7多根管道的重叠
一——至圣圣圣
见××图××号
，．．．．．．．．．_．．。————m—xx—xTe
见××图××号
图1—8管道中断引来表示法
六、管径标注与系统编号
(一)管径标注
管径尺寸是以毫米为单位的。低压流体输送用镀锌焊接钢管、不镀锌焊接钢管、铸铁
管、硬聚氯乙烯管、聚丙烯管等，管径应以公称直径DN表示(如DNl5、DN50等)；耐
酸陶瓷管、混凝土管、钢筋混凝土管、陶土管(缸瓦管)等，管径应以内径d表示(如
d380、d230等)。直缝或螺旋缝电焊钢管、无缝钢管、不锈钢管、有色金属管等，管径应
以外径×壁厚表示(如D108×4、D159×4．5等)。圆形风管用外径j5表示(如≠265，声300
等)；矩形风管规格用其断面尺寸表示，前面数字应为该视图投影面的尺寸，即在平面图
中应标注宽×高，在剖面图中应标注高×宽。风管管径或断面尺寸宜标注在风管上或风管
法兰处延长的细实线上方。
管径尺寸标注的位置规定如下：管径尺寸应标注在管道变径处。水平管道的尺寸应标
注在管道的上方，如图1—9所示。斜管道的管径尺寸应注在管道的斜上方。竖管道的管径
尺寸应注在管道的左侧；如图1—10所示，当管径尺寸无法按上述位置标注时，可另找适
当位置标注，但应用引出线示意该尺寸与管段的关系；同一种管径的管道较多时，可不在
图上标注管径尺寸，但应在附注中说明。
(管径)
(口)

(6) (管径)
图1—9管径标注方式
(n)单管管径标注方式；(6)多管管径标注方式

图1-10管径尺寸标注位置 (二)系统编号
当建筑物的给水排水进出口数量多于一个时，通常用阿拉伯数字编号，编号方式如图
1—1l所示。

建筑物内穿过一层及多于一层楼层的立管，其数量多于一个时，也宜用阿拉伯数字编
号，如图1—12所示。
1 (管道类别代号)
f台雁蕊瓣引
图1一ll给水排水进出口编号表示法
JL-l(管道类别代号一编号)
o／’。。。。。。。。。。。。。。。。。。。。。。。。。。。’。。。。。。。。。。。。。。。。‘。。’’。。。——
(口) (6)
图1—12给排水立管编号表示法
(口)平面图；(6)系统图
给水排水附属构筑物(阀门井、检查井、水表井、化粪池等)多于一个时应编号。给水阀门井的编号顺序，应从水源到用户， 从干管到支管再到用户；排水检查井的编号顺序，应从上游到下游，先干管后支管。编号宜用构筑物代号后加阿拉伯数字表示。
采暖立管和入口多于一个时，也用阿拉伯数字编号，如图1—13所当通风、空调系统数量多于一个时，也宜用系统名称的汉语拼音字头加阿拉伯数字进行编号(如：送风系统Sl、S2……)。以便平面图、系统图相互查对。
图1-13采暖立管入口编号R--采暖人口代号；一编号，
示。以阿拉伯数字表示
思考题
1．管道工程图按专业可分为哪些类型的施工图?
2．管道工程图按图形和作用可分为哪些种类的图纸?各有什么作用?
3．常见管道代号有哪些?各表示什么管道?
4．沟道、管道标高应标注在什么位置?室内给水管道、暖气管道、圆形风管、矩形风管的标高一般
是应标注在什么位置?
5．坡度表示法中数字和箭头各表示什么?
6．低压流体输送用焊接钢管、铸铁管、无缝钢管的规格各如何表示?
7．室内供暖立管、给排水立管的管径应标在管道何处?管道变径时管径应标于何处?
8·某施工平面图中，矩形风管的尺寸标注为700X300，请说明700和300各代表什么位置的尺寸。
9．请分别说明图1—14、图1-15图形中管路的走向。第二章 建筑给排水工程图
第一节 建筑给排水工程概述
本节讨论与建筑给排水施工图有关的一些基本概念与知识，这些内容是学习识图的
基础。
一、建筑给排水包括的范围
建筑给水排水是建筑物不可缺少的组成部分。它包括建筑内部给水排水系统、建筑消
防系统、居住小区给水排水系统、建筑水处理(如建筑中水处理、建筑给水处理等)、特殊
建筑给水排水(如水景、游泳池给水排水等)。其中前两种是本章讨论的内容。
建筑内部给水排水包括建筑内部给水系统、建筑内部热水供应系统、建筑内部排水系
统、建筑雨水排水系统。
建筑消防系统包括消防栓给水系统和自动喷水灭火系统。
建筑内部给排水与建筑小区给排水的划分界线是：给水以建筑物的给水引入管的阀门
井为界；排水以排出建筑物的第一个排水检查井为界。
二、建筑室内给水系统图式
给水系统图式主要根据建筑物的性质、高度、配水点总的布置情况，室内所需的水压
和室外给水管网的供水情况所决定。本节列出常用的几种给水系统图式。
给水系统图的布置形式，按系统中水平干管在上、中、下的不同位置及供水方
向，分别称上行下给式、中行分给式、下行上给式及一个系统兼有上行下给和下行
上给两种形式的联合式。在大型公共建筑或高层建筑中，可将给水干管连成环状，
又称环状式。
(一)直接给水系统
图2—1所示为下行上给式直接给水系统图式，
经济的给水方式。适用于室外给水管网的水量、
建筑。
(二)设水箱的给水系统
由室外给水管网直接供水，为最简单、
水压在一天内均能满足室内用水要求的
这种给水方式宜在室外管网中的水压周期不足或一天内某
些时间内不足，以及某些用水设备要求水压恒定或要求安全供
水的场合时应用。如图2—2所示。
(三)设有水泵的给水系统
此给水系统适用于室外管网压力不足，且室内用水量均
匀，需局部增压的给水系统。如图2—3所示。此方式直接从室
外管网抽水，会使外网压力降低，影响附近用户用水，为此可
在系统中增设贮水池。

图2—1直接给水系统图式
(下行上给式)
23
第二节 建筑给水排水工程图
一、识图的基本方法
识读给排水工程图，首先应了解给排水工程图的组成，看懂管道线型、图例、符号，
了解给水排水系统的组成与基本图式、管道常见布置形式、常用管材及设备等，同时还须
对建筑物的构造及建筑施工图的表示方法有所了解。
识读时，一般方法是从整体到局部、从大到小、从粗到细，同时要将图样与文字对照
看，各种图样对照看，以便逐步深入和逐步细化。
看图顺序是首先看图纸目录，搞清图纸数量、种类及编号；其次看施工说明书、材料
表、设备表等文字说明；然后按照平面图、立(剖)面图、系统图、详图的顺序逐一详细阅
读。看图时不能孤立地看，而应将内容有联系的图对照起来，以便准确理解。
对于每一张图纸，应首先看标题栏，了解图名、图别、图号；其次看文字说明、图
样、各种数据，弄清管路编号、管路走向、介质流向、坡向坡度、管道连接方法、标高、
管径大小、施工要求等；弄清管道、附件、管件、支架、器具设备等的材质、名称、规
格、型号、数量、参数等；弄清管路、设备之间的相互关系，及其与建筑物间的定位尺
寸等。
(一)平面图的识读
室内给排水平面图表明建筑物内给排水管道及用水设备等的平面布置。它是施工图纸
中最基本最重要的图样。平面图常用比例1：100，管线多时可用1：50～1：20，大型车
间可用1：200～1：400。识图时，应掌握的主要内容及识图方法如下。
1．识读给水进户管和污废水排出管的平面位置、走向、定位尺寸、系统编号、与室
外给水排水管网的连接形式、管径及坡度等。一般把室内给排水管道用不同线型合画在一
张图上。但当管道较复杂时，也可分别画出给水和排水管道的平面图。
给水进户管通常自用水量最大或不允许间断供水处引人，这样可使大口径管道最短，
供水可靠。当建筑物设有两根进户管时，一般从室外环网的不同侧处引入。进户管上安装
阀门，要查明阀门的型号及距建筑物的距离。
污水排出管通过检查井与室外排水总管连接。排出管在检查井内通常取管顶平连接，
即排出管与排水管顶标高相同，以免产生倒流。排出管的长度，即外墙至检查井的距离。
给水进户管与污水排出管一般均注系统编号，可按其编号逐系统识读。
2．识读给排水干管、立管、支管的平面位置、走向、管径尺寸、坡度及立管编号。
室内给水水平干管一般敷设在底层或地下室顶棚下(下行上给供水方式)，或敷设在顶
层顶棚下(上行下给供水方式)；在高层建筑中也可设在技术层内。给水管道的敷设分明
装、暗装两类。明装管道沿墙、梁、柱平行敷设，暗装横干管除直接埋地外，可敷设在地
下室、顶棚或管沟内，主管可敷设在管道井内。给水管道与其他管道共同敷设时，宜设在
排水管、冷冻管上面，热水管或蒸汽管下面。排水横管一般应在地下埋设(底层)或楼板下
吊设等，排水立管应设在最脏、杂质最多的排水点附近，有明敷、暗敷两种方式。
识图时应查明管道是明敷还是暗敷，应注意安装于下层空间而为本层使用且绘于本层
30
平面图上的管道位置。平面图中的管路是按比例画出的，计算长度时可以按比例量取，但
对局部详图，必须结合标准图构造尺寸计算。
当系统内立管较多时，在每个立管旁进行编号，可按其编号逐根立管识读。
3．识读卫生器具、用水设备(开水炉、水加热器等)和升压设备(水泵、水箱等)的平
面位置、定位尺寸、型号及数量。
平面图中，仅表示卫生器具和设备的定位尺寸、数量和类型，而不能具体表示其与管
道的连接方式及其各部分构造尺寸，其连接方式及构造尺寸可按标准图确定。其位置通常
注明中心距墙的距离，紧靠墙、柱可不注距离。
水泵一般设在远离要求安静的房间的地下室或设备层内。水箱一般设在顶层或顶层屋
面上。
4．消防给水管道要查明消火栓的布置、直径大小及消防箱的形式与设置。
室内消火栓设置在建筑物各层明显的、经常有人出入的、使用方便的地方(如楼梯间、
走廊内、大厅及车间出入口等处)。消火栓及消防立管有明装、暗装两种方式。消防管道
与生活给水系统共用时采用镀锌钢管，独立的消防系统采用不镀锌的黑铁管。消火栓有双
出口、单出口之分，直径有DN50、DN65两种。水枪为塑料或铝制，出流一端口径有
13、16、19mm三种。水龙带为麻织或橡胶的输水软管，常用口径为DN50、DN65，长
度一般为10、15、20m三种。识图时应注意区分。
自动喷洒消防系统不允许与生活给水系统相连接。识读其平面图时，要弄清楚管路布
置、管径、连接方法，查明喷头、安全信号阀、水流指示器、报警阀的位置、型号等。
5．在给水管道上一般装有水表，要查明水表位置、型号及水表前后阀门、旁通管的
设置情况等。
6．对于室内排水管道，还要查明清通设备布置情况。有时在适当的位置设有门弯头
或有门三通，识图时应予以考虑。对于大型厂房应注意是否设有检查井，弄清检查井内进
出管的连接方向。
(二)系统轴测图的识读
给水和排水管道系统图，通常按系统画成斜轴测图，主要表明管道系统的空间位置及
相互关系。为了明确表示一个管道系统的全貌，应按给水排水系统，分别绘制两张系统
图。在给水系统图上只须画出龙头、淋浴器莲蓬头、冲洗水箱等符号，用水设备如锅炉、
热交换器、水箱等则画出示意性的立体图，并在支管上注以文字说明。在排水系统图上也
只画出相应的卫生器具的存水弯或器具排水管。在识读时应掌握的主要内容和注意事项
如下：
1．查明给水管道系统的具体走向，干管的敷设形式，管径尺寸及其变化情况，阀门
的设置，引入管、干管及各支管的标高、坡度。
识读给水管道系统图时，一般按引入管、干管、立管、支管及用水设备的顺序进行，
立管按编号逐个识读。
2．查明排水管道系统的具体走向、管路分支情况、管径尺寸与横管坡度、管道各部
标高、存水弯型式、清通设备设置情况、弯头及三通的选用(90~弯头还是135。弯头，正三
通还是斜三通)等。
识读排水管道系统时，一般是按卫生器具或排水设备的存水弯、器具排水管、排水横
管、立管、排出管的顺序进行的。在识读时结合平面图及说明，了解和确定管材及管件。
排水管道为了保证水流通畅，根据管道敷设的位置往往选用135。弯头和斜三通，在分支
处变径有时不用大小头而用洋瓶三通(即主管变径三通)。存水弯有铸铁和黑铁、P式和S
式以及有清扫口和不带清扫口之分，在识读图纸时也要视卫生器具的种类、型号和安装位
置予以确定下来。
3．系统图上标有楼层标高和安装在立管上的附件(检查口、清扫口、阀门等)标高，
识读时可据此分清附件位置、管路属于哪一楼层的。管道支架在图上一般都不表示出
来，由施工人员按有关规程和习惯做法自己确定。给水管支架常用的有管卡、钩钉、
吊环和角钢托架，支架需要的数量及规格应在识读图纸时确定下来。民用建筑的明装
给水管通常采用管卡和支架等配套，工业厂房给水管则多用角钢托架支架和吊环等配
套使用。
(三)详图的识读
凡在以上两种图纸中无法表达清楚，又无标准图可选用的设备、管道接点等，须绘
制施工安装详图。详图是以平面图及剖面图表示设备或管道节点的详细构造及安装
要求。
详图主要是管道节点、水表、室内消火栓、水加热器、开水炉、卫生器具、穿墙套
管、排水设备、管道接口形式、管道支架、保温等的安装图。图纸上有详细尺寸可供安装
时直接使用。
二、识图实例
【例1】 图2-20～图2-26是某商住楼的给排水管道平面图和轴测图，图纸说明如下：
1．给水管道用镀锌水煤气管，丝扣连接；排水管采用承插铸铁管，石棉水泥接口。
2．室外排水管道d300钢筋混凝土管。
3．屋顶给水管道设岩棉瓦块保温。
4．给水管道为虚线，排水管道为实线。
识图过程如下：
(一)识读平面图
1．底层给排水平面图的识读
(1)与室内相关室外给水部分的识读 、
由图2—20可看出，图中右下方DN50的管线为本建筑给水总引入管，并有室外水表
井。管道向左分开两枝，一枝DN32管道，向给水立管JL3供水；另一枝DN50管道分
为两枝，分别向JLl、J L2供水，管径均为DN32。JLl、JL2、JL3分别向单元一、单元
二、单元三供水(后边可以看到，同时也向屋顶水箱供水)。每一枝在室外地坪均设有阀门
井，内设阀门，以便控制单元供水，此阀门为室内外给水的分界点。
(2)室内卫生设施的布置
从单元一可知，厨房内设有洗涤池一个，卫生间内设有浴缸、坐便器、地漏各一个，
卫生间外侧设有洗脸盆、地漏各一个。单元二、三的卫生设施布置与单元一基本相同，只
是布置方向不同。
(3)室内给水部分识图
图2—20某商住楼底层给排水平面图

图2—21厨厕间给排水平面大样图

图2-22某商住楼标准层给排水半面图
以单元一为例，看图2-21(6)，由JI。。向后接出水平支管，设截止阀一只，水表一只。
向左拐，接水龙头一只，向洗涤池供水，至左侧墙角向前，在卫生间墙角右拐弯，设龙头
给浴缸供水，接着给坐便器水箱供水，再给卫生间外的洗脸盆、洗衣机龙头供水。单元
二、三的布置情况与单元一类似。
(4)室内排水部分识读
从图中可见，单元一厨房洗涤池污水用DN50管道、PL1污水用DN75管道排至室
外3″。窨井。卫生间内外侧的两个地漏、一个洗面盆、一个浴缸共用一根DN75管道将污
水排至2″窨井。底层坐便器和PL2污水立管均用DNl00管道单独把污水排至2″窨井。
单元三的排水管道布置与单元一相似，污水分别排至5″和4″窨井。单元二中，为了更清
楚，看2—2l(a)放大图，由于地漏、洗面盆、浴缸的排水口连线与1″窨井不在同一条线
上，而且为了排水通畅，各污水排放口均单设排出管，排至1。窨井，以防堵塞。

图2-23某商住楼屋顶给排水平面图
(5)与室内相关室外排水部分识读
底层给排水平面图还示意了建筑周围室外排水管道及设施的情况。图中室外排水管道
采用d300混凝土排水管，按顺序4。、5“、6“窨井及1#、2#、3“窨井将污水排至化
粪池。
2．标准层给排水平面图的识读
由图2-22可见，标准层中室内卫生设施的布置、室内给水部分布置与底层相似。
标准层的排水方式与底层不同。以单元一为例，厨房内洗涤池污水经水平排水支管排
至PLl立管，PLl在底层由排出管将污水排至室外。卫生间内外侧的一个浴缸、一个坐
便器、一个洗脸盆及两个地漏的污水均排至PLz中，在底层由排出管排至室外。
3．屋顶给水平面图的识读
由图2—23可见，屋顶有5吨水箱一座，水箱的进水由JL。、JI。。和J L3供给。
水箱进水：JLl、JI。z和JI。。出屋面后，均设有DN32阀门一个，三管交汇于一点，

图2-24某商住楼内给水系统图
经DN50管分开两路，给水箱供水。这两路管均为DN50管，每一路上均设有DN50闸
阀一只(结合图2-24看出)、DN50浮球阀一只。水箱的这两路进水口位于箱体的上部。
水箱出水：在箱体下部侧面，设一根DN50出水管，该管道将水箱存水送至JI小
JLz和J L3中。在出水主管上，装有DN50闸阀一只(结合图2-24看出)，DN50止回阀一
只。另外，在箱体侧面进水口上方设有DN70溢流管，箱体底部设有DN70放空管，放
空管上设有阀门。
排水部分：屋面上有PL。～PI．6立管，分别由室内引出。
管道保温及管道支架：外露于室外的管道，采用岩棉瓦块保温。屋面水平管道较长，
设混凝土支墩。
(二)室内给排水系统图的识读
1．室内给水系统图的识读
由图2-24可见，图中首先标明了给水系统工程的编号JL。、JI砣和JL。，与给水平面
图中系统编号相对应。给出了各楼层的标高线，示意了屋顶水箱与给水管道的关系。
从本图可见，屋顶水箱进水管和水箱给水管共用，当室外管网水压高时，以下行上给

图2-25某商住楼单元一中排水系统图

图2-26某商住楼卫生间I I剖面图
方式供水到各用户，并给屋顶水箱充水。各给水立管在三层楼面下设一止回阀，当室外管
网压力不足时，水箱以上行下给式供水给三层或三层以上用户。
识读JL1系统图可知，进户管为DN32，标高为一0．65m，由左边引入，送至单元一
厨房地下，向上至屋面后拐弯与其他管道会合接至水箱。在距底层地坪lm处，立管上接
三通(变径三通，DN32×20)，引出一层供水支管。支管管径DN20。该支管首先接
DN20截止阀和DN20水表各一只，然后接弯头向左，接三通(异径三通，DN20×15)，
侧面接出DNl5龙头给厨房洗涤池供水。支管继续延续拐弯入墙，接入卫生间内，再拐
弯，接出DNl5龙头给浴缸供水。然后管道下沉，至离地坪250mm处延伸，给坐便器低
水箱供水。管道再次穿墙至卫生间外侧，采用下进水方式给洗脸盆供水。从给水立管引出
支管至此，支管全部为DN20管道。从洗脸盆进水三通向外，管径改为DNl5，水管继续
右行，并向上弯起，接出一个DNl5龙头，本层供水支管到此结束。单元一其他各层的
支管走向与底层相同。
再看立管的管径变化。从室外引入管至三层水平支管下方，立管管径均为DN32；从
五层水平支管上方至屋顶水箱进水管，立管也为DN32；三层水平支管上方至五层水平支
管下方管径为DN25。显然，以立管中止回阀为界，以下部分可以认为是下行上给式供
水，以上部分可以认为是上行下给式供水。
在系统图中可以比较清楚地反映屋顶水箱的进出水管位置、空间关系、管径、管件等
内容，已在前面屋顶给水平面图中阐述。
2．室内排水系统图的识读
图2—25可看出PL1、PL2污水排放系统及底层排水布置。
PLl排水系统是单元一厨房二至六层的污水排放系统。污水立管一至六层及排出管管
径为DN75，通气管管径改为DN50，该管伸出屋顶平面700mm，并在顶端加网罩。立管
在一、三、五、六层各设检查口。污水支管管端部带一P形存水弯，支管管径DN50，在
每层楼地面上方引至立管。
PL2排水系统是单元一卫生间及其外侧二至六层的污水排放系统，污水立管管径
DNl00，通气管部分管径DN75，并标明了检查口、网罩的设置位置。楼层排水支管以立
管为界，两侧各设一路，设于楼面下方。图中左侧DN50管带有P形存水弯，用于排除
浴缸污水，地漏为DN50防臭地漏，接下来与横支管相连的为用于排除坐便器污水的
“L”形支管，管径DNl00，至此通向立管的横支管管径也为DNl00。立管右侧，分别表
示地漏及洗面盆的排水，洗脸盆下方的排水管，设有“S”形存水弯，该支管管径为
DN50。图中可见底层的排水布置，水池污水用DN50管道单独排出，坐便器污水用
DNl00管道单独排出，两个地漏、一个浴缸、一个洗面盆污水共用一根DN75排水管
排出。
3．给排水立面图识读
图2—26可清楚地反映有关管道、设备的立面式样。
(三)给排水详图的识读
建筑给排水所采用的详图，除有特殊要求外，均采用标准图。本例需要标准图的项目
主要有低水箱坐式大便器安装、冷水洗脸盆安装、冷水浴盆安装、水表安装、地漏安装、
管道支架制作安装等。现按全国通用给水排水标准图集《卫生设备安装》90S342举例
如下：
1．低水箱坐式大便器安装图(图2-27)
给水经距地250mm高处的角式截止阀、水箱进水管、进水阀配件，由水箱下面进入
水箱。水箱底距地为510mm，水箱用Φ5×70螺钉、Φ15塑料垫圈固定于墙上。水箱里的
水经冲洗管进入大便器。冲洗管与大便器用锁紧螺母连接。大便器污水排人其下的

图2-27低水箱坐式大便器安装图
1低水箱；2一坐式便器；3一进水阀配件；4水箱进水管；5一冲洗管及配件；
6一锁紧螺母；7角式截止阀排水配件；8一三通；9一冷水管
DNl00铸铁管，大便器出口用油灰将大便器与铸铁管连接。
2．固定式淋浴器浴盆安装图(图2-28)
由图看出，冷热水可通过冷热水龙头向浴盆供水，也可混合后由莲蓬头供水。污水经
排水配件、三用地漏存水盒、横管排人立管。
浴盆上沿距地为480mm，冷热水龙头距地均为630mm，二者水平间距为150mm。莲
蓬头距地2250mm。浴盆基础及其周围均用砖砌而成。
节点“A”图中有二尺寸者，表示不同厂的产品尺寸。

图2-28 固定式淋浴器浴盆安装图
1一浴盆；2一龙头；3一截止阀；4一莲蓬头；5一三通；6一弯头；
7一排水配件；8三用地漏存水盒；9一活接头
【例2】 图2—29～图2—42为某市场综合住宅楼给排水施工图。该建筑地上八层，有
地下室。地下室、底层、二层为商场，设自动喷水灭火系统，辅以消火栓灭火系统。四～
八层分为住宅、办公室及客房三部分，消火栓灭火系统。客房供应热水。本例选出部分图
纸识读。
设计施工说明：
1．根据室外管网水压情况，本商住楼生活用水由气压装置供水。
2．生活给水管道采用热镀锌钢管、丝扣连接；自动喷水灭火系统管道采用无缝热镀
锌钢管，DNl00以上焊接，DNl00以下丝接；消火栓系统管道采用焊接钢管，焊接；排
水管道采用UPVC承插粘接，排水横干管采用优质排水铸铁管，承插连接，麻丝填充石
棉水泥捻口。
