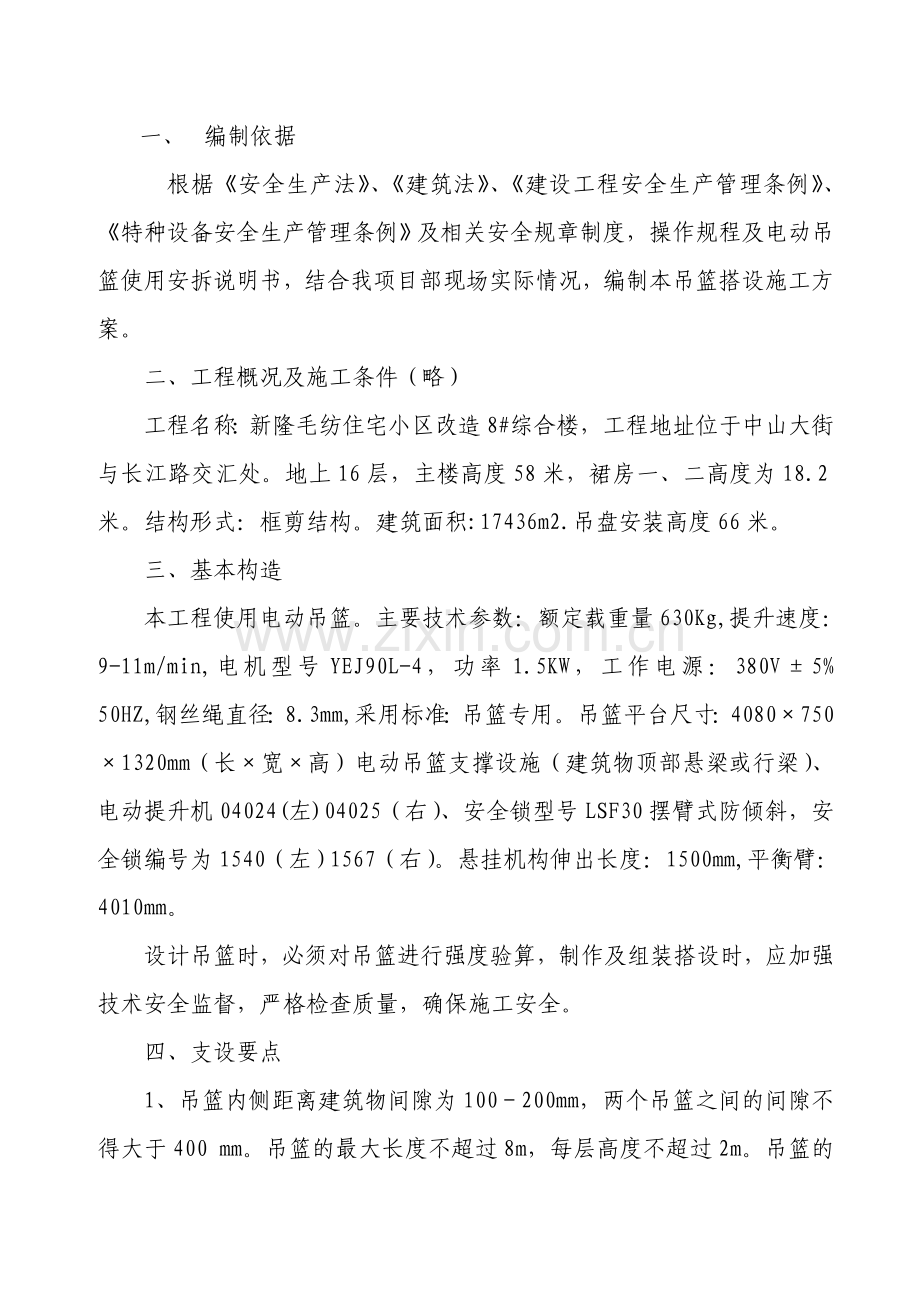

电动吊篮搭设施工方案工程名称：新隆毛纺住宅小区改造8#综合楼建设单位：新隆房地产开发有限公司项目负责人：审批意见：监理单位:辽宁建新工程监理咨询有限公司总监理工程师:审批意见：施工单位：朝阳闳厦建筑工程有限公司项目经理：编制人：编制日期：2011年5月28日一、编制依据 根椐安全生产法、建筑法、建设工程安全生产管理条例、特种设备安全生产管理条例及相关安全规章制度，操作规程及电动吊篮使用安拆说明书，结合我项目部现场实际情况，编制本吊篮搭设施工方案。二、工程概况及施工条件（略）工程名称：新隆毛纺住宅小区改造8#综合楼，工程地址位于中山大街与长江路交汇处。地上16层，主楼高度58米，裙房一、二高度为18.2米。结构形式：框剪结构。建筑面积:17436m2.吊盘安装高度66米。三、基本构造本工程使用电动吊篮。主要技术参数：额定载重量630Kg,提升速度：9-11m/min,电机型号YEJ90L-4，功率1.5KW，工作电源：380V5% 50HZ,钢丝绳直径：8.3mm,采用标准：吊篮专用。吊篮平台尺寸：40807501320mm（长宽高）电动吊篮支撑设施（建筑物顶部悬梁或行梁）、电动提升机04024(左)04025（右）、安全锁型号LSF30摆臂式防倾斜，安全锁编号为1540（左）1567（右）。悬挂机构伸出长度：1500mm,平衡臂：4010mm。设计吊篮时，必须对吊篮进行强度验算，制作及组装搭设时，应加强技术安全监督，严格检查质量，确保施工安全。四、支设要点1、吊篮内侧距离建筑物间隙为100200mm，两个吊篮之间的间隙不得大于400 mm。吊篮的最大长度不超过8m，每层高度不超过2m。吊篮的立杆（或单元片），纵向间距为23m。吊篮外侧顶部防护栏杆高1.5m，每道栏杆间距不大于500mm，挡脚板不小于180 mm；吊篮外侧必须于0.6m和1.2m高处各设护身栏杆一道，挡脚板不小于180mm高。此外，外侧与两端用安全网封严。2、支撑脚手架的横向水平杆间距与插口架相同，脚手架必须与横向水平杆扣牢，不允许有松动或控头板。横向水平杆与支撑的纵向水平杆亦要有扣件卡牢。3、吊篮内侧两端应装有可伸缩的护墙轮等装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动；同时超过一层架高的吊篮要设梯，每层架的上下人孔要有盖板。4、钢管伸出扣件应不小于100 mm，吊篮架体外侧大面和两端小面应加设剪刀撑或斜撑杆卡牢。5、吊篮若用钢筋链杆，其直径不小于16 mm，每节链杆长800 mm，每510根链杆应相互连成一组，使用时卡环将各组连接所需要的长度。保险绳应采用不小于13 mm的钢丝绳。6、悬挂吊篮的挑梁，必须按设计规定与建筑物结构固定牢靠，挑梁挑出长度应保证悬挂吊篮的钢丝绳（或钢筋链杆）垂直地面。挑梁之间应用纵向水平杆连接成整体，以保证挑架结构的稳定。挑染与吊绳连接端应有防止滑脱的保护装置。五、钢管组合而成的吊篮架计算书吊篮架由吊篮片、钢管（利用扣件）组合而成，吊篮片之间用48钢管连接组成整体行架体系计算时，将吊篮视作由两榀纵向行架组成，取其中一榀分析内力进行强度验算。1、荷载计算（1）吊篮架自重力取500Nm2，吊篮架宽12米，则每榀行架荷载为q1=5501.22=330Nm（2）施工荷载取120NM2，则q2=12001.22=720Nm（3）总荷载q=q1+q2=330+720=1050Nm1、内力及截面验算（1）上弦弯矩Mmax=18q12=10502.52=820N.m483.5mm钢管，截面，截面抵抗矩W=5075mm3=Mmaxw=8200005075=161.6Nnm2f=251Nmm2（2）桁架内力计算将均布荷载化为集中荷载，按铰接行架计算F=2.51050=2625N支座反力RA=RB=5250N上弦内力S=RA（2.51.8）=5250（2.51.8）=7292N=SA=7292489=14.9mm20.1f=21.5Nmm2按钢结构设计规范规定可不计轴力S，以弯曲应力计算=161.6Nmm2f-215Nmm2故强度满足要求六、吊篮安拆1、进场 将吊篮和悬臂支架用货车运至现场，按安装工艺将吊篮、各部位运送至安装位置，安前必须对进场吊篮部件检查核对。2、安装 将屋面进行适当保护后，组织安装人员在使用位置平坦处，安装屋面悬挂装置，将配重块整齐码放在配重架上，并加以固定，配重块25公斤，加载配重块时，配重块数量应根据前梁悬伸长度，前后座间间距和悬吊和在确定。3、屋面支架安装完成后，在地面对应位置安装吊篮蓝体，在支架和蓝体安装之后，安装人员必须完成工作中间自建和互检程序，并重点检查各连接点、螺栓是否缺少松动。4、每台吊篮设一条保险绳，保险绳在固定室内固定点上，保险绳沿墙放下。5、试验 在确认上述工作完成后，安装人员连接好电源线，将钢丝绳穿到提升机和安全锁内，将吊篮上下运行35次，进行试运行，合格后，安排设备验收。6、设备验收屋面机构、钢丝绳、安全锁试验、试运行等设备验收完成后，签署验收单，吊篮交付使用。7、移蓝 16层以下工作完毕后，要把蓝体落地拆除钢丝绳，把支架拆除运至屋面，从新安装支架，挂号钢丝绳从新提升蓝体，吊篮未着地不允许进行位置移动，移蓝必须断电，防止误工作。七、吊篮的使用吊篮是用倒链先在地面上组装成吊篮架体，并在屋顶挑梁上挂承重钢丝绳和安全绳，然后将重钢丝绳穿过架体的导绳孔向钩方向穿入、压紧，往返扳动前进手柄，即可使吊篮提升，往返扳倒退手柄即可落下，但不可同时扳动上下手柄。如果采用钢筋链杆作承重吊杆，则先把安全绳与钢筋链杆挂在已固定好的屋顶挑梁上，然后，把倒链挂在钢筋链杆的链杆上下部吊住吊篮，利用倒链升降。因为倒链行程有限，因此在升降过程中，要多次倒替倒链，人工将倒链升降，如此接力升降。因为绳均采用直径不小于13 mm的钢丝绳通长到底布置，安全绳与吊篮架体的连接，一川办法是利用钢丝绳兜出吊篮架底与保险绳卡牢（最少4扣），每卡一次留有不大于是1m的升降量，吊篮万一从承重钢丝绳或钢丝链杆上脱落，保险绳就起到吊住吊篮架的作用。这种方法很麻烦，每升降1m就要卡一次保险绳，而且万一脱落，在保险绳起作用前会有约不大于1m的自由跌冲击。为此最近新研制成一种安全自锁装置（LSL63型悬挂式脚手架用安全锁，由北京市建筑工程研究所制造），只需把安全锁固定在吊篮架体上，同时套在保险钢丝绳上，在正常升降时安全锁可以随吊篮架体沿保险钢丝绳升降，万一吊篮脱落，安全锁就能自动将吊篮架体锁在保险钢丝绳上。这种安全锁使用方便，安全可靠。LSL63型手动吊篮安全锁的技术参数项次项目技术参数123456允许冲击力锁绳速度工作荷载钢丝绳（规格12.5619）重量有效标定期限6300N1115mmin7500N（指单锁工作荷载）97300N1.8kg1年1、按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分别安装提升机，安全锁，限位开关，中间装有电控箱。2、每台吊篮由4根钢丝绳分别从悬臂垂下，2根工作用钢丝绳分别穿过提升机上下工作，2根安全用钢丝绳分别穿过安全锁，用于防止吊篮倾斜和坠落。3、用配电使用100A空开的电箱和1个及对应的漏电开关，必须一机一闸。（一）悬挂机构：1、操作前，全面检查屋面悬挂机构绳扣螺栓是否齐全、有无松动，确认安全后方可作业。2、悬挂机构两吊点间距比悬挂平台梁吊点间距大于510cm。3、不准将电动吊篮作为垂直运输或载人设备使用。4、工作平台倾斜时及时调平，两端高度不宜超过15cm。5、严禁对起吊平台猛烈撞击。6、必须经常检查电机、提升机运行时有无异常，如有应停止使用。（二）安全锁：1、安全锁与提升机可靠连接，无位移，开裂及开焊等现象。2、工作是开启的，处于工作状态，无需人工操作，绳锁安全可靠。3、禁止安全锁锁闭后开动机器下降，禁止人员自行拆卸修理。安全锁必须装绳坠铁。（三）限位：1、限位装饰应保证齐全、可靠。2、工作平台运行至极限开关后平台自行自动停止，此时应及时降低平台，使行程开关脱离限位块。（四）电气系统：1、检查电缆线及各个连接插头，插座有无破损、漏电、指示灯功能工作是否正常，各电器元件必须灵敏可靠。2、电缆线在吊篮扶手处采取抗拉保护措施，作业中密切注意电缆是否被墙面挂住，不可硬拉，应上下活动放松，及时排除方可运行。（五）钢丝绳：1、必须使用规定专用的钢丝绳，穿绳正确，绳坠铁悬挂齐全。2、操作中随时注意防止异常，卷进电机和安全锁孔内，特别注意钢丝绳不得有砂浆、玻璃胶等杂物。（六）移蓝：1、吊篮移动必须有专业技术人员同意，并指导移动。2、当屋面悬挂机构移到新位置后，须将垫木重新放置于加强立杆垂直下方，垫木严禁使用砖石块代替，3、立杆下方垂直支点必须放在屋面可靠城中支撑点上。八、安全技术交底1、操作者必须年满18周岁，无不适应高处作业、疾病和生理缺陷，酒后、过度疲劳、情绪异常不许上岗。2、佩戴安全带、安全扣、安全帽、穿防滑鞋，进入蓝内必须经安全带自钩扣在单独悬挂于建筑物顶部牢固部位保险绳上。3、蓝内必须两名工作人员。4、发现事故隐患或不安全因素，必须停止使用，报修理人员修理，对违章指挥，强令冒险作业，有权拒绝执行。5、出现雷雨、大雪、五级风以上不得使用吊篮。6、正常电压380+-5%范围内，当现场电压低于380V应停止作业。7、正常工作温度（-20+ -40），电动机外壳温度超过65，应展厅使用提升机。九、季节性施工措施1、在雨季将吊篮提升机、电箱用无纺布包裹住，并在电缆和电控箱的各个承插接口处用防水胶布封住防止雨水进入，使用前必须打开各承插接口，通风晾干，以免发生电气事故。2、吊盘操作人员必须穿防滑鞋和绝缘电工鞋。3、雷雨天绝对禁止施工，在雷雨到来之前彻底检查吊篮接地情况。4、六级风以上，须将吊篮下降至地面或施工最低点并固定好。十、应急措施：1、施工中突然断电，应立即关闭电气箱电源总开关，判别断电原因必要时颗操作专用手柄，使平台缓慢降至地面。2、当发生松开按钮不能停止时，应立即按红色急停按钮，或立即关上电源总开关，切断电源使悬吊平台紧急停止。3、上下过程中，悬吊平台倾角过大，此时安全锁自动锁绳，应及时停止，平台接近水平状态，开锁后正常使用。4、工作钢丝绳卡在提升机内，应立即停机，严禁反复使用，操作者在安全的前提下撤离平台，派专业人员维修、并排险，全面维修后投入使用。5、一端工作钢丝绳破断，安全锁锁住安全绳时，仍然采用上述方法排除险情，特别注意动作要轻，爱要平稳避免安全锁受到过大冲击和干扰。6、凡在工地出现任何与吊篮有关问题，应立即与维修经销人员取得联系，切不可盲目操作处理。十一、使用过程中的安全措施安全作业前由技术人员对安全班组进行安全技术交底。作业人员不得有高血压等影响作业的身体疾病。1、吊篮中必须设备专用安全绳，作业人员安全带必须挂在专用安全绳上。安全绳顶部设置必须牢固可靠。2、吊篮的吊索应经常检查和保养，不使用时应妥为存放保管。有不符合要求的钢丝绳不得使用，正在使用的吊篮，发现钢丝绳有磨损时，应立即撤出作业人员后将吊篮放在地在并更换钢丝绳。3、吊篮的升降机构，限速机构，控制设备和保险设备必须完好，并经常进行检查和维修保养。4、严格控制使用荷载，作业人员不得超过两人。5、吊篮的靠墙一侧应设支撑杆或支撑轮，用拉绳拉到结构上，以减少吊篮的晃动。6、必须设置安全保险绳。7、作业人员应进行必要的培训。8、严格控制加工质量，必须全面符合设计要求。9、作业人员必须把安全带系在安全保险绳上。10、安拆必须由有操作证的专业人员进行。安全技术措施：1、在使用过程中，严禁在吊篮内上下人员及物料，以防止坠人坠物，严禁交叉作业。2、吊篮应有2名工人操作，相互配合。3、吊篮内和在必须均匀，严禁超载。4、上篮人员必须系好安全带，当吊篮上下运行时及停在空中作业时，作业人员必须将安全带扣在自锁器上，自锁器扣在保险绳上。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
