电缆桥架的知识.doc

· 电缆桥架的价格分析
Mon, 10 Mar 2008 11:44:32 +0800
       电缆桥架的价格主要是电缆桥架所需的原材料象冷轧钢板、热轧钢板、镀锌板等主材以及表面处理方式、运输费用、人工工资、稅管费等因素决定的，并不断地随市场原材料的价格波动而波动。目前市场上电缆桥架的价格差异比较大，同等规格的电缆桥架不同的厂家价格几乎能相差一半。为什么会出现这样的情况？根据我们几年来的调查得出了一下结论：
1、原材料价格的差异。（应该在5%左右）
2、经营费用的差异。（应该在5%左右）
3、恶意竞价，原材料以次充好。（应该在25%左右）
4、降低电缆桥架的加工标准，减少电缆桥架的原材料厚度（偷工减料）。（应该在30%左右）
      当然节能降耗，管理水平等原因也是决定电缆桥架价格方面的因素，但决不是主因。较大价格的悬殊主要是一些不负责任的厂家或销售人员为了招揽加工任务不择手段、恶意竞争导致的，从另一个侧面也反映出电缆桥架市场竞争的激烈程度。因此提醒业主在电缆桥架的订货过程中一定要自己先做个预算，根据电缆桥架的型号折算出电缆桥架的重量，然后在折算出电缆桥架原材料的价格及表面处理费用。两项相加就是最基本的费用。如果电缆桥架的价格在这个基本费用的1.2倍之下就很难保证电缆桥架的质量。
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350

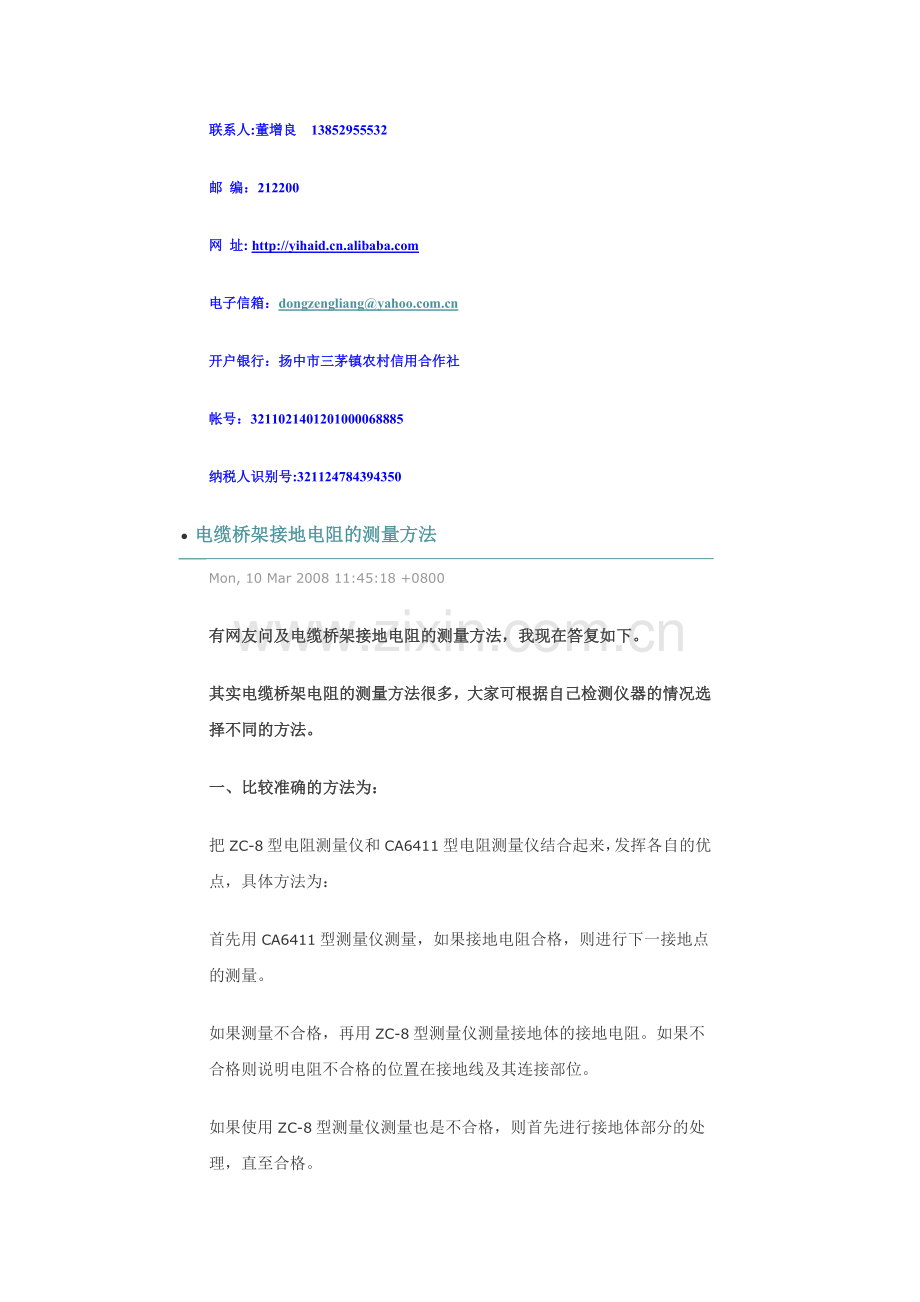

· 电缆桥架接地电阻的测量方法
Mon, 10 Mar 2008 11:45:18 +0800
有网友问及电缆桥架接地电阻的测量方法，我现在答复如下。
其实电缆桥架电阻的测量方法很多，大家可根据自己检测仪器的情况选择不同的方法。
一、比较准确的方法为：
把ZC-8型电阻测量仪和CA6411型电阻测量仪结合起来，发挥各自的优点，具体方法为：
首先用CA6411型测量仪测量，如果接地电阻合格，则进行下一接地点的测量。
如果测量不合格，再用ZC-8型测量仪测量接地体的接地电阻。如果不合格则说明电阻不合格的位置在接地线及其连接部位。
如果使用ZC-8型测量仪测量也是不合格，则首先进行接地体部分的处理，直至合格。
再使用CA6411型测量仪测量，如果合格，则进行下一接地点，如果还是不合格，则说明接地引下线部分还存在产生大电阻值的原因。
采用"排除法"对电缆桥架电阻进行了测试，发现此方法比原来单纯采用ZC-8型电阻测量仪，大大提高了工作效率
二、比较简单的纯电阻的测量法为：
  1. 伏安法
    这是大家最为熟悉的方法，不再赘述。
  2. 电桥法
如图1所示，R1、R2为定值电阻，R4为电阻箱，Rx为待测电阻。调整R4阻值，使得灵敏电流计中没有电流流过，由电桥平衡条件有R1R4＝R2Rx，解得

图
为了使实验更精确，可将R2与R4换成电阻丝R，其总长度为l，如图2所示，调节触头P的位置，直到灵敏电流计中无电流流过，测出两段电阻丝长x和 ，可得

图
  3. 等效替代法
如图3所示，R2为电阻箱，闭合S1，S2接1，调节R1，使电流表示数为某一值或满偏。保持R1接入电路中的阻值不变，再将S2换接2，并调节R2，使电流表指针仍指在原来的位置，读出R2值。则Rx＝R2。

图
三、 电缆桥架接地处理方法
电缆桥架接地系统中，连接片处存在较大接触电阻，因此连接片处在安装的时候要进行象加装接地垫片、涂导电膏，再用螺栓紧固。

名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 桥架的胀缩问题
Mon, 10 Mar 2008 11:03:57 +0800
由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：
Δt=11.2 ×10-6×60deg(度)×1000mm
由此得出结论：
温差为60℃时 ,Δι =0.672mm/m
温差为50℃时, Δι =0.560mm/m
温差为40℃时, Δι =0.448mm/m
　　工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：
当温差为40℃时为50m;
当温差为50℃时为40m;
当温差为60℃时为40m;
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 关于电缆桥架的概述
Mon, 10 Mar 2008 11:05:03 +0800
      电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。基本种类：　
       槽式电缆桥架，一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
       托盘式电缆桥架，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
       梯级式电缆桥架，适用于一般直轻大电缆的敷设，特别适用于高、低动力电缆的敷设。
       玻璃钢，不锈钢， 铝合金和大跨距电缆桥架。还有电缆线槽，线筛， 槽式弯通，三通，四通和直通，以及托臂，吊架。
       电缆桥架在穿越易受外来机械损伤的地区和露天，应选用防护盖板。电缆槽或梯架在分支时，可采用各种弯通连接。　　
       按表面处理不同又分为：热镀锌桥架，热镀锌板桥架，电热镀锌桥架，静电喷塑桥架， 防火漆（涂料）桥架，防锈漆桥架，防火阻燃桥架等。
        桥架近几年发展很快，不仅已系列化，而且品种由普通桥架发展到耐火桥架、防腐桥架等品种，完全能满足工程的需要。
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 电缆桥架的接地
Mon, 10 Mar 2008 11:07:24 +0800
根据规范的有关规定,镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：
r=P.L/S
式中：P=15×10Ω-6/cm(20℃)；
L=长度按100mm计算；
S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值
(3)电缆槽的单位电阻值见表3
(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：
R＝L(ｒ＋1/3ｒ＇)
式中：　
Ｒ--梯边，即（电缆槽）全长总电阻（ｍΩ）；
ｒ--梯边单位长度电阻（ｍΩ/ｍ）
ｒ＇--直接板固定螺栓接触电阻。
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 耐火桥架的选用
Mon, 10 Mar 2008 11:08:33 +0800
目前，耐火桥架的应用非常广泛。根据我们多年生产耐火桥架的经验结合工程中的具体施工过程，我们提醒大家选用耐火桥架是一定要注意：
      1    采用无卤型无机耐火槽盒
      目前，大多数工程中投入使用的耐火桥架，外壳为钢板、内胆为无机槽盒。无机槽盒采用的材料，为玻璃纤维增强的改性氯氧镁水泥，用这种材料制成的内胆在火焰下会分解出大量的HCL有害气体，易造成二次灾害，并有返卤现象、遇水机械强度明显下降、遇火爆裂、材质分解粉化等不利因素。
　　镇江市亿海工业设备有限公司生产的新型无卤型无机玻璃钢材料，有如下特点：⑴不含卤，不会产生有害的HCL气体；⑵在1000℃火焰温度下不爆裂、不变形；⑶抗潮和耐水性好。
　　2 采用隔热性能好的硅酸铝棉
　　目前，很多耐火桥架采用的是岩棉材料，笔者建议应采用隔热性能更好的硅酸铝棉材料。
　　3 外壳和内胆的连接应消除导热点
　　耐火桥架的外壳和内胆之间需要金属件连接，许多耐火产品的连接点设置在内胆的底部，形成导热点，这种设计是不合理的。所以，应改变连接点，使电缆和槽盒的接触部分不存在导热点。
　　4 内胆应有接缝板
　　目前，大多数工程的耐火桥架，仅外壳有接缝板，而内胆无接缝板，因此在内胆接缝处，易使高温侵入。所以，耐火桥架的内、外胆都应有接缝板。耐火桥架通常分为4个耐火等级，用户可根据不同的设计要求，选择不同的耐火桥架。
　　5 耐火桥架选用
　　耐火桥架适用于敷设普通的阻燃电线、电缆。耐火等级越高，散热越差，造价也高。因此，要合理地选择耐火等级，通常情况下为30min；对重要的线路，且几乎不发热的控制电缆等可选用90min的耐火电缆桥架。
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 桥架荷载及荷载特性
Mon, 10 Mar 2008 11:09:33 +0800
      1、电缆桥架的荷载
　　电缆桥架的荷载分为荷载、动荷载和附加荷载。 静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。 动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载, 即不允许在桥架上站(行)人,如果需要考虑站人, 则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。
　　2、选用桥架的步骤
(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
(3)按最大的电缆总均布荷载值来验算桥架强度。验算式如下：
Q使用=q1+q2
式中：q1 --电缆的均布荷载（各层的均布荷载中取最大值）（kN/ m2），均布荷载是托盘、梯架或电缆槽的荷载；
q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/ m2）,q2值的计算，人的重量一般按p=90kg计。
表示集中荷载和均布荷载的弯距如图2
按最大弯距相等的条件折算：
令pι/4=q2ι2/8则q2=2p/ι
∵P=90kg
∴q2=180/ι
式中：P--1人的荷载(kg)
ι--1个支撑点间距(若支点间距不等时取最大值)(m)
q2--1 人的等效均布荷载(kg/m)
根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
(4)挠度
　　挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此, 计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 电缆桥架及配件型式和品种的选择
Mon, 10 Mar 2008 12:07:37 +0800
一、电缆桥架型式及品种的选择
1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用槽式复合型防腐屏蔽电缆桥架（带盖）
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架。
6、户外要选用复合环氧树指桥架。
二、规格选择
1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
4、桥架横截面积的选择见表
桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A） 桥架横截面充许最小值(mm2)
0-60 129
61-100 258
101-200 452
201-400 645
401-600 968
三、支、吊架的配置
1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
四、防火
要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。我公司生产的电缆桥架有防火桥架系列。
五、接地
1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。
2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。
3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。
4、对于振动场所，在接地部位的连接处应装置弹簧圈。
六、桥架系统设计内容
桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置，其设计内容可含有：
1、桥架系统的有关剖面图。
2、桥架系统的平面布置图。
3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。
4、有特殊要求的非标件技术说明或示意图。
七、安装
电缆桥架的安装请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》。
八、设计要求
1、桥架系统的路径平面布置图；
2、桥架系统的有关断面图。
3、桥架系统所用防腐材质及所需直通、弯通、支（吊）架等的规格和数量明细表以及必要的说明，连接板及螺丝、防护帽按以上要求由生产厂家配齐。
4、有特殊要求的非标准技术说明或示图。
5、如在电缆桥架及附件选型和安装中遇到其它问题,欢迎来人或来电向镇江市亿海工业设备有限公司咨询。
名 称：镇江市亿海工业设备有限公司
地 址：中国 江苏省扬中市三茅镇宜禾路
电 话：[phone]
传 真：[phone]
联系人:董增良    13852955532
邮 编：212200
网 址:
电子信箱：dongzengliang@
开户银行：扬中市三茅镇农村信用合作社
帐号：3211021401201000068885
纳税人识别号:321124784394350
· 电缆桥架技术规范
Mon, 10 Mar 2008 12:10:14 +0800
一、环境条件
常年平均气温        25℃
极端最高气温        55℃
极端最低气温        -16℃
空气相对湿度     历年日平均最大相对湿度97％，月平均最大相对湿度95％
环境温度            -16℃—﹢50℃
海拔高度            ＜1000m
日照强度（风速0.5m/s）≤1.1KW/㎡
最大风速             ≤35m/s
最大日温差          25℃
地震烈度            8度
污秽等级            3级防污
安装地点            户内（外），空气中含有酸碱

      二、技术要求
1．      桥架表面处理：热浸锌、冷镀锌、静电喷塑。
2．      钢板：冷轧钢板。
3. 钢板厚度：
托盘、梯架宽度B           允许最小板厚
               B＜100                   1
            100≤B＜150                 1.2
            150≤B≤400                 1.5
            400≤B≤800                  2
               800＜B                   2.5
注：1）连接板的厚度至少按托盘，梯架同等板厚选用，也可以选厚一个等级。
      2）盖板的厚度可以按托盘、梯架的厚度选第一个等级。
4．连接片：内外采用连接片双面固定。
5．接地：接地孔、板或螺栓表面不喷塑。
6．检验：a.载荷试验；
           b.外观质量检验；
           c.外形尺寸精度校验；
           d.浸锌层检验；
           e.塑层检验。
      三、应遵循的标准
JB/T10216       电控配电用电缆桥架
CECS3191       钢制电缆桥架工程设计规范
SDJ278-90       水利水电工程设计防火规范
GB700          普通碳素结构钢技术条件
GB715          普通碳素钢铆螺用热轧圆钢技术条件
GB/T1408        固体绝缘材料电气强度实验方法工频下的试验
GB/T1410        固体绝缘材料体积电阻率和表面电阻率试验方法
GB5117          碳钢焊条
GB1720          漆膜附着力测定法
GB1764          漆膜厚度测定法
GB/T2423.4       电工电子产品基本环境试验规程 试验Db：交变湿热试验方法
GB/T2423.17      电工电子产品基本环境试验规程 试验Ka：盐雾试验方法
GB9978          建筑构件耐火试验方法
GB50205         钢结构工程施工及验收规范
JGJ82           钢结构高强度螺栓连接的设计、施工及验收规范
GB/T11253       碳素钢和低合金结构冷轧薄钢板及钢带
JB/T6743        户内户外钢制电缆桥架防腐技术要求
