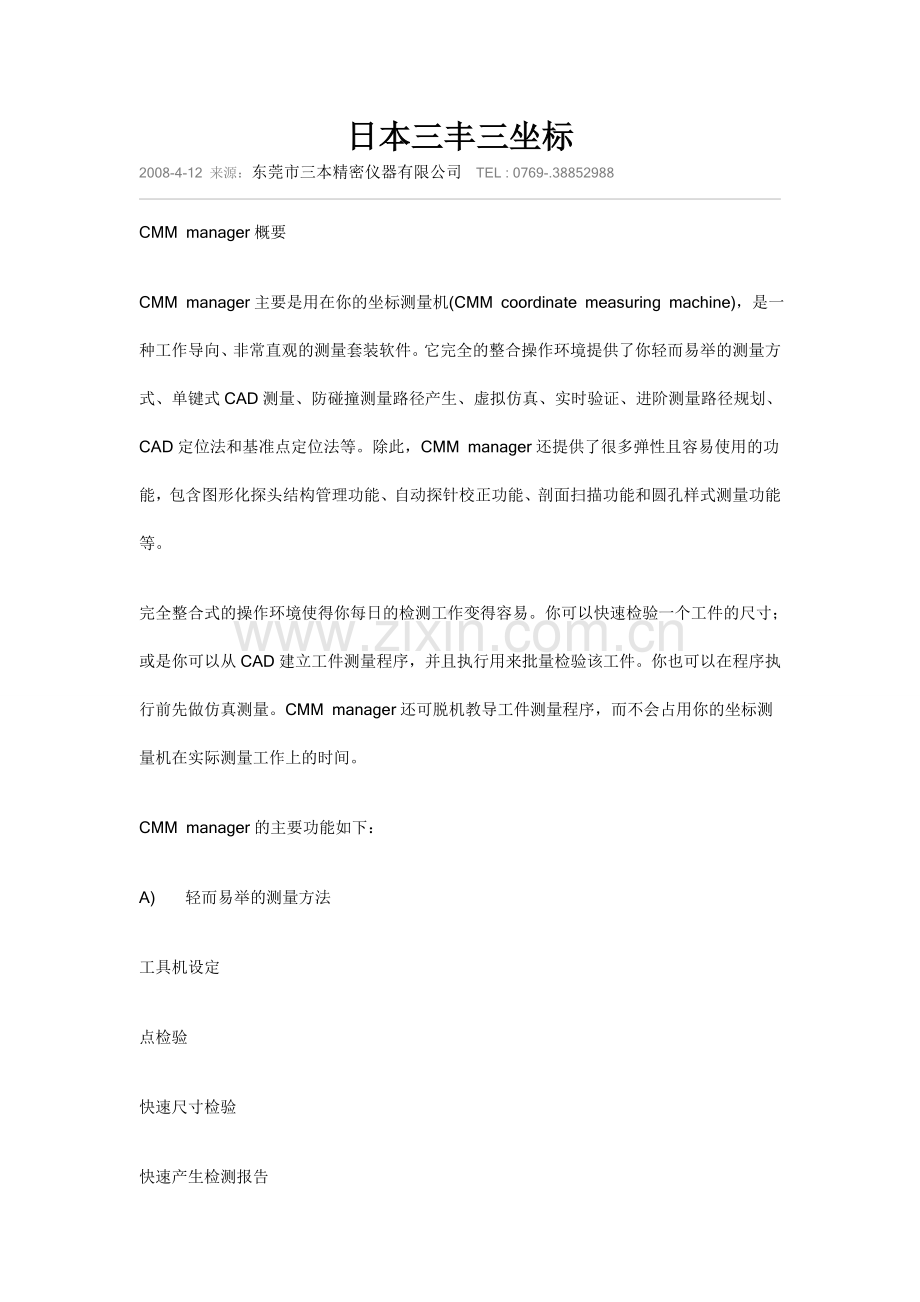

CMM manager概要
CMM manager主要是用在你的坐标测量机(CMM coordinate measuring machine)，是一种工作导向、非常直观的测量套装软件。它完全的整合操作环境提供了你轻而易举的测量方式、单键式CAD测量、防碰撞测量路径产生、虚拟仿真、实时验证、进阶测量路径规划、CAD定位法和基准点定位法等。除此，CMM manager还提供了很多弹性且容易使用的功能，包含图形化探头结构管理功能、自动探针校正功能、剖面扫描功能和圆孔样式测量功能等。
完全整合式的操作环境使得你每日的检测工作变得容易。你可以快速检验一个工件的尺寸；或是你可以从CAD建立工件测量程序，并且执行用来批量检验该工件。你也可以在程序执行前先做仿真测量。CMM manager还可脱机教导工件测量程序，而不会占用你的坐标测量机在实际测量工作上的时间。
CMM manager的主要功能如下：
A)      轻而易举的测量方法
工具机设定
点检验
快速尺寸检验
快速产生检测报告

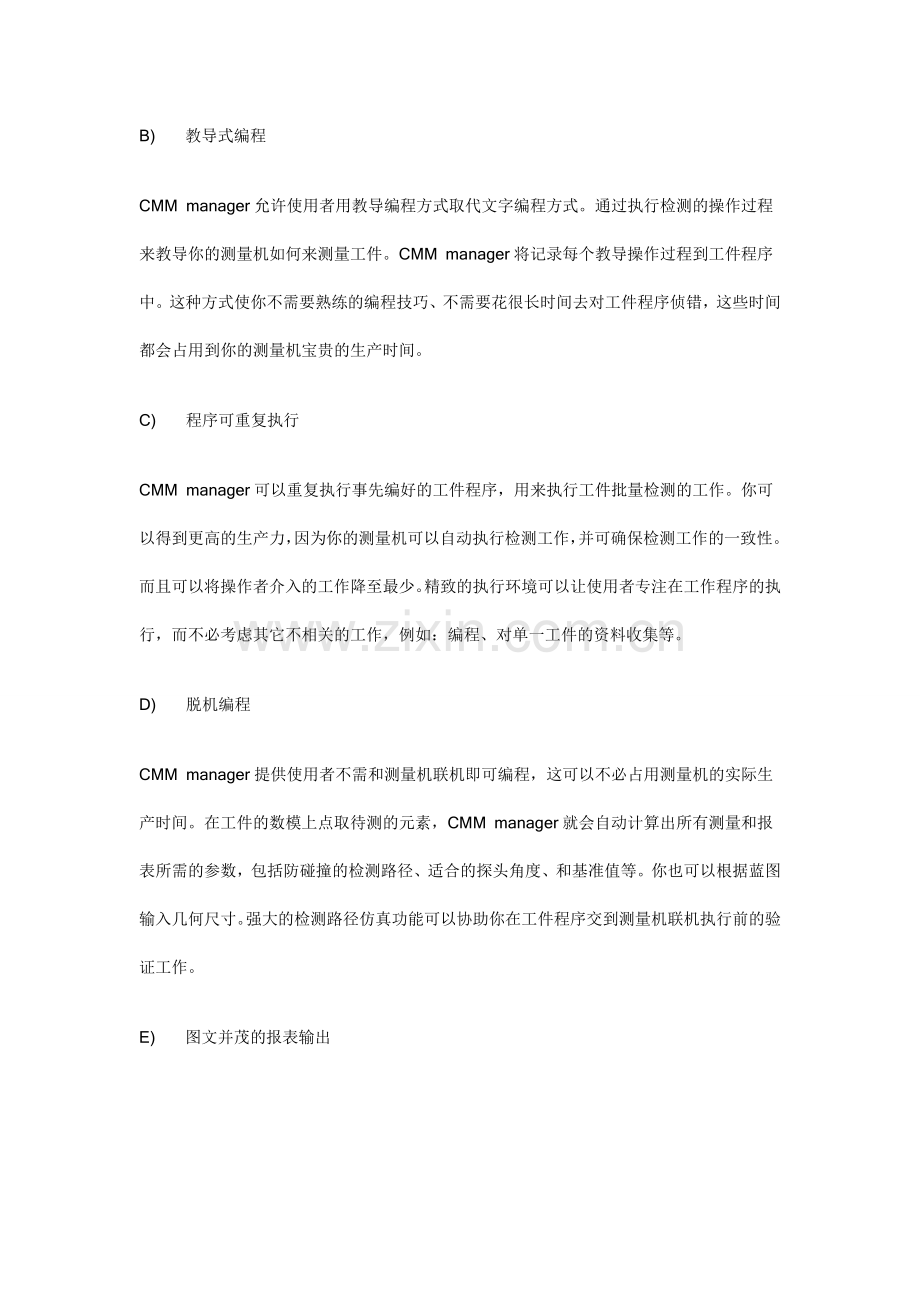

B)      教导式编程
CMM manager允许使用者用教导编程方式取代文字编程方式。通过执行检测的操作过程来教导你的测量机如何来测量工件。CMM manager将记录每个教导操作过程到工件程序中。这种方式使你不需要熟练的编程技巧、不需要花很长时间去对工件程序侦错，这些时间都会占用到你的测量机宝贵的生产时间。
C)      程序可重复执行
CMM manager可以重复执行事先编好的工件程序，用来执行工件批量检测的工作。你可以得到更高的生产力，因为你的测量机可以自动执行检测工作，并可确保检测工作的一致性。而且可以将操作者介入的工作降至最少。精致的执行环境可以让使用者专注在工作程序的执行，而不必考虑其它不相关的工作，例如：编程、对单一工件的资料收集等。
D)      脱机编程
CMM manager提供使用者不需和测量机联机即可编程，这可以不必占用测量机的实际生产时间。在工件的数模上点取待测的元素，CMM manager就会自动计算出所有测量和报表所需的参数，包括防碰撞的检测路径、适合的探头角度、和基准值等。你也可以根据蓝图输入几何尺寸。强大的检测路径仿真功能可以协助你在工件程序交到测量机联机执行前的验证工作。
E)      图文并茂的报表输出
CMM manager提供最新技术的报表能力，用来检视和输出你的检测结果。从你的测量机的检测结果产生一份报表变得容易、快速且精确。为了符合你的需要检测需求，CMM manager提供各种不同的客制化报表格式，包括文字报表、图形报表及图文并茂的报表。
以网页类型输出的报表，可以透过电子邮件传送，报表不需用特殊软件来观看，只需用网页浏览器就可观看、打印。报表传递跨平台。
F)      完全支持型状和位置公差报表输出
完全支持ASME Y14.5M-1994GD&T公差报表能力。公差结果可以被储存成HTML的格式。您可以用惯用的网页浏览器观看HTML格式的报表，并可以公布在企业内部的internet供其它部门分享。你也可以将公差结果直接输出成Excel表格，对其中的数据进行修改。
G)      逆向工程
测量结果可以直接输出成标准数模档案，如IGES和 DXF。然后你可以将这些数模档案输入到你常用的CAD系统来完成逆向工程的工作。这个功能可能提升在逆向工程应用中的效率和精度。

三坐标测量机的开机关机及操作注意事项
发表时间:2010-11-5 11:39:06 天气状况: 心情指数: 浏览次数:12
三坐标测量机做为一种精密的测量仪器，如果维护及保养做得及时，就能延长机器的使用寿命，并使精度得到保障、故障率降低。为使客户更好地掌握和用好测量机，现列出测量机简单的维护及保养规程。

一． 开机前的准备

１． 三坐标测量机对环境要求比较严格，应按合同要求严格控制温度及湿度；

２． 三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干净，有油．水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。所以每天要检查机床气源，放水放油。定期清洗过滤器及油水分离器。还应注意机床气源前级空气来源，（空气压缩机或集中供气的储气罐）也要定期检查；

３． 三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，如果导轨上面有灰尘或其它杂质，就容易造成气浮轴承和导轨划伤。所以每次开机前应清洁机器的导轨，金属导轨用航空汽油擦拭（120或180号汽油），花岗岩导轨用无水乙醇擦拭。

４． 切记在保养过程中不能给任何导轨上任何性质的油脂；

５． 定期给光杆、丝杆、齿条上少量防锈油；

６． 在长时间没有使用三坐标测量机时，在开机前应做好准备工作：控制室内的温度和湿度(24小时以上)，在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮后突然加电后损坏。然后检查气源、电源是否正常；

７． 开机前检查电源，如有条件应配置稳压电源，定期检查接地，接地电阻小于4欧姆。

二． 工作过程中：

１． 被测零件在放到工作台上检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖使用寿命；

２． 被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度；

３． 大型及重型零件在放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，致使工作台或零件损伤。必要时可以在工作台上放置一块厚橡胶以防止碰撞；

４． 小型及轻型零件放到工作台后，应紧固后再进行测量，否则会影响测量精度；

５． 在工作过程中，测座在转动时(特别是带有加长杆的情况下)一定要远离零件，以避免碰撞；
６． 在工作过程中如果发生异常响声或突然应急，切勿自行拆卸及维修，请及时与我公司联系，本公司会安排经过严格培训的人员前往，并承诺以最快的速度帮助客户解决问题。

三、 操作结束后

１． 请将Z轴移动到下方，但应避免测尖撞到工作台；

２． 工作完成后要清洁工作台面；

３． 检查导轨，如有水印请及时检查过滤器。如有划伤或碰伤也请及时与本公司联系，避免造成更大损失；

４． 工作结束后将机器总气源关闭。

本文来自: 天天CAD教程网() 详细出处参考：

如何选定适合的测量机材料
2008-10-29 来源：机电商情网 收藏此信息 推荐给好友

前言：测量机同其他精密测量仪器一样，其使用的材料并没有绝对的优劣之分。只有充分了解测量机的使用环境、测量效率要求和各种材料的物理特性，结合优秀的结构设计和测量机系统设计，方能科学地进行材料的选择并将材料的物理特性充分发挥出来以满足测量的要求。
　　本文通过对不同材料在温度特性、运动特性以及工艺特性三个方面进行分析的基础上，提出针对不同精度、使用环境、测量效率要求的测量机适合的材料，从而为正确的选用提供科学依据。
　　一、与测量机材料选择相关的参数：
　　1. 温度特性：
　　测量机做为一种高精度的计量设备，为保持其持续的高精度，需要针对安装环境的温度变化进行适当的应对或补偿，这其中，构成测量机各主要部件材料的温度特性就成为一项非常重要的指标。
　　评定材料的温度特性，我们主要从热膨胀系数、热导率、热膨胀系数/热导率三个主要参数进行分析，下表通过测量机常用的几种材料，包括铝合金、陶瓷、花岗岩与钢说明各参数之间的相互关系：

    通过以上材料温度特性和相关的说明，我们不难看出：
    * 对于通用型测量机，机器需要在相对宽松的温度条件下保持较高的精度（基本要求在正负2度，但很多机器可以工作在更宽的温度环境中）。这种情况下，往往温度的变化和不均匀性带来的影响（通过局部和累积变形）远大于材料均匀膨胀所带来的影响。材料热膨胀系数带来的简单膨胀可以被温度补偿技术很有效地补偿掉，但局部和累积的材料变形的补偿是非常困难并难以精确补偿的。因此对通用型测量机，在确保膨胀系数/热导比的前提下，应当更侧重于材料的热导率，加之后面我们要讨论到的运行特性和工艺特性，铝合金是目前业界所能经济使用的最好的材料。
    * 对于坐落于非常良好的温度环境内的高精度机器，机器更强调精度，并为达到超高精度而采用较为昂贵的手段保证很高的温度环境要求（如要求保证0.5度左右）和尽量小的单位膨胀率。因此在材料的选择上应当在采用较低的膨胀系数/热导比材料的前提下，更多地侧重于材料的热膨胀系数（较好的材料如花岗岩，陶瓷）。

    2. 运动特性：
    不断致力于提高效率是现代制造业的一个最为显著的特征，同时测量系统被广泛应用在车间现场，要求更快的为制造流程提供实时的测量反馈，因此，测量系统的运动性能不仅能够通过提供更加平稳顺畅的运动特性而提升测量的精度和重复性，同时还可以提供更高的测量速度和效率。测量系统的运动特性是在精度之外另外一项需要关注的指标。材料密度和刚性(弹性模量MPa)是反映测量系统运动特性的两项重要指标)，下表列出了测量机使用的主要材料相关指标与分析：

    根据上述分析，我们可以得出以下结论：
    * 在补偿技术被坐标测量机普遍应用以后，刚性就已经不在是参考材料特性的最重要指标，因为材料的静态变形和低速度/加速度情况下的变形补偿已经成为各主流坐标测量机厂商的标准手段。最为复杂的刚性-变形情况来自与机器以较高速度/加速度运行时产生的变形和运动控制误差（由机器，传动，控制系统等构成的运动位置环）。这种情况下运动部分的重量（反映在材料密度特性）显得极为重要，它对系统精度的影响不是简单倍数而是级数关系。
    * 对于通用型测量机，在用户利益最大化的设计思路指导下，机器需要在保证较高精度的同时追求更高效率。因此在材料的选择上应当在较高刚性/密度比的前提下，更多地侧重于材料的轻密度，并通过优化结构设计来减小运动部分的质量。在这种情况下，铝合金的优势又更明显地体现出来。这也是为什么同样精度的机器，一些公司的机器可以更高效率运行，另一些公司却只能缓慢测量。效率低意味着要投入更多的资金购买测量设备并付出更多的人工和更长的资源占用时间。
    对于高精度测量机（精度要求1微米以内），机器更强调更多的是精度而不是速度。因此在材料选择上往往在较高的刚性/密度比的前提下，更多地侧重于材料本身的刚性，或通过增加材料的尺寸来提高整体刚性。两种都是业界采用的有效方法。
    3. 材料的制造工艺性和弹性：
    随着坐标测量机的需求量的日益扩大，要求测量机的制造和生产从原来的单件生产模式转化为更具效率的批量生产，从而产品的品质更加稳定、制造效率更高，从而为客户提供具有更好性价比的测量产品。在这种背景下，测量机主要部件材料的制造工艺性成为测量机厂商需要重点考虑的指标。

    铝合金是通用型测量机极佳的材料：
    * 一般来说，除非部分核心设计或制造技术无法突破或缺乏加工手段（在合理成本下），否则测量机的设计师应当在综合平衡其他材料特性后选用制造工艺性更好的材料。
    * 铝合金是一种很好的综合性能材料并且具有非常好的制造工艺性，是通用性测量机的极佳材料。但一些实力比较弱或者技术相对落后的测量机厂商并没有掌握大尺寸铝合金横梁的材料成型与高精度加工技术，从而不得不放弃采用铝合金材料或只能局部使用。实际上，因为测量机使用铝合金材料具有显著优点，有许多声称使用其他材料的厂商实际上还是在自身技术能力所及的地方使用铝合金，如：Z轴，滑架，左右腿等（这些零件的制造加工技术比起横梁来相对容易）；技术落后的厂商甚至连铝合金Z轴的制造技术都无法突破。
    二、如何选择适合的测量机材料：
    在以上综合分析测量机上主要采用的材料(铝合金、陶瓷、花岗石、钢)在温度特性、动态特性以及工艺特性的方面的相关参数的基础上，考虑到测量机当今制造业中的使用特点、使用环境、精度以及效率要求，我们不难看出：
    1. 通用型和车间型测量机：
    此类测量机在保证较高精度的情况下，对测量的效率也有较高的要求，其所在的工作环境一般。综合而言，铝合金是设计此类测量机非常理想的材料。
    具体说明如下：
    1.1在环境温度变化的情况下，由于外界温度变化较大，在兼顾膨胀系数/热导比的情况下，需要采用热导率更好的材料, 在这方面，铝合金是最佳的材料。
    1.2在确保材料的刚性/密度比的同时，铝合金密度小，在保证精度的情况下有助于提高测量机的动态性能，从而提高测量效率。尤其是铝合金材料配以高精密三角梁的设计，充分挖掘了铝合金这种理想材料的优良特性，是测量机设计的经典杰作。
    1.3 铝合金材料易于实现材料的一致性，如Global即为全铝框架，这样的好处是温度变化时，各部分的变形一致，容易补偿。否则，如果机器的横梁、滑架和Z轴采用不同的材料，则温度变化时的膨胀量不同，导致机器膨胀变形扭曲，这种变形是非线性的，难以通过温度补偿解决。参见下图所示：

    下图以海克斯康的Global测量机为例加以说明：

    2. 高精度测量机
    此类测量机对精度的要求是第一位的，而对速度要求一般；由于价值高，一般配备专用的工作环境，环境较好。其移动部件的选材，需要兼顾密度和刚性；而对于固定部件，则对密度/刚性比的要求比较宽松，一般通过加大截面尺寸提高刚性，故固定部件的材料可选择陶瓷或花岗石。
    三、结论：
    选定适合的测量机材料，需要综合考虑材料的温度特性、动态特性以及工艺特性，同时需要考虑测量机使用的场合、精度要求、效率要求等综合因素。技术的创新是无止境的，要求测量机厂商需要融合最新的材料技术、加工技术、补偿技术以及控制技术，采用适合客户具体应用需要的测量机材料。

CAD功能在三坐标测量机中的应用

　近些年各个三坐标测量软件开发厂商相继在自己的软件中加入了CAD功能，且功能越来越强大。本文就CAD在三坐标测量软件中的使用和其功能作简要阐述。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
前言zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
　　三坐标测量机作为一种高精度的通用测量设备已经有了几十年的发展历史，其在工业生产领域中的使用越来越为广泛，也越来越受到生产型企业的重视。而三坐标测量软件中对CAD功能的引入，更是将三坐标测量机的应用领域和易用性推到一个新的高度。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
　　以下就以西安力德测量设备有限公司的三坐标测量机测量方案为例，对CAD在三坐标测量中的应用做简要介绍。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
1、虚拟测量zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
　　虚拟测量就是在没有实际工件的情况下对CAD模型在软件中进行测量。

　　西安力德测量设备有限公司的测量软件拥有强大的CAD功能，要进行虚拟测量时，打开软件，选择脱机工作模式，然后导入所要测量的CAD模型，并将CAD模型对应到选定的坐标系中即进行测量。根据所要测量的几何元素，使用鼠标在CAD模型上点击所要采点的位置，此时CAD模型上会显示所采点的位置及其矢量方向。根据所测量的几何要素的需要，可进行多次采点。当采够所需要的点数后再在采点窗口中点确定，系统将会驱动虚拟测头进行采点，并拟和出要测的几何元素及其图形。zXCCAD/3D/Photoshop教程、资源网
　　虚拟测量可以通过对没有尺寸数据的CAD模型进行测量，确定其各种尺寸参数。但这不是虚拟测量的主要目的，虚拟测量的主要功能是为在脱机状态下进行自动测量编程做服务。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
2、脱机编程zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
　　数控三坐标测量机使批量测量的效率有所提高，通过对给定工件的测量进行编程，可以实现全自动的快速测量。zXCCAD/3D/Photoshop教程、资源网
　　在三坐标测量软件没有引入CAD功能之前，对测量程序的编制要求专业人员对应图纸进行编程，这种编程方法使用较为复杂，且对操作人员要求较高。zXCCAD/3D/Photoshop教程、资源网
　　还有一种方法就是使用三坐标测量软件的自学习编程功能，在对工件进行实际测量的同时自动生成测量程序。当再次测量同样的工件时即可调用此程序进行自动测量。由于这种方法简单易用，适应面广，因此在业内被广泛使用。但由于这种编程离不开实际工件，所以也就带来了很多难以克服的缺点。一是由于编程离不开硬件环境，必须要将给测量机配套的气源等打开，使测量机能正常运行方能进行编程，这样编成较为繁琐。二是编程离不开工件，所以就必须等工件加工完成后才能进行编程，这样便会降低了工作效率从而影响生产。zXCCAD/3D/Photoshop教程、资源网
　　坐标机测量软件中引入CAD功能之后，由于可在脱机状态下通过对CAD模型进行虚拟测量，从而可完成自学习编程的过程，因此解决了以上问题。无论生产是否进行，只要将设计部门设计的CAD图纸文件输入到测量软件中，就可以进行编程。等工件加工完成就可以进行程序测量，这样就大大提高的生产效率。其具体的方法是先在三坐标测量软件中打开要测量工件的CAD模型，然后打开测量程序自学习功能，建立好坐标系后就可以开始模拟对工件的测量。系统将自动生成测量程序。zXCCAD/3D/Photoshop教程、资源网
　　在程序编制完成之后，还可以在CAD环境中调用程序进行模拟测量，对程序进行验证，找出运行过程中出现的错误测量路径和采点，并对程序进行修正，将实际测量中可能出现的问题降到最低，也最大程度的保证了测量过程中的安全性。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
3、使位置公差评定更加方便zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
　　在以往的三坐标测量软件中，要对几何元素的位置公差进行评定，必须手工输入几何元素的理论位置，然后再和实际测量得到的值进行比对，这样对位置公差的评定很不方便。zXCCAD/3D/Photoshop教程、资源网
　　当坐标测量机软件引入CAD功能之后，就可以在软件中对CAD模型进行测量，由于模型是设计出来的，所以对其进行测量所测得值既为几何元素的理论值。在有了理论值之后，在对应的坐标系下再对实际工件进行测量，即得到了所需几何元素的实际值。这样就可以对所测几何元素的位置公差进行评定。zXCCAD/3D/Photoshop教程、资源网
　　这在使用中，既省去了手工逐个输入几何元素理论值的麻烦，而且也可以避免为了与图纸上的标注尺寸相对应而频繁变动坐标系。这大大降低了操作人员的劳动强度，也减少了出错的几率，同时也提高了测量的精度及效率。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
4、CAD输出用于逆向工程
在当前的生产制造中往往会碰到这么一种情况，客户能提供给制造者的只有实物而没有任何图纸或CAD数据，特别是样件中有曲线、曲面等很难通过测量获得其准确的数据的复杂模型。在这种情况下，传统的加工方法是使用雕刻法或其他方法制作出一个一比一的模具，再用模具进行生产。这种方法无法获得工件准确的尺寸图纸，也很难对其外型进行修改。zXCCAD/3D/Photoshop教程、资源网
　　逆向工程就是为了解决以上难题而提出的一套理论。逆向工程是指由工件产生图纸或各种相关尺寸数据的过程，是相对与传统的由图纸数据而产生工件的过程而言的。三坐标测量软件中引入CAD功能用于逆向工程，使传统的三坐标测量机用于成品检测的功能，有了更大的扩展。zXCCAD/3D/Photoshop教程、资源网
　　在逆向工程中，首先使用三坐标测量机对样件的外型进行精确测量，然后用CAD功能对所测得的数据进行处理，最终生成一种或几种CAD格式的数据文件。如西安力德公司的三坐标测量软件生成IGS格式的数据，而且还可以使用此软件附带的功能，使数据在多种CAD格式之间进行转换。zXCCAD/3D/Photoshop教程、资源网
　　这些数据文件可以被一般的CAD/CAM软件系统所接受，利用这些软件系统可以对数据进行修改，或直接进行数控机床加工法编程，最终指导数控机床进行加工。也可以对这些数据进行切片处理，指导激光成型机进行快速成型。zXCCAD/3D/Photoshop教程、资源网
　　逆向工程不仅能使工件快速的进入批量生产，而且可以得到工件的CAD数据，有了这些数据，就可以再使用三坐标测量机对生产出来的工件进行检测，保证产品的质量。zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
结束语zXCCAD/3D/Photoshop教程、资源网
zXCCAD/3D/Photoshop教程、资源网
　　三坐标测量机作为一种通用测量机，由于其具有很高的测量精度和测量效率，并且具有操作方便，可实现在线测量等众多优点，已经在现代工业中有了不可替代的地位。而CAD功能的引入，必将给三坐标测量机带来更大的使用空间。
