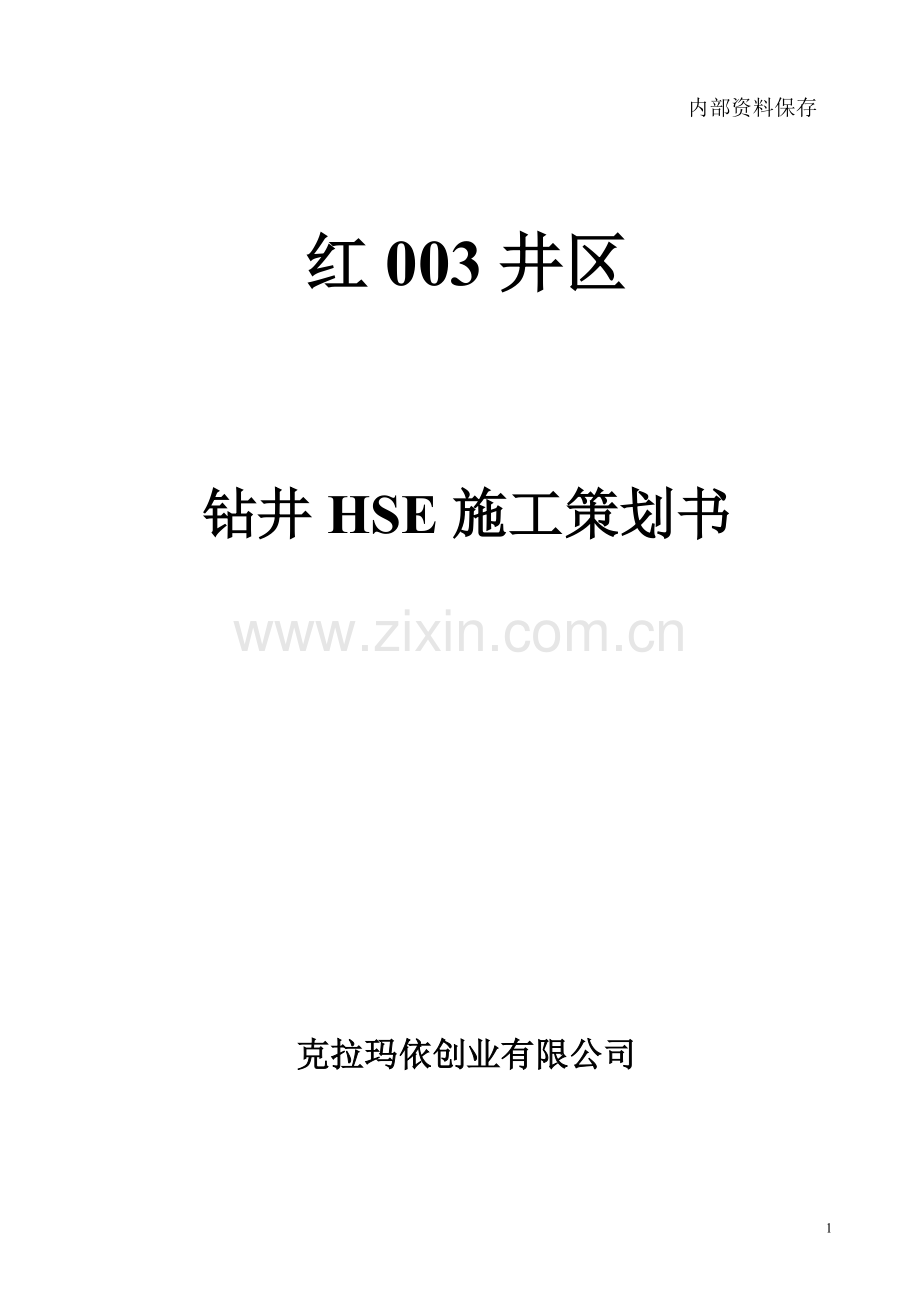

XX井区HSE施工策划书.doc

内部资料保存

红003井区

钻井HSE施工策划书

克拉玛依创业有限公司

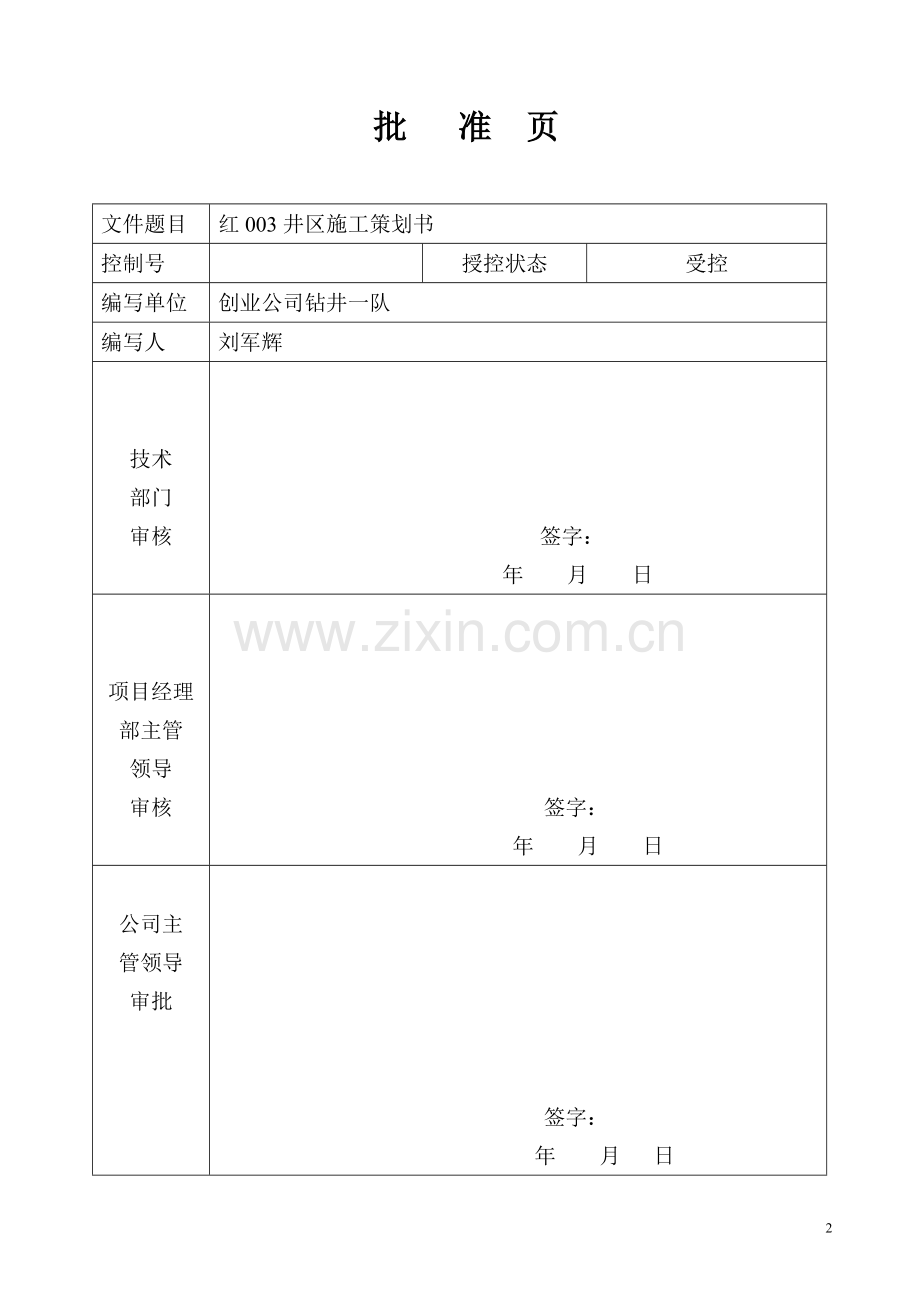

批 准 页

文件题目
红003井区施工策划书
控制号

授控状态
受控
编写单位
创业公司钻井一队
编写人
刘军辉

技术
部门
审核

签字：
年 月 日

项目经理部主管
领导
审核

签字：
年 月 日

公司主
管领导
审批

签字：
年 月 日
说 明
1． 本作业计划书依据《钻井工程设计》、创业公司管理体系文件以及相关部门在施工前期所开展的调查、评价工作而编制。
2． 本作业计划书对钻井施工项目的管理进行了规范，是钻井队管理活动的指南，钻井队在钻井施工过程中必须严格执行。
3． 本作业计划书未能涵盖的钻井施工项目管理活动内容，按照相关规定执行。
4． 本作业计划书的发放范围（钻井队、现场HSE监理、生产办）。
5． 本作业计划书由钻井队传递到全体员工及相关方。
6． 本作业计划书属于内部受控文件，未经审批人批准不得转借他人和复印。
7． 本作业计划书解释权、修改权归属创业公司。

目 录

一、项目概述

二、目标指标和承诺

三、钻井队组织机构

四、资源配置

五、运行控制

六、测量和监测装置

七、应急工作

八、资料管理

九、变更

1．项目概述
1.1项目概述
1.1.1项目名称：红003井区钻井HSE施工策划划书。
1.1.2项目施工单位：创业一队。
1.1.3井别：采油井 井型：定向井、直井。
1.1.4设计井深：500-580米。
1.1.5取心进尺：
1.1.6钻井目的：开发清水河组K1q、齐古组J3q油藏。
1.1.7完钻层位及原则：
完钻层位：齐古组油层厚度大于4米的区域井完钻层位为头屯河组，其它区域井完钻层位为齐古组。
完钻原则：齐古组油层厚度大于4米的区域井钻穿齐古组底界后，在钻30米口袋完钻，具体井号等钻完齐古组控制井后在定；其它区域井一律钻穿清水河组底界后，在钻30米口袋完钻。
1.1.8井身结构：
开钻
次序
井深
m
钻头尺寸
mm
套管尺寸
mm
套管下入
层位
套管下入
深度m
环空水泥浆返至井深m
一开
0-60
393.7
273.05
K1h
60
地面
二开
60-500/580
241.3
177.8
J3q/J2t
500/580
地面
（注：井身结构也可以用文字描述）
1.2地理位置与当地环境
1.2.1地理位置：位于克拉玛依市西南约25Km处。
1.2.2气象：大陆季风气候，最大风力可达8级；气候干燥，夏季炎热(+35℃)，冬季寒冷(-35℃)；年降雨量稀少；多风沙，可能有洪、雨灾害。
1.2.3交通通讯：交通条件较为便利，有简易公路通往井场；卫星电话或手机通讯进行信息通讯。
1.3外部依托
1.3.1医疗急救
1.3.1.1该井区距离克市职工总医院急救中心25km，联系电话[phone]。
1.3.1.2该井区距离克市白碱滩职工医院50km，联系电话[phone]。
1.3.1.3通用医疗急救电话；“120”，在发生人身伤害事故后可直接拨打120电话，其作用与上述电话是相通的，同时还可以得到其他相应的帮助。
1.3.2消防支援
1.3.2.1该井区距离克市消防中队25km，联系电话119。
1.3.2.2当你拨打火警“119”电话后，值班人员可根据发生火灾地点及时通知距离最近的消防中队出警。
1.3.3治安力量
1.3.3.1发生一般治安案件（打架、抖殴、赌博等）时，可通过电话或手机与公安部门联系（电话：110）。
1.3.3.2发生刑事案件时（酒后伤人、外来人员盗窃油田物资等）可直接拨打110电话与克市公安分局取得联系。
1.4法律法规及其他要求的收集
1.4.1项目经理部井队适用的法律法规参阅钻井公司安全质量环保部2003年10月下发的《安全生产法律法规汇编》。
1.4.2当地政府对安全、环保的特殊要求：
《关于加强传染病防治等法律法规宣传工作的通知》
1.4.3项目经理部的特殊要求：
1.4.3.1拉运设备途中有电力线等高空障碍时，对超高设备必须拆散分装，避免拉断电力线。
1.4.3.2放喷管线穿越油田公路或简易公路时，完井后必须及时恢复路面原貌。对作业区内各种地下设施的地表标志破坏后必须及时恢复原貌。
1.4.3.3进入多风季节，钻井队必须严格执行防风的有关规定，做到风前有预防，风中有措施，风后有整改。
2.目标指标和承诺
2.1目标
2.1.1人身伤害为零；
2.1.2火灾事故为零；
2.1.3环境污染事故为零；
2.1.4井喷事故为零；
2.1.5食物中毒事故为零；
2.1.6交通事故为零。
2.2指标
2.2.1井身质量合格率100%；
2.2.2固井质量合格率98%；
2.2.3工程事故时率﹤1%；
2.2.4生产时率达到95%；
2.2.5复杂时率﹤2%；
2.2.6机修时率﹤2%；
2.2.7井身质量：井深≦500m，最大井斜角≦1º，井底水平位移≦50m，最大全角变化率≦1º75/30m，井深≦1000m最大井斜角≦2º，井底水平位移≦30m，，井深≦1500m最大井斜角≦3º，井底水平位移≦50m，最大全角变化率≦2º25/30m，井径扩大率为：≦30%
2.2.8所有作业场所急救设施配备率100%；
2.2.9有毒有害作业场所检测率100%；
2.2.10应急组织机构健全率100%；
2.2.11消防器材合格率100%；
2.2.12固体废弃物回收率100%；
2.2.13本年度重要环境因素识别排查及环境管理方案落实率100%；
2.2.14生产管理过程中发现的各类安全问题以及事故隐患整改落实率、“三违”现象查处率100%；
2.2.15施工进度预测
开钻
次数
钻头尺寸
(mm)
井 段
(m)
施 工 项 目
累计时间(d)
内 容
时间(d)
一开
393.7
0~60
钻进、辅助
0.2
1.5
固井、装井口等
1.3
二开
241.3
~500/580
钻井/定向、轨迹控制、辅助
1.5/3
3/4.5
电测、固井、下油管、装采油树
2
5/6.5

预测依据:根据2010年区实钻资料统计,预测不包含搬安和甩设备时间。
注：目标指标包括但不局限以上内容。
2.3承诺
2.3.1施工承诺
2.3.1.1严格执行工程设计、泥浆设计和甲方的指令；
2.3.1.2认真落实井控九项管理制度，严格按设计要求安装井口装置，并按规定进行试压；
2.3.1.3特殊工作人员持证上岗率达到100%；
2.3.1.4员工劳动保护用品配戴率100%；
2.3.1.5不符合（隐患）整改率达到100%。
2.3.2质量承诺
2.3.2.1固井质量合格率达到98%；
2.3.2.2井身质量合格率达到100%；
2.3.2.3交井合格率达到100%；
2.3.2.4杜绝质量返工进尺，工程事故率控制在1.5%以内;
2.3.2.5油气层保护措施落实率100%。
2.4标指标和承诺的管理
2.4.1钻井队必须明确完成目标指标和承诺的保障措施。
2.4.2目标指标和承诺要传递到岗位，岗位人员应清楚目标指标和承诺对本岗位的要求。
2.4.3目标指标涉及到相关方的，要及时传递到相关方。
2.4.4公司对钻井队完成目标指标情况每月进行监督和考核。
3.钻井队组织机构
3.1组织机构网络图

钻井队组织机构

应
急
管
理
小
组

QHES

管
理
小
组

生
活
管
理
小
组

井
控
管
理
小
组
组

3.2管理小组职责
3.2.1钻井队QHES管理小组职责
3.2.1.1负责本队质量、健康、安全与环境管理工作；
3.2.1.2执行上级部门和甲方有关质量、健康、安全与环境法规、政策和规定；
3.2.1.3定期召开会议，对各种监测数据进行统计分析，研究解决本队质量、健康、安全与环境管理上存在的问题和确定所要采取的措施；
3.2.1.4认真执行工程设计，负责钻井施工过程中的质量把关工作；
3.2.1.5负责对班组、岗位的质量完成情况进行监督和考核；
3.2.1.6负责本队设备的维护管理工作；
3.2.1.7负责组织整改影响质量、健康、安全与环境的隐患，制止违章行为；
3.2.1.8负责对员工进行质量、健康、安全与环境宣传教育和培训工作；
3.2.1.9配合上级主管部门进行事故调查、分析和上报工作；
3.2.1.10提出合理化建议，改进质量、健康、安全与环境管理水平。
3.2.2井控管理小组职责
3.2.2.1负责本队的井控管理工作；
3.2.2.2负责对井控九项制度落实的检查、监督；
3.2.2.3负责井控系统的安装、调试、试压及压力监测工作；
3.2.2.4负责监督班组进行不同工况下的防喷演习，并填写好演习整改记录；
3.2.2.5负责打开油层前的申报工作；
3.2.2.6定期对职工进行井控技术知识的培训。
3.2.3应急管理小组职责
3.2.3.1负责井队应急管理工作
3.2.3.2定期组织职工进行消防、急救、防喷、防H2S、防风等知识的学习；
3.2.3.3按照《作业计划书》的要求，组织开展各类应急演习，监督应急演习的过程是否符合应急要求；
3.2.3.4负责对应急物品的检查，确保应急物品的齐全和完好；
3.2.3.5在发生异常情况下组织应急抢险工作。
3.2.4生活管理小组职责
3.2.4.1负责本队生活管理工作
3.2.4.2每半月召开一次伙委会，每周制定一次食谱；
3.2.4.3负责监督井队生活帐目的管理，每周公布一次伙食消耗帐目，每月公布一次伙食帐目；
3.2.4.4负责监督落实生活营地健康、安全与环境管理措施。
3.3管理小组组长必须由井队正职干部担任，其职责如下：
3.3.1负责主持小组的日常管理活动；
3.3.2负责划分小组成员的职责并监督落实；
3.3.3每月至少组织一次小组活动；
3.3.4当出现健康、安全、环境和质量问题时，及时进行解决。
4.资源配置
4.1人力资源配置
4.1.1钻井队人员配置情况
4.1.1.1干部2人。钻井工程师1人；
4.1.1.2主任机工1人，成本员1人；
4.1.1.3小班工人31人：钻工28人，机工3人；
4.1.2相关人员配置情况
4.1.2.1HSE监理1人；
4.1.2.2生活服务组3人；
4.1.2.3泥浆服务组1人；
4.1.3人力资源管理要求
4.1.3.1作息制度：白班职工下班后在0：00前就寝休息，夜班职工下班后在12：00前就寝休息，井队干部负责监督检查。
4.1.3.2对岗位人员的基本要求：岗位人员必须经过培训取得上岗合格证，并具备上岗能力方可上岗工作.
4.1.3.3岗位人员持证要求：
4.1.3.3.1架工以上岗位必须持有井控操作证；
4.2主要施工设备的配置
4.2.1钻井队主要设备的配置：

序号
设备或部件名称
规格型号
出厂编号
自编号
主 参 数
投产日期
参数
单位
1
钻机/修井机
SJX5430TXJ450
050302
1-15-0
1
台
2005-05-03
2
井架底座
JT135/4
050302
1-15-1
1350
KN
2005-05-03
3
绞车
JC-400
05412
1-15-2
410
KW
2005-05-03
4
天车
TC-160
05412
1-15-3
1548
KN
2005-05-03
5
游车大钩
YG-150
05412
1-15-4
1470
KN
2005-05-03
6
水龙头
SL-135
050218
1-15-5
1600
KN
2005-05-03
7
转盘
ZP-20.5
20040515
1-15-6
816
KW
2005-05-03
8
泥浆泵1#
SL3NB-1300
0813AC1618
1-15-8
955
KW
2009-3-1
9
泥浆泵2#
3NB-1000
99-10-1
1-15-9
736
KW
2000-03-12
10
1#柴油机
PZ12V190B
90-7-364
1-15-10
882
KW
1991-03-13
11
2#柴油机
PZ12V190B
94-1-071
1-15-11
882
KW
1994-03-30
12
主车动力
CAT3406C
050302
1-15-7
343
KW
2005-05-03
13
1#柴油发电机组
PZ12V135
0501204
1-15-12
300
KW
2005-10-15
14
2#柴油发电机组
PZ6135
0503182
1-15-13
150
KW
2005-05-01
15
1#联动机
大庆Ⅱ130
3514
1-15-14
735
KW
1988-06-21
16
2#联动机
大庆Ⅱ130
0-2-5
1-15-15
735
KW
1999-05-10
17
电动压风机
HW10012
0501088
1-15-16
7.5
KW
2005-05-01
18
电动压风机
VFY-3.0/10
0507010
1-15-19
22
KW
2005-05-01
19
防爆电路

1-15-31
1
套
2005-05-01
20
直线同步振动筛
XZS-2100*1150
6
1-15-17
3.5
KW
2007-03-19
21
除砂器、除泥器
RCY250*2/105*8
2005-022
1-15-18
55
KW
2005-08-10
22
加重漏斗
6PZ*2
2005-035
1-15-20
1
套
2005-05-03
23
燃油罐

1-15-33
24
方
2008-05-01
24
钻井液罐

1-15-24
180
m3
2008-10-08
25
清水罐

1-15-34
40
方
2005-05-01
26
测斜仪
ZF3-113
10861433
1-15-30
1
套
2008-03-31
27
钻井值班房

1-15-28
1
栋
2010-10-1
28
干部值班房

1-15-31
1
栋
2008-03-16
29
大班房

1-15-37
1
栋
2008-03-16
30
泥浆化验室

1-15-35
1
套
2000-05-10
31
消防工具房

1-15-25
1
栋
2005-05-01
32
材料房

1-15-26
1
栋
2000-05-10
33
泥浆材料爬犁

1-15-27
1
套
2005-05-01
34
液压大钳
ZQ2003-100
7048
1-15-36
1
套
2009-03-01
35
液压小绞车
YG-3、YG-5
50209
1-15-32
1
套
2005-05-01
36
滚子方补心

1-15-29
1
套
2003-06-01
37
二层台逃生装置

1-15-21
1
套
2006-07-10
38
消防工具
MF-35MF-50

1-15-22
1
套
2006-03-12
39
防毒面具
FD-221

1-15-23
12
套
2006-03-12
40
便携式H2S监测仪
PGM-1120
2006-2-9
1-15-38
1
套
2010-03-1
41
生活用房

1-15-39
1
套
2007-03-10
42
双闸板防喷器
2FZ35-21
2010-01
1-15-40
1
台
2010-04-30
43
远控台
FKQ320-4
10112
1-15-41
1
台
2010-04-25
44
节流管汇
JG103/65-21
100501
1-15-42
1
套
2010-05-27
45
压井管汇
YG65-21
100501
1-15-43
1
套
2010-05-27
注：按照装备配套标准填写此表，如是多套装备，应分套填写。备注中请填写设备大修厂家名称。

4.2.2设备管理要求：
4.2.2.1按说明书和设备维护保养规定执行。
4.2.2.2设备维护保养应建立相应的记录。
4.2.3 HSE设施配置

4.2.3.1设施完整性配置：
类别
名称
安装位置
数量
类别
名称
安装位置
数量
消防设备
干粉灭火器
消防房
25只
健康环保
急救药箱

1个
机房
2只
担架

发电房
2只
浴室

1幢
值班房
1只
厕所

1幢
材料房
1只
洗衣房

1幢
基地
5只
生活污水池

2个
干粉
灭火器
50kg
消防房
1只
小四轮车

30kg
1只
空调

消防斧
基地
1把
餐厅

1套
消防房
2把
井控装置
闸板防喷器

1台
消防锹
消防房
5把
环形防喷器

基地
4把
压井管汇

1套
消防桶
消防房
5只
节流管汇

1套

基地
4只
压井控制箱

消防钩
消防房
2把
司钻控制台

1套

基地
2把
除气器

灭火砂

4方
油水分离器

消防水带

3条
远控房

1台
消防枪

防护设施
防碰天车

2套
防护设备
安全带

3个
防顿装置

虑网防毒面具

12套
耳环装置

栏杆扶手

1套
漏电开关

16个
连接走道

泵剪切阀

1套
梯子

4个
气瓶调压阀

1只
差速器

3副
方钻杆旋塞

1只
警示牌

15个
单流凡尔

二层台助力器

防喷单根

1根
逃生设备
逃生滑梯

1套
备用旋塞

1只
二层台逃生器

1套

4.2.3.2医疗药品配置
药品配置时应该考虑季节的变化，感冒药（如维C银翘片、速效伤风胶囊、流感丸等）、消炎药（如碘酒、消炎粉、云南白药、红花油、创可贴等）和治疗肠胃的常规药品（如胃舒平、氟哌酸、泻痢停等）应优先计划配置。
4.2.4 劳动防护用品的配置
4.2.4.1每月钻工配备手套8双；
4.2.4.2配备雨衣9套、虑网式防毒面具12套，防尘口罩10只。
4.2.5 HSE设施管理要求
4.2.5.1 HSE设施必须保持完整；
4.2.5.2钻井队不得私自拆除、停用HSE设施；
4.2.5.3 定期进行检查、维护和保养。
4.2.6钻井材料储备
4.2.6.1在施工期 间应储备足量的柴油用量；
4.2.6.2 储备足量的工业用水、生活用水量；
4.2.6.3 主要生活食品的用量能够维持7天的需要；
4.2.6.4储备足量的常用生产材料；
4.2.6.5 储备加重料10T。
5. 运行控制
5.1 风险管理
5.1.1 钻井队生产碰头会
5.1.1.1每天必须开一次生产会
5.1.1.2主持：队长
5.1.1.3参加人员：队干部、HSE监理、大班、司钻（当班司钻不参加）、相关人员（泥浆、生活、材料工等）。
（注：会议时间、地点根据各队实际情况确定。）
5.1.1.4 内容
5.1.1.4.1参加人员汇报当天工作及存在的问题，提出第二天的工作任务。
5.1.1.4.2解决提出的问题。
5.1.1.4.3队干部传达相关指令、文件，安排第二天的工作。
5.1.1.4.4会议内容记录在《钻进队会议（活动）记录本》上。
5.1.2班前会
5.1.2.1时间：接班前15分钟。
5.1.2.2地点：井场值班房。
5.1.2.3主持人：司钻
5.1.2.4参加人员：跟班干部、HSE监理、技术员、大班人员、当班人员。
5.1.2.5内容：
5.1.2.5.1跟班干部及大班，对要害部位进行检查并签字确认。
5.1.2.5.2当班人员汇报巡回检查情况并签字确认。
5.1.2.5.3干部、大班安排当班的生产任务，并提出控制要求。
5.1.2.5.4司钻将生产任务分解到岗位，根据工况提出风险控制要求。
5.1.2.5.5班组安全员安全讲话。
5.1.2.5.6实行班前会后签字认可制度。每个岗位对自已岗位的内容。作业中的风险提示及安全注意事项领悟认可后在班前安全讲话记录本上签字认可。
5.1.3班后会
5.1.3.1时间：交班后
5.1.3.2地点：井场值班房
5.1.3.3主持人：司钻
5.1.3.4参加人员：跟班干部、技术员、HSE监理、当班人员。
5.1.3.5内容
5.1.3.5.1岗位人员汇报交班情况。
5.1.3.5.2司钻总结本班的生产任务完成情况。
5.1.3.5.3安全员对班人员岗位安全操作情况讲评，对违章现象按“四不放过”原则处理。
5.1.3.5.4跟班干部对当班工作进行讲评。
5.1.3.5.5记录遗留问题
5.1.4钻进队周安全检查活动。
5.1.4.1每周安排一次检查。
5.1.4.2钻井队主要领导主持，干部、大班参加。
5.1.4.3根据《钻进队HSE检查表》开展检查活动。
5.1.4.4检查前进行分工，明确任务。
5.1.4.5检查完后进行汇总评价，不符合项记录在《不符合纠正措施表》中，制定出整改措施，落实整改工作。
5.1.5 钻井队岗位作业指导书
5.1.5.1《钻井队岗位作业指导书》是岗位操作的基本规范，所有上岗人员必须熟知本岗位作业指导书
5.1.5.2钻井队干部负责监督岗位人员对〈钻井队岗拉作业指导书〉的学习和落实。
5.1.5.2.1从理论和实际两个方面，每月对每个岗位掌握和操作情况进行一次验证。
5.1.5.2.2验证情况作为上岗人员能力评价和岗位考核的依据。
5.1.5.2.3验证情况记录在〈学习培训记录〉上。
5.1.5.3项目经理部对〈钻井队岗位作业指导书〉学习和培训情况进行抽项抽查。
5.1.6安全员轮流制度
5.1.6.1安全员由班组人员轮流担任。
5.1.6.2在班前会上进行安全讲话，提示本班作业中应注意的事项。
5.1.6.3在施工过程中监督班组人员按标准操作，制止和纠正违章操作行为。
5.1.6.4班后会上对当班的安全情况进行讲评。
5.1.8 干部跟班
5.1.8.1施工过程中干部24小时现场跟班，严禁跟班时睡岗。
5.1.8.2 负责监督检查岗位作业人员的标准化操作。
5.1.8.3对特殊作业风险进行识别，制定出有效的控制措施并现场监督落实。
5.1.8.4当班工作内容发生变更，负责对作业风险进行识别和控制，并传达到相关人员。
5.1.8.5发生险情时负责现场的组织指挥。
5.1.9特殊风险的识别与控制
5.1.9.1根据评价本井有以下特殊风险：硫化氢气体，地层易塌，易漏，易卡，易喷。
5.1.9.2特殊作业的风险控制
5.1.9.2.1〈钻井队作业指导书〉对特殊作业有控制措施的按照要
求执行。
5.1.9.2.2〈钻井队作业指导书〉中对特殊作业没有制定控制措施的，跟班干部在作业前进行风险识别与控制，并传达到相关人员。
5.2 施工过程质量控制
5.2.1 搬家安装
5.2.1.1搬安准备
5.2.1.1.1搬家安装前钻井队应组织召开会议，会议由在井干部主持，安全监理、司钻、大班、生活管理员等参加，研究确定搬安日期、工期、设备送修、整改项目以及搬家车辆、施工机具、人员分工等。
5.2.1.1.2搬安协作会前，项目经理部、搬安施工单位、钻井队共同对新井位置、基础、生活基地摆放位置、道路情况、距离、地形、周围环境及地下设施进行勘察。
5.2.1.2搬安过程控制
5.2.1.2.1搬安施工过程中，安全、环境等方面严格按照（选定井位一道路环境勘探---基础验收---设备搬迁----设备安装---设备启动---起升井架----安装验收）要求执行。
5.2.1.2.2搬安施工过程质量控制，具体执行下列条款:
5.2.1.2.3钻机的拆卸、拉运，具体执行《钻井设备拆卸、拉运安全管理办法》、《起重吊装及吊索安全管理办法》。
5.2.1.2.4井架在拆卸拉运中，发现弯 、变形、裂损等质量问题，需要更换、修理的，井队应做好相应记录。
5.2.1.2.5安装施工过程中安装施工单位有关人员应按照分工对各工序进行监视和测量，达到安装质量标准后，才能进行下道工序的安装。
5.2.1.2.6井架起放的现场检查监督技术把关，
5.2.1.3安装验收
5.2.1.3.1 井队自已搬安的，安装验收由项目经理部组织进行。
5.2.2钻进施工概要

5.2.2.1地层分层：
直井
地 层 时 代
设 计 地 层
地 层 产 状
故 障
提 示
界
系
统
组
底界深度m
厚度m
倾 角°
倾向
新生界
Kz
白垩系
K
下统
K1
呼图壁河组
K1h
430/380
430/380
3.5

1.表层防漏、防踏。
2.白垩系地层防掉牙轮
3.目的层防喷、防漏。
上统
J3
清水河组
K1q
470/420
40
3.5

侏
罗
系
J
中统
头屯河组
J2t
500/570（未穿）
30

西山窑组
J2x

1

下统
三工河组
J1s

中生界
Mz
上
统
K2
八道湾组
J1b

下
统
K1
白碱滩组
T3b

上统
J3
克上组
T2k2

定向井
地 层 时 代
设 计 地 层
地 层 产 状
故 障
提 示
界
系
统
组
底界深度m
厚度m
倾 角°
倾向
新生界
Kz
白垩系
K
下统
K1
呼图壁河组
K1h
435/385
435/385
3.5

1.表层防漏、防踏。
2.白垩系地层防掉牙轮
3.目的层防喷、防漏。
上统
J3
清水河组
K1q
480/430
45
3.5

侏
罗
系
J
中统
头屯河组
J2t
510/580（未穿）
30

西山窑组
J2x

下统
三工河组
J1s

中生界
Mz
上
统
K2
八道湾组
J1b

下
统
K1
白碱滩组
T3b

上统
J3
克上组
T2k2

5.2.2.2分井段钻具结构
直井钻具组合
开钻
次序
井眼
尺 寸
钻进井段
m
钻 具 组 合
一开
393.7mm
0-60m
F393.7mm钻头＋F177.8mm钻铤6根＋F133mm方钻杆
二开
241.3mm
60-500/570m
F241.3mm钻头＋F177.8mm钻铤6根+F159mm钻铤4根+F127mm钻杆＋F133mm方钻杆
定向井钻具组合
开钻
次序
井眼
尺 寸
钻进井段
m
钻 具 组 合
一开
393.7mm
0-60m
F393.7mm钻头＋F177.8mm钻铤6根＋F133mm方钻杆
二开
241.3mm
直井段
F241.3mm钻头＋F177.8mm钻铤6根+F159mm钻铤4根+F127mm钻杆＋F133mm方钻杆

斜井段

φ241.3mm钻头+φ172mm螺杆+411ｘ4A0配合接头+φ165mmMWD短节+φ159mm无磁钻铤（1根）+加重钻杆（14根）+φ127mm钻杆
通井
Ф241.3mm钻头+Ф630×410+Ф238mm稳定器+Ф159mm无磁钻铤（1根）+加重钻杆（14根）+φ127mm钻杆

5.2.2.3钻头及参数选择
序号
尺寸
mm
型号
数量
钻进井段
m
进尺
m
纯钻时间
h
预测机械钻速
m/h
1
393.7
MP2
1
0~60
60
5
12
2
241.30
XHP1C
1
~500/580
440/520
42
10
5.2.2.4钻井作业井下风险识别及预防措施
5.2.2.4.1 平台井造成完井后井口不正，采油树偏斜而交井困难。
5.2.2.4.2该区块由于钻井周期短，泥浆性能稳定性差，易发生井眼缩径而造成提钻困难或粘卡。
5.2.2.4.3浅层稠油井投产后，受热采作业影响，井口压力高，个别井出现井口抬升现象。所以，浅层稠油井要保证地锚预应力固井的成功率，完井井口进行焊接加固，防止井口抬升，如果水泥未返出地面，要求立即回注挤帽子，确保水泥面到井口。
5.2.2.4.4提下钻严格控制速度和提下吨位。防止井壁失稳发生复杂事故，提钻按要求灌好泥浆，确保井内液柱压力。
5.2.2.4.5钻具在井内静止进行其它作业时，必须由专人负责活动钻具，3-5分钟活动一次，防止卡外事故的发生。
5.2.2.4.6加强钻具管理，严格执行钻具管理规定，严防钻具事故的发生。
5.2.2.4.7合理使用钻头，要求司钻操作精心，防溜、防顿，密切注意钻扭的变化，防止掉牙轮事故的发生。
5.2.2.4.8重大施工和特殊作业技术员要亲临现场，严格把关，负责落实各项技术措施的实施，杜绝乱岗操作违章蛮干的现象发生。

钻井作业井下风险识别及预防措施

预防措施
补救措施
1.提下钻遇阻
1.处理好泥浆，使泥浆性能达到设计要求
1.上提不得超过悬重50KN
2.每钻一个单根，划眼1-2次
2.接方钻杆洗井，划眼或上提钻具
3.提钻灌好泥浆
3.慢慢转动转盘或倒划眼提出钻具

4.处理泥浆，使性能达到设计要求
2.钻头事故
1.对入井钻头严格检查，记录
1.总结经验教训，优化钻井参数
2.勤校指重表，送钻均匀，跟踪扭矩变化
2.做好事故打捞准备和工具准备
3.钻头使用不超过其寿命的80％

4.根据地层优选钻头

3.卡钻
1裸眼井段勤活动钻具或提钻至安全井段
1.分析判断地层和井下情况，正确
2.处理好泥浆，使泥浆性能达到设计要求
处理复杂，及时汇报，制定事故处理方案
3.持证上岗，严禁违章作业
2.活动钻具，尽量建立循环
4.分析判断地层和井下情况，正确处理复杂

5.注意指重表扭矩和泵压变化，有异常立即上提钻具至安全井段

4.井漏
1认真了解地层状况
1.正确了解地层情况，制订堵漏措施
2.加强座岗
2.提钻静止观察，提高泥浆粘切
3.下钻控制速度，开泵要缓
建立循环
4.加强净化，控制泥浆密度，粘度和含砂量

5.溢流，井涌
1认真了解地层状况
1.正确了解地层情况，制订压井措施
2.加强座岗
2.加重处理泥浆，循环压井
3.提钻控制速度，灌好泥浆，防止钻头泥包
3.关井试压，及时汇报，制订压井措施
6.电测遇阻
1通井，调整泥浆性能，保持井壁稳定
1.通井，调整泥浆性能保持井壁稳定

5.2.2.5井身质量及全井平均井径扩大率
井 深
m
井 斜
(°)
全角
变化率
（°/30m）
水平位移
（m）
井径扩大率
（％）
井斜测量
间距要求
≤500/570
≤2°00'
≤2°
≤15
油气层固井水泥封固段平均井径扩大率应小于10%，非油气层固井水泥封固段平均井径扩大率应小于15%，最大井径扩大率应小于30%。
电测井斜每30m计算一个点，单点测斜每钻进50~100m测一点。
1．全井最大全角变化率（°/30m）：按表中设计要求执行。
2．井底水平位移（m）： ≤15 闭合方位：（°）0~360

注：优质井以电测为准，各项指标全部达标。
5.2.2.6井身质量的控制（技术保障措施）
5.2.2.6.1全井要以井身质量为核心组织施工， 在井身质量与钻井速度发生矛盾的情况下，要以牺牲速度保质量为原则，以优质井的标准为目标。
5.2.2.6.2严把安装质量关，天车、游车、转盘三点一线，偏差小于5mm。
5.2.2.6.3钻进中要加强防斜措施，钻软硬交接面时要注意调整钻井参数，加强划眼，落实好“钻一划一”的修复井眼制度，灵活采用吊打、均匀送钻等措施。
5.2.2.6.4各次开钻先采用防斜吊打30-50米后，再逐渐加至正常参数钻进，确保井眼的开正。
5.2.2.6.5钻井参数的确定以地层可钻性为依据，软地层不随便加压，硬地层要适当减压，做倒送钻均匀。
5.2.2.6.6每次接单根开泵后，调整一次指重表灵敏针，保持灵敏准确：
5.2.2.7复杂情况提示
5.2.2.7.1表层防漏、防踏。
5.2.2.7.2白垩系地层防掉牙轮。
5.2.2.7.3目的层防喷、防漏。
5.2.2.7.4目的层防喷、防漏。
5.2.3一开技术措施：
5.2.3.1一开钻进技术措施：
5.2.3.1.1严格控制参数保证领眼打直，确保井身质量，确保井眼开正。
5.2.3.1.2一开敞眼井口，用于循环泥浆，控制污染范围，以防落物掉到井眼里，泥浆全部通过振动筛，振动筛开动率达到100%
5.2.3.1.3泥浆性能要求：密度1.10-1.20g/cm3，粘度50-90秒。
5.2.3.1.4表层下套管困难，井眼易缩径，钻完表层后必须原钻具通井一次，保证下套管顺利
5.2.3.1.5全井必须把好井口，严格防止井下落物。
5.2.3.2表层固井施工控制：
5.2
