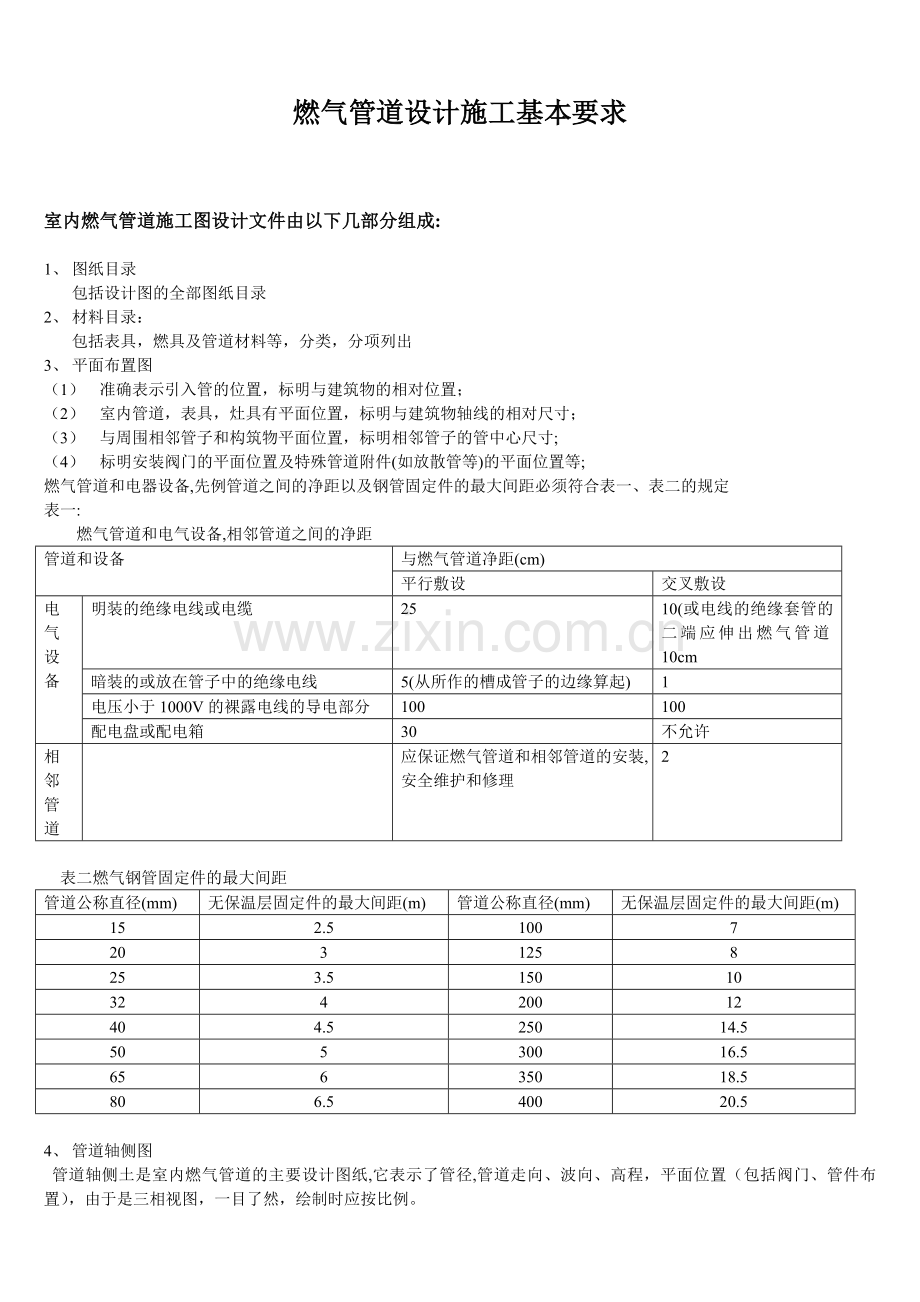

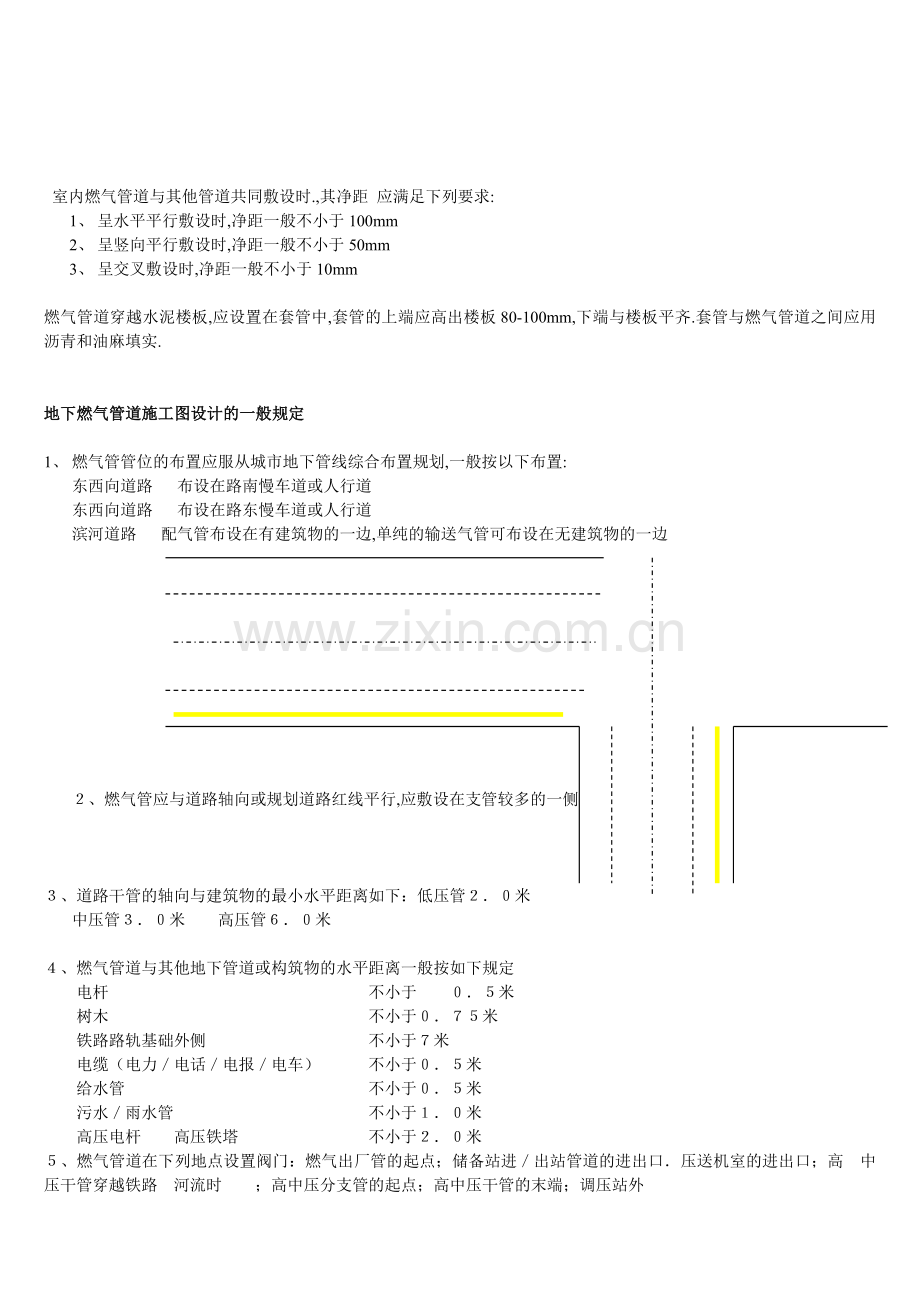

燃气管道设计施工基本要求室内燃气管道施工图设计文件由以下几部分组成:1、 图纸目录包括设计图的全部图纸目录2、 材料目录：包括表具，燃具及管道材料等，分类，分项列出3、 平面布置图（1） 准确表示引入管的位置，标明与建筑物的相对位置；（2） 室内管道，表具，灶具有平面位置，标明与建筑物轴线的相对尺寸；（3） 与周围相邻管子和构筑物平面位置，标明相邻管子的管中心尺寸;（4） 标明安装阀门的平面位置及特殊管道附件(如放散管等)的平面位置等;燃气管道和电器设备,先例管道之间的净距以及钢管固定件的最大间距必须符合表一、表二的规定表一: 燃气管道和电气设备,相邻管道之间的净距管道和设备与燃气管道净距(cm)平行敷设交叉敷设电气设备明装的绝缘电线或电缆2510(或电线的绝缘套管的二端应伸出燃气管道10cm暗装的或放在管子中的绝缘电线5(从所作的槽成管子的边缘算起)1电压小于1000V的裸露电线的导电部分100100配电盘或配电箱30不允许相邻管道应保证燃气管道和相邻管道的安装,安全维护和修理2 表二燃气钢管固定件的最大间距管道公称直径(mm)无保温层固定件的最大间距(m)管道公称直径(mm)无保温层固定件的最大间距(m)152.510072031258253.51501032420012404.525014.550530016.565635018.5806.540020.54、 管道轴侧图 管道轴侧土是室内燃气管道的主要设计图纸,它表示了管径,管道走向、波向、高程，平面位置（包括阀门、管件布置），由于是三相视图，一目了然，绘制时应按比例。室内燃气管道与其他管道共同敷设时.,其净距 应满足下列要求:1、 呈水平平行敷设时,净距一般不小于100mm2、 呈竖向平行敷设时,净距一般不小于50mm3、 呈交叉敷设时,净距一般不小于10mm燃气管道穿越水泥楼板,应设置在套管中,套管的上端应高出楼板80-100mm,下端与楼板平齐.套管与燃气管道之间应用沥青和油麻填实.地下燃气管道施工图设计的一般规定1、 燃气管管位的布置应服从城市地下管线综合布置规划,一般按以下布置:东西向道路 布设在路南慢车道或人行道东西向道路 布设在路东慢车道或人行道滨河道路 配气管布设在有建筑物的一边,单纯的输送气管可布设在无建筑物的一边 、燃气管应与道路轴向或规划道路红线平行,应敷设在支管较多的一侧、道路干管的轴向与建筑物的最小水平距离如下：低压管米中压管米高压管米、燃气管道与其他地下管道或构筑物的水平距离一般按如下规定电杆不小于米树木不小于米铁路路轨基础外侧不小于米电缆（电力电话电报电车）不小于米给水管不小于米污水雨水管不小于米高压电杆高压铁塔不小于米、燃气管道在下列地点设置阀门：燃气出厂管的起点；储备站进出站管道的进出口压送机室的进出口；高中压干管穿越铁路河流时；高中压分支管的起点；高中压干管的末端；调压站外、地下燃气管道不能在下列场所通过有易燃易爆材料堆积的场所下面凡有腐蚀性液体的场所下面堆有重物的场地下面地下室和半地下室内和房屋的下面及人防设施内雨水污水井内中低压调压站的安装工艺设计应符合下列规定：、 进口管道的直径应不小于调压器口径、出口管道直径应大于调压器口径，调压器出口应设计成异径弯管、出口压力的测点应设在出口管道配件后直管部分的处、调压器的主体部分应安装感应管地上燃气管道施工图设计原则一、 室外明支管及进户管设计原则、明支管不得架空跨越总弄管道公称直径不得小于毫米，跨越部分净空高度不得小于米。支弄高度大于米时或遇特殊情况不能设置架空管时，支管必须回地埋设。、 明支管不得穿越窗和门，也不得设置在不牢靠的建筑物上。、 明支管与电线平行设置时，应设置在电线的下方，相隔距离一般应大于毫米。、 支管应坡向干管，坡度不小于。、 公称直径大于的横向支管不得贴墙敷设，应设置在特种的角钢支架上设置子啊雨篷上的横向支管不应紧贴雨篷，应有不小于毫米的间距、 延伸支管的口径不得大于原有支管的口径，支管口径虚的小于燃气表进口口径室内燃气管道的设计原则、室内燃气管道不得设计在下列场所：（）、卧室公共浴室厕所及地下室（）、机要室和人员不便及不宜进入的场所（）、有易燃易爆物品的场所或有腐蚀性气体液体以及有放射性超过安全量的场所（）、配电间变电室和电缆的通道内（）、正在使用的烟道和进风道及不使用燃气作燃料的锅炉房、室内燃气管道必须穿过无燃气燃具的公共浴室和穿越水斗以及卧室时，必须设置在套管中套管的长度应超出穿越部位两端毫米，且套管在穿越部位无接口、尽量采用长管，管道的直径不得小于、管道在变换口径时，应采用变径接头，不宜采用内外螺纹接头
