泰钢高炉鼓风机站钢结构施工方案.doc

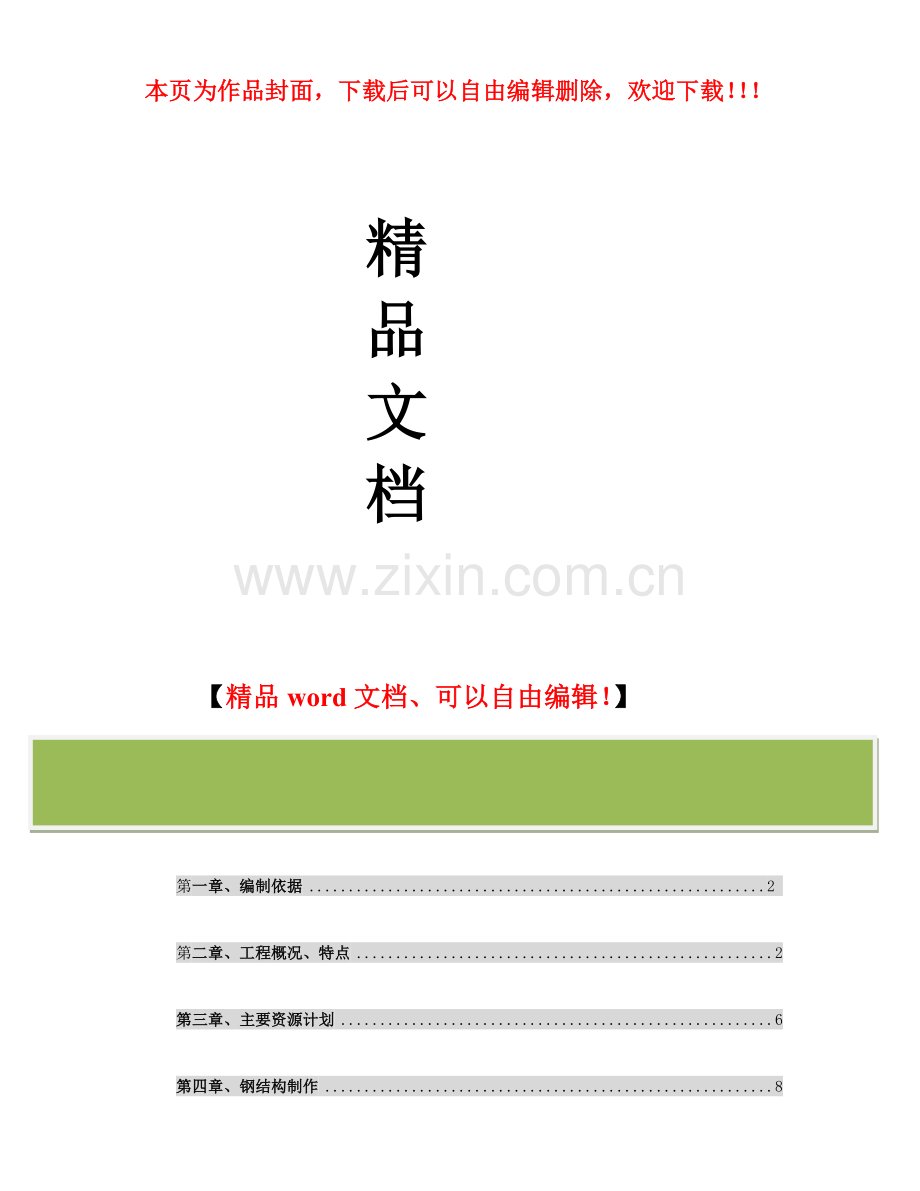

-精品word文档 值得下载 值得拥有- 本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】目 录第一章、编制依据2 第二章、工程概况、特点2第三章、主要资源计划6第四章、钢结构制作8第五章、钢结构安装32第六章、质量控制及保证措施34第七章、安全文明施工、环保方案39第一章 编制依据1.主要规范、规程、标准及法规一览表序号标准代号标 准 名 称1.GB500262007工程测量规范2.GB502052001钢结构工程施工质量验收规范3.GB502072002屋面工程质量验收规范4.GB5023597工业金属管道工程施工及验收规范5.GB5023698现场设备、工业管道焊接工程施工及验收规范6.GB/T1246790焊接质量保证 一般原则7.GB5027098连续运输设备安装工程施工及验收规范8.YBJ23291冶金建筑工程质量检验评定标准9.YB925495钢结构制作安装施工规程10.YB/T925696钢结构、管道涂装技术规程11.YBJ21288冶金建筑安装工程施工及验收规范12.JGJ812002建筑钢结构焊接技术规程13.JGJ8291钢结构高强度螺栓连接设计、施工及验收规程14.JGJ10497建筑工程冬期施工规程15.HGJ22991工业设备、管道防腐蚀工程施工及验收规范16.SYJ400786涂装前钢材表面处理规范第二章 工程概况、特点第一节 工程概况本工程为泰钢炼铁技术升级改造项目高炉鼓风机站钢结构，包括鼓风机站屋面、吊车梁、煤气管道支架、钢平台等零星钢结构。厂房纵向共15条轴线，轴线总长84m，柱距6m，横向为单层AB跨，跨度为24m。厂房屋面均为梯形屋架，共有桁架16榀，A1型9榀，单重15.9吨，A2型7榀，单重15吨，上下弦、腹杆均为角钢。梯形屋架与厂房柱为螺栓连接加焊接，A轴柱顶标高为20.57米。B轴柱顶标高为22.11米。屋面檩条为实腹式焊接H型钢及C型钢，跨度为6米，屋面设横向天窗7榀，长18米，宽3米。吊车梁为焊接H型钢，板材采用长尺搭接，避免对接焊缝过多，减少材料浪费。轨道固定采用焊接性。煤气管道支架、钢平台等结构均为焊接H型钢、角钢、钢板等组成。厂房结构连接采用C级普通螺栓和焊接等两种连接方式。整个结构节点多，构件数量多，施工工艺比较复杂。焊接材料：手工焊接，普通构件采用E4301、E4303型焊条，自动或半自动焊（埋弧焊）采用HO8A焊丝，并配以相应的焊剂。钢构件涂装：应彻底清除构件表面的铁锈、焊渣、毛刺、焊疤、油污及泥土等。除锈等级：手工和动力机械除锈St3级；喷射或抛射除锈Sa2.5级。钢构件涂装：钢构件除锈达到要求后涂刷C06-1醇酸铁红防锈底漆两遍。然后涂刷C53-10云铁醇酸中间漆一遍。最后再涂刷C04-42醇酸面漆两遍。总漆膜厚度140-170um。 在螺栓周围、现场焊缝两侧各50mm范围内安装前暂不涂油漆，待现场安装完毕后再安上述要求补漆。第二节 工程特点及施工难点1 工程特点：1.1.工期紧：从2011年3月10日至2011年6月30日。1. 2.施工机械调运量大。由于当地资源相对短缺，而施工所需的钢结构加工设备，加工厂和安装现场所需的大型起重、运输机械全部要从异地运，增加了调遣的工作量和难度，须采取灵活的措施，广开渠道，就近租赁与远程调遣相结合，保证施工机械及时到位。2. 工程难点:2. 1.结构制作复杂：主要是梯形屋架、天窗架、吊车梁等的组装焊接、预拼装（特别是焊接收缩时钢结构几何尺寸影响）等一系列技术问题的难度增大，焊接操作人员作业环境改善与安全防护亦应作为施工难点引起重视，以保证焊接质量达到设计和规范的需求。2. 2.资源短缺，异地施工。人员调配，物资供求存在诸多困难，施工管理难度增大，在超越常规的条件下，为确保施工工期。需在短时间内调集大量的施工机械和施工人员，迅速投入泰钢炼铁技术升级改造项目高炉鼓风机站钢结构工程，对施工组织管理，施工人员素质、工作作风，甚至思想政治工作都必须提出很高的要求。2.3现场制作准备现场布置应做好如下工作：2.3.1办理施工临时占地申请手续。2.3.2按照有关规定，上报安全、质量管理制度及保证体系框图。2.3.3办理施工临时用电手续，接通施工电源。2.3.4设置必要的施工临时设施。2.3.5现场配置起重设备、焊接设备、结构加工设备、工装设备等并及时与监理办理设备进厂报验手续，以保证设备尽快投入使用。2.3.6尽快完成现场施工照明。2.3.7钢构件制作基地建设与区域划分2.3.7.1在业主规划的场地上建设钢构件加工基地，基地由80m100m的制作场地构成，配以1030t门式起重机以及相应的钢结构加工设备、焊接设备。2.4、 总体施工程序2.4.1 总体施工程序是：2.4.1.1施工前期准备,钢结构制作场地具备制作条件。2.4.1.2钢结构制作。2.4.1.3钢结构安装。2.4.2阶段划分。2.4.2.1第一阶段是吊车梁系统钢结构制作安装。先施工1-7线部分，再施工7-15线部分。2.4.2.2第二阶段是屋面系统钢结构制作安装。先施工1-7线部分，再施工7-15线部分。2.4.2.3第三阶段是平台及支架钢结构制作安装。2.5.作业方案和技术措施编制计划由于目前钢结构图不全，先安排部分钢结构详图设计、制作方案的编写，施工方案主要参照已发图纸、初步设计和招标文件对本工程作出总体的规划和部署。随着图纸的下发，将编制详细的专业施工方案。第三章 主要资源计划第一节 劳动力计划由于工程实物量较大,施工周期短,投入人员工种多、技术水平要求高,高峰时操作工人约145名,劳动力工种构成见下表： 工种人数工种人数铆工20电工2起重工20检验工5钳工10测量工3电焊工20油工15辅助工50合计145 施工交叉进行,在整个施工过程中,除加强安全消防保卫工作外,还要加强对施工人员的教育和管理,以防发生安全质量事故。对现场各专业设备、构件成品和半成品加强保护,以防损伤丢失。 由于工程复杂,形式特殊,要落实各级人员的岗位责任制,对全体施工人员进行施工方案、施工工艺和技术交底工作。各部位要进行详细的交底、检查和验收,使施工过程处于严格的控制之下,把工程质量目标真正落到实处。第二节 施工设备、机具计划施工所需设备、机具计划见下表。 施工设备、机具计划表序号机具名称型号规格单位数量备注一起重运输设备1履带吊50t台1长期使用塔吊台1配合使用2汽车式起重机25t台2机动调配3拖车20-30t台1长期4半挂汽车10t台3机动调配5平板汽车15t-20t台2机动二生产检测设备、机具1多头直条火焰切割机tHG5000套12自动切割机台103平面数控钻床PD16台04摇臂钻床Z3050*16（I）台65H型钢端头铣8001200台16埋弧焊机MZ-1000台47CO2焊机YD-500KR2HGE台58交流电焊机YK-505FL4HGE台309直流电焊机台1010硅整流电焊机ZG400台1011焊条烘干箱4.8KW台4焊条烘干12焊条保温筒5Kg台3013翼板变形调整机台514型钢调直机 台515卷板机台116空压机0.93台4617角向磨光机100台2518角向磨光机 150台2019气割工具手动套20三起重工具1千斤顶P=50台12千斤顶P=32台53千斤顶P=16台54手动葫芦2t-10t台505卷扬机5t台10四测量仪器1全站仪台12经纬仪台43N2水准仪台2五无损检测设备1超声波设备Pf-300台1六其它工具 1对讲机部204钳工测量工具套105力矩扳手套36磁力钻台3第四章 钢结构制作第一节 构件加工流程图生 产 准 备放 样原材料矫正切 割号 料剪切,锯切零 件 平 直制孔边缘加工弯 制半成品分类堆放小装配拼 接焊接焊接端部铣平矫正矫正端部铣平退火处理焊接矫正油漆喷砂(抛丸)除锈成品钻孔成品出厂第二节 主要钢构件制作单元划分1、屋面系统：梯形屋架（24m）长度小于30m，整体制作。2 、吊车梁：吊车梁（长6m。高1.2米），整体制作。2、管道支架类：整体制作。3、钢平台：先制作支架，后制作平台及栏杆等。 第三节 钢构件制作顺序1、整体制作顺序 吊车梁屋（桁）架天窗架屋面围护结构管道支架钢平台2、按区域划分钢构件制作顺序 AB跨17线AB跨715线3、制作顺序可按现场指挥部的要求进行适当调整，满足安装的需求。4、设计或业主有预拼装要求的部位应进行预拼装。足结构安全性能的要求。第四节 主要工序加工方案1 钢构件放样、号料、切割1.1 放样1.1.1 放样人员必须熟悉图纸和工艺要求，放样要根据加工工艺图进行。以放出平面及节点大样,核对构件外形尺寸,安装关系,焊接形式等。经过核实无差错后才能进行样板(杆)制作。 1.1.2 采用计算机放样以及公式计算法放样,放样后必须专人进行核算,并且备有的详细的图表,几何尺寸,简图,计算数据等资料。1.1.3 放样要根据工艺要求,统筹考虑预留加工量,焊接收缩量,起拱,板厚处理等。其收缩量见下表： 画线号料外形尺寸-0.5mm测量样板内卡样板: -0.5mm; 外卡样板: +5mm气割加工余量14mm :2.0mm;26mm:2.5mm;28mm:3.0mm锯切的加工余量砂轮锯:锯片厚度加1mm;刨边、铣端的加工余量每一加工端: 34mm;二次气割加工余量每一加工端:0.5板厚且不小于5mm.焊接收缩余量a.沿焊缝纵向收缩: 0.030.2L%; b.沿焊缝横向收缩: 0.030.75%L;c.加劲肋焊缝引起的纵向收缩: 每个加劲肋每条焊缝0.25mm;1.1.4 样板应用不易变形的铁皮，扁铁等材料制成，样板（杆）上应明确标注零件的规格，数量，基准边，孔径等。用于桁架，屋架类的样板应注明中心线、重心线、定位线；用于弯曲的样板还要注明弯曲方向等。样板（杆）要妥善保管，使用一段时间应进行复验，防止变形。1.1.5 样板（杆）制作的精度应符合设计及规范的要求无特殊要求时其允许偏差应符合下表的规定： 放样、样板的允许偏差 项目允许偏差（mm）检查方法平行线距离和分段尺寸0.5用钢尺和直尺宽度、长度0.5用钢尺和直尺对角线1.0用钢尺和直尺孔距0.5用钢尺和直尺加工样板的角度20用钢尺和塞尺1.1.6 放样、号料使用的量具必须符合量具验收标准使用要求和规定常用量具的允许偏差应符合下表的规定：常用量具的允许偏差种类标称长度全长偏差分度偏差至尺寸端任意一段长度毫米分度厘米分度米分度大于至偏差钢直尺5001000150020000.150.200.270.350.050.08200300100015005001000150020000.150.200.270.35钢卷尺2000500010000150002000030000500001000000.61.21.8。2.02.54.05.0100.100.150.3010002000500010000150002000002500030000400005000060000700008000020005000100001500020000250003000040000500006000070000800001000000.61.21。82。02.53.24.04.55.06.07.08.0101.2 号料41.2.1 号料时要根据加工工艺图纸及有关技术文件，复核所使用的材料的材质、规格、外观质量，如发现不符合相关规定，应及时反馈到质量科、生产科、供应部门。遇有材料弯曲、平度超差，影响放样，号料的质量时要对所使用的原材料进行矫正，钢材矫正后的允许偏差应符合下表的规定：钢材矫正后的允许偏差项目允许偏差图 例钢板的局部平面度141.5141.0型钢弯曲矢高l/1000且不应于5.0角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90度槽钢翼缘对腹板的垂直度b/80工字钢、H型钢翼缘对腹板的垂直度b/100且 不大于2.01.2.2 使用合格的样板(杆)进行号料，号料应有利于切割和保证零件质量。1.2.3 主要受力的构件和需要弯曲的零件，号料时应按工艺规定的方向取料,弯曲的外侧不得有冲点和伤痕等缺陷。1.2.4 画线号料的允许偏差应符合下表的规定: 号料的允许偏差 项 目允 许 偏 差 mm检 查 方 法零件外形尺寸1.0用钢尺、 直尺孔 距0.5用钢尺 、直尺1.3切割 1.3.1 钢材的分离参照下表的要求进行:项 目加 工 方 法12mm剪切12mm切割H型钢切割 、锯切型材切割 、锯切 、剪切1.3.2氧-丙烷切割的允许偏差应符合下表的规定: 氧-丙烷切割的允许偏差项 目允 许 偏 差 mm检 查 方 法零件的长度、宽度2.0用钢尺、直尺切割平面度0.05t且2.0用直尺、塞尺割纹深度0.2用焊缝量规局部缺口深度1.0用焊缝量规表面粗糙度Ra一级0.25.二级0.50用直尺注: t为割面厚度1.3.3 机械剪切的允许偏差应符合下表的规定: 机械剪切的允许偏差项 目允 许 偏 差 mm允 许 偏 差 mm零件的长度、宽度2.0用钢尺、直尺边缘缺棱1.0用直尺型钢端头垂直度2.0用角尺、塞尺1.3.4碳素钢在环境温度低于-16度,低合金钢在环境温度低于-12度时不得进行剪切,冷矫正及冲孔。1.3.5 切割缺陷的处理:对于1缺棱163各种钢材切割边各种厚度4优质低合金钢切割边各种厚度31.4.3 焊口坡口宜采用刨削或切割的方法进行,坡口加工尺寸要按工艺加工,用样板控制坡口加工。1.4.4 边缘加工的质量标准应符合下表的规定:边缘加工的质量标准项 目允 许 偏 差 mm检 查 方 法零件的长度、宽度1.0用钢尺、直尺加工边直线度L/3000且2.0用钢尺、拉线相邻两边夹角6用量角规加工面垂直度0.025h0.5用角尺、塞尺加工表面粗糙度Ra0.5用直尺2、 制 孔2.1钻孔按下列规定进行: .使用摇臂钻、磁座钻、压杠钻等设备钻孔;.小批量生产的孔,采用样板或画线钻孔；画线时在规孔线上用样冲打出标记，作为钻孔后的检查依据.孔中心的冲眼应大而深.当采用数块钢板叠合在一起钻孔,叠合的最大厚度不大于60毫米,叠合钢板边缘必须用夹具夹紧或点焊固定.厚板和叠合板钻孔时平台及临时支架的水平度,平面度,防止孔的中心倾斜。 .连接板上的孔应先薄孔施工，无法控制质量的部位要厚孔施工。 .磁座钻、压杠钻只适用于固定钻床无法使用的部位;2.2 钻孔按下列规定进行:2.2.1 所有连接板均在摇臂钻钻床上钻孔。2.2.2 磁座钻、压杠钻只适用于固定钻床无法使用的部位。2.2.3 普通螺栓孔(C级螺栓孔-类孔),包括高强螺栓孔,半圆形铆钉孔等孔直径应比螺栓、铆钉直径大1.0-3.0毫米孔璧粗糙度Ra不大于25微米。孔的允许偏差应符合下表的规定: 孔的允许偏差项 目允 许 偏 差 mm检 查 方 法直径0 1.0用游标卡尺圆度2.0用游标卡尺垂直度0.03t3000同一组内任意两孔间距离1.01.5用钢尺相邻两孔的端孔间距离1.52.02.53.0用钢尺 2.2.5 螺栓孔的分组应符合如下规定:2.2.5.1 在节点中连接板与一根杆件相连的连接孔划为一组；2.2.5.2 接头处的孔: 通用接头-半个拼接板上的孔为一组,阶梯接头-二接头之间的孔为一组；2.2.5.3 在两相邻节点或接头间的连接孔为一组,但不包括上述两条；2.2.5.4 受弯构件翼缘板上每一米的孔为一组；2.2.6 螺栓孔的偏差超过上述各表表规定的允许偏差值时允许采用与母材材质相匹配的焊条补焊后重新钻孔,禁止采用钢板填塞.重新钻孔的数量超过同一组孔的数量的25/ 100,并应及时反馈到技术质量科、生产科，并制定修复技术措施,经主任工程师批准或与设计协商后在作处理。3、 组装与拼接 3.1 组装原则3.1.1 组装必须按照工艺流程的规定进行。3.1.2 组装前应编制组装顺序表,组装要严格按顺序表进行组装,组装顺序应根据结构形式,焊接方法和焊接顺序等因素确定。3.1.3 遇有隐蔽焊缝时,必须先进行焊接,经检验合格后才能进行下道工序。3.1.4 布置拼装胎具时,其定位必须考虑预放出焊接收缩量以及齐口加工的余量。3.1.5 组装前,零部件的连接接触面和沿焊缝边缘每边30-50毫米范围内的铁锈,毛刺,污垢,冰雪等清理干净。3.1.6 板材,型材的拼接应在组装前进行.构件的组装应在部件组装,焊接,矫正后进行,以便减少构件的残余应力。3.1.7 要求磨光顶紧的部位,其顶紧的贴合面应有75%以上的面积密贴,用0.3毫米的塞尺检查,塞入面积小于25%,边缘间隙小于0.8毫米。3.1.8 构件的隐蔽部位应提前进行涂装。3.1.9 组装好的构件应立即在构件明显的位置进行标注,注明图号,件号和数量。3.1.10 采用夹具组装时,拆除夹具时不得用锤击落,须用气割切除,不得损伤母材,并用砂轮平整。3.1.11 钢构件安装中所需用的控制线应在组装后标注,注明构件的中心线、标高控制线,定位线等,并且打上永久标记,作为钢构件检查、预检及验收的依据。3.2 钢板拼接的原则3.2.1 主要受力杆件:应沿钢板轧制方向进行,最小拼接长度应大于1500。3.2.2 H型钢翼缘板纵向不得拼接,只允许在长度上拼接,拼接长度不小于两倍的板宽;腹板在纵向,横向均允许拼接,横向上的拼接宽度不小于300毫米,纵向上的拼接长度不小于600毫米.当为t形交叉时,交叉点的距离不小于 200毫米;上下翼缘板拼接位置与腹板拼接缝错开200毫米以上。3.2.3 重要结构的钢板拼接除按沿轧制方向进行外,接头的位置应布置在跨度的1/4-1/3处，受拉翼缘应采取斜接,斜度a不大于45度。 3.2.4 拼接的位置应避开安装孔和复杂的部位,一般接头也应尽量布置在受力较小的部位。3.2.5 不同厚度的钢板对接,在无特殊要求的条件下,较大厚度钢板的过渡坡口的斜度按1:4进行。3.3 型钢拼接的原则3.3.1 采用标准接头形式进行拼接。3.3.2 采用对接焊接头:一般采取斜接斜度应小于或等于45度，并且开坡口熔透;对以明确受力状态的型钢,要区分受拉和受压部位,对型钢要区分是拉杆还是杆,受拉部位和受拉杆件要采取斜接,受压部位和受压杆件可采用直接。3.4 焊接结构组装的允许偏差 焊接结构组装的允许偏差应符合下表的规定: 项 目允 许 偏 差 mm检查方法简 图对口错边t/250且不应大于3.0用焊缝量规间隙1.0用焊缝量规搭接长度5.0用焊缝量规缝隙1.5用焊缝量规高度2.0用钢尺垂直度b/100且不应大于 3.0用直尺塞尺中心偏移2.0用直尺型钢错位连接处1.0用直尺其他处2.0用直尺箱型截面高度2.0用直尺钢尺宽度2.0用直尺钢尺垂直度b/200且不应大于 3.0用直尺、钢尺3.5 H型钢组装H型钢必须搭设胎具进行组装。H型组装按钢工艺流程图顺序进行，组装允许偏差见下表：项 目允许偏差 mm检 查 方 法简 图截面高度hH5002.0用钢尺、直尺500h10003.0h10004.0截面高度b3.0腹板中心偏移2.0用直尺翼缘板垂直度B/100且不应大于3.0用直尺、塞尺弯曲矢高(受压构件除外)L/1000且不应大于3.0用钢尺、拉线扭曲H/250且不应大于5.0腹板局部平面度ft143.0用直尺、塞尺t142.0第六节 主要构件制作方案1.1 工艺流程 下料切割接料焊接矫直端头加工搭设整体组装胎具零件组装焊接调整涂装1.2 技术要点1.2.1材料定尺：焊接H型钢的翼缘板、腹板要根据实际尺寸定尺；定尺时，宽度方向应留出3050mm余量，长度方向应留出50100mm余量。1.2.2号料切割：上弦杆、下弦杆、腹杆使用多头数控切割机进行切割，其允许偏差1.5mm。其余零部件采用裁条机切割，其允许偏差为2mm。1.2.3上弦杆、下弦杆在跨中1/3跨范围内，应尽量避免拼接。上弦杆、下弦杆的拼接，应采用背角钢的对接方式，并保证焊透，上弦杆、下弦杆拼接点应相互错开。1.2.4焊缝质量等级要求：梯形桁架、支架。平台的连接焊缝的焊接质量均符合二级质量标准。 1.3 钢结构焊接工艺流程图：预热坡口清理焊接前确认焊接过程检测超低氢焊条或co2保护焊打底焊接调节垂直度，水平度偏差打磨后热处理焊接完成焊缝外观检查预热温度测试预热时间控制超声波探伤检查合格检验报告坡口尺寸，间隙，错边检测。气候条件检查；中心轴线偏差检测；焊机工作状态，焊接材料检查；确定安全施焊条件等。焊接场地清理工艺参数检测；焊层检查；层间温度检测；焊工自检。碳弧气刨，砂轮打磨；局部处理不合格出现缺陷，局部修正焊工自检温度检测，时间控制，缓冷部位1.3.1 焊接材料应按设计要求进行选用,化学成份和进行性能必须符合国家标准和行业标准的有关规定,并且具有质量合格证明书,如果采用其他焊接材料替换时需与设计洽商,同时应具有可靠的试验资料及相应的工艺文件方可实施。1.3.2 本工程按设计图纸要求选用焊条、焊剂型号 1.3.3 不同强度的钢材进行连,接焊接材料的选用应按较低强度的钢材进行选用。1.3.4 焊条的保管:各种规格的焊条应按不同类别,型号或牌号分别在不同的位置存放焊条不应直接放置在地面上,应垫高,离地面,墙面均大于300毫米。1.3.5 焊剂,焊条,粉芯焊丝,瓷环在使用前必须产品说明书及有关工艺文件的技术要求进行烘干.无特殊要求时,焊条,焊剂,瓷环烘干按下表的规定进行.烘干后的焊条应放在100-150度的保温箱(筒)内,随用随取.碱型焊条在常温下超过4小时应重新加烘干,重新烘干的次数不宜超过两次。 焊条烘干时间表项 目烘 干 温 度 (度)烘 干 时 间 (小时)酸性焊条751501-2碱性焊条300-4001-2熔炼型焊剂200-3001-2烧结型焊剂300-40012瓷环100-1201-2 1.4焊接的一般规定1.4.1 施焊前必须复查装配质量和焊区的清理情况,如不符合要求,应进行修整,合格后在进行焊接。1.4.2 对接接头,t型接头自动焊角接头以及全熔透的焊缝,其两端必须放置引弧板和引出板,引弧板和引出板的材质,坡口形式应与施焊件相同.手工电弧焊引出板长度应大于或等于50毫米,焊缝引出长度应不小于25毫米;自动焊引出板长度大于或等于150毫米,焊缝的引出长度应不小于100毫米;焊接完成 后被焊件的引出板必须用气割切除,并且沿受力方向修磨平整。1.4.3 焊接引弧必须在焊道处或另设引弧板,非施焊区禁止引弧以免擦伤母材。擦伤的母材要用磨光机磨平。1.4.4多层焊接应采取连续施焊,每一层焊道完成后应减少清理,检查。清除缺陷后再进行下一层焊道。厚板多层焊接应采取道道焊迹打渣,减少夹渣的可能性,保证焊接质量。1.4.5 要求全熔透焊缝,正面焊完后,在背面用电弧气刨认真清除根部的熔渣,焊瘤和未熔透部分直到露出正面焊缝金属时才能进行焊接。1.4.6 焊成凹形的角焊缝,焊接金属与母材应平缓过渡,加工成凹形的角焊缝,不得在其表面留下切痕。1.4.7 转角处角焊缝要连续施焊,起弧,落弧点距焊缝端部应等于10mm；角焊缝不设置引出板的连续焊缝,起弧,落弧点距焊缝端部应等于10mm。弧坑应填满。1.4.8 定位焊的条件, 要求应与正式焊缝一致,定位焊的位置应尽量避开构件端部,边角等应力集中的部位。焊接电流应比正式焊接提高15-15/100,防止定位焊出现夹渣的缺陷。定位焊的焊缝高度不宜超过设计焊缝厚度的2/3,且不大于8mm,长度大于40mm,间距500-60mm。正式焊接前应对定位焊焊缝进行检查,不得有夹渣,裂纹等缺陷。1.4.9 焊缝出现裂纹应及时反馈到技术质量科,生产科,查清原因,定出返修工艺措施,报请主任工程师批准,再进行处理。1.4.10 焊缝返修应按返修工艺进行,返修部位焊接应一次完成.同一部位(焊缝正面,表面各作为一个部位)焊缝的补焊次数不宜超过两次,若超过两次必须报请主任工程师批准,才能进行。1.4.11 雨雪天气、6级风、环境湿度85/100以上不得焊接；手工电弧焊3级风以上,二氧化碳气体保护焊1级风以上应该采取有效的防风措施。1.5、常用焊接工艺参数1.5.1 手工电弧焊工艺参数主要有焊接电流、焊条直径和焊接。 焊接层次，焊条直径与焊接电流匹配参数可按下表进行选择，实际焊接工艺评定后再正式发出。 焊条直径与焊接电流匹配参数焊条直径(mm)2.53.24.05.06.0焊接电流 (A)50-80100-130160-210200-2701.5.2 焊条直径的选择要根据焊件的厚度和位置进行选择(见下表)。平焊时直径可选大一些,立焊时直径不应大于4mm；仰,横焊时焊条直径最大为4mm；多层焊时第一层焊缝使用的焊条直径3.2-4.0mm。 焊件厚度 (mm)234-56焊条直径 (mm)2.03.24.04.05.01.5.3 埋弧自动焊 埋弧自动焊焊接工艺参数主要有焊接电流、焊接长度和焊丝伸出长度。焊接电流与焊丝直径匹配参数，焊接电流与电弧电压匹配参数可按下两表表进行选择；焊接速度应由试验得出,可在24m/h 36 m/h之间进行选择；焊丝伸出长度直径2毫3毫米,伸出长度为2030毫米。直径45毫米,伸出长度为2060毫米。焊接电流与焊丝直径匹配参数焊丝直径(mm)2.53.24.05.06.0焊接电流 (A)200-400350-600500-800700-1000800-1200焊接电流与电弧电压匹配参数焊接电流 (A)200-400350-600500-800700-1000800-1200电弧电压(v)36-3838-4040-4242-441.5.4 CO2气体保护焊二氧化碳气体保护焊焊接工艺参数主要有焊接电流、电弧电压、焊丝直径、焊接速度、气体流量和焊丝伸出长度等.焊丝的直径要根据焊件厚度选择,薄板选用焊丝直径0.81.0毫米,厚板选用焊丝直径1.21.6毫米.不同直径的焊丝与焊接电流匹配参数可按表一进行选择.短路过渡焊接时焊接电流与电弧电压匹配参数可按表二进行选择.焊接过程中应尽量使焊丝伸出长度保持不变,短路过渡焊接时焊丝伸出长度为613毫米.焊接所用的气瓶上必须装有预热器和流量计,气体纯度不得低于99.5/100,使用前做放水处理,压力小于1MPa时应停止使用;对细焊丝(直径小于2.0毫米)的气体流量宜控制在1025L/min,焊丝直径大于2.0毫米时的气体流量为3050L/min.二氧化碳气体保护焊焊接电源,必须采用直流反接。 表一 焊丝与焊接电流匹配参数焊丝直径(mm)细滴过渡(3545v)短路过渡(1622v)喷射过渡(富Ar)0.8150250A6016
