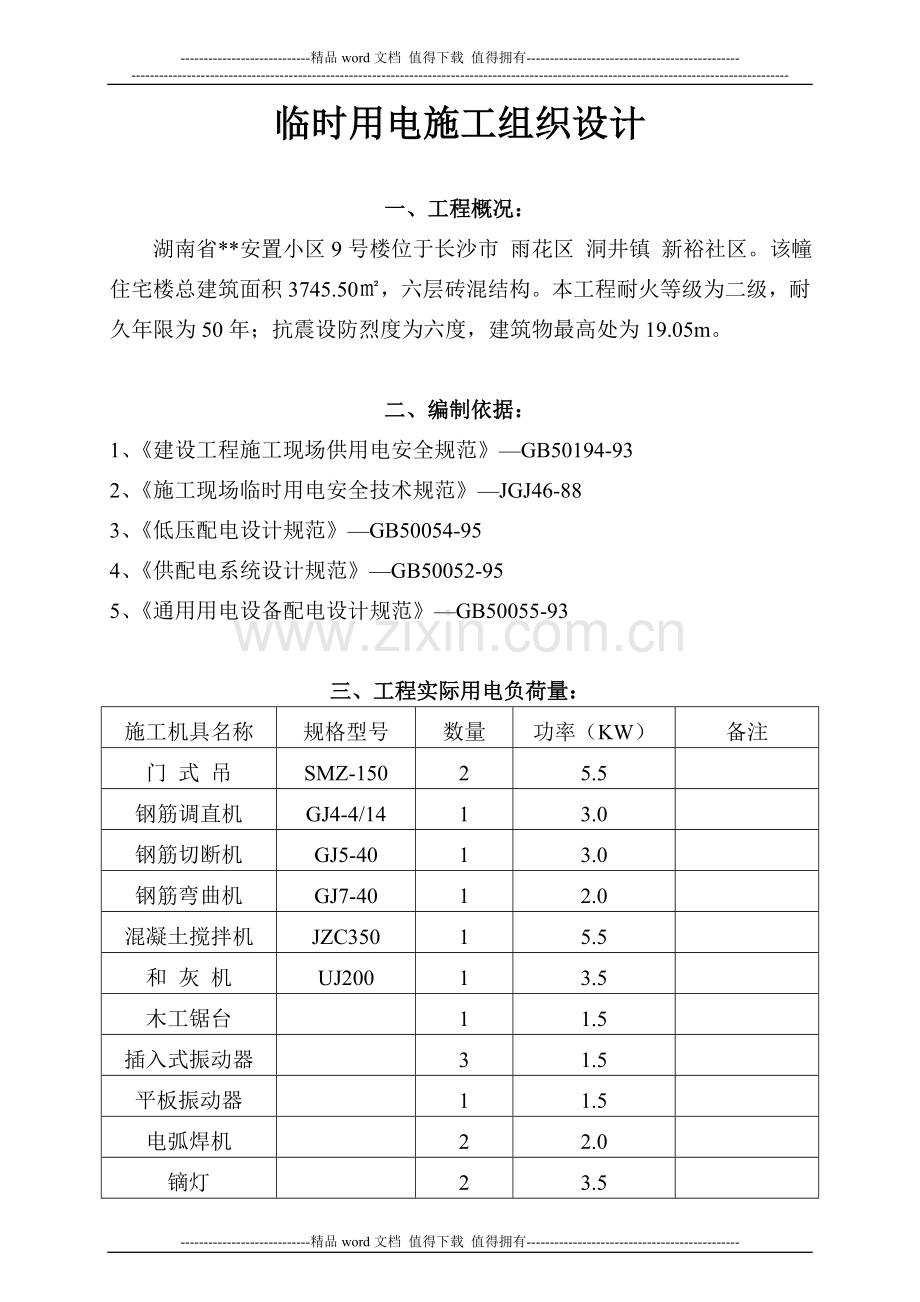

1、-精品word文档 值得下载 值得拥有-临时用电施工组织设计一、工程概况:湖南省*安置小区9号楼位于长沙市 雨花区 洞井镇 新裕社区。该幢住宅楼总建筑面积3745.50,六层砖混结构。本工程耐火等级为二级,耐久年限为50年;抗震设防烈度为六度,建筑物最高处为19.05m。二、编制依据:1、建设工程施工现场供用电安全规范GB50194-932、施工现场临时用电安全技术规范JGJ46-883、低压配电设计规范GB50054-954、供配电系统设计规范GB50052-955、通用用电设备配电设计规范GB50055-93三、工程实际用电负荷量:施工机具名称规格型号数量功率(KW)备注门 式 吊SMZ-
2、15025.5钢筋调直机GJ4-4/1413.0钢筋切断机GJ5-4013.0钢筋弯曲机GJ7-4012.0混凝土搅拌机JZC35015.5和 灰 机UJ20013.5木工锯台11.5插入式振动器31.5平板振动器11.5电弧焊机22.0镝灯23.5施工照明4.0临时设施照明3.0共计:40 KW因1 KW 承受2安培,1mm2的线承受6安培,工程用电量按65%计算。40280安培80613.4 mm213.465%9.0 mm2故我们施工采用10 mm2的主线就能承受负荷。施工现场临时配电线路:电源总配电箱分配电箱 移动配电箱四、安全用电技术措施安全用电技术措施包括两个方面:一是安全用电在技
3、术上采取的措施,二是为了保证安全用电和供电的可行性在组织上所采取的措施。(一)、技术措施1、设置漏电保护器a、施工现场的总配电箱和分箱、开关箱设置三级漏电保护器,一级漏电保护器的动作电流为90mA,二级漏电保护器的动作电流为55mA,一级漏电保护器的动作电流为30mA。b、漏电保护器应装在配电箱电源隔离开关的负荷侧面和开关箱电源隔离开关的负荷侧。c、漏电保护器应符合国标GB6829-86漏电电流动作保护器的要求,额定漏电动作时间应小于0.1s。2、施工临时用电的照明系统和动力系统从总配电箱处分为两套不同的系统。3、电器设备的设置要求a、供电系统设置室内总配电屏和室外分配电箱,实行分级配电。b、
4、动力配电箱与照明配电箱分别设置。c、开关箱由末级分配电箱配电,开关箱内应一机一闸一保护一漏电开关,严禁用一个开关箱控制两台以上的用电设备。d、总配电箱应设置在靠近电源的地方,分配电箱应装在用电设备或负荷相对集中地区,分配电箱与开关箱距离不得超过30m。e、配电箱、开关箱应设在干燥、通风及常温场所,周围应有足够两人同时工作的空间,周围不得堆放任何妨碍操作、维修的物品。f、配电箱、开关箱安装要端正牢固,移动式箱体应设在坚固的支架上。g、配电箱、开关箱中导线的进线口应设在箱体下面,严禁设在箱体的上顶面、侧面、后面或箱门处。4、电器设备的安装a、配电箱的电器应首先安装在金属或非木质的绝缘电器安装板上,
5、然后整体紧固在配电箱内。金属板与配电体应做电器连接。b、配电箱、开关箱的各种电器按规定的位置紧固在安装板上,不得歪斜和松动。c、配电箱、开关箱内的连接线应采取绝缘导线,导线的型号及截面应严格执行零电系统图的标示截面,导线接头不得松动,不得有外漏带电部分。d、配电箱后面的排线须排列整齐,绑扎成束,并用卡钉固定在盘板上,盘后引出及引入的导线应留有适当余度,以便检修。5、电器设备的防护a、施工时各种架具的外侧边缘与外电架空线路的边线必须保持安全操作距离,上下脚手架的斜道严禁搭设在有外电线路的一侧。b、施工现场的机动车道与架空线路交叉时,架空线路的最低点与路面垂直距离不小于5m。c、对于达不到最小安全
6、距离的施工现场必须采取安全防护措施,可以增设屏障、围栏或保护网,并要悬挂醒目的标志牌。6、电器设备的操作与维修人员必须符合以下要求:a、施工现场临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成。b、各类用电人员要做到:掌握安全用电的基本知识和所用设备的性能。使用设备前按规定配备和穿戴好相应的劳动保护用品,并检查电器装置和保护设施是否完好。停电的设备必须拉闸断电,锁好开关箱。负责保护所用设备的负荷线、保护地线和开关箱,发现问题及时报告解决。搬迁或移动用电设备必须经过电工切断电源并作妥善处理后进行。7、电器设备的使用和维护a、施工现场的所有配电箱、开关箱应每月进行一次检查和维修。b、
7、检查维修时必须将前一级相应的电源开关分闸断电,并悬挂停电标志,严禁带电操作。c、配电箱内盘面上应标明个回路的名称、用途,同时要作出分路标记。d、总、分配电箱要配锁,配电箱和开关箱应指定专人负责,现场停止作业一小时以上时应将动力箱上锁。e、各种电器箱内不准放置任何杂物,并保持清洁。f、熔断器的熔体更换时,严禁用不符合原规格的熔体代替。8、施工现场的配电线路a、施工现场中所有架空线路必须采用绝缘铜线或绝缘铝线,并架设在专用电线杆上。b、架空线路的导线接头在一个档距内,每层架空线接头数不超过该层导线的50%,且一根导线只允许一个接头。c、架空线路的排列:本系统采用TN-S供电系统,排列顺序从左至右
8、为:L1、N、L2、L3、PE。d、架空线路所使用的电杆为砼专用电杆,所使用的横旦为角钢。9、施工现场的电缆线路a、电缆线路应采取埋地敷设,穿管埋地或穿墙、电线杆架空敷设,严禁沿地面明设。b、橡皮电缆沿墙或电杆敷设时代,应用绝缘子固定,严禁使用金属裸线绑扎。c、电缆的接头应牢固可靠,绝缘包扎后,接头不能降低原有的绝缘强度,并不得承受张力。10、室内导线的敷设及照明装置a、室内配线必须采用绝缘铜线或绝缘铝线,采用瓷瓶、瓷夹或塑料夹敷设,距地面高度不小于2.5m。b、进户线在室外处要用绝缘子固定,过墙要穿套管,室外要做防水弯头。c、金属外壳的灯具必须做保护接地,所有配件均使用镀锌件。d、室外灯具距
9、地面不小于3m,室内不小于2.4m。e、螺口灯头及接线必须符合下面要求:相线接在与中心轴头相连的一端,零线接在与螺纹口相连的一端。灯头的绝缘外壳不得有损伤或漏电。f、各种用电设备、灯具的相线必须经开关控制,不得将相线直接引入灯具。g、暂设的照明灯具应采用拉线开关,严禁在床上设开关。(二)、安全用电组织措施1、项目部必须建立临时用电施工组织设计和安全用电技术措施的编制、审批制度,并建立相应的技术档案。2、建立技术交底制度。各专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施总体意图,技术内容和具体事项,并在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。3、建立安全
10、检测制度。从临时用电工程竣工开始,定期对临时用电进行检测,主要内容是:接地电阻值、电气设备接缘电阻值、漏电保护器测试,并做好检测记录。4、建立电气维修制度,加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录。5、建筑工程竣工后,临时用电工程的拆除应有统一的组织和指挥,并规定拆除时间、人员、程序、方法、注意事项和防护措施等。6、建立安全检查制度,施工管理部门按照JGJ59-99建筑施工安全检查评分标准,定期对现场进行检查。7、建立安全用电责任制。对临时用电各部位的操作、监护、维修、分片分块分机落实到人,并给予必要的奖罚。8、建立安全教育和培训制度,定期对专业电工和各类用电人员进行用电
11、安全教育和培训,上岗人员必须有劳动部门核发的上岗证,严禁无证上岗。五、电气防火措施1、施工组织设计根据电气设备的用电量计算和选择导线截面,从理论上杜绝线路过负荷使用。2、导线架空敷设、安全间距必须符合规范要求,经常教育用电人员正确执行安全操作规程,避免作业不当造成火灾。3、电气操作人员要认真执行规范,正确连接导线,接线柱、开关连接要牢固。4、配电房的耐火等级要大于3级,室内配备绝缘灭火器。现场中的电动机严禁超载使用,电机周围无易燃物,发现问题及时解决,保证设备正常运转。5、施工现场内严禁使用电炉,使用碘钨灯时,根据易燃物间距大于30cm,室内不准使用超过100W的灯泡,严禁点长明灯。6、使用电
12、焊机时,要实行用火制度,并有人监护,施焊周围不存在易燃物体,并配齐防火设施,电焊机放在通风良好的地方。7、存放易燃气体、易燃物的照明装置应采取防爆型装备,导线敷设、灯具安装与设备连接均要满足规范要求。8、配电箱开关箱内严禁存放杂物及易燃物体,并专人负责定期清扫9、施工现场应建立防火检查制度,强化电气防火领导体制,建立电气防火队伍。10、施工现场一旦发生火灾,扑灭时应注意以下事项:(1)、迅速切断电源,避免事态扩大。(2)、当电源因其它原因不能及时切断时,一方面派人去供电端拉闸,另一方面灭火时人体的各部位与带电体应保持一定的距离,并必须穿戴绝缘用品。(3)、扑面电气火灾时,要用绝缘性良好的灭火器
13、,如干粉灭火器、CO2灭火器或干燥砂子,严禁使用导电灭火器扑救。六、临时用电定期检查制度为了认真贯彻落实“安全第一,预防为主”的方针,保证生产的顺利进行,防止触电事故的发生,特制定临时用电定期检查制度:1、施工现场电工每天上班前检查一遍线路和电气设备的使用情况,发现问题及时处理,每月对所有配电箱、开关进行检查和维修一次,并将检查和维修情况做好记录。2、施工现场每星期由施工员、安全员、技术员、电工对工地的用电设备、用电情况进行全面检查,并将检查和解决的情况写成材料入档备查。3、公司每月对现场临时用电情况进行全面检查,查出问题定人、定时、定措施进行整改,并以整改情况进行复查。4、检查内容按建设部颁发的施工现场临时用电安全技术规范中有关内容进行检查。 -精品word文档 值得下载 值得拥有-
