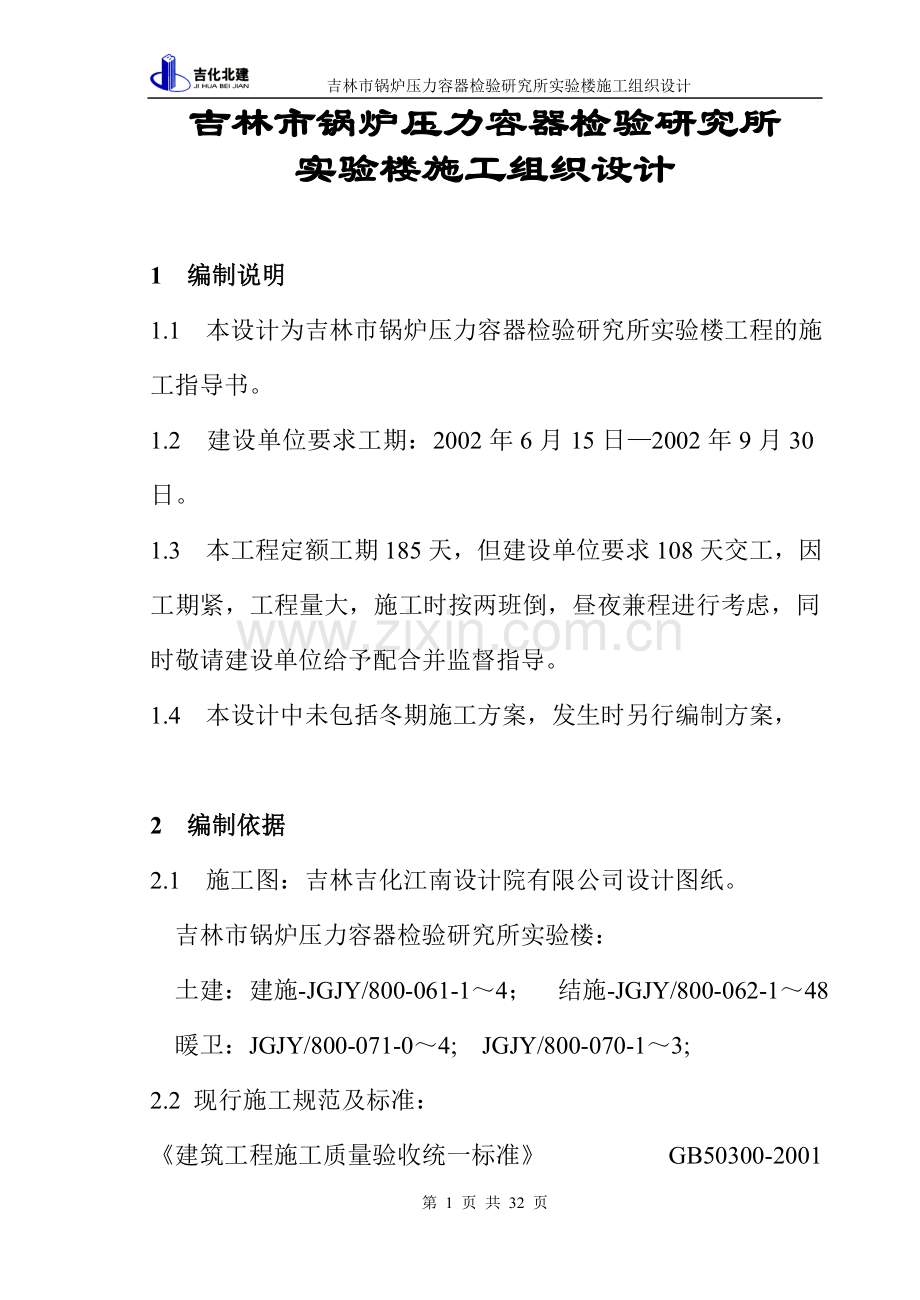

吉林市锅炉压力容器检验研究所实验楼施工组织设计
吉林市锅炉压力容器检验研究所
实验楼施工组织设计

1 编制说明
1.1 本设计为吉林市锅炉压力容器检验研究所实验楼工程的施工指导书。
1.2 建设单位要求工期：2002年6月15日—2002年9月30日。
1.3 本工程定额工期185天，但建设单位要求108天交工，因工期紧，工程量大，施工时按两班倒，昼夜兼程进行考虑，同时敬请建设单位给予配合并监督指导。
1.4 本设计中未包括冬期施工方案，发生时另行编制方案，

2 编制依据
2.1 施工图：吉林吉化江南设计院有限公司设计图纸。
吉林市锅炉压力容器检验研究所实验楼：
土建：建施-JGJY/800-061-1～4； 结施-JGJY/800-062-1～48
暖卫：JGJY/800-071-0～4; JGJY/800-070-1～3;
2.2 现行施工规范及标准：

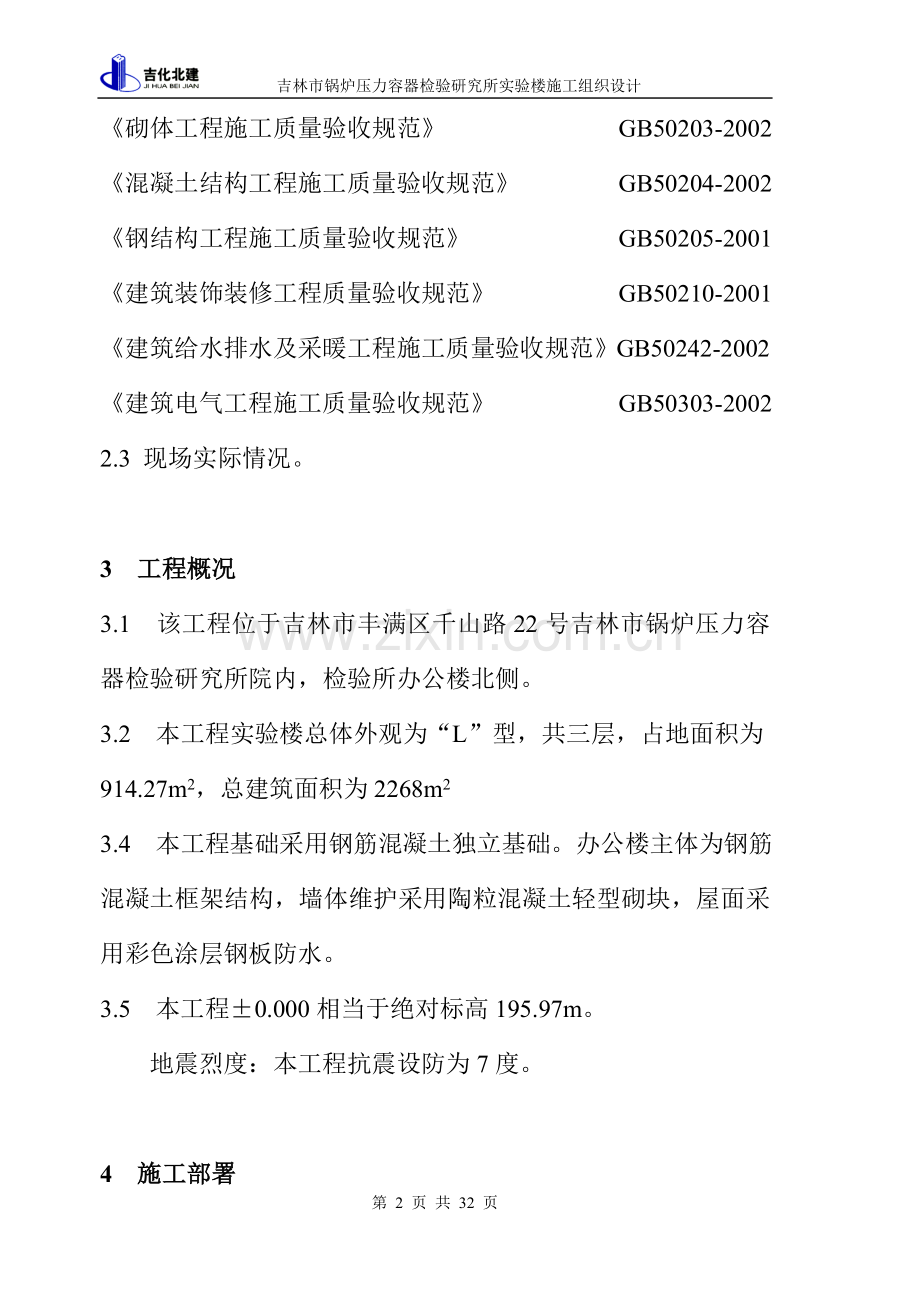

《建筑工程施工质量验收统一标准》 GB50300-2001
《砌体工程施工质量验收规范》 GB50203-2002
《混凝土结构工程施工质量验收规范》 GB50204-2002
《钢结构工程施工质量验收规范》 GB50205-2001
《建筑装饰装修工程质量验收规范》 GB50210-2001
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑电气工程施工质量验收规范》 GB50303-2002
2.3 现场实际情况。

3 工程概况
3.1 该工程位于吉林市丰满区千山路22号吉林市锅炉压力容器检验研究所院内，检验所办公楼北侧。
3.2 本工程实验楼总体外观为“L”型，共三层，占地面积为914.27m2，总建筑面积为2268m2
3.4 本工程基础采用钢筋混凝土独立基础。办公楼主体为钢筋混凝土框架结构，墙体维护采用陶粒混凝土轻型砌块，屋面采用彩色涂层钢板防水。
3.5 本工程±0.000相当于绝对标高195.97m。
地震烈度：本工程抗震设防为7度。

4 施工部署
4.1 施工组织管理机构：
本工程由本公司负责主持施工，为加强施工管理。方便协调各项工作，设立如下组织管理机构。
项目经理: 肖 林

技术副经理：曹 艳

施工副经理：张科顺

经营副经理：常月圆
材料科
经营科
工程科
财务科
技术科

作 业 队

作 业 组

4.2 施工部署：
4.2.1 将实验楼分为两个施工段进行自行流水，立体交叉作业。根据本工程的特点，施工程序原则上是先地下后地上，先深后浅，先主体后装修，电气工程、水暖工程穿插进行，互相配合。做到科学安排，合理组织，保证工程提前交工。
4.2.2 楼体拐角内侧设一台QTT20塔式起重机，位置详见施工平面布置图。
4.2.3 现场设一座集中搅拌站，设1台400搅拌机，位置详见施工平面布置图。
4.2.4 工地实施24小时作业。施工人员分两班进行施工。配套主要工种及人数见附表1（主要劳动力计划）。

5 施工准备计划
5.1 技术准备：
5.1.1 项目技术副经理组织有关人员对己到图纸进行自审，记录下图纸中不详或不明确之处，并在2002年6月18日前进行图纸会审，编制好施工组织设计。
5.1.2 6月18日工程开工前编制好加工订货和机械、机具计划，委托由业主指定的检验所进行各种配合比试配及原材料验。
5.1.3 6月18日前设计好搅拌站及其它暂设工程，并配备好各种相关专业人员。
5.2 施工现场准备：
5.2.1 工程开工前，施工现场达到四通一平。
5.2.2 将建筑物主要控制坐标及水准点引测至建筑物附近，并做出明显标志，加以保护，坐标点施工图纸未给出，将由建设单位指定。
5.2.3 主要设备、机具及暂设工程（搅拌站、钢筋加工场、办公室、宿舍、仓库、厕所）按施工平面图布置进行安放和设立。
5.2.4 在建筑物周围设危险警戒线，在警戒线（墙）上，标注醒目的标语、口号。
5.2.5 工地用水量：10L/s；工地用电量：50Kw。
5.2.6 为保证施工，现场集中设配电室，主要动力电缆采用架空敷设，地面设配电箱。
5.2.7 以上各项施工准备，均需在2002年6月18日进场前完成。

6 主要施工方法
6.1 各部主要施工流程：
6.1.1 基础阶段：
定位、放线→基坑挖土→垫层混凝土→基础钢筋及柱插筋→基础模板→基础混凝土→基础梁模板→基础梁钢筋→基础梁混凝土
6.1.2 框架结构阶段（-0.550—10.200）：
抄平放线→框架柱、楼梯支模、绑钢筋→框架柱混凝土→现浇梁板支模、绑钢筋→现浇梁板混凝土→养护。
6.1.3 内装修：
抄平放线 → 砌外墙、内墙 → 立门、窗口（管线安装、电气箱体安装）→内墙抹灰（镶贴）→ 地面抹灰（镶贴）→ 门窗扇安装 → 油玻工程 → 灯具安装。
6.1.5 外装修（由上至下）：
墙体抹灰 → 勒脚水刷石 → 养护期 → 粉刷涂料。

6.2 主要施工方法：
6.2.1 施工测量控制：
6.2.1.1 平面位置控制：由建设单位指定的定位坐标，做引点，引点采用φ25钢筋楔做到坚硬的混凝土地坪上，无条件时可在永久性建筑物上做标记。引点应牢固可靠，并做好保护，防止破坏。
6.2.1.2 标高控制：利用钢尺进行楼层标高的测量及校正，保证各层标高的准确。
6.2.1.3 垂直度控制：采用外控法，利用经纬仪进行控制。
6.2.1.4 所有仪器使用前必须经过检测，钢尺要进行尺长及温度改正，以保证测量结果的准确。

6.2.2 土方工程：
6.2.2.1 土方开挖前，现场完成三通一平，经过验收达到进场要求；办理动土证。
6.2.2.2 土方开挖采用反铲挖掘机挖土，由于现场有原平房拆除基础留下的基坑，且基础之间间距较小，基坑采取大开挖，自然放坡，放坡根据土质情况按现行规范规定放坡系数进行放坡。
6.2.2.3 由于施工场地限制，回填土现场无法留存，土方全部外运，土方自卸汽车运输至业主指定弃土地点，运距5公里，待基础施工完毕后土方回运。
6.2.2.4 基坑上部应采取排水措施，防止地面水流入基坑内冲坡，造成塌方和破坏基土。
6.2.2.5 独立基础开挖后坑底宽度每边比基础宽度宽出300mm，便于施工操作。
6.2.2.6 基坑挖至设计标高后，会同现场设计代表、监理工程师和业主检查基底土质、轴线及标高（验槽）。
6.2.2.7 回填前，应对已完隐蔽工程进行检查和中间验收，并做出记录。
6.2.2.8 回填时，每250mm厚压实一次，每层压实遍数3－4遍。

6.2.3 模板工程:
6.2.3.1 支模均采用定型钢模板，不符合模数处加木方，支撑加固采用Ф48×3.5钢管，垂直运输采用QTT20塔式起重机。
6.2.3.2 柱模板：
A、安装柱模板：通排柱，先装两端柱，经校正，固定拉通线校正中间各柱。
B、安装柱箍：柱箍由Φ48×3.5钢管及配套扣件组成。柱整体刚度采用双排脚手架固定。
6.2.3.3 梁支模：
A、先支立柱，然后铺设钢龙骨。调节支柱高度，将大龙骨找平。
B、铺设钢模板，可以从一侧开始铺，每两块板间用U型卡连接。不符合模数时，可用木模板代替，拼缝应严密。
C、模板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。
6.2.3.4 平板模板施工：
A、按照技术员的配板图进行配板安装，不符模数处用木模板代替。
B、严格按照技术交底设置模板支撑及加固体系。
6.2.3.5 模板拆除：
A、模板拆除必须经技术员指导、同意后方可进行。
B、模板拆除，应保证混凝土结构棱角不受破坏。
C、拆模的顺序和方法应按配板设计进行，遵循先支后拆，先非承重部位，后承重部位，自上而下进行。
D、拆除后的模板、支撑构件及配件应按规格、类型分别进行堆放。堆放防止荷载集中。

6.2.4　钢筋工程:
6.2.4.1　工程所用钢筋,须有进场合格证，且经复检合格后方可使用于本工程。
6.2.4.2 钢筋的弯曲采用钢筋弯曲机进行，预先调定角度成批加工，以保证弯制产品的质量。
6.2.4.3　钢筋下料长度、搭接位置及搭接长度必须符合图纸要求及规范规定，钢筋绑扎均采用20号绑线。
6.2.4.4　钢筋焊接前，焊条、焊药必须按要求进行焊干、发放、保管，焊接时要保证各种焊接参数，确保焊接质量。具体参数详见焊接工艺及指导书。
6.2.4.5　钢筋焊接完后，在进行下道工序施工前，必须由检查人员认真进行外观检查，并按要求进行力学性能试验，均符合要求后，方可进行下道工序施工。
6.2.4.6 钢筋保护层采用混凝土垫块，混凝土垫块中应预埋一根20＃绑线，以便与钢筋绑扎固定。
6.2.4.7 板钢筋安装时应防止水电管线将钢筋抬起或压下。
6.2.4.8 应注意板上部的负筋，要防止被踩下，特别是雨蓬、挑檐等悬臂板，要严格控制负筋位置，以免拆模后发生断裂事故。
6.2.4.9 其它按常规进行施工。

6.2.5　混凝土工程:
6.2.5.1 混凝土用水泥须标明品种、牌号、标号、及出厂日期并持有出厂合格证，并对水泥进行复验，合格后方可使用。
6.2.5.2 混凝土用砂，石必须进行全分析，确定砂、石的级配、含泥量、有机物含量等指标均符合要求后方可用于工程。
6.2.5.3 混凝土的搅拌水应符合饮用水的标准。
6.2.5.4各类混凝土应有相应资质的实验单位出据的混凝土配合比报告单。
6.2.5.5 混凝土配合比委托建设单位指定的检验所进行检验。根据设计配合比通过现场试配调整成施工配合比。
6.2.5.6 雨后施工时检测砂石的含水率，对混凝土的拌和水进行调整，以保证混凝土的水灰比不超过配合比设计值。
6.2.5.7 对混凝土拌和料的质量进行严格的控制，搅拌站对每罐混凝土拌和料进行坍落度检验，并做好记录。
6.2.5.8 混凝土的水平及垂直运输均采用塔吊。
6.2.5.9 混凝土振捣采用高频插入式振动器，振动棒插入下层混凝土的深度＞50mm。
6.2.5.10 混凝土由料斗、漏斗内卸出时，自由高度不宜超过2米，在竖向结构中浇筑混凝土的高度不应超过3米。
6.2.5.11 按规范要求留置砼试块。
6.2.5.12 混凝土表面压光12小时之后，表面浇水养护，养护时间不得小于7昼夜。

6.2.6　砌体与围护工程：
6.2.6.1 砌筑采用双排外脚手架。
6.2.6.2 砌筑时必须遵守“反砌”的原则，即使砌块的底面向上砌筑。上下皮应对孔错缝布置。
6.2.6.3 每天砌筑高度不超过1.8m。
6.2.6.4 其余常规施工。

6.2.7　装饰装修工程：
6.2.7.1 对水泥、中砂等材料必须进行复验，复验合格后方可使用。
6.2.7.2 抹灰墙面必须进行清理，将墙面上所有灰浆、油污、泥土清理干净并将脚手眼堵死，墙面洒水湿润。
6.2.7.3 抹灰前门窗安装须通过质量检验，所有预制构件、预留孔洞、预埋件的位置必须准确无误。
6.2.7.4 室内抹灰要贴饼冲筋,保证墙面的垂直平整度。
6.2.7.5 抹灰前要做好样板间，经建设单位、监理单位检查合格后方可大面积施工。

6.2.8 屋面工程
6.2.8.1　屋面工程采用塔吊进行垂直运输，彩钢板檐口作业采有外脚手架。
6.2.8.2 保温层、找坡屋常规进行施工。
6.2.8.3 彩钢板及其构配件均为市场成品。
6.2.8.4 钢结构制作采用手工电弧焊接。各种构件在校正好后方可焊接，在施焊时不得随意移动垫铁，焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
6.2.8.5 钢筋混凝土墩采用界面剂与屋面板粘接牢固。
6.2.8.6 彩钢板与C型钢连接采用螺栓连接，连接螺栓应有防水垫；屋脊及阴阳角处钢板间缝用密封胶密封。
6.2.8.7 彩钢板横向搭接不小于一个波，纵向搭接不小于200mm。
6.2.8.8 彩钢板的连接和密封必须符合设计要求，不得有渗漏现象。
6.2.8.9 其它严格按生产厂家要求进行施工。

6.2.9　脚手架工程：
6.2.9.1 采用Ф48×3.5钢管外脚手架，用于主体结构、砌体围护砌筑、墙体装修、屋面彩色涂层钢板安装。
6.2.9.2 脚手架立杆横距.1.2m，立杆纵1.5m，步距1.8m。
6.2.9.3 连墙点每40m2设置一个。采用脚手杆与结构柱连接。
6.2.9.4 每隔15m设置一道剪刀撑。
6.2.9.5 在脚手架立杆底端之上200处一律纵、横向设置扫地杆。
6.2.9.6 作业层采用木脚手板，铺板宽度750mm，铺板边缘与墙面的间隙≯300mm、与挡脚板的间隙≯100mm。
6.2.9.7 其它常规施工。

7 施工进度计划 详见附图1
8 资源供应计划
8.1 主要劳动力计划表 详见附表1
8.2 主要施工机具计划表 详见附表2
8.3 施工方案编制计划 详见附表3
8.4 构件、加工件、半成品需要量计划 详见附表4
8.5 委托试验策划表 详见附表5

9 施工平面图 详见附图2

10　施工技术组织措施
10.1 保证安全的技术组织措施：
10.1.1 安全保证组织机构　
10.1.1.1 施工安全保证组织机构 见附录B
10.1.1.2 群众义务消防组织机构 见附录C
10.1.1.3 组织机构主要人员职责
安全防火组织机构：
组 长：肖 林，是项目的第一安全防火责任人。
副组长：张科顺，日常安全防火的主管领导，在安全前提下安排生产，组织施工安全技术措施的实施，主持日常消防队工作。
施工员：高金成，日常安全防火的直接指挥者，对贯彻、落实安全措施和保证安全生产负直接责任。
安全员：韩志君，纠正违章，进行安全活动和常规安全教育，监督劳保用品的质量和使用，保证消防设施齐全有效，消除火灾隐患。
设备员: 牟相春，保证使用的各类机械安全运行，监督机械操作人员持证遵章作业。
材料员：卢福和，保证安全工具、护具的供应。
劳资员：张玉杰，保证劳务人员的技术素质，控制加班加点，提供必要的劳动保护，保证工人基本生活条件和健康。
会计员：张玲，保证安全措施项目的经费。
10.1.2 保证安全技术措施
10.1.2.1　各种机械，塔吊、焊机等设备做到定人、定机、定岗明确责任，用电时做到一机、一闸、一保险。
10.1.2.2　临时设施、宿舍、食堂、办公室、仓库等均要布置灭火器，消防用水、生活用水、施工用水统筹考虑。
10.1.2.3 电气设备必须设防雨棚；
10.1.2.4 障碍施工的高压线必须设防护架子（棚）；
10.1.2.5 搅拌站前须设沉淀井，防止污水外流；
10.1.2.6 手压刨、电锯、无齿锯，须设防护装置
10.1.2.7 室外6米以上作业须设安全网；
10.1.2.8 室内里脚手架3.5米以上须设安全网；
10.1.2.9 现场配电室须采用难燃物质搭设或保护；
10.1.2.10 钢脚手架上挂电线（缆）时，须设良好绝缘；
10.1.2.11 各类架子应按规定搭设，搭好后须经安全人员验收合格后使用，使用过程中不得擅自改动。
10.1.2.12 参加钢结构安装的全体人员，都要熟悉并严格执行本工种的安全操作规程，按照钢结构安装工艺的要求，精心操作。
10.1.2.13 构件起吊时，吊索必须绑扎牢固，绳扣必须在吊钩内锁牢。严禁用板钩钩挂构件。
10.1.2.14 交流电焊机不得安放在高温场所，防电气部分温度过高而损坏；
10.1.2.15 夜间施工要有足够的照明；
10.1.2.16 其它未尽事宜严格执行防火管理规定及一般安全操作规程。
10.1.3 危险度预测：（见附录A）

10.2 保证质量的技术组织措施
10.2.1 质量保证组织机构成 见附录D
10.2.2 组织机构主工人员职责

质量保证组织机构

项目经理：肖 林，保证质量体系运行的有效性，进行质量奖惩。
项目副经理：张科顺，协助项目经理检查质量体系运行的有效性。
项目技术副经理：曹 艳，提出技术措施（技术立法），进行技术监督。
施 工 员：高金成，主管施工中的质量管理，对施工质量（实施）负责。
技 术 员：土建：罗佳伟；暖卫：范书良；电气：牟相春。技术交底、技术文件建档、贯彻工艺纪律
质 检 员：王宝库，负责各分项工程的质量检查，进行质量评定。
材 料 员：卢福和，负责进场材料质量，提供质量证明证件。
保 管 员：仲丛英，负责材料贮存与保管，保证材料不变质不过期。
计 量 员：牟相春，负责现场各种原料、半成品计量和计量记录。
设 备 员：牟相春，负责设备维修与保养，满足施工质量需要。
合同预算员：张国志，负责合同中各项质量要求的宣贯与监督。
企 管 员：张国志，负责全部文件的发放及管理工作。
劳 资 员：张玉杰，负责各类人员的资格培训工作。
会 计 员：张 玲，负责质量管理所需的各项资金保证。
班 组 长：贯彻技术措施，实行工艺纪律，进行质量自检。

10.2.3 保证质量技术组织措施
10.2.3.1 加强材料的进场验收工作，及时收集产品合格证和出厂证明书，按有关规定随机抽样检验、化验，凡不合格的材料不得使用，做好退场签证记录。委托检验试验计划，详见质量计划。
10.2.3.2 关键、特殊过程的质量控制措施
本工程无关键或特殊工序
10.2.3.3 坚持公司“全员参与，恪守法律，持续改进，建设日益增多的精品工程；使顾客满意、员工满意、社会满意”的质量方针。施工前做好技术交底，施工中及时进行检查、验收、技术复核。
10.2.3.4 施工过程中对技术档案资料做到记录真实、数据准确、收集及时、分类归档，专人保管与工程同步。
10.2.3.5 由施工员组织班组专职质检员在日常施工中进行自检、互检和专检，在此基础上在报监理工程师进行检查，达到合格（重要部位必须优良）的标准后方可进入下道工序。每周由项目总工程师组织各专业相关人员进行联检，并做好记录。
10.2.3.6 隐蔽工程由专职检查员检查合格（重要部位必须优良）后，经监理工程师书面认可的后方可复盖。
10.2.3.7 混凝土的配合比需经有资质检查所出据，现场根据实际情况（例含水率等）进行调整，经监理工程师批准后实施。
10.2.3.8 每次浇灌混凝土前，技术员、质检员应下列项目进行检查：
① 检查砂、石、水泥、外加剂、钢筋合格证和复检单以及材料代用单是否齐全和满足要求；
② 检查模板、钢筋（含预埋铁件）的质量评定：
③ 检查钢筋、铁件隐蔽记录是否经监理工程师书面认可；
④ 检查技术交底是否交清：打混凝土的部位、强度等级、有否设计变更年、混凝土配合比设计和下料单。
⑤ 检查是否明确前台、后台负责人以及试块制作负责人等。
经上述检查无误后，由技术员签署“混凝土浇灌通知单”，质检员审核，报监理工程师批准后方可浇灌混凝土。
10.2.3.9 进场各种材料、成品、半成品，由材料部门设专人检查验收，检查外观质量和书面材质证明证件，记录由现场材料员和专职检查员签字并终身负责。国家规范有要求的，一律委托复检。各种材料质量证明文件、复检报告单送交技术员，由技术员决定可否用于工程。
10.2.3.10 钢构件在安装前必须对编号、外形尺寸、焊缝质量等进行全面检查，完全符合设计要求后才能进行安装。
10.2.3.11 安装焊缝应按图纸要求施焊，主要构件的焊缝焊完后，应打上代号，并做好书面记录。
10.3 保证工期的技术组织措施
10.3.1 以计划为龙头，认真编制月、旬、日作业计划，根据作业计划，作好各种资源（劳动力、材料、机械）进场准备。
10.3.2 制定工程进度控制点，坚持每天开碰头会制度，检查日计划完成情况，安排第二天工作。
10.3.3 强化现场调度，加强流水作业，交叉施工，人员进行两班作业，合理安排各工序，提高工效；
10.3.4 提前采购、加工和租赁所需的各种主材、技措材料和暂设材料，以保工程进度的需要。
10.3.5 科学地编制施工方案和技术交底，及时进行技术立法；技术员在每个分项工程开始前，都认真进行技术交底，传达、贯彻设计意图，减少不必要的返工。

10.4　文明施工及环境保护的技术组织措施：
10.4.1　严格按施工现场的总平面图规划布置各种临时设施、机械设备、材料场地。
10.4.2　施工用料分类分堆码放整齐，砂石料场成堆成方。
10.4.3　施工现场做到工完料尽，及时清理、道路畅通。无污水和泥涅，并及时进行现场及临近道路清扫，保持清洁。
10.4.4　暂设规整，室内整洁，生活设施齐备清洁。
10.4.5　施工现场标语醒目、内容得当，必须有利于我公司形象建设。
10.4.6 由主管施工经理组织相关人员，每周对现场安全文明施工进行一次检查，对检查出的隐患及时整改。
10.4.7 环境保护技术措施
10.4.7.1 生活、施工废水经沉淀后再排入污水井。
10.4.7.2 施工现场严禁随意丢弃废物、垃圾等，施工用水要严格管理，
防止脏水随意流淌，污染环境。
10.4.7.3 施工现场垃圾、粉尘集中清理外运，禁止从楼上直接向楼下倾倒产生灰尘污染。
10.4.7.4 施工现场要注意环境及噪声污染，将搅拌站封闭,混凝土施工尽量安排在白天进行。

10.5 雨季施工组织措施
10.5.1 进行土方开挖时，上部筑小土堤，基坑内应挖好集水坑，随时将集水坑内的水排出基坑。
10.5.2 严格控制砼的水灰比,经常测定砂石的含水率,以利于掌握加减水量。
10.5.3 水平运输车加防水覆盖。
10.5.4 大雨即将来临前应将平台上卸下的砼浇灌完。
10.5.5 水泥、白灰等材料都要放置在库内。
10.5.6 提前做好各种材料储备，保证雨季正常施工。
10.5.7 为保证焊接不受雨天影响，钢结构预制场地采用钢脚手进行防护，上铺彩条布防雨。
10.5.8 各种机械要设防护棚，并加设漏电保护器，做好防雷击的保护措施。
10.5.9 对雨季在施工现场施工的人员做好防滑、防高空坠落、防触电等安全事项的教育，并有安全措施。
10.5.10 施工现场修筑好排水设施以免道路积水。

附表2： 主要施工机具计划
施工机械计划
序号
机械名称
规格型号
单位
数量
1
履带式挖掘机
W-1001
台
1
2
汽车吊
8T
台
1
3
塔 吊
QTT20
台
1
4
板 车
5T
台
2
5
搅拌机
400L
台
1
6
振动棒
φ53
台
3
7
交流电焊机
10KW
台
2
8
钢筋切断机
QJ40-1
台
1
9
钢筋弯曲机
GJ7-40
台
1
10
卷扬机
JK1.6A
台
1
11
无齿锯
φ500
台
4
12
电 锯
MJ104
台
2
13
打夯机
HW-201
台
2
14
装载机
ZL30
台
1
15
自卸汽车
ST
台
3

主要施工工具计划
序号
工具名称
规格型号
单位
数量
1
大灰槽

个
4
2
小灰槽

个
10
3
铁 锹

把
20
4
铁剪子

把
2
5
台虎钳

台
1
6
电动套丝机

台
1
7
液压弯管机
0.5-2.0”
台
1
8
管钳子

把
6
9
手 锤
2kg
把
10
10
试压泵
3.2MPa
台
1
11
钢卷尺
50m
把
2
12
冲击电锤
0-13
台
1
13
手提砂轮机
150mm
台
1
14
气焊工具

套
4

附表3： 施工方案编制计划表
序号
方案名称
编制人员
计划完成日期
备注
1
暖卫施工方案
范书良
2002.6.25

附表4： 构件、加工件、半成品需用量计划表　　　
序号
构件加工件半成品名称
种类、图号或型号
规格尺寸
单位
数量
要求供应
日期
1
M-1
铝合金地弹簧门92SJ607(二)仿DHM100-68
3600×2900
樘
1
2002.7.25
2
M-2
钢木大门J643、M32-3327
3300×2700
樘
2
2002.7.25
3
M-3
钢木大门J643、M32-3327
3000×2700
樘
1
2002.7.25
4
M-4
平开铝合金门
92SJ605(三)仿PLM70-140
1800×2400
樘
1
2002.7.25
5
M-5
镶板门J642、M24-1524
1500×2400
樘
19
2000.7.25
6
M-6
镶板门J642、M24-1524
1000×2400
樘
25
2000.7.25
7
M-7
镶板门J642、仿M21-1021
800×2100
樘
3
2000.7.25
8
M-8
镶板门J642、仿M21-1021
1000×2100
樘
1
2000.7.25
9
C-1
塑钢推拉窗吉J93-770、2STC2409
2400×1800
樘
25
2002.7.25
10
C-2
塑钢推拉窗吉J93-770、仿2STC2409
3000×1800
樘
26
2002.7.25
３
C-3
塑钢推拉窗吉J93-770、仿2STC1209
1200×1800
樘
3
2002.7.25
４
C-4
塑钢推拉窗吉J93-770、2STC0909
900×1800
樘
26
2002.7.25
５
C-5
塑钢推拉窗吉J93-770、仿2STC2412
1500×1500
樘
2
2002.7.25
６
C-6
塑钢推拉窗吉J93-770、仿2STC2412
1200×900
樘
1
2002.7.25
附表4 委 托 试 验 策 划 表
序
代表工
程部位
材料或
部位名称
试 验
项 目
执 行
标 准
1
基础、主体梁、板、柱
热扎光圆钢筋
拉伸、弯曲试验
GB13013-91
2
基础、主体梁、板、柱
热轧带肋钢筋
拉伸、弯曲试验
GB1499-1998
3
基础、主体梁、板、柱
低碳钢热轧圆盘条
拉伸、弯曲试验
GB/T701-1997
4
砌体围护
轻型陶粒混凝土砌块

抗压
GB15229
5
基础、梁板柱混凝土、
砌筑
普通硅酸盐水泥
抗压、凝结时间、安定性
GB175-1999
GB/T17671-1999
GB1346-89
GB1345-91
6
基础、梁板柱混凝土、
砌筑
砂
颗粒级配、表现密度、堆积密度、含泥量、泥块含量
JGJ52-92
7
基础、主体围护砌筑
砂
颗粒级配、表现密度、堆积密度、含泥量、泥块含量
JGJ52-92
8
基础、梁板柱混凝土
卵石
颗粒级配、表现密度、堆积密度、含泥量、针片状含量、泥块含量。
JGJ53-92
10
砼结构
砼配合比
砼配合比委托与现场含水率调整
JGJ/T55-96
11
砼结构
砼试块
抗压强度
GBJ81-85
12
±0.0下砌筑、主体围护砌筑
砌筑砂浆
稠度、抗压
JGJ70-90
13
窗
塑钢窗

14
内外装饰
涂 料

附录A　危险度预测
危 险 度 预 测
附表A1.1 施工准备阶段
作业
内容
危险点
主 要 对 策
负责人
施工方案技术交底
各类
事故
施工前认真编制施工组织设计和施工方案，须有完整的安全措施。每项作业应进行书面安全技术交底，交底人和被交底人都应在交底上签字。
罗
佳
伟
安全教育安全检查
对进入现场人员都要进行三级安全教育，经考核合格后方可作业。坚持每周一次安全检查。现场负责人应每天进行安全检查。
韩
志
君
一般规定
施工现场应有安全生产纪律牌、安全标语和安全规章制度。进入现场必须正确佩戴劳动护具。作业前和作业中严禁饮酒。从事特殊作业人员应持证是岗。现场暂设工程搭设前应进行防火建审。设备使用前应进行环保监测。现场内的坑、井、陡坡及危险入要设置围栏和警示灯。

附表A1.2 基础工程
作业内容
危险点
主 要 对 策
负责人
土方
塌方
办理动土证后方可动土，地下有埋设物时，应采取好防范措施。挖土时要按规定放坡，采取可靠措施保持土壁的稳定性。弃土距沟边至少在于0.8m，高度不得超过1.5m，并设专人监护。
韩
志
君

附表A1.3 主体工程
作业
内容
危险点
主 要 对 策
负责人
砌砖支模打混凝土拆模

物体
打击

按规定搭设安全网。建筑物的人员出入口处搭设防护棚。支模或砌砖用的跳板要绑扎牢固。拆模时要划出警戒范围，设专人监护。作业临边、洞口处作好防护。
韩
志
君
脚手架搭设与拆除
坠 落
搭设脚手架须由专业人员进行，脚手架材料要符合规定，按规定设置斜支撑、剪刀撑，搭设7m以上的架子要有书面技术交底。脚手架要设人行斜道，外侧挂安全立网。脚手架应经有关人员验收后方可使用。拆除脚手架应设警戒区，前由专人监护。

附表A1.4 装修工程
危险点
主 要 对 策
负责人
内外墙装修和油玻
按要求搭设马凳、梯子和跳板，做到牢固可靠，吊栏搭设要使用防坠器。吊栏应外设安全网。室内刷油应通风，以防中毒。
韩
志
君

附A1.5 电气工程
危险点
主 要 对 策
负责人
坠 落
触 电
作业前要详细了解作业区域内是否带电、电压及线路性况。严格执行送、停电工作票制度，按照电器操作规程进行作业。登高作业前要详细检查脚扣、安全绳，登木杆前要检查木杆的腐蚀情况。低电压带电作业时，绝缘防护器材要齐全，并设专人监护。
韩
志
君

附表A1.6 防腐保温工程
危险点
主 要 对 策
负责人
中 毒
坠 落
有毒、有害、易燃、易爆等危险物料应妥善保管，分开存放。作业人员应清楚原材料的有毒、有害、易燃、易爆等性能及危害性。登高和屋面作业时要落实各项防范措施，跳板、梯子要牢固可靠。
韩
志
君

附表A1.7 吊车作业
危险点
主 要 对 策
负责人
倒 塌坠 落物体打击
吊车按规定设立，接地电阻不得大于4Ω，使用过程中要经常检查。指挥吊车人员应持证上岗，哨旗俱备，信号清晰。吊车的各种安全设施工齐全、灵敏好用。吊车与高压线距离应符合安全规定。吊车作业不得超载、斜吊。五级以上大风停止使用吊车。
韩
志
君

附表A1.8 施工动火
作业
内容
危险点
主 要 对 策
负责人
办证
分析
火灾烧伤
严格执行动火、用火管理规定，做到票、证、书齐全；严禁非焊工动火。危险场所、物件动火前要进行动火分析。
韩
志
君
动火
措施
动火前要清理好动火现场周围的可燃物，指定专人看火，按动火证上要求配齐消防器具。动火后对动火现场进行安全检查。

附表A1.9 施工用电
作业
内容
危险点
主 要 对 策
负责人
开关箱
触电
火灾
按规定设置开关箱，做到门锁齐全，防雨、防潮。开关箱内配线整齐，无杂物；开关箱下方不得堆放易燃物。
韩
志
君
线 路
线路架设应符合电气管理规定，严禁私拉电源线和地爬线。严禁使用电炉子取暖、热饭。各种电气设置和照明必须安装漏电保护器。

附表A1.10 交通运输
危险点
主 要 对 策
负责人
机械
伤害
各种车辆必须按规定行驶。严禁无证驾车。多台车共同作业时要指定行驶路线和设专人指挥。
韩
志
君

第 2 页 共 32 页
附录B 安全保证组织机构　
组长：肖 林
副组长：张科顺
施
工
员
：
高
金
成
会
计
员
：
张

玲
劳
资
员
：
张
玉
杰
材
料
员
：
卢
福
和
设
备
员
：
牟
相
春
安
全
员
：
韩
志
君
技
术
员
：
罗
佳
伟

附录C 义务消防组织机构
：
队 长：张科顺
副队长：高金成
通讯组 组长：卢福和 成员：罗佳伟 韩志君
警戒组 组长：高金成 成员：牟相春 王学坤
灭火组 组长：张国志 成员：王宝库 范书良
抢救组 组长：史宏伟 成员：张玉杰 张 玲

附录D 质量保证组织机构

质量负责人：曹 艳
质
检
员
：
张

玲
技
术
员
：
罗
佳
伟
施
工
员
：
高
金
成
材
料
员
：
卢
福
和
会
计
员
：
张

玲
劳
资
员
：
张
玉
杰
企
管
员
：
张
国
志
合
同
员
：
张
国
志
设
备
员
：
牟
相
春
保
管
员
：
韩
志
君
计
量
员
：
牟
相
春
 质量总负责：肖 林
