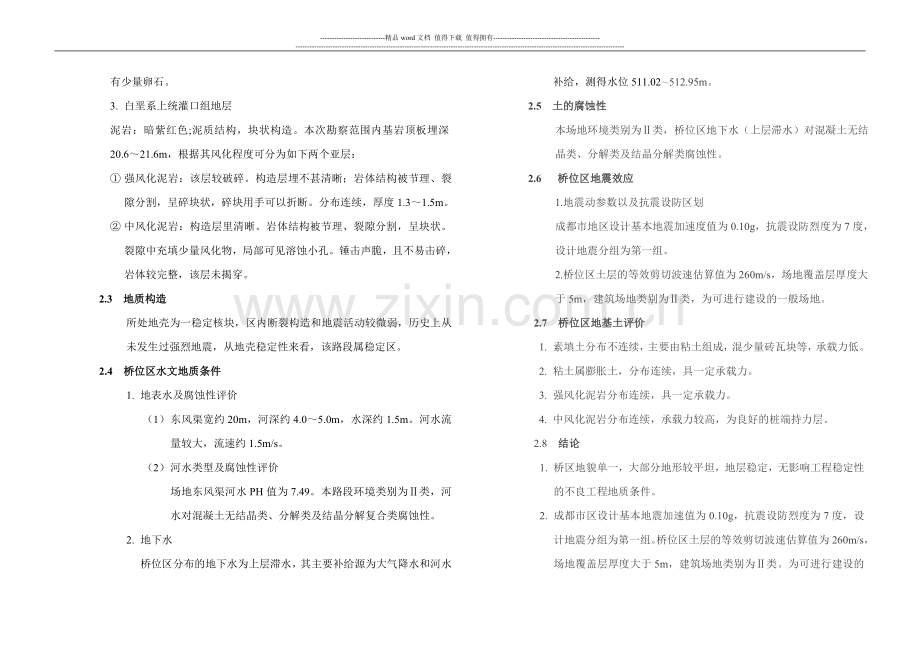

-精品word文档 值得下载 值得拥有-蜀龙大道四期跨东风渠桥梁工程竣工图说明1 概述1.1 编制依据1） 设计施工图2） 施工图会审纪要3） 重大办、业主、设计及相关单位下发的各种关于变更、签证的文件4） 各种会议纪要、相关函件决定内容1.2 工程概况蜀龙大道四期工程为交通性主干道，北起龙青环线（接现状蜀龙大道三期），向南沿城锦乐城际铁路西侧布线，下穿城锦高速公路至三环路，与三环路规划为互通立交，全场约3.1km，规划道路红线为路段23.5（人行道）+214（机动车道）+5（中央分隔带）=40m，三环路节点范围拓宽为23.5（人行道）+213.5（机动车道）+16（中央隔离带）=50m。东风渠为灌溉渠，其顺三环路外侧，由北向南，在桥位附近经过三次转折后，在蜀龙大道南侧穿越三环路。东风渠为梯形断面，上口宽约25米，堤项有4米宽的护河通道，堤项高程在515.4米左右。蜀龙大道四期与东风渠斜交角度为2815。规划中蜀龙大道四期与三环路相交节点为互通式立交工程，东风渠上跨桥采用一跨35m预应力混凝土小箱梁，箱梁高1.8米，预制吊装方式施工，单幅桥6片梁，全桥共12片。下部先挖孔护壁形成渠堤防护，然后回填钻孔灌注桩基础接桥台的方式，4坐桥台，每根桥台下设3根1.8米直径桩基础，共12根桩基。2工程地质条件 地理位置、气象、地形及地貌1、 地理位置桥梁沿线位于成都市三环路东一段发熊猫大道。交通较方便。2、 气象桥梁沿线所处成都地区为亚热带季风星期后，主导风向为NNE向，常年平均风速为1.2米/秒，年平均风压140Pa，年平均降雨量为9001000mm，七、八月份雨量集中，易形成暴雨。3、 地形、地貌及场地类别桥位区地形平坦。孔口标高：515.32515.7m；相对高差0.38.桥位区位于成都市平原岷江水系三级地。2.2 地层岩性 桩基范围内，地层从上至下依次为第四系全新统人工填土层、第四系中下更新统冰水沉积层，及白垩系上统灌口组地层（K2g）,现表述如下：1. 第四系全新统人工填土层素填土：灰色；由粘土混少量砖、瓦碎块及植物根系组成，稍密（可塑硬塑）；湿。全场地分布。厚度3.47.8m。2. 第四系中下更新统冰水成基层粘土：灰黄、黄褐色；含铁锰质氧化物斑痕及其结核；硬塑，局部坚硬。缓倾裂隙较发育，隙间充填灰白色粘土矿物，全场地分布，在该层下部含有少量卵石。3. 白垩系上统灌口组地层泥岩：暗紫红色;泥质结构，块状构造。本次勘察范围内基岩顶板埋深20.621.6m，根据其风化程度可分为如下两个亚层： 强风化泥岩：该层较破碎。构造层埋不甚清晰；岩体结构被节理、裂隙分割，呈碎块状，碎块用手可以折断。分布连续，厚度1.31.5m。 中风化泥岩：构造层里清晰。岩体结构被节理、裂隙分割，呈块状。裂隙中充填少量风化物，局部可见溶蚀小孔。锤击声脆，且不易击碎，岩体较完整，该层未揭穿。 2.3 地质构造 所处地壳为一稳定核块，区内断裂构造和地震活动较微弱，历史上从未发生过强烈地震，从地壳稳定性来看，该路段属稳定区。2.4 桥位区水文地质条件1. 地表水及腐蚀性评价（1） 东风渠宽约20m，河深约4.05.0m，水深约1.5m。河水流量较大，流速约1.5m/s。（2） 河水类型及腐蚀性评价场地东风渠河水PH值为7.49。本路段环境类别为类，河水对混凝土无结晶类、分解类及结晶分解复合类腐蚀性。2. 地下水桥位区分布的地下水为上层滞水，其主要补给源为大气降水和河水补给，测得水位511.02512.95m。 2.5 土的腐蚀性 本场地环境类别为类，桥位区地下水（上层滞水）对混凝土无结晶类、分解类及结晶分解类腐蚀性。 2.6 桥位区地震效应 1.地震动参数以及抗震设防区划 成都市地区设计基本地震加速度值为0.10g，抗震设防烈度为7度，设计地震分组为第一组。 2.桥位区土层的等效剪切波速估算值为260m/s，场地覆盖层厚度大于5m，建筑场地类别为类，为可进行建设的一般场地。2.7 桥位区地基土评价1. 素填土分布不连续，主要由粘土组成，混少量砖瓦块等，承载力低。2. 粘土属膨胀土，分布连续，具一定承载力。3. 强风化泥岩分布连续，具一定承载力。4. 中风化泥岩分布连续，承载力较高，为良好的桩端持力层。2.8 结论1. 桥区地貌单一，大部分地形较平坦，地层稳定，无影响工程稳定性的不良工程地质条件。2. 成都市区设计基本地震加速值为0.10g，抗震设防烈度为7度，设计地震分组为第一组。桥位区土层的等效剪切波速估算值为260m/s，场地覆盖层厚度大于5m，建筑场地类别为类。为可进行建设的有利场地。3. 上层滞水、河水及地基土对混凝土无结晶类、分解类及结晶分解类复合类腐蚀。 3. 施工参照的技术标准 3.1 技术规范 1. 城市路及工程施工及验收规范（CJJ44-91）； 2. 市政道路与工程质量检验评定标准（CJJ1-90）； 3. 工程建设标准强制性条文； 4. 公路工程技术标准（JTGB01-2003）； 5. 公路沥青路面施工技术规范（JTG F40-2004）； 6 公路桥涵技术规范（JTJ041-2000）； 4工程设计介绍4.1横断面布置及平面线位 蜀龙大道四期工程与三环路形成丁字路口。在节点范围，红线宽度为60m；23.5（人行道）+212（机动车道）+20.5（妨碍墙）+28（预留带）；其中预留带属于为主线进城预留条件，辅道12m与三环路外侧辅道（12m）平交，两条道路间只能右进右出。 东风渠上跨桥与河道斜角度为2815，预留28m的中央分隔带的位置，两侧分幅修建16m宽的跨河桥各一座。 纵断面施工纵断面施工的控制因素包括：东风渠、三环路及蜀龙大道主线。攻城附近的东风渠堤顶高程在515.4m左右；桥位南、北侧路面高，桥位正下方的路面底，三环路纵断面呈凹形。竖曲线转点两侧纵坡分别为3.062%与0.945%。该竖曲线半径4000m，切线长80.131m，处距0.803m。竖曲线完全覆盖桥梁范围。 桥梁结构 工程为单跨35m预应力混凝土箱梁桥，桥梁分别为左右两幅桥，一座宽16m，桥梁与河道斜交28.25，位于R4000m的竖曲线内。桥梁上部构造为后张法预制预应力混凝土箱梁，由预制箱梁+现浇湿接缝组合而成，结构形式为简支桥梁面板连续。主梁长34.95m，跨径33.75m，梁高1.8m，中到中间距为2.70m，其中，中梁预制宽度为2.20m，边梁预制宽度为2.35m，翼板及横隔板间湿接缝宽0.50m。一跨箱梁内设置三道横隔板，分别位于支撑处与跨中。预制箱梁混凝土采用C50，预应力钢绞线采用15.2高度底松弛钢绞线，其标准强度 fpk=1860Mpa，弹性模量Ep=1.9510Mpa，单根钢绞线公称直径15.2mm，公称面积139mm平方米。预应力损失参数的选用：预应力束于管道壁的摩擦系数=0.25；管道每米局部偏差对摩擦的影响系数k=0.0015；张拉端锚具变形、钢束回缩和接缝压缩值；1=12mm(两端)。下部结构为钢筋混凝土桥台，桥台斜长18.16m，截面尺寸2.52.5m，台身采用C30混凝土。单幅桥台下设置三根1.8m的桩基础，桩间距5.9m，桩基础采用C25混凝土，单桩承载力大于等于3000KN，台后设置混凝土挡墙，挡墙外侧为东风渠的护河通道，桥面辅装为10cm厚的C50防水混凝土，9（=4+5）cm厚沥青混凝土。搭板为C30混凝土，搭板辅装为沥青混凝土。支座为橡胶板式支座GYZ 450101.在桥台处各安设一道EM-80型伸缩缝。机动车道侧为防撞墙，人行道侧根据重大办决定为石栏杆。工程普通钢筋为R235、HRB335钢筋，抗拉标准强度分别为235Mpa和335Mpa.所有混凝土用水泥、砂、石料、水的技术质量均符合公路桥涵施工技术规范（JTJ041-2000）相关条文的规定。混凝土细骨料采用中粗砂。 4.4护河通道 根据河道管理部门意见，在桥梁工程施工完毕后，对原护河通道予以修复。修复后通道接原通道，另一端接蜀龙大道人行道，通道宽4米，。边坡采用1：1.5放坡，挂网植草护坡。通道外侧另用二阶挡土墙防护。 护河通道路面结构为：20vmC30水泥混凝土+20cm水泥稳定碎石+50cm砂夹石。C30水泥混凝土抗弯拉强度fcm大于4.0Mpa；氺稳碎石弯沉值不大于313（1/100mm），压实度大于98%（重型击实标准）；土基弯沉值不大于313（1/100mm），抗压模型大于等于30Mpa。碎石的级配表如下： 通过下列方空筛（mm）的质量百分率（%）4031.5199.54.752.360.60.075液限（%）塑性指数10068-8638-5822-3216-288-150-32894. 施工过程中注意事项1） 施工前认真核实本图各部分内容，全面了解、掌握工程内容及有关要求，核实提高、位置及有关要求后施工。发现问题及时提出，研究处理。2） 施工前详细核实本工程范围内存在的既有管线、电缆、信号设施等，作相应加固以及迁移，对地下埋设的管线保护或迁移，保证顺利施工。现状地面以下3.0m范围内采用人工开挖。采取切实可行的措施确保了施工期间既有管线的安全和正常使用。3） 管线的迁改和保护方案报监理、业主及管线主管单位批准后实施。基坑附近或横跨基坑的管线的保护、监控工作切实可行。4） 施工前进行线路贯通测量。施工放样采用坐标确定中线位置，接中线里程确定其他相应点、线位置，消除测量中的误差。5） 施工严格按照公路桥涵施工技术规范（JTJ041-2000）及其他相关施工范围进行施工。基坑施工分段快速作业。施工过程中，基坑未暴晒和浸泡，被水浸湿后的软弱层进行了清除。6） 桥台基坑开挖前制定了可行、可靠的降水方案，对上层滞水采取措施进行了输排，保证了基坑开挖施工作业面无地下水渗入。同时在维护结构顶设置临时截水沟，防止了地表水流入基坑内及地表水冲刷维护结构边坡。7） 基坑内设置临时排水沟，确保了钢筋以及心浇筑混凝土不浸泡于积水中。雨季施工，准备了足够的抽水设备，保证了基坑内不积水。8） 基坑机械和人工配合开挖，挖至设计基坑垫层标高以上300mm时，进行基坑验收。然后人工捡平，捡平合格后立即灌注了垫层混凝土。9） 对于东风渠堤岸严加保护，基坑开挖采取跳槽式作业，保证了基础施工质量及工程安全。10） 台后填料符合公路路基设计规范（JTJ013-95）第3.3.1.1和 3.3.1.4条规定。11） 填方分层辅筑，均匀压实。路基压实度均符合公路路基设计规范第3.3.2.1条规定。12） 施工过程中，注意观察了地层变化情况，地勘报告不符合或遇上软弱层（沙层或松散卵石层）及其他特殊地质情况，及时通知了地勘、设计等相关单位。13） 预制构件混凝土达到85%以后张拉，然后吊装，运输和堆放，吊点位置下设了支点。14） 浇筑绞缝混凝土先用砂浆封底，砂浆强度达到50%后浇筑绞缝。15） 护河通道面层C30水泥混凝土满足要求：集料公称最大粒径小于等于31.5mm（碎石），水泥采用大厂水泥，用量不得小于300kg/m3。路面表面结构采用拉毛方法制作，深度为0.6-1.0mm。16） 护河通道水泥稳定碎石的水泥配合比根据试验确定，为5%C32.5号水泥，抗压模量大于700Mpa，7d浸水无侧限抗压强度部小于2.5Mpa。17） 护河通道基层材料满足要求：碎石压碎值不大于30%，粒料中两个以上的破碎面比例分别大于70%和50%；细集料有机质含量不超过2%。本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】
