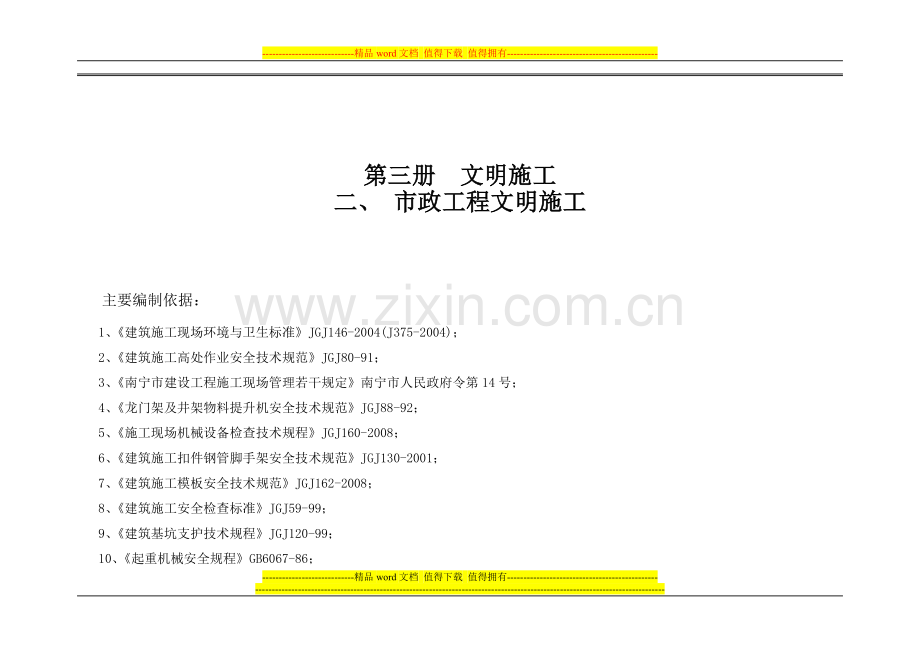

第三册 文明施工
二、 市政工程文明施工

主要编制依据：
1、《建筑施工现场环境与卫生标准》JGJ146-2004(J375-2004)；
2、《建筑施工高处作业安全技术规范》JGJ80-91；
3、《南宁市建设工程施工现场管理若干规定》南宁市人民政府令第14号；
4、《龙门架及井架物料提升机安全技术规范》JGJ88-92；
5、《施工现场机械设备检查技术规程》JGJ160-2008；
6、《建筑施工扣件钢管脚手架安全技术规范》JGJ130-2001；
7、《建筑施工模板安全技术规范》JGJ162-2008；
8、《建筑施工安全检查标准》JGJ59-99；
9、《建筑基坑支护技术规程》JGJ120-99；
10、《起重机械安全规程》GB6067-86；
11、《给水排水管道工程施工及验收规范》GB50268-2008；
12、《地下铁道工程施工及验收规范》。

（一）市政工程围挡标准样式和适用范围
围挡样式一：砌体+彩钢夹芯板围挡示意图
适用范围：城市区域内所有房屋建筑工程(精品线路、城市主要干道围挡应设置2.5米高 )；市政基础设施工程中的轨道交通工程车站、桥梁、污水处理厂、人防设施等有固定场地的工程及封闭交通时间超过30天以上的道路工程起止点（道路两端头）。

围挡样式一实物参照图

围挡样式二：砌体围挡示意图

适用范围：城市区域内所有房屋建筑工程(城市次要道路或其他区域 )；市政基础设施工程中的轨道交通车站、桥梁、污水处理厂、人防设施等有固定场地的工程及封闭交通时间超过30天以上的道路工程起止点（道路两端头）。

围挡样式二实物参照图

围挡样式三：型钢+彩钢夹芯板围挡示意图

说明：
围挡由立柱、底座、板面组成，单块规格300cm*200cm：
1、立柱和底座：（1）立柱使用镀锌方通，规格为10cm*10cm*200cm；（2）底座用铁板，上开有4个孔，配备4个膨胀螺钉，安装时打孔在地面固定。（3）立柱和底座直接焊接，形成整体。
2、板面由夹心板和镀锌槽铁包边组成。（1）夹心板由内外铁皮加泡沫板组成，由3块夹心板拼接成一整块挡板；（2）立柱上连接固定夹心板的U形耳，每个耳开孔两个，便于连接夹心板；（3）夹心板四边由U形镀锌槽铁包边固定，槽深3cm，槽宽5cm。
3、挡板内板为白色压纹；外板为蓝色压纹，可以喷绘安全标志或城市管理要求等宣传标语。
4、板面内侧根据地质条件，每隔6米设置45度到60度的支撑，支撑用角钢5cm*5cm，保证挡板的稳固。

适用范围：城市区域内次要干道，偏僻位置的房屋建筑工程；市政基础设施工程中施工时间15日以上的道路、排水、绿化、燃气、路灯施工的工程。

围挡样式三实物参照图

围挡样式四：型钢+彩钢板围挡示意图

混凝土底座：
围挡板与底座插孔规格为70mm*40mm，与地面接触处留5mm，具体加工尺寸见下图，混凝土一般应采用C25以上，防止在搬运过程中不容易掉角，碰碎。

混凝土底座

挡土板：挡土板采用25mm*25mm角钢和铁皮制作，使用时直接插入底座两侧预留凹槽即可。在挡土板外面贴粘上一条黄黑反光带。

说明：整个围挡宽1760mm，高1760mm。0.5mm厚彩钢板全封闭式结构，底座为预制混凝土座，单块挡板之间用螺栓进行牢固连接。
1、角钢与方管焊接连接，彩钢板白色面与角钢柳钉固定；
2、彩钢板外面颜色为蓝色，里面为白色。在彩钢板上粘上一条黄黑反光带。见整体效果图。

挡土板

适用范围：房屋建筑工程施工时间在15日内的附属设施，如室外地面、广场、绿化等施工；市政基础设施工程中施工时间在15日内的道路、排水、绿化、燃气、路灯施工的工程。

围挡样式四实物参照图

围挡样式五：型钢+彩钢夹芯板围挡示意图

说明：在围挡转角处设置半通透式高围栏，整个围栏宽1760mm，高1760mm。围栏上部分为蓝绿色塑料皮钢丝网；围挡下半部为厚彩钢板封闭式结构，底座为预制混凝土座，单块挡板之间用螺栓进行牢固连接。（底座和挡土板做法同围挡样式四）
1、角钢与方管焊接连接，彩钢板与角钢柳钉固定；
2、蓝绿色塑料皮钢丝网，不容易生锈，且与彩板整体颜色协调；
3、钢丝网设置高450mm，彩板为1000mm，有利于过往行人车辆判断障碍物。
4、彩钢板外面颜色为蓝色，里面为白色。在彩钢板上粘上一条黄黑反光带。

适用范围：市政基础设施工程中施工时间15日以内有可能影响到人行和车辆通行安全的道路、排水、绿化、燃气、路灯施工的工程。施工场地中商业门店前、城市道口范围内、快车道转折处等涉及行人和车辆交通安全的位置。

围挡样式四、五整体效果图
