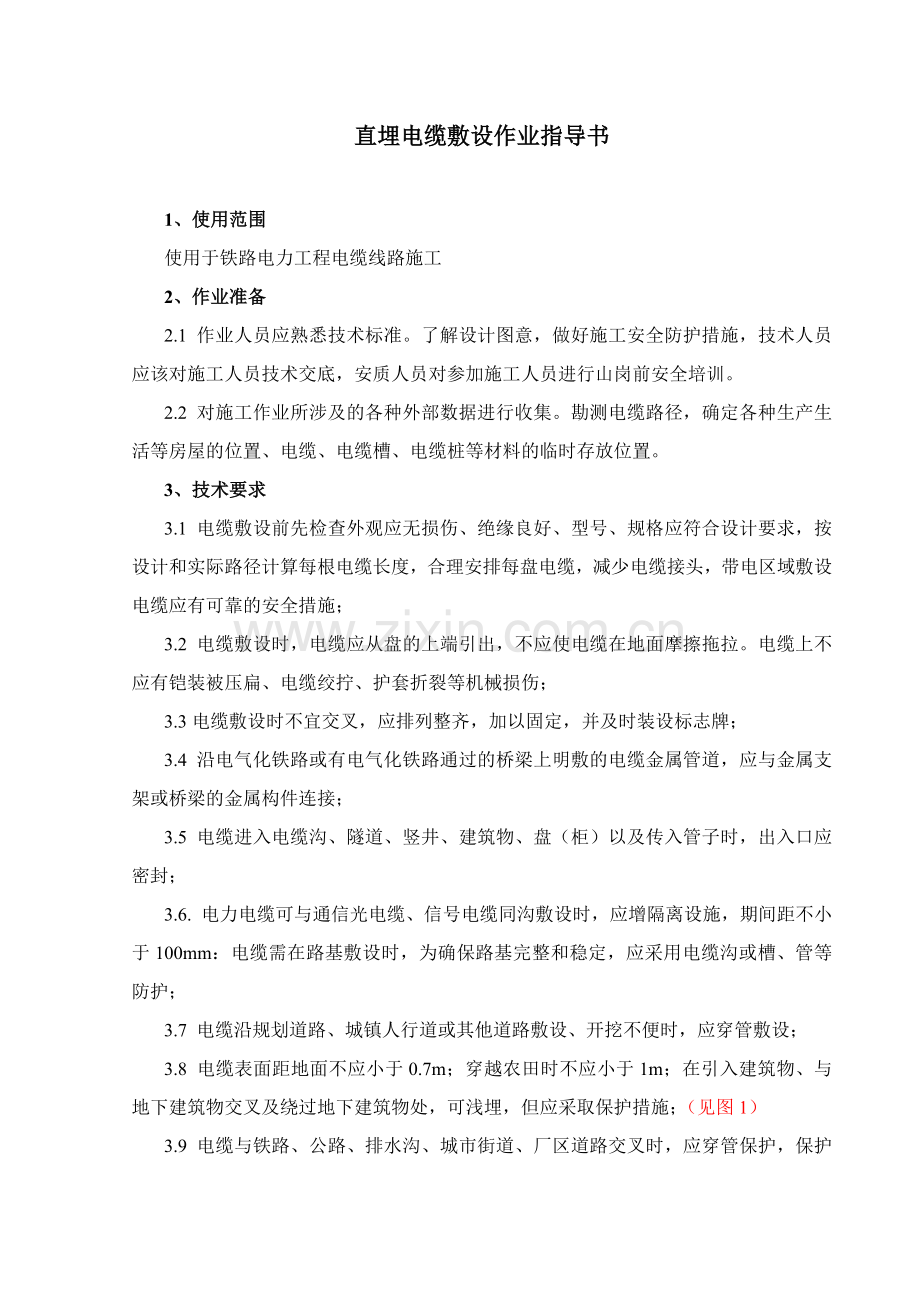

直埋电缆敷设作业指导书

1、使用范围
使用于铁路电力工程电缆线路施工
2、作业准备
2.1 作业人员应熟悉技术标准。了解设计图意，做好施工安全防护措施，技术人员应该对施工人员技术交底，安质人员对参加施工人员进行山岗前安全培训。
2.2 对施工作业所涉及的各种外部数据进行收集。勘测电缆路径，确定各种生产生活等房屋的位置、电缆、电缆槽、电缆桩等材料的临时存放位置。
3、技术要求
3.1 电缆敷设前先检查外观应无损伤、绝缘良好、型号、规格应符合设计要求，按设计和实际路径计算每根电缆长度，合理安排每盘电缆，减少电缆接头，带电区域敷设电缆应有可靠的安全措施；
3.2 电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。电缆上不应有铠装被压扁、电缆绞拧、护套折裂等机械损伤；
3.3电缆敷设时不宜交叉，应排列整齐，加以固定，并及时装设标志牌；
3.4 沿电气化铁路或有电气化铁路通过的桥梁上明敷的电缆金属管道，应与金属支架或桥梁的金属构件连接；
3.5 电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及传入管子时，出入口应密封；
3.6. 电力电缆可与通信光电缆、信号电缆同沟敷设时，应增隔离设施，期间距不小于100mm：电缆需在路基敷设时，为确保路基完整和稳定，应采用电缆沟或槽、管等防护；
3.7 电缆沿规划道路、城镇人行道或其他道路敷设、开挖不便时，应穿管敷设；
3.8 电缆表面距地面不应小于0.7m；穿越农田时不应小于1m；在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施；（见图1）

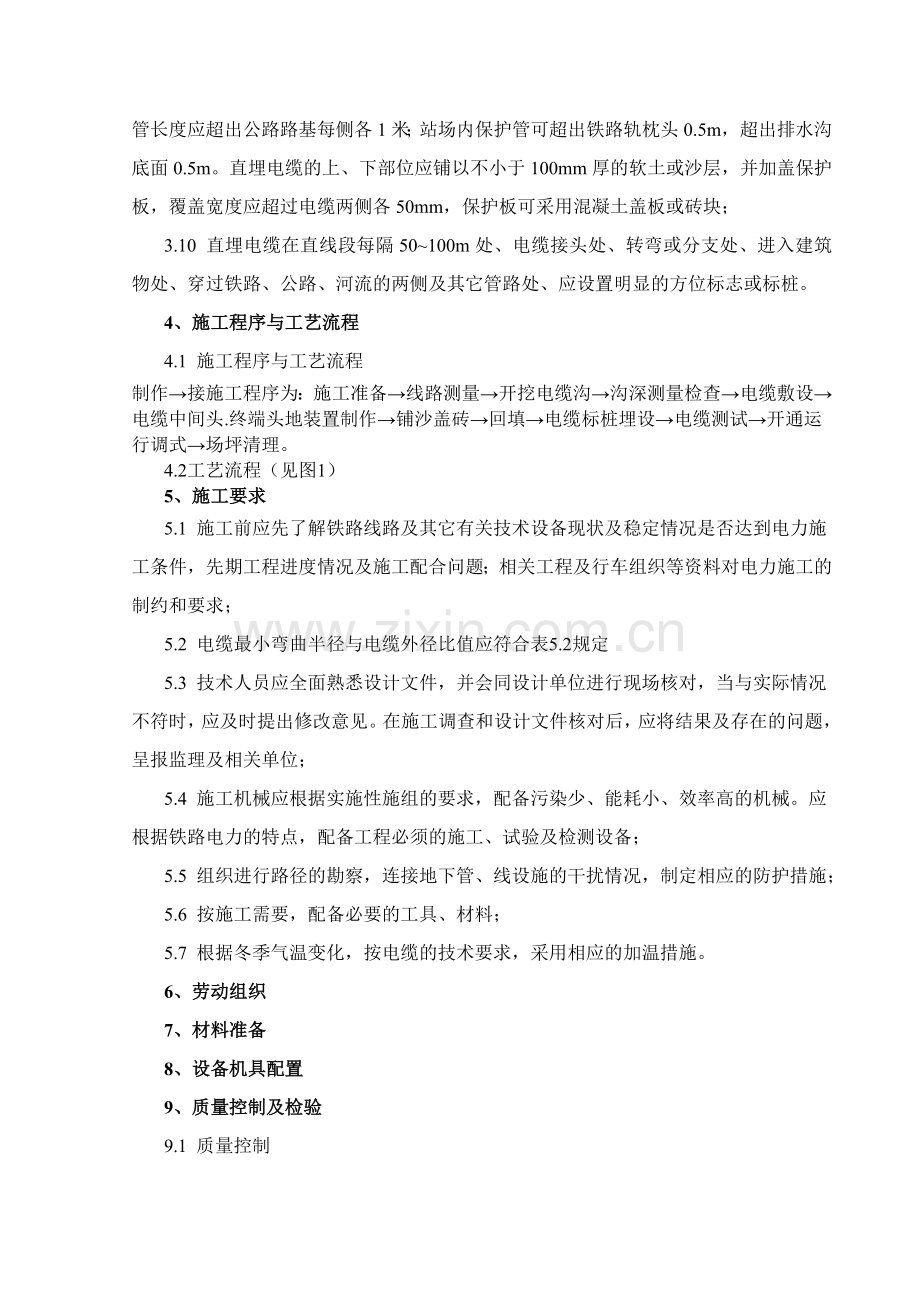

3.9 电缆与铁路、公路、排水沟、城市街道、厂区道路交叉时，应穿管保护，保护管长度应超出公路路基每侧各1米；站场内保护管可超出铁路轨枕头0.5m，超出排水沟底面0.5m。直埋电缆的上、下部位应铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度应超过电缆两侧各50mm，保护板可采用混凝土盖板或砖块；
3.10 直埋电缆在直线段每隔50~100m处、电缆接头处、转弯或分支处、进入建筑物处、穿过铁路、公路、河流的两侧及其它管路处、应设置明显的方位标志或标桩。
4、施工程序与工艺流程
4.1 施工程序与工艺流程
制作→接施工程序为：施工准备→线路测量→开挖电缆沟→沟深测量检查→电缆敷设→电缆中间头.终端头地装置制作→铺沙盖砖→回填→电缆标桩埋设→电缆测试→开通运行调式→场坪清理。
4.2工艺流程（见图1）
5、施工要求
5.1 施工前应先了解铁路线路及其它有关技术设备现状及稳定情况是否达到电力施工条件，先期工程进度情况及施工配合问题；相关工程及行车组织等资料对电力施工的制约和要求；
5.2 电缆最小弯曲半径与电缆外径比值应符合表5.2规定
5.3 技术人员应全面熟悉设计文件，并会同设计单位进行现场核对，当与实际情况不符时，应及时提出修改意见。在施工调查和设计文件核对后，应将结果及存在的问题，呈报监理及相关单位；
5.4 施工机械应根据实施性施组的要求，配备污染少、能耗小、效率高的机械。应根据铁路电力的特点，配备工程必须的施工、试验及检测设备；
5.5 组织进行路径的勘察，连接地下管、线设施的干扰情况，制定相应的防护措施；
5.6 按施工需要，配备必要的工具、材料；
5.7 根据冬季气温变化，按电缆的技术要求，采用相应的加温措施。
6、劳动组织
7、材料准备
8、设备机具配置
9、质量控制及检验
9.1 质量控制
1） 电缆沟底面是否平整、深度及宽度是否达到标准；
2） 电缆敷设后与其它电缆间的平行、交叉距离满足规定要求；
3） 电缆防护符合规定。
9.2 质量检验
电力电缆线路工程质量检验按《铁路电力工程施工质量验收标准》（TB10420）规定的方法检验。
1.电缆按进场批次进行检查，电缆外表应无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷
电缆的绝缘试验合格；电缆的规格、型号应符合设计要求，检查质量证明文件齐全；
2.电缆埋设深度符合设计要求，电缆防护符合规定；
3.电缆穿过小河、小溪的敷设应符合下列规定：
1）保护管（槽）的埋设深度不应小于河床以下0.5 m。石质河床可浅埋；
2）电缆过河位置，线路走向等应符合设计要求。电缆的水底部分不应有接头；
4.同沟敷设两条以上电缆时，不得重叠、交叉、扭绞；
5.电力电缆敷设时，在电缆终端头、中间头处应预留的备用长度，高压电缆为5m，低压电缆为
3 m。允许偏差为±500±mm;
6.直埋电缆采用保护板防护时，其上、下部应铺以厚度小于100mm的软土或沙层，保护板覆盖宽度应超过电缆两侧各50mm；
7.电缆标桩应埋设：直埋电缆在直线每隔50—100m处，电缆接头、转弯或分歧处，进入建筑物，穿过铁路、公路、河流的两侧及其它管路处。应抽检20%；
8.电缆标志桩的装设应符合下列要求：
1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井呢等地方，电缆上应装设标志桩；
2）标志牌上应注明线路编号。无编号时应写明电缆型号、规格及走向；标志桩的自己应清晰不易脱落。
10、安全及环境要求
10.1 安全要求
1.为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度；
2.凡进入施工现场的人员必须穿工作服，戴安全帽。安全帽应按规定检查，检查合格后方准使用，严禁戴无孔遮耳的安全帽；
3.俺钻保护用具应有专人保管不得挪做它用，安全用具应定期检查和试验，严禁使用不合格的安全用具；
4.各种施工机械在使用前应认真检查，确认安全后方可投入使用。使用时必须按原机技术性能的规定正确使用，缺少安全装置及安全装置失效的机械不得使用;
5.在站场、区间及其附近施工或行走时应听从指挥，注意防护人员所发信号，及时避让列车。不得在双线路桥的线间、铁路中心或轨面上行走；
6.施工设施、人员不得侵入铁路限界：必要的在铁路建筑限界内坐、卧、休息；不得扒车、钻车、跳车及从车底下递料具；在已停列车的两端头通过时的距离不应小于5米，严禁在车辆下部或者车钩处通过。
10.2环保要求
施工完毕后，现场施工负责人要组织有关人员及时清理检查现场，并清楚一切旧料废料，保证现场清洁、平整，确无影响环保因素后，方可撤出施工人员。
