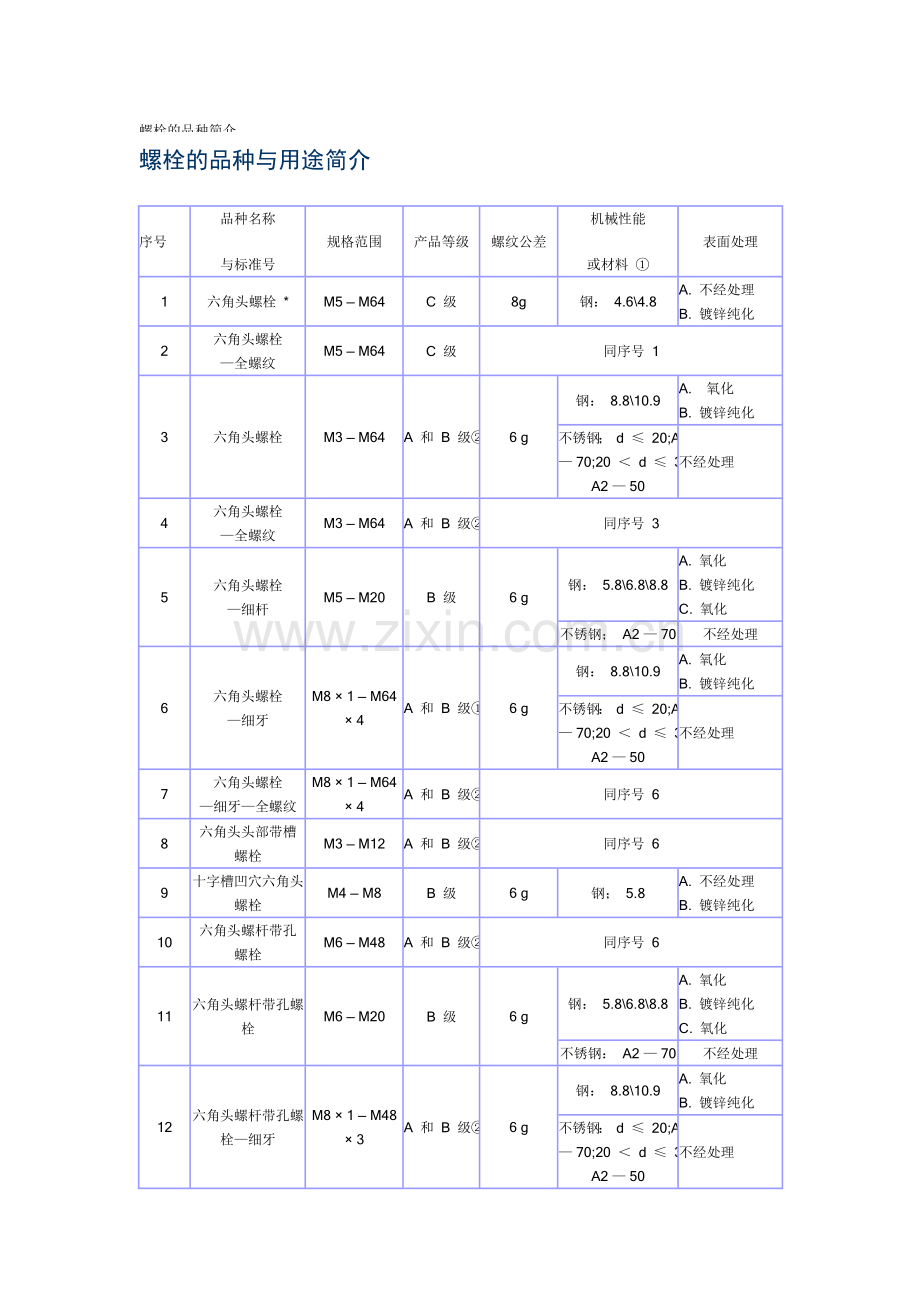

螺栓的品种与用途简介序号品种名称与标准号规格范围产品等级螺纹公差机械性能或材料 ① 表面处理 1 六角头螺栓 * M5 — M64 C 级 8g 钢： 4.6\4.8 A. 不经处理 B. 镀锌纯化 2 六角头螺栓 —全螺纹 M5 — M64 C 级同序号 1 3 六角头螺栓 M3 — M64 A 和 B 级② 6 g 钢： 8.8\10.9 A. 氧化 B. 镀锌纯化不锈钢； d ≤ 20;A2 — 70;20 ＜ d ≤ 39; A2 — 50 不经处理 4 六角头螺栓 —全螺纹 M3 — M64 A 和 B 级② 同序号 3 5 六角头螺栓 —细杆 M5 — M20 B 级 6 g 钢： 5.8\6.8\8.8 A. 氧化 B. 镀锌纯化 C. 氧化不锈钢； A2 — 70 不经处理 6 六角头螺栓 —细牙 M8 × 1 — M64 × 4 A 和 B 级① 6 g 钢： 8.8\10.9 A. 氧化 B. 镀锌纯化不锈钢： d ≤ 20;A2 — 70;20 ＜ d ≤ 39; A2 — 50 不经处理 7 六角头螺栓 —细牙—全螺纹 M8 × 1 — M64 × 4 A 和 B 级② 同序号 6 8 六角头头部带槽螺栓 M3 — M12 A 和 B 级② 同序号 6 9 十字槽凹穴六角头螺栓 M4 — M8 B 级 6 g 钢； 5.8 A. 不经处理 B. 镀锌纯化 10 六角头螺杆带孔螺栓 M6 — M48 A 和 B 级② 同序号 6 11 六角头螺杆带孔螺栓 M6 — M20 B 级 6 g 钢： 5.8\6.8\8.8 A. 氧化 B. 镀锌纯化 C. 氧化不锈钢： A2 — 70 不经处理 12 六角头螺杆带孔螺栓—细牙 M8 × 1 — M48 × 3 A 和 B 级② 6 g 钢： 8.8\10.9 A. 氧化 B. 镀锌纯化不锈钢： d ≤ 20;A2 — 70;20 ＜ d ≤ 39; A2 — 50 不经处理 13 六角头头部带孔螺栓 M6 — M48 A 和 B 级② 同序号 12 14 六角头头部带孔螺栓—细杆 M6 — M20 B 级 6 g 钢： 5.8\6.8\8.8 A. 氧化 B. 镀锌纯化 C. 氧化不锈钢 :A2 — 70 不经处理 15 六角头头部带孔螺栓—细牙 M8 × 1 — M48 × 3 A 和 B 级② 同序号 12 16 六角头铰制孔用螺栓 M6 — M48 A 和 B 级② 6 g 钢： 8.8 氧化 17 六角头螺杆带孔铰制孔用螺栓 M6 — M48 A 和 B 级同序号 16 18 六角法兰面螺栓 M5 — M16 B 级 6 g 钢： 8.8\12.9 A. 氧化 B. 镀锌纯化 C. 氧化不锈钢： A2 — 70 不经处理 19 六角法兰面螺栓—细杆 M5 — M16 B 级同序号 18 20 六角法兰面螺栓—加大系列 M5 — M20 B 级 6 g 钢： 8.8\12.9 A. 氧化 B. 镀锌纯化 C. 氧化不锈钢： A2 — 70 不经处理 21 六角法兰面螺栓—加大系列—细杆 M5 — M20 B 级同序号 18 22 方头螺栓 M10 — M48 C 级 8 g 钢： 4.8 A. 不经处理 B. 氧化 C. 镀锌纯化 23 小方头螺栓 M10 — M48 B 级 6 g 钢： 5.8\8.8 A. 不经处理 B. 镀锌纯化 24 半圆头方颈螺栓 M6 — M20 C 级 8 g 钢： 3.6\4.6\4.8 A. 不经处理 B. 镀锌纯化 25 半圆头方颈螺栓 M6 — M12 C 级 8 g 钢： 3.6\4.6 A. 不经处理 B. 氧化 C. 镀锌纯化 26 大半圆头方颈螺栓 * M6 — M24 C 级 8 g 钢：3.6\4.8 A. 不经处理 B. 氧化 C. 镀锌纯化 27 加强半圆头方颈螺栓 * M6 — M20 A 型 B 级 B 型 C 级 A 型 6 g B 型 8 g 钢： A 型：8.8 B 型：3.6\4.8 A 型 : 氧化 B 型 : A. 不经处理 B. 氧化 28 半圆头带榫螺栓 * M6 — M24 C 级 8 g 钢： 3.6\4.6\4.8 A.不经处理 B. 氧化 C. 镀锌纯化 29 大半圆头带榫螺栓 * M6 — M20 C 级同序号 26 30 沉头方颈螺栓 * M6 — M20 C 级 8 g 钢： 3.6\4.6\4.8 A.不经处理 B. 氧化 C. 镀锌纯化 31 沉头带榫螺栓 * M6 — M24 C 级同序号 30 32 沉头双榫螺栓 M6 — M12 C 级 8 g 钢： 8.8 A.不经处理 B. 氧化 C. 镀锌纯化 33 T 型槽用螺栓 M5 — M48 B 级 6 g 钢： 8.8 A.氧化 B. 镀锌纯化 34 活节螺栓 * M4 — M36 C 级 8 g 钢： 4.6\5.6 A. 不经处理 B. 镀锌纯化 35 地脚螺栓 * M6 — M48 C 级 8 g 钢： 3.6 ③ A.不经处理 B. 氧化 C. 镀锌纯化注：1、带*符号的品种为商品紧固件品种，应优先选用。 2、①表中规定的机械性能适用于螺纹规格不大于39mm. 3、②A级用于 d ≤和l ≤10d或l≤150mm（按较小值）的螺栓；B级用于d>24或l>10d或　　　　　　　　　　　　　　　　l>150mm（按较小值）的螺栓。 4、③地脚螺栓由于结构原因，不进行楔负载及头杆结合强度试验。　　螺栓，配合螺母，作紧固连接两个带通孔的被连接零件、构件之用。六角头螺栓是应用最广的一类螺栓。Ａ级和Ｂ级螺栓用于重要的、装配精度要求高，以及承受较大冲击，振动或交为载荷的场合。Ｃ级螺栓用于表面比较粗糙，装配精度要求不高的场合。螺栓上的螺纹，一般均为粗牙普通螺纹，细牙普通螺纹螺栓自锁性较好，主要用于薄壁零件上或随冲击、振动或交变载荷的场合。一般螺栓上都是制成部分螺纹，全螺纹螺栓主要用于要求较长螺纹的场合。带孔螺栓用于需要螺栓锁定的场合。带铰制孔螺栓能精确地固定被连接零件的相互位置，并能承受由横向力产生的剪切和挤压。　　六角法兰勔经栓的头部由六角并没有和法兰面两部分组成，其“支承面积与应力面积之比值”要大于普通六角头螺栓，故这种螺栓能承受更高的预紧力，防松性能也较好，因而被广泛用于汽车发动机、重型机械等产品上。　　方头螺栓的方头尺寸较大，便于扳手卡住，或依靠其他零件起止转作用；也可用于带Ｔ型槽的零件中，以便调整螺栓位置。Ｃ级方头螺栓常用于比较粗糙的结构上。　　半圆头（方颈或带榫）螺栓多用于结构受限制、不便用其他头型螺栓或被连接零件要求螺栓头部光滑的场合。方颈或榫结构起阻止螺栓转动作用；普通半圆头螺栓多用于金属零件上；大关圆头螺栓多用于木质零件上；加强半圆头螺栓多用于承受冲击、振动或交变载荷的场合；沉头螺栓多用于被连接零件表面要求平坦或光滑不阻挂东西的场合。　　Ｔ型槽螺栓适用于螺栓只能从被连接零件一边进行连接的场合。将螺栓从Ｔ型槽中插入后再转动900，即可使螺栓不用脱出；也用于结构要求紧凑的场合。　　活节螺栓多用于需要经常拆开连接的场合或工装上。　　地脚螺栓专供预埋于水泥基础中，作固家机器设备之用。　　螺栓的装拆工具，六角头螺栓可使用呆扳手、梅花扳手、套筒扳手或活扳手；方头螺栓可使用呆扳手或活扳手；其他螺栓则使用相应的上述工具装拆与螺栓配合的螺母（六角螺母或方螺母）。
