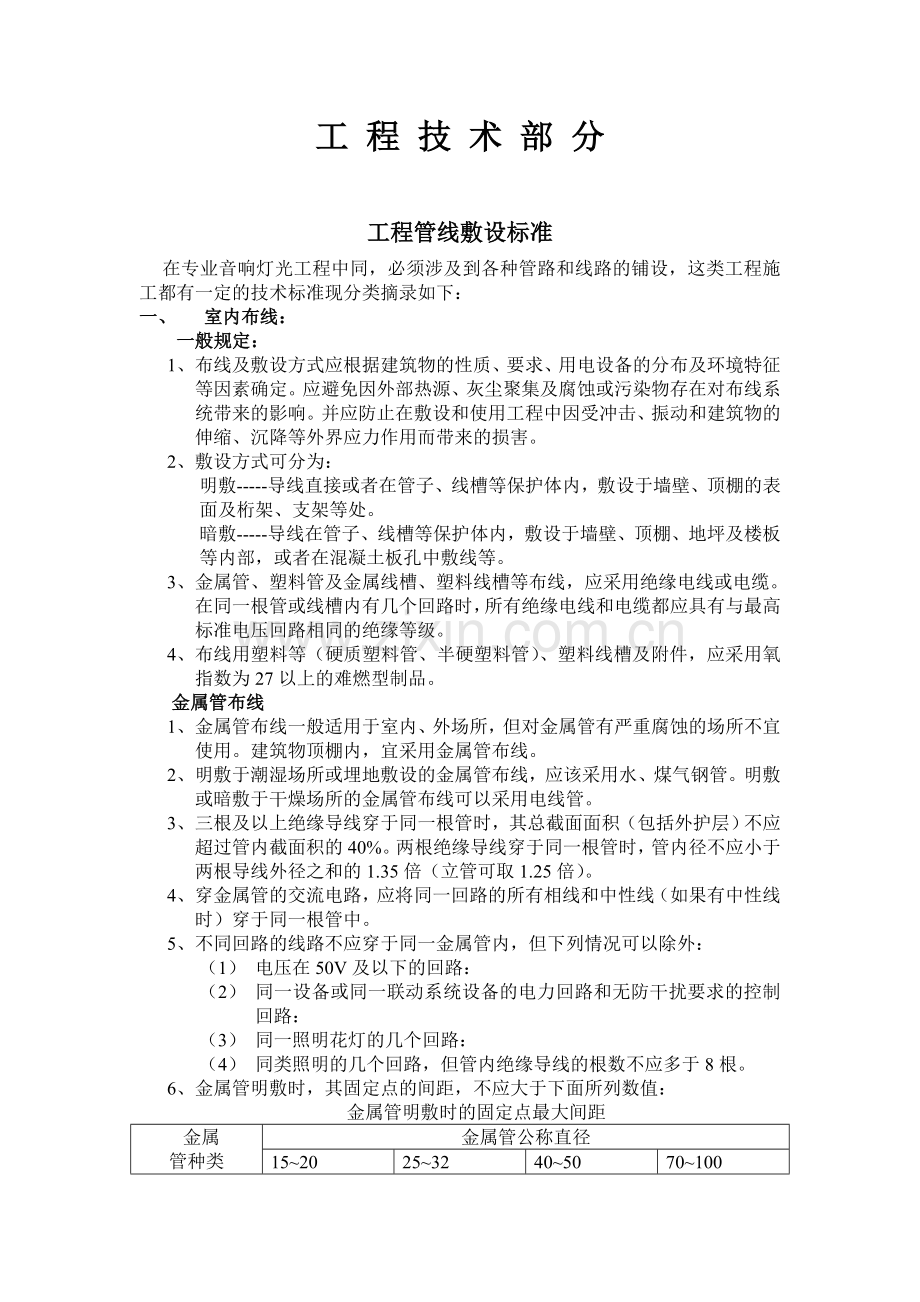

工 程 技 术 部 分

工程管线敷设标准
在专业音响灯光工程中同，必须涉及到各种管路和线路的铺设，这类工程施工都有一定的技术标准现分类摘录如下：
一、 室内布线：
一般规定：
1、 布线及敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。并应防止在敷设和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。
2、 敷设方式可分为：
明敷-----导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处。
暗敷-----导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔中敷线等。
3、 金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线或电缆。在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。
4、 布线用塑料等（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃型制品。
金属管布线
1、 金属管布线一般适用于室内、外场所，但对金属管有严重腐蚀的场所不宜使用。建筑物顶棚内，宜采用金属管布线。
2、 明敷于潮湿场所或埋地敷设的金属管布线，应该采用水、煤气钢管。明敷或暗敷于干燥场所的金属管布线可以采用电线管。
3、 三根及以上绝缘导线穿于同一根管时，其总截面面积（包括外护层）不应超过管内截面积的40%。两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25倍）。
4、 穿金属管的交流电路，应将同一回路的所有相线和中性线（如果有中性线时）穿于同一根管中。
5、 不同回路的线路不应穿于同一金属管内，但下列情况可以除外：
（1） 电压在50V及以下的回路：
（2） 同一设备或同一联动系统设备的电力回路和无防干扰要求的控制回路：
（3） 同一照明花灯的几个回路：
（4） 同类照明的几个回路，但管内绝缘导线的根数不应多于8根。
6、 金属管明敷时，其固定点的间距，不应大于下面所列数值：
金属管明敷时的固定点最大间距
金属
管种类
金属管公称直径
15~20
25~32
40~50
70~100
最大间距（m）
钢管
电线管
1.5
1.0
2.0
1.5
2.5
2.0
3.5
-
7、 电线管路与热水管、蒸气管同侧敷设时，应敷设在热水管、蒸气管的下面。有困难时，可敷设在其上面，相互间的净距不宜小于下列数值：
（1） 当管路敷设在热水管下面时为0.2m，上面时为0.3m.
（2） 当管路敷设在蒸汽管下面为0.5m，上面时为1m。
当不能符合上列要求时，应采取隔热措施。对有保温措施的蒸汽管，上下净距均可减至0.20m.
电线管路与其他管道（不包括可燃气体及易燃、可燃液体管道）的平行净距不应小于0.10m。当与水管同侧敷设时，宜敷设在水管的上面。当管路互相交叉时的距离，不宜小于相应上列情况的平行净距。
8、 金属管布线的管路较长或有弯时，宜适当加装拉线盒，两个拉线点之间的距离应符合以下要求：
（1）、对无弯的管路，不超过30m
（2）、两个拉线点之间有一个弯时，不超过20m.。
（3）、两个拉线点之间有两个弯时，不超过15m。
（4）、两个拉线点之间有三个弯时，不超过8m。
当加装拉线盒有困难时，也可适当加大管径。
硬质塑料管布线
1、硬质塑料管布线一般适用于室内场所和有酸碱腐蚀性介质的场所，但在易受机械损伤的场所不宜采用明敷设。
建筑物顶棚内，可采用难燃型硬质塑料管布线。
2、在采用硬质塑料管布线时，绝缘导线在管内的填充率应符合“金属管布线” 部分第3条的规定。
3、不同回路的线路穿硬质塑料管时，应符合“金属管布线“部分第5条的规定。
4硬质塑料管布线的管路与热水管，蒸气管同侧敷设时，应符合“金属管布线”部分7条的规定。
5、 硬质塑料管布线，当管路较长或有弯时，应符合“金属管布线”部分第8条的规定。
金属线槽布线
1金属线槽布线一般适用与正常环境的室内场所明敷，但对金属线槽有严重腐蚀的场所不应采用。具有槽盖的封闭式金属线槽，可在建筑顶棚内敷设。
2、同一回路的所有相线和中性线，（如果有中性线时），应敷设在同一金属线槽内。
3、同一路径无防干扰要求的线路，可敷设于同一金飞行员线槽内。线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20%，截流导线不宜超过30根。
控制、信号或与其相似的线路，电缆或电缆的总截面不应超过线槽内截面的50%，电线或电线根数不限。
注：（1）控制、信号等线路可视为非载流导线：
(2)三根以上载流电线或电缆在线槽内敷设，当乘以载流量较正系数时，电线或电缆根数不限。但其在线槽内的总截面仍不能超过线槽内截的20%。
4、电线或电缆在金属线槽内不宜有接头。但在易于检查的场所，可允许在线槽内有分支接头，电线、电缆和分支接头的总截面（包话外防护层）不应超过该点线槽内截面的75%。
5金属线槽布线，在线路连接、转角、分支和终端处应相应的附件。
6、 金属线槽垂直或倾斜敷设时，应采取措施防止电线或电缆在线槽内移动。
7、 金属线槽敷设时，吊点及支持点的距离，应根据工程具体确定，一般应在下列部位设置吊架或支架。
（1）、直线段不大于3m或线槽接头处；
（2）、线槽首端、终端及进出接线盒0.5m处 ;
（3）、线槽转角处；
8、金属线槽布线，不得在穿过楼板或墙壁等处进行连接。
8、 由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。
塑料线槽布线：
1、 塑料线槽布线一般适用于正常环境的室内场所，在高温盒易受机械损伤的场所不宜采用。弱电线路可采用难燃型带塑料线槽在建筑顶棚内敷设。
2、 强、弱电线路不应同敷设于一根线槽内。线槽内电线或电缆的总截面及根数应符合“金属线槽布线”部分的规定。
3、 电线、电缆在线槽内不得有接头，分支接头应在接线盒内进行。
4、 塑料线槽敷设时，槽底固定点间距应根据线槽规格而定，一般不应大于下面数值：
5、塑料线槽布线，在线路连接、转角、分支及终端处应采用相应附件。
二、 扩声线路敷设
1、 扩声馈电线宜采用聚氯乙烯绝缘双芯绞合的多股铜芯导线穿管敷设。自动放设备输出端至最远扬声器（或扬声器系统）的导线衰耗不应大于0.5dB（1000Hz时）、
2、 扩声系统的功放单元应根据需要合理配置，宜符合下列规定：
（1）、对前期分频控制的扩声系统，其分频功率输出馈送线路应分别单独分路配线。
（2）、同一供声范围的不同分路扬声器（或扬声器系统）不应接至同一功率单元，避免功放设备故障时造成大范围失声。
（3）、采用可控硅调光设备的场所，扩声线路的敷设应采取下列防干扰措施：
（4）、传声器线路宜采用四芯金属屏蔽绞线，对角线对并接穿管敷设：
（5）、调音台（或前级控制台）的进出线路均应采用屏蔽线
3、扩声系统兼作火灾事故广播或与火灾事故联网时，其广播分路应满足火灾事故广播和分区广播控制的要求。
工程线材的分类
在工程布线与系统连接中，要使用多种不同用途类型的线材，为了方便选取，下面将常见的几种工程用线列表如下：

电线类型
常规型号
芯数/截面积（mm2）
常规外径
(mm)
结构
电
源
线

BV500/350
1/0.5~1
2.4~3.0
塑料绝缘
BV750/450
1/1.5~400
3.3~33
塑料绝缘
BVV750/450
2/1.5~35
4.8~27.5
塑料护套
BVV750/450
3/1.5~35
4.8~27.5
塑料护套
BVV750/450
5/1.5~35
12~35.5
塑料护套
音

频

线
RVP1E
2*0.10
4.5
PVC绝缘 缠绕屏蔽层
RVP1E
2*0.12
4.5
PVC绝缘 缠绕屏蔽层
RVP1E
2*0.15
4.5
PVC绝缘 缠绕屏蔽层
RVP1E
2*0.20
6
PVC绝缘 缠绕屏蔽层
RVP1E
2*0.30
6
PVC绝缘 缠绕屏蔽层
RVP1E
3*0.15
6
PVC绝缘 缠绕屏蔽层
RVPE
3*0.15
6
编织屏蔽层
RVPE
2*0.20
4.5
编织屏蔽层
RVPE
2*0.50
6
编织屏蔽层
RVPE
3*0.75
7
编织屏蔽层
视
频
线
75-3

5.0

特性阻抗75Ω
75-4

6.0
75-5

7.0
75-7

10.5
专
用
控
制
线
SKVP1E

多芯分相屏蔽线
SKRHVPE

13
视频+话筒+音箱+信号控制线
RVP4E

3.5

RVE

点歌器线
RGYJV

简单音频安装线

音

箱

线
ETB
2*1.0
3.3*6.6

扁平线
ETB
2*1.5
4.4*8.8
ETB
2*2.0
4.8*9.6
ETB
2*4.0
6.0*12.0
EVJV
2*1.5
7.0

带护套双芯线
EVJV
2*2.0
8.0
EVJV
2*4.0
10.0
EVJV
3*4.0
10.0
EVJV
4*4.0
11.0
符号含义：
R-----软结构 V-----聚氯乙烯 E-----在前表示对称，在后表示PVC弹性材料
B----扁型 T-----透明材料 O-----同轴

J-----绞型 YE-----发泡聚乙烯 S-----射频

P2----防火 P4----金属泊屏蔽 P6-----绕包双屏蔽

电线载流量
在音响灯光工程中，几乎都会涉及到电源线路敷设的问题，怎样根据各种用电功率（电流量）确定电线截面积），对工程质量和用电安全尤为重要，下面是常见工程用线的截流量表。
聚氯乙烯绝缘软线和护套电线空气敷设载流量
导线工作温度65° 环境：25°C 适合：RV、RVV、RVB、RVS、BFB、BVV、BLVV
导线截面积（mm2）
一芯铜
二芯铜
三芯铜
0.12
5
4
3
0.2
7
5.5
4
0.3
9
7
5
0.4
11
8.5
6
0.5
12.5
9.5
7
0.75
16
12.5
9
1
19
15
11
1.5
24
19
14
2
28
22
17
2.5
32
26
20
4
42
36
26
6
55
47
32
10
75
65
52

聚氯乙烯绝缘软线和护套电线穿管敷设载流量
导线工作温度65°C 环境：25°C 适合：RV、RVV、RVB、RVS、BFB、BFB、BVV、BLVV

导线截面积
(mm2)
二芯铜
三芯铜
铁管
塑料管
铁管
塑料管
橡皮线
塑料线
橡皮线
塑料线
橡皮线
塑料线
橡皮线
塑料线
1
15
14
13
12
14
13
12
11
1.5
20
19
17
16
18
17
16
15
2.5
28
26
25
24
25
24
22
21
4
37
35
33
31
33
31
30
28
6
49
47
43
41
43
41
38
36
10
68
65
59
56
60
57
52
49
16
86
82
76
72
77
73
68
65
25
113
107
100
95
100
95
90
85
35
140
133
125
120
122
115
110
105
穿线配管表
在工程穿管中，从安全性考虑，金属管和塑料管的内径都需要根据所需线材的截面积和数量来确定，下面是相应的配管表：
绝缘电线穿管时管线配合表
9
导线截面积
（mm2）
配管内径（mm）
铁管穿线根数
塑料管穿线根数
2
3
4
2
3
4
1
16
16
16
15
15
15
1.5
16
16
20
15
15
15
2.5
16
20
20
15
15
20
4
16
20
25
15
20
25
6
20
20
25
20
20
25
10
25
25
32
25
25
32
16
25
32
32
25
32
32
25
32
40
40
32
40
40
35
40
40
50
40
40
50
50
40
50
50
40
50
50
70
40
50
50
50
70
50
95
50
70
70
50
70
70
120
50
70
80
50
70
80
常用音箱线、信号线的支数与标称截面积对照表

支数/单线直径（mm）
截面积（mm）
音
98/0.10
0.75
126/0.10
1.0
147/0.10
1.2
189/0.10
1.5

箱

线
252/0.10
2.0
322/0.10
2.5
378/0.10
3.0
504/0.10
4.0
16/0.15
0.30
28/0.15
0.50
42/0.15
0.75
16/0.20
0.5
32/0.20
1.0
38/0.20
1.20
48/0.20
1.50
64/0.20
2.00
77/0.20
2.50
信

号

线
28/0.08
0.15
38/0.08
0.20
58/0.08
0.30
12/0.10
0.10
27/0.10
0.20
37/.010
0.30
工程的电源与有关的接地标准
在音响工程中，电源和接地的连接处理技术，是系统施工质量达到较高水准的关键，这些施工要求都具有相应的标准，它们是用电安全和扩声质量的保证，下面摘录部分内容：
一、 电源网络
一般规定：
1、 配电系统设计应根据工程规模、设备布置、负荷容量及性质等因素综合确定：
2、 低压配电系统应该符合以下要求：
（1） 供电可靠和保证电压质量：
（2） 系统接线简单并具有一定的灵活性：
（3） 操作安全，检修方便；
（4） 节省有色金属消耗，减少电能损耗。
3、 自变压器二次侧至用电设备之间的低压配电级数不宜超过三级，但对非重要负荷供电时，可超过三级。
4、 各级低压配电屏或低压配电箱，应根据发展的可能性留有适当的备用回路。
5、 由公用电网引入建筑物内的电源线路，应在屋内靠近进线点便于操作维护的地方装设电源开关和保护电器。如由本单位配变电所引入建筑物内的专用电源线路，可装设不带保护的隔离电器。由放射式线路供电的配电箱，其进线开关宜采用不带短路保护和过负荷保护的隔离电器。
导体选择：
1、 电线、电源应按照低压配电系统的额定电压、电力负荷、敷设环境及其与附近电气装置、设施之间能否产生有害的电磁感应等要求，选择合适的型号和截面。
2、 电线、电缆导体截面的选择应符合下列要求：
（1） 按照敷设方式、环境温度和使用条件确定导体的截面，其额定载流量不应小于预期负荷的最大计算电流：
（2） 线路电压损失不应超过允许值：
（3） 导体最小截面应满足机械强度的要求，绝缘导线的最小截面不应小于下面的规定：
绝缘导线最小允许截面（mm2）
序号
用途及敷设方式
线芯的最小截面
铜芯软线
铜线
铝线
1
照明用灯光线（1）室内（2）室外
0.4
1.0
1.0
1.0
2.5
2.5
2
移动式用电设备（1）生活用（2）生产用
0.75
1.0

3
架设在绝缘支持件上的绝缘导线其支持点间距（1）2m以下，屋内（2）2m及以下屋外（3）6m及以下（4）15m及以下（5）25m及以下

1.0
1.5
2.5
4
6
2.5
2.5
4
6
10
4
穿管敷设的绝缘导线
1.0
1.0
2.5
5
塑料护套线沿强明敷设

1.0
2.5
6
板孔穿线敷设的导线

1.5
2.5
（4） 电线、电缆导体截面应按有关标准进行校验。
（5） 固定敷设的硬导体应能承受预期短路电流的电动机械应力

安全保护接地：
一般规定：
所谓“接地”，系指外露可导电部分对地直接的电气连接。
所谓“接零”，系指外露可导电部分通过保护线（PE线）或PEN线与电力系统的接地点进行直接电气连接（在交流系统中，接地点即为中性点）。
1． 不同用途和不同电压等级用电设备的接地（包括保护性接地和功能性接地）,除另有规定者外，宜采用一个总的共用接地装置：对其他非电力设备（电讯及其他电子设备），除有特殊要求者外，也可采用共用接地装置，接地装置的接地电阻力应符合其中最小值的要求。
2． 设计接地装置时，应考虑土壤干、湿、冻结等季节变化对土壤电阻率的影响。接地电阻值符合下面要求：

式中 R-----考虑到季节变化的最大接地电阻（Ω）；
I------计算用的接地故障电流（A）。
接地电阻不宜超过10Ω。

配电系统的接地形式和基本要求：
1、 低压配电系统接地形式可有以下三种：
（1） TN系统：
电力系统由一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。按照中性线与保护线组合情况，又可分为三种形式：
b、TN—C系统；整个系统的中性线（N）与保护线（PE）是合一的，见下图：
C、TN—C---S系统：系统中前一部分线路的中性线与保护线是合一的，见下图：
(2)TT系统：
电力系统由一点直接接地，受电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极，见下图：
（3）IT系统：
电力系统的带电部分与大地间无直接连接（或由一点经足够大的阻抗接地），受电设备的外露可导
电部分通过保护线接至接地极，见下面：
2、在TN系统的接地形式中，所有受电设备的外露可导电部分必须用保护线（或共用中性线即可PEN线）与电力系统的接地点相连接，且必须将参同时触及的外露可导电部分接至同一接地装置上。
3采用TN—C—S 系统时，当保护线与中性线从某点（一般为进户处）分开后就不能再合作，且中性线绝缘水平应与相线相同。
4、保护线上不应该设置保护电器及隔离电器，但允许置供测试用的，只有用工具才能断开的接点。
5、在TN系统中，保护装置特性必须满足：
Zs·Ia≤Uo
式中 Zs---- 接地故障回路阻抗（Ω）：
Ia----保证保护电器在规定时间内切断故障线路的动作电流（A）:
Uo----相线对地标准电压（V）。
除此之外，当相线与大地间发生直接短路故障时，为了保证护线与它相连接的外露可导电部分对地电压不超过约定接触电压极限值50V，还应满足：

式中 RB----所有接地极的并联有效接地电阻（Ω）；
UO----额定相电压（V）；
RE----不与保护线相连的装置外，可导电部分的最小对地接触电阻（相线与地的短路故障可能通过它发生）。当RE值未知时，可假定此值为10Ω。
如不满足上面公式的要求，则应采用漏电电流动作保护或其他保护或其他保护装置。
6、在IT系统中的，共用同一接地保护装置的所有外露可导电部分，必须用保护线与这些部分共用的接地极连在一起（或与保护接地母线、总接地端子相连）。
接地装置的接地电阻RA要满足单相地故障时，在规定时间内切断供电的要求，或使接触电压限制在50V以下。
7、在IT系统中的任何带电部分（包话中性线）严禁直接接地。IT系统中的电源系统对地应保持良好的绝缘状态。在正常情况下，从各相测得的对地短路电流值不得超过70mA（交流有效值）。若以连续供电为主要目的时，则以下损害设备为限度，可放宽此值。所有设备得外露可导电部分均应通过保护线与接地极（或保护接地母线、总接地端子）连接。
8，下列电力装置的外露可导电部分除另有规定者外，可不接地或接零；
（1） 在木质、沥青等不良导电地坪的干燥房间内，交流额定电压380V及以下、直流额定电压400V及以下的电力装置。但当维护人员可能同时触及电力装置外露可导电部分和接地（或接零）物体时除外。
（2） 在干燥场所，交流额定电压50V及以下，直流额定电压110V及以下的电力装置。
（3） 安装在配电屏、控制屏已接地金属框架上的电气测量仪表、继电器和其他低压电器；安装在已接地的金属框架上的设备，如套管等。
（4） 当发生绝缘损坏时不会引起危及人身安全的绝缘子底座。
（5） 额定电压为220V及以下的蓄电池室内支架。
9、 下述场所电气设备的外露可导电部分严禁保护接地:
(1) 采用设置绝缘场所保护方式的所有电气设备及装置外可导电部分。
(2) 采用不接地局部等电位联结保护方式的所有电气设备及装置外可导电部分。
(3) 采用电气隔离保护方式的电气设备及装置外可导电部分。
(4) 在采用双重绝缘及加强绝缘保护方式中的绝缘外护物里面的可导电部分。
10.低压电力网中，电源中性点的接地电阻不宜超过4Ω.由单台容量不超过100kVA或使用同一接地装置并联系运行且总容量不超过100kVA的变压器或发电机供电力网中，电力装置的接地电阻不宜大于10Ω。
高土壤电阻率地区，当达到上述接地电阻值有困难时，可采用具有均压等电位作用的网式接地装置。
11、三相三芯电力电缆的两端金属外皮均应接地，变电所内电力电缆金属外皮可利用主接地网接地。当采用全塑料电缆时，宜沉电缆沟敷设1—2根两端接地的接地线。
12、接地体：
（1） 交流电力装置的接地体，在满足热稳压条件下，应充分利用自然接地体。在利用自然接地体时，应注意接地装置的可靠性，并不困某些自然接地体的变动（如自来水管系统）而受到影响。但可燃液体或气体、供暖系统等管道禁止用作保护接地体。
（2） 人工接地体可采用水平敷设的圆钢、扁钢，垂直敷设的角钢、钢管、圆钢、也可采用金属接地板。一般宜优先采用水平敷设方式的接体。人工接地体的最小尺寸不宜小于下面规定：

人工接地体最小尺寸（mm）
类别
最小尺寸
圆钢（直径）
10
角钢（厚度）
4
钢管（壁厚）
3.5
扁钢
截面（mm2）
100
厚度
4
当与防雷接地装置合用时，还应该符合防雷规定。
（3） 接地装置宜采用热镀锌等防腐措施。在腐蚀性较强的场所，应适当加大截面。
（4） 在地下禁止用祼铝线作接地体体或接地线。
13、连接和敷设
（1） 凡需进行保护接地的用电设备，必须用单独的保护线与保护干线相连或用单独的接地与接地体相连。不应把几个应予保护连接地的部分互相串联后，再用一根接地线与接地体相连。
（2） 保护线及接地线与设备、接地总母线或总接地端子间的连接，应保证有可靠的电气接触。当采用螺栓连接时，应设防松螺帽或防松垫圈，且接地线间的接触面、
（3） 螺栓、螺母和垫圈均应镀锌。保护线不应接在电机、台扇的风叶壳上。
（4） 保护接地的干线应采用不少于两根导体在不同点与接地体相连。
（5） 接地线与接地线以及接地线与接地体的连接宜采用焊接，如采用搭接时，其搭接长度不应小于扁钢宽度的2倍或圆钢直径的6倍。接地线与管道等伸长接地体的连接应采用焊接，如焊接有困难，可采用卡箍，但应保证电气接触良好。
三、 信号接地：
信号接地是为保证信号具有稳定的基准电位而设置的接地。
1． 接地系统的形式一般可根据接地引线长度和电子设备的工作频率来确定。
当 ， ZRrf,频率在1MHz以下时，一般采用辐射式接地系统。
辐射式接地系统，即把电子设备中的信号接地、功率接地和保护接地分开敷设的接地引下线，接至电源室的总端子板，在端子板上信号接地、功率接地和保护接地接在一起，再引至接地体。
接地方式的选用根据是下面的计算公式：
2
Rrf=0.26*10-6
式中L----从设备至环状接地体的接地引线长度（m）；
b----接地引线宽度（mm）:
-------波长（m）,其值为
----接地引线相对于铜的导磁率；
G----接地引线相对于铜的导电率；
f----设备工作频率（Hz）;
z----接地引线的高频阻抗 （Ω）
Rrf----接地引线表面的射频阻抗（Ω）；
但无论采用哪种接地方式，其接地线长度L=/4及/4的奇数倍的情况应在避开。
2、 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。电子设备接地宜与防雷接地系统共用接地体。但此时接地电阻不应大于1Ω。若与防雷接地系统分开，两接地系统分开，两接地系统的距离不宜小于20m。不论采用共用接地系统还是分开接地系统，均应满足防雷的有关规定。电子设备应根据需要决定是否采用屏蔽措施。
3、 广播控制室应设置保护接地和工作接地，一般按下列原则处理：
（1） 单独设置专用接地装置，接地电阻不应大于4Ω；
（2） 接至共同接地网，接地电阻不应大于1Ω；
（3） 工作接地应构成系统一点接地。
接地的具体做法应符合上面的有关规定。
