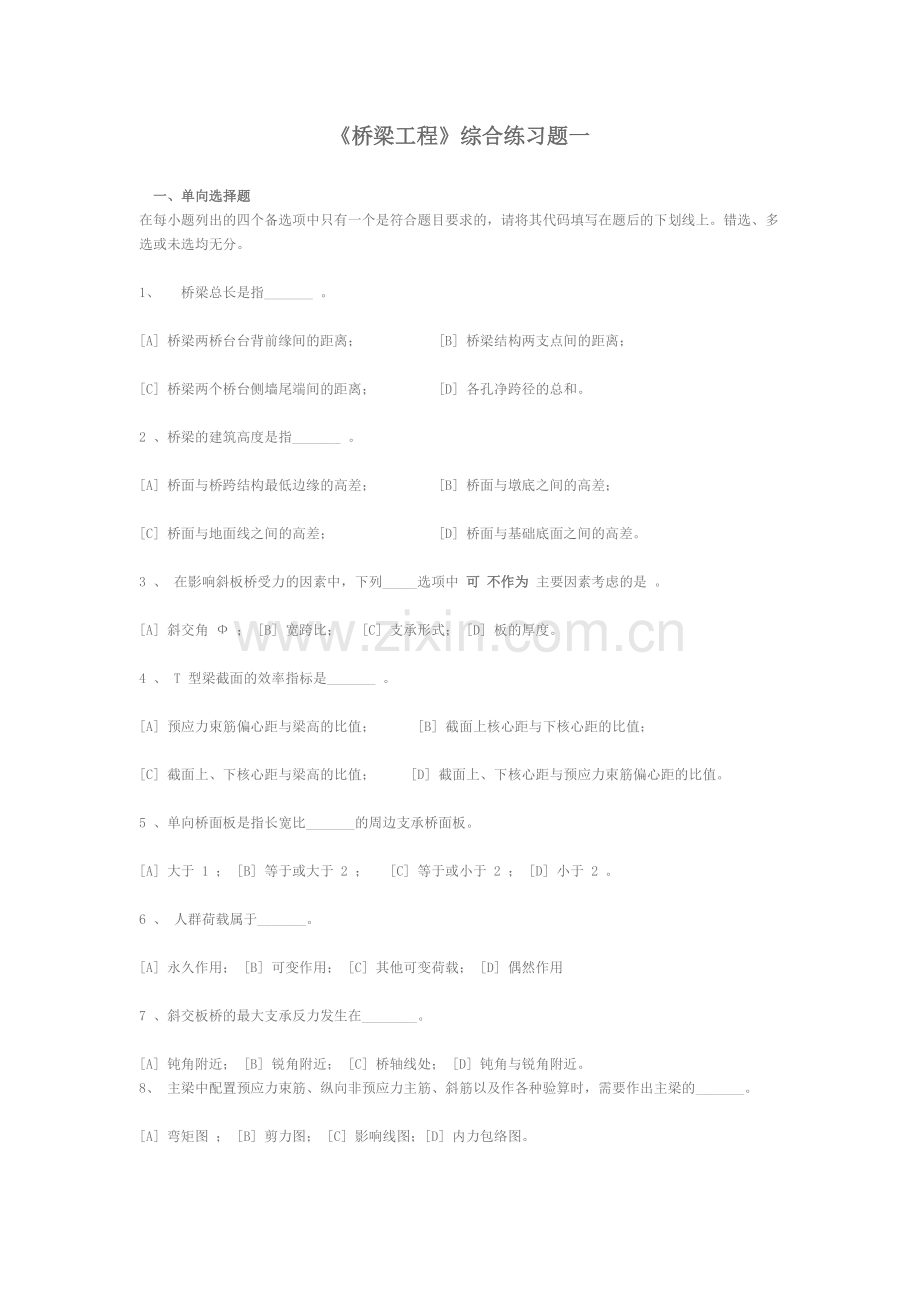

《桥梁工程》综合练习题一

 一、单向选择题
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的下划线上。错选、多选或未选均无分。

1、  桥梁总长是指_______ 。

[A] 桥梁两桥台台背前缘间的距离； [B] 桥梁结构两支点间的距离；

[C] 桥梁两个桥台侧墙尾端间的距离； [D] 各孔净跨径的总和。

2 、桥梁的建筑高度是指_______ 。

[A] 桥面与桥跨结构最低边缘的高差； [B] 桥面与墩底之间的高差；

[C] 桥面与地面线之间的高差； [D] 桥面与基础底面之间的高差。

3 、 在影响斜板桥受力的因素中，下列_____选项中 可 不作为 主要因素考虑的是 。

[A] 斜交角 Ф ； [B] 宽跨比； [C] 支承形式； [D] 板的厚度。

4 、 T 型梁截面的效率指标是_______ 。

[A] 预应力束筋偏心距与梁高的比值； [B] 截面上核心距与下核心距的比值；

[C] 截面上、下核心距与梁高的比值； [D] 截面上、下核心距与预应力束筋偏心距的比值。

5 、单向桥面板是指长宽比_______的周边支承桥面板。

[A] 大于 1 ； [B] 等于或大于 2 ； [C] 等于或小于 2 ； [D] 小于 2 。

6 、 人群荷载属于_______。

[A] 永久作用； [B] 可变作用； [C] 其他可变荷载； [D] 偶然作用

7 、斜交板桥的最大支承反力发生在________。

[A] 钝角附近； [B] 锐角附近； [C] 桥轴线处； [D] 钝角与锐角附近。
8、 主梁中配置预应力束筋、纵向非预应力主筋、斜筋以及作各种验算时，需要作出主梁的_______。

[A] 弯矩图 ； [B] 剪力图； [C] 影响线图；[D] 内力包络图。

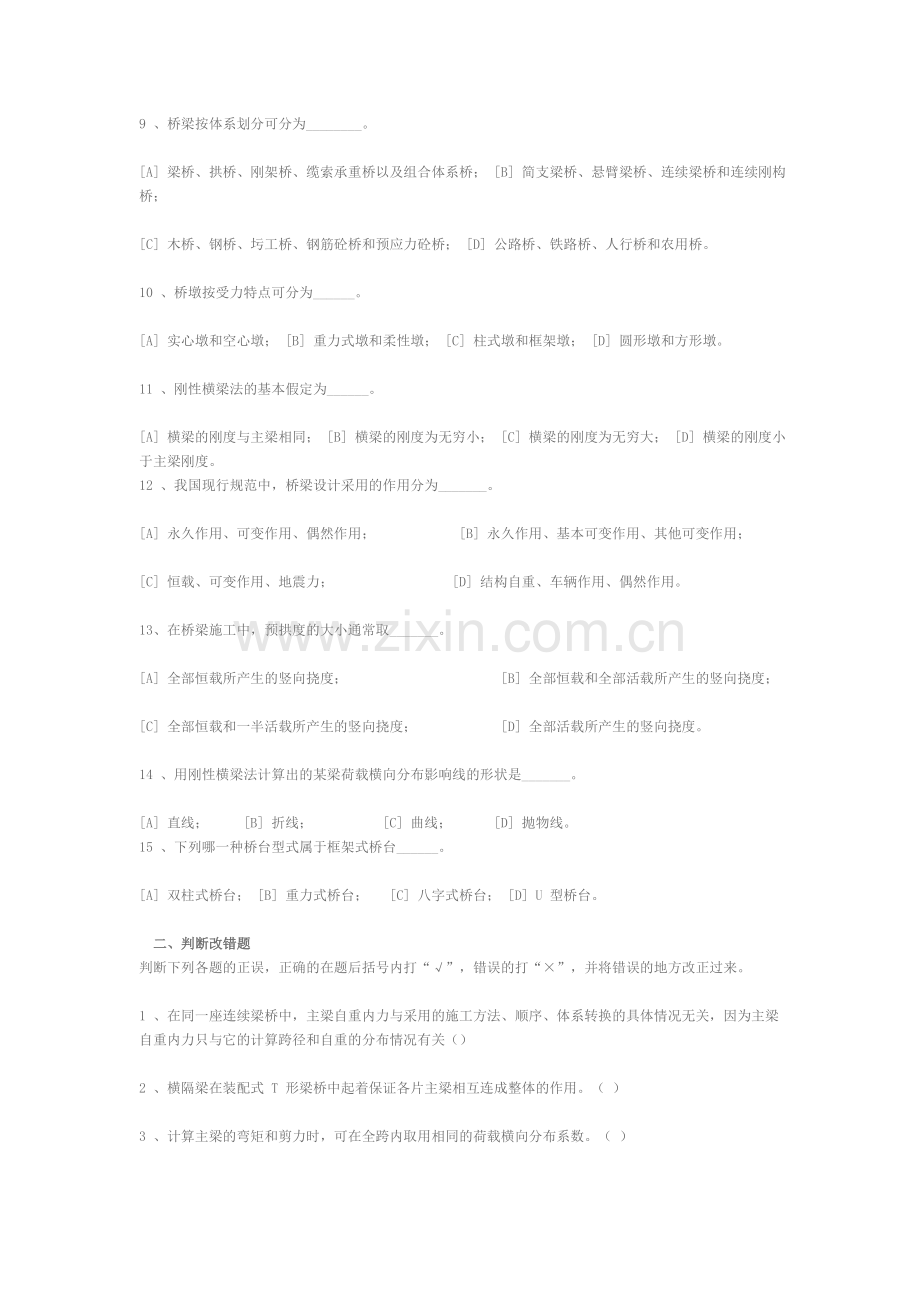

9 、桥梁按体系划分可分为________。

[A] 梁桥、拱桥、刚架桥、缆索承重桥以及组合体系桥； [B] 简支梁桥、悬臂梁桥、连续梁桥和连续刚构桥；

[C] 木桥、钢桥、圬工桥、钢筋砼桥和预应力砼桥； [D] 公路桥、铁路桥、人行桥和农用桥。

10 、桥墩按受力特点可分为______。

[A] 实心墩和空心墩； [B] 重力式墩和柔性墩； [C] 柱式墩和框架墩； [D] 圆形墩和方形墩。

11 、刚性横梁法的基本假定为______。

[A] 横梁的刚度与主梁相同； [B] 横梁的刚度为无穷小； [C] 横梁的刚度为无穷大； [D] 横梁的刚度小于主梁刚度。
12 、我国现行规范中，桥梁设计采用的作用分为_______。

[A] 永久作用、可变作用、偶然作用； [B] 永久作用、基本可变作用、其他可变作用；

[C] 恒载、可变作用、地震力； [D] 结构自重、车辆作用、偶然作用。

13、在桥梁施工中，预拱度的大小通常取_______。

[A] 全部恒载所产生的竖向挠度； [B] 全部恒载和全部活载所产生的竖向挠度；

[C] 全部恒载和一半活载所产生的竖向挠度； [D] 全部活载所产生的竖向挠度。

14 、用刚性横梁法计算出的某梁荷载横向分布影响线的形状是_______。

[A] 直线； [B] 折线； [C] 曲线； [D] 抛物线。
15 、下列哪一种桥台型式属于框架式桥台______。

[A] 双柱式桥台； [B] 重力式桥台； [C] 八字式桥台； [D] U 型桥台。

 二、判断改错题
判断下列各题的正误，正确的在题后括号内打“√”，错误的打“×”，并将错误的地方改正过来。

1 、在同一座连续梁桥中，主梁自重内力与采用的施工方法、顺序、体系转换的具体情况无关，因为主梁自重内力只与它的计算跨径和自重的分布情况有关（）

2 、横隔梁在装配式 T 形梁桥中起着保证各片主梁相互连成整体的作用。（ ）

3 、计算主梁的弯矩和剪力时，可在全跨内取用相同的荷载横向分布系数。（ ）

4 、修正刚性横梁法中的修正系数β是一个与桥梁横截面几何尺寸、材料特性有关而与主梁的刚度无关的参数。（ ）

5 、重力式桥台的计算只包括基底应力验算、整体抗倾覆稳定性验算和整体抗滑动验算三部分。（ ）

6 、在预应力混凝土连续梁中，次力矩为零的束筋位置为吻合束位置。（ ）

7 、在箱梁分析中，只有顶板才会发生剪力滞后现象，底板则不会出现，可不必考虑底板的剪力滞效应。（ ）

8 、连续板桥在支点处产生负弯矩，对跨中弯矩起到卸载作用，故可以比简支梁桥的跨径做得大一些或其厚度比同跨径的简支梁做得薄一些。（）

9 、简支梁桥是静定结构，结构内力不受基础变位的影响，因而，能在地基较差的情况下建桥。（ ）

10 、牛腿的最大应力发生在截面开始变化的竖直截面上。（ ）

11 、刚架桥在混凝土收缩、墩台不均匀沉降等因素的影响下，结构内力会发生变化。（ ）

12 、连续刚构桥的受力特点与连续梁桥接近，故其桥墩的构造可与连续梁桥类似，即对桥墩的刚度和高度没有什么特殊要求。（ ）

三、问答题
1 ．桥梁纵、横断面设计的主要内容是什么？

2 ．大跨径公路预应力混凝土连续梁桥为什么大多采用不等跨和变截面的形式？（以三跨为例说明）

3 ．平衡悬臂法施工的三跨连续梁，计算其主梁自重内力应经过哪五个主要阶段？请画出各阶段主梁自重内力计算图。

4 ． 阐述斜板桥的工作特性？

5 、刚架桥的内力计算有哪些原则和假定？

《桥梁工程》综合练习题二

一、名词解释
1、计算矢高
2、标准跨径
3、拱轴系数
二、选择题
1、某桥为四孔等跨径简支梁桥，跨径为20米，该桥属于（ ）
（A）小桥 （B）中桥 （C）大桥 （D）特大桥
2、汽车--超20级车队中，一辆主车的前、后轴重量之和为（ ）
（A）300KN （B）150KN （C）550KN （D）200KN
3、公路桥梁荷载的种类可归纳为（ ）
（A）一类 （B）二类 （C）三 类 （D）四类
4、在多孔拱桥计算中，考虑连拱作用影响时，拱圈的水平推力要比按固定拱计算的水平推力值（ ）
（A）小 (B) 大 (C)相同 (D)以上均有可能
三、问答题
1、何为偶然荷载？桥梁工程中需考虑的偶然荷载有哪些？
2、在桥梁工程中,设置伸缩缝的作用是什么？在确定伸缩缝的变形量时应考虑哪些因素？
3、荷载横向分布系数的计算方法常用的有哪几种？荷载位于支点处的荷载横向分布系数计算可用哪一种方法？荷载横向分布系数沿桥跨方向的变化，目前在设计中如何处理?
4、斜拉桥有哪几种基本结构体系？并画出简图。
5、在拱桥设计和施工中,可采取哪些措施调整拱圈的应力?
四、计算题
图示为五梁式简支T梁桥的横截面布置图，计算跨径为19.50米，试用杠杆原理法计算1号梁、2号梁和3号梁在汽-超20级荷载作用下的荷载横向分布系数。

《 桥 梁 工 程 》综合练习题三
1． 中国古代桥梁赵州桥是一种什么结构的桥梁，试画出其结构简图
2． 何为偶然荷载？桥梁工程需考虑的偶然荷载有哪些？
3． 桥梁支座的作用是什么，目前常用的桥梁支座有哪些类型？
4． 何为装配式板桥？与整体式板桥相比，它有哪些优缺点？
5． 画出系杆拱桥简图，指明系杆位置所在，并简述其作用。
6． 斜拉桥的斜拉索立面布置形式有哪几种？并画出简图。
7． 图示为跨径为20米的六梁式简支T梁桥，计算跨径L=1950cm，试计算汽—20荷载的中主梁(3号梁)支点反力。（按杠杆法计算横向分布系数，冲击系数为1.2，车道折减系数为1.0）

《桥梁工程》综合练习题三 参考答案
1． 中国古代桥梁赵州桥是一种什么结构的桥梁，试画出其结构简图
空腹式石拱桥
2． 何为偶然荷载？桥梁工程需考虑的偶然荷载有哪些？
桥梁使用期内不一定出现，一旦出现，其作用时间较短，但烈度较大。地震力和船只或漂浮物的撞击力
3． 桥梁支座的作用是什么，目前常用的桥梁支座有哪些类型？
传递上部结构的荷载；保证结构按受力图式变形。
板式橡胶支座；盆式橡胶支座；等
4． 何为装配式板桥？与整体式板桥相比，它有哪些优缺点？
板桥拆分为若干小构件，先行预制，并预留连接位置，待安装就位后，连接成整体。与整体浇注而成的整体式板桥相比，施工进度快，施工方便，缺点是用钢量增加，结构的整体性稍差，施工设备要求高。
5． 画出系杆拱桥简图，指明系杆位置所在，并简述其作用。
承受拱桥的水平推力。
6． 斜拉桥的斜拉索立面布置形式有哪几种？并画出简图。
竖琴式、扇式、辐射式、星式
7． 图示为跨径为20米的六梁式简支T梁桥，计算跨径L=1950cm，试计算汽—20荷载的中主梁(3号梁)支点反力。（按杠杆法计算横向分布系数，冲击系数为1.2，车道折减系数为1.0）
a) 杠杆法计算横向分布系数
m=0.5+(1.65-1.3)/1.65=0.71
b) 3号梁支点反力影响线
c) 影响线加载求支点反力
R = 0.71*1.2*1.0*{120+120*(19.5-1.4)/19.5+60*(19.5-
1.4-4)/19.5}
=0.852*{120+111.4+43.4}
=234.13 KN

《 桥 梁 工 程 》综合练习题四
1． 试解释拱轴线、合理拱轴线的概念？
2． 作用于桥梁的车辆荷载，其影响力有哪些？
3． 桥面横坡的作用是什么？常见的桥面横坡设置办法有哪几种？
4． 何为桥面连续？在桥面连续处力的传递方式与结构连续处有何不同？
5． 对于钢筋混凝土梁，在钢筋和混凝土边缘设置保护层的理由有哪些？通常主筋至梁底的净距为多少？太厚有什么不好。
6． 何为支承体系的斜拉桥？并请说明该体系斜拉桥的支承形式及理由。
图示为跨径为20米的六梁式简支T梁桥，计算跨径L=1950cm，试计算汽—20荷载的中主梁(3号梁)支点反力。（按杠杆法计算横向分布系数，冲击系数为1.2，车道折减系数为1.0））

《桥梁工程》综合练习题五
1、 公路桥梁上作用的各种荷载可归纳为哪三类？
2、 梁式桥按承重结构的静力体系划分可分为哪几种类型，在力学上各属于何种结构形式？
3、 为何要设置桥梁伸缩缝？其作用是什么？
4、 画出系杆拱桥简图，指明系杆位置所在，并简述其作用。
5、 何为装配式梁桥？与整体式梁桥相比，它有哪些优缺点？）
6、 预应力混凝土斜拉桥斜索的立面布置形状有哪几种？并画出简图。
7、 图示为跨径20m的五梁式简支T梁桥，计算跨径为19.50m，试计算汽-20荷载在3号梁上产生的支点反力。（按照杠杆法计算横向分布系数，车辆冲击系数为1.2，车道折减系数为1.0。）

《桥梁工程》综合练习题六
1、何为偶然荷载？桥梁工程需要考虑的偶然荷载有哪些？
2、装配式板桥横向联结的作用是什么？常用的联结方法有哪些。
3、桥梁支座按受力形式可分为哪两种？并阐明其受力特点？
4、何谓拱桥的矢跨比？它的变化对拱的推力有何影响。
5、预应力混凝土斜拉桥桥跨结构由哪几部分组成？其有何优缺点？
6、画出系杆拱桥简图，并指明吊杆和系杆的位置所在。
7、图示为跨径20m的五梁式简支T梁桥，计算跨径为19.50m，试计算汽-20荷载在2号梁上产生的支点反力。（按照杠杆法计算横向分布系数，车辆冲击系数为1.2，车道折减系数为1.0。）

《 桥梁工程》综合练习七

一、名词解释
1、标准跨径
2、拱轴系数
3、矢跨比
二、选择题）
1、长宽比大于等于2的周边支承的行车道板属于（ ）
（A）悬臂板 （B）铰接悬臂板 （C）双向板 （D）单向板
2、在多孔拱桥计算中，考虑连拱作用影响时，拱顶的正弯矩要比按固定拱计算的弯矩值（ ）
（A）大 (B)小 (C)相同 (D)以上均有可能
3、某桥为跨径45米的单孔系杆拱桥，该桥属于（ ）
（A）小桥 （B）中桥 （C）大桥 （D）特大桥
4、汽车-超20级车队中，一辆重车的各个车轴重力之和为（ ）
（A）300KN （B）550KN （C）200KN （D）150KN

三、问答题
1、在桥梁工程中,设置伸缩缝的作用是什么？在确定伸缩缝的变形量时应考虑哪些因素？
2、何为可变荷载？汽车荷载所引起的影响力有哪些？
3、斜拉桥有哪几种基本结构体系？并画出简图。
4、何为装配式梁桥？与整体式梁桥相比，它有哪些优缺点？
5、在拱桥的设计和施工中,可采取哪些措施调整拱圈的应力?
四、计算题
图示为五梁式简支T梁桥的横截面布置图，计算跨径为19.50米，试用杠杆原理法计算3号梁、4号梁和5号梁在汽-超20级荷载作用下支点处的荷载横向分布系数。

《 桥 梁 工 程 》综合练习八
1、中国古代桥梁有哪四种结构类型？
2、何为永久荷载？作用于桥梁的哪些荷载属于永久荷载？
3、桥梁伸缩缝的作用是什么，目前常用的桥梁伸缩缝有哪些类型？
4、何为整体式板桥？与装配式板桥相比，它有哪些优缺点？
5、系杆拱桥有哪几部分组成？并请说明各部件的功能。
6、何为飘浮体系的斜拉桥？并请说明该体系斜拉桥施工时的应对措施。
图示为跨径为20米的六梁式简支T梁桥，计算跨径L=1950cm，试计算汽—20荷载下边梁(1号梁)的跨中弯矩。（按偏心受压法计算横向分布系数，冲击系数为1.2，车道折减系数为1.0）

《 桥 梁 工 程 》综合练习八 参考答案
1、中国古代桥梁有哪四种结构类型？
答: 梁、拱、索、浮四种结构类型。
2、何为永久荷载？作用于桥梁的哪些荷载属于永久荷载？
答：在桥梁结构使用期内，其值不随时间变化的荷载。永久荷载主要有：结构自重；预应力；土压力；混凝土收缩及徐变的影响力；基础变位的影响力；水浮力等。
3、桥梁伸缩缝的作用是什么，目前常用的桥梁伸缩缝有哪些类型？
答：桥梁伸缩缝作用：（1）是在温度变化情况下，保证桥梁热胀冷缩自由；（2）是保证车辆平稳通过桥梁端部的桥面。
常见的伸缩缝类型有：对接式伸缩缝、模数式伸缩缝、桥面连续（无缝式伸缩缝）等
4、何为整体式板桥？与装配式板桥相比，它有哪些优缺点？
答：桥梁主体结构是整体浇筑的板，一般为现场搭支架就地浇筑施工。与装配式板桥相比：（1）桥梁结构整体性好，受力性能优越；（2）配筋节省；（3）需要大量的施工支架；（4）施工期较长等
5、系杆拱桥有哪几部分组成？并请说明各部件的功能。
答：（1）拱肋：主要承重结构；（2）系杆：平衡拱脚水平推力，部分承受桥面荷载；（3）吊杆：将桥面荷载传递给拱肋；（4）桥面系：直接承受车辆等荷载，并传递给系杆或拱肋。
6、何为飘浮体系的斜拉桥？并请说明该体系斜拉桥施工时的应对措施。
答：斜拉桥的主梁除两端外，全部靠缆索吊起，主梁在与索塔交接处，无纵向和竖向约束，在桥纵向可稍作浮动。
该体系斜拉桥在施工时，在索塔处应设临时支点。
7、图示为跨径为20米的六梁式简支T梁桥，计算跨径L=1950cm，试计算汽—20荷载下边梁（1号梁）的跨中弯矩。（按偏心受压法计算横向分布系数，冲击系数为1.2，车道折
减系数为1.0）

答：（1）1号梁的荷载横向分布影响线

（2）1号边梁的汽—20荷载横向分布系数

（3）1号边梁的跨中弯矩
