《14.1-怎样认识电阻》-习题2.doc

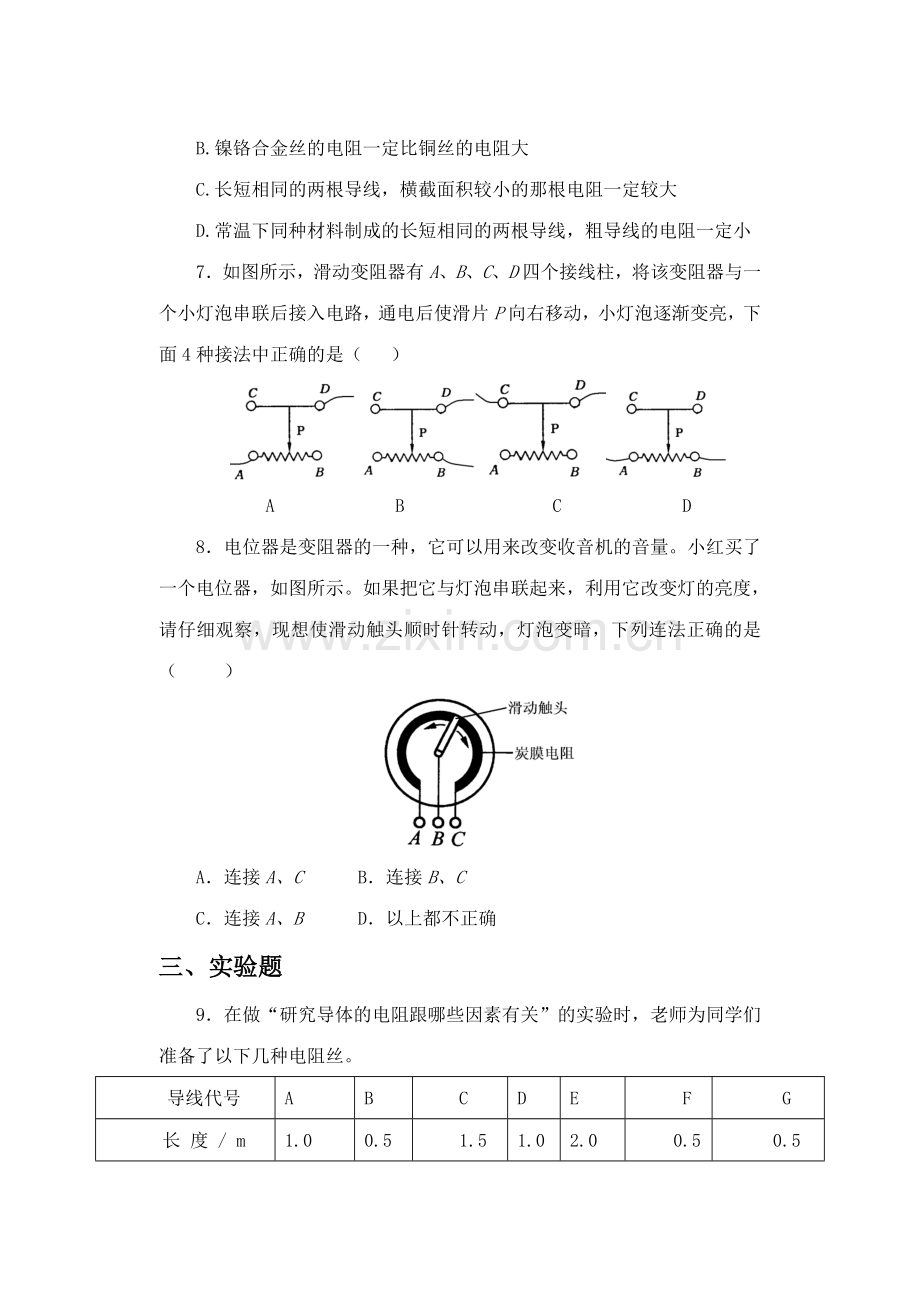

14.1 怎样认识电阻习题一、填空题1生活中常用的导线通常是用铜或铝做的，你是否思考过：钢铁也是导体，而且价格便宜，为什么不用钢铁来做导线呢？2人的皮肤干燥时，双手之间的电阻约为几千欧至几万欧，10k ；我们平常说的绝缘体，其电阻一般应在1M以上，1M 。3实验室里某滑动变阻器名牌上标有“20 1A”的字样，它表示该变阻器电阻的变化范围是 ，1A表示的是该滑动变阻器 。4在图所示的电路中，滑动变阻器接入电路的电阻丝是 段（用字母表示）。闭合开关，当滑动变阻器滑片P向左移动时，变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。5如图所示，当开关闭合后，用酒精灯对导线加热，电流表的读数会 ，这是因为导体的电阻与 有关，酒精灯对导线加热时，导线的电阻 （选填“变大”“变小”或“不变”）。二、选择题6关于导体的电阻值，下列说法中正确的是（ ）A.粗细相同的两根导线，较长的导线电阻一定较大B.镍铬合金丝的电阻一定比铜丝的电阻大C.长短相同的两根导线，横截面积较小的那根电阻一定较大D.常温下同种材料制成的长短相同的两根导线，粗导线的电阻一定小7如图所示，滑动变阻器有A、B、C、D四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P向右移动，小灯泡逐渐变亮，下面4种接法中正确的是（ ）A B C D8电位器是变阻器的一种，它可以用来改变收音机的音量。小红买了一个电位器，如图所示。如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（ ）A连接A、C B连接B、CC连接A、B D以上都不正确三、实验题9在做“研究导体的电阻跟哪些因素有关”的实验时，老师为同学们准备了以下几种电阻丝。导线代号ABCDEFG长 度 / m1.00.51.51.02.00.50.5横截面积 / mm23.00.81.20.83.01.21.2材 料铁钨镍铬合金铁钨镍铬合金铝为了研究导体的电阻与长度的关系，应选用导线C和 （填写代号）进行实验；为了研究导体的电阻与材料的关系，应选用 两根导线进行实验比较；如选用了A和D两根导线进行实验，则是为了研究导体的电阻与 的关系。10如图所示，要求用滑动变阻器调节小灯泡的亮度，电流表测量电路中的电流，电压表测量灯泡两端的电压。画出电路图，并按电路图连接实物图。根据连接的实物图完成下表。滑片P变阻器连入的电阻变化情况小灯泡的亮度变化情况电流表的示数变化情况向右移动向左移动
