定制CAD线形
2008/03/25 09:50
       虽然AutoCAD本身的功能集已经足以协助用户完成各种设计工作，但用户还可以通过Autodesk以及数千家软件开发商开发的五千多种应用软件把AutoCAD改造成为满足各专业领域的专用设计工具。这些领域中包括建筑、机械、测绘、电子以及航空航天等。
    根据我们平时工作的需求,我们有时需要绘制一些特定的线形,在这里我和大家共同学习掌握一些定制线形的方法。（本教程基于CAD2000版本，也适应2004或2006）

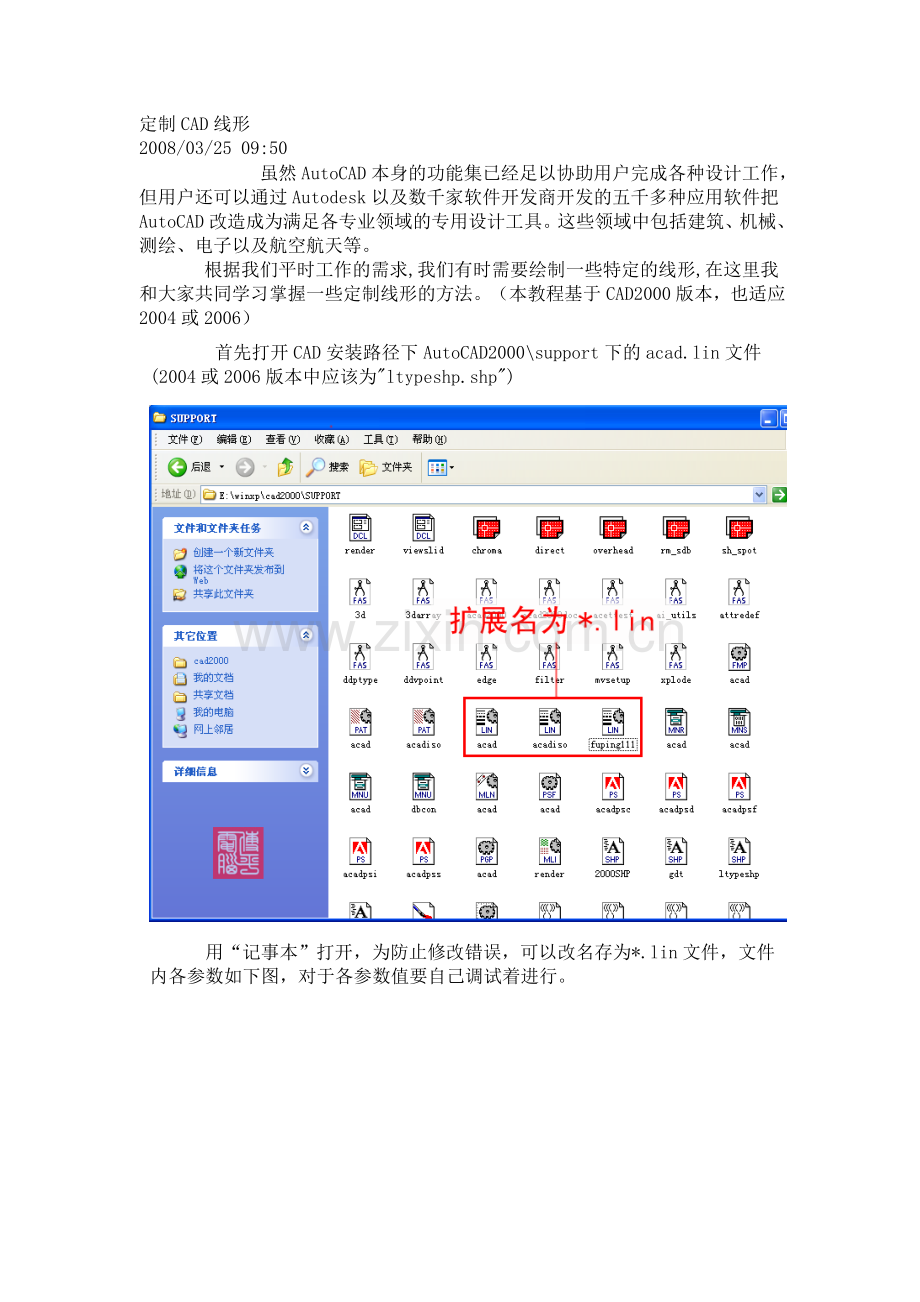

    首先打开CAD安装路径下AutoCAD2000\support下的acad.lin文件(2004或2006版本中应该为"ltypeshp.shp")

    用“记事本”打开，为防止修改错误，可以改名存为*.lin文件，文件内各参数如下图，对于各参数值要自己调试着进行。

    这是本人做的三个线形，对应上面的线形文件

下面是调用线形文件的方法：
1：打开图层面板
2：点“New”（新建）一个图层

3：双击对应新建图层的“Linetype”（线形），打开"Sclect Linetype"(线形选择）面板。

4：点“Load...”（加载）按扭，选择你修改好的线形文件，这里我用的是fuping111.lin文件

5：打开该文件后，在线形对话框内就会显示出你编辑好的线形，选择它即可

6：选择完成后，在图层对话框内就会显示出该图层的线形名称，在画线之前，要先选上该图层，再按“Current”（当前），点OK看看，是不是你需要画的线形。

先简单介绍一下线型定义的一些基本概念
1，线型的定义文件
线型的定义文件的后缀名是.lin，搜索可以发现。
也可以新建一个记事本文件，把后缀名.txt改为.lin
看到后缀的办法是打开一个文件夹以后，选上面菜单栏的工具那项，看到有一个文件夹选项，上面有几个标签，点查看那个标签，看到下面有个隐藏已知文件类型的扩展名，把小钩去掉就可以了
2，下面介绍一下线型的定义方法：
在定义文件中加上下面一段代码：
*v_LINE,v line ----v----v----v----v----v----v--
A,.5,-.2,["v",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25
保存
然后在cad中，看菜单栏那里有一个格式
格式－>线型—>加载－>文件－>流览
选刚才的那个文件，确定，这时可以看到预览
一路确定
这时线型就加载到里面了
随便画一条直线，双击弹出一个特性对话框，把线型改成v_line，这时就看到直线是那个线型了
解释一下那个格式的意思
1。*v_LINE,v line ----v----v----v----v----v----v--
这一段是线型的描述，也就是在加载之前可以知道这个线型是怎么回事
可以随便写，自己看得懂就行
2。A,.5,-.2,["v",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25

A对齐字段
对齐字段指定了每个直线、圆和圆弧末端的图案对齐操作。 当前，AutoCAD 仅支持 A 类对齐，用于保证直线和圆弧的端点以划线开始和结束。
也就是说怎样都要有个A在前面
.5，-.2，这个是指0.5长度的短划线加上0.2的空白长度

,["v",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05]
字符来自指定给 STANDARD 文字样式的字体，缩放比例为 0.1、相对旋转角度为 0 度、X 偏移为 -0.1、Y 偏移为 -0.05
最后-.25，就是0.25空白
