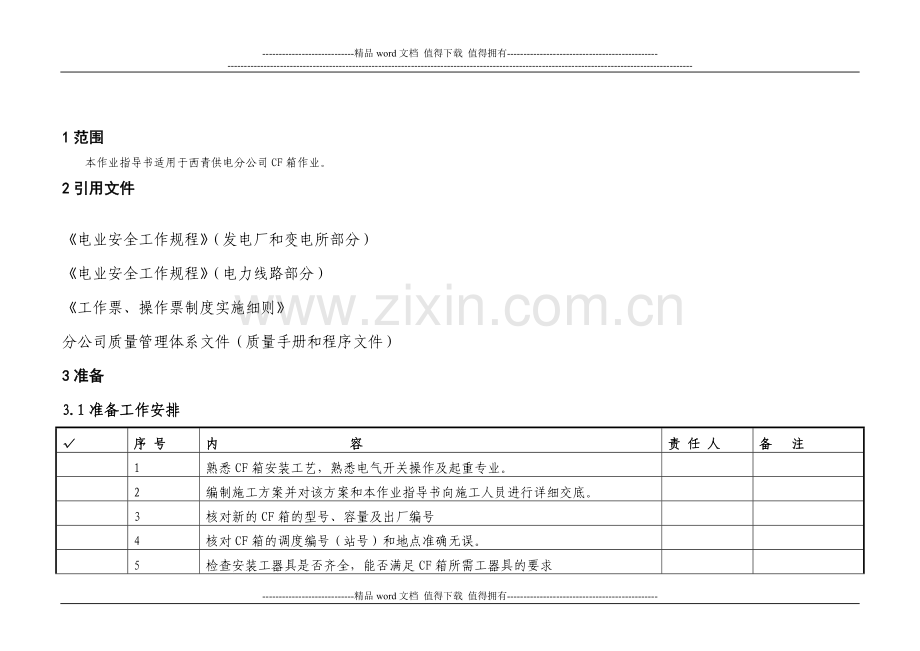

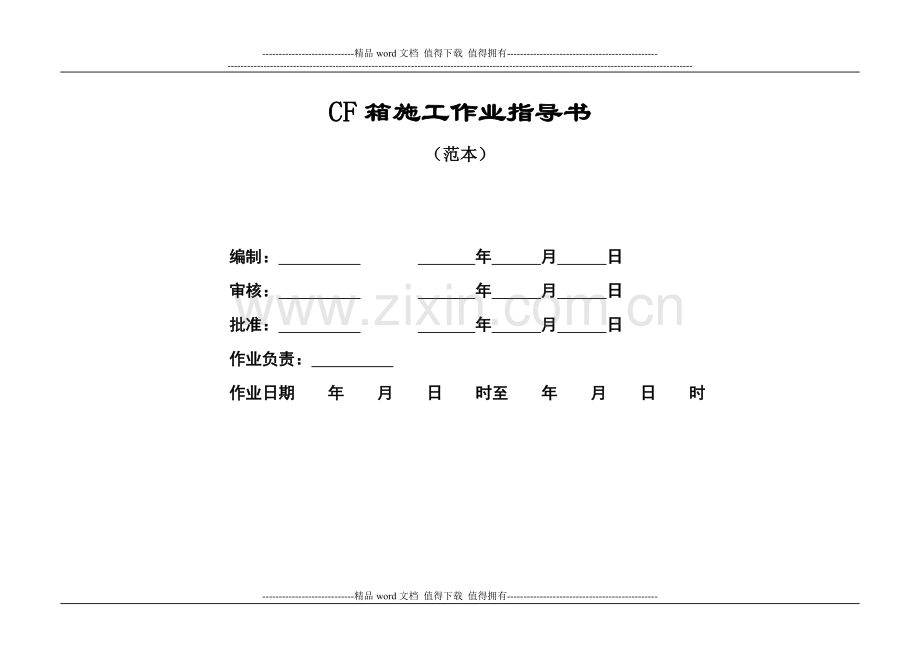

-精品word文档 值得下载 值得拥有-CF箱施工作业指导书（范本）编制： 年 月 日审核： 年 月 日批准： 年 月 日作业负责： 作业日期 年 月 日 时至 年 月 日 时1范围本作业指导书适用于西青供电分公司CF箱作业。2引用文件电业安全工作规程（发电厂和变电所部分）电业安全工作规程（电力线路部分）工作票、操作票制度实施细则分公司质量管理体系文件（质量手册和程序文件）3准备3.1准备工作安排序 号内 容责 任 人备 注1熟悉CF箱安装工艺，熟悉电气开关操作及起重专业。2编制施工方案并对该方案和本作业指导书向施工人员进行详细交底。3核对新的CF箱的型号、容量及出厂编号4核对CF箱的调度编号（站号）和地点准确无误。5检查安装工器具是否齐全，能否满足CF箱所需工器具的要求6填写工作票7填写要更换新CF箱的出库单（提单），3.2人员要求序 号内 容责 任 人备 注1作业人员应精神状态良好，穿工作服、穿绝缘鞋、戴安全帽2作业人员必须熟练掌握本专业作业技能及电业安全工作规程知识，经年度电业安全工作规程考试合格，持有本专业职业资格证书，熟悉电气开关操作和起重专业3进入变电室、开闭站必须至少有2人进行，正确填写工作票4配电检修工6-8人。5在作业过程中，所有从业人员严禁吸烟，嘻笑打闹6进入施工现场工作，必须有监护人，监护人原则上不得做其他工作3.3工器具序 号名 称型 号单 位数 量备 注1活动扳手8、10、121417把10各2把2手动葫芦0.75/1.5T个23撬棍1.5m支24滚杠5/1.5m支245套管扳手套26低压验电器个17低压接地线组28电焊机部19电源线轴13.4危险点分析序 号内 容1错停开关，造成带电挂接地线2接地线不合格。如：电压等级不符、截面过小、接地棒的绝缘电阻不合格、缠绕接地、或挂接地线顺序错误3从低压侧窜电4与带电设备未保持足够的安全距离（0.4kv 0.1m）5施工过程物体砸伤6使用方法不当，机、器具伤人7传递物件，抛递抛接8施工现场未设围栏，未悬挂“在此工作”标示牌，未悬挂“止步，高压危险”标示牌9电焊机及电源线3.5安全措施序 号内 容1核对工作票上电气结线方式与现场一致，操作时核对开关及刀闸调度编号是否与工作票一致2装设接地线时，应先接接地端，后接导线端，接地线连接可靠，不准缠绕，拆接地线时的程序与此相反3在低压侧严格验电并挂接地线4使用撬棍、滚杠等非绝缘工具与带电设备保持足够的安全距离（0.4kv 0.1m）设专人指挥并监护5严禁抛接工器具6现场设置围栏，悬挂“正在工作”、“危险，止步”警示牌。7保证电焊机运转正常，电源线无破皮，接地线固定。3.6作业分工序 号作 业 内 容作业负责人作业人员1提取CF箱并注意核对所提CF箱与所开出库单一致2履行工作票，按票操作停电3验电、挂接地线。4拆除CF箱所有端子的连接螺栓5监护与带电设备保持足够的安全距离（0.4kv，0.1m）6确认CF箱所有连接螺栓均拆下，将CF箱从运行位置移出7将旧CF箱搬出，将新CF箱移至原CF箱的相同位置8将CF箱所有连接螺栓均上好拧紧9所有端子按原方式重新紧定10检查工作现场无遗漏工器具，拆除地线撤离工作现场11送电12检查CF箱运行是否正常，检查站内各开关刀闸是否保持原运行方式4作业程序4.1开工序 号内 容作业人员签字1检修人员到位，工器具准备齐全2向调度申请更换CF箱工作的工作票号3开工前认真填写工作票，严格审批制度4严格站、班会制，对当天的工作必须进行“三查”、“三交”。即：查着装、查三宝（安全帽、安全带、绝缘鞋）、查精神状况；交任务、交技术、交安全5工作负责人宣读工作票，进行现场技术交底，每个工作人员必须在场聆听，不清楚之处及时向工作负责人提问，工作负责人必须向每一位工作人员交待清楚各自工作任务、工作范围、工作时间、安全措施、危险点和安全注意事项7向调度报开工，得到工作许可命令后，自行操作停电，验电接地完毕方可开工4.2作业内容及标准序 号作 业 内 容作业步骤及标准安全措施注意事项 责任人签字1拆除CF箱所有连接检查各部件数量符合材料表所列数量，外观无缺陷2将CF箱移至可起吊位置使用手动葫芦将CF箱直线移出3CF箱吊出用滚杠将CF箱移出4CF箱吊入用滚杠将CF箱移入5移至运行位置使用手动葫芦将CF箱直线移入运行位置，必要的话用滚杠与撬棍配合6安装开关柜所有连接连接必需紧密，拧紧固定螺丝不要遗漏、柜体与基础固定，接地线接实4.3竣工序 号内 容负责人员签字1施工完毕后，清理施工现场2指定专人认真清点本项目施工的所有从业人员，清理开工前所携带的工器具无丢失，材料的使用情况正常，确定线路无人后，拆除所挂接地线并向调度报完工3整理资产变更文件4整理CF箱档案文件5验收总结序号检 修 总 结1验收评价2存在问题及处理意见6指导书执行情况评估评估内容符合性可操作性存在问题改进意见-精品word文档 值得下载 值得拥有-
