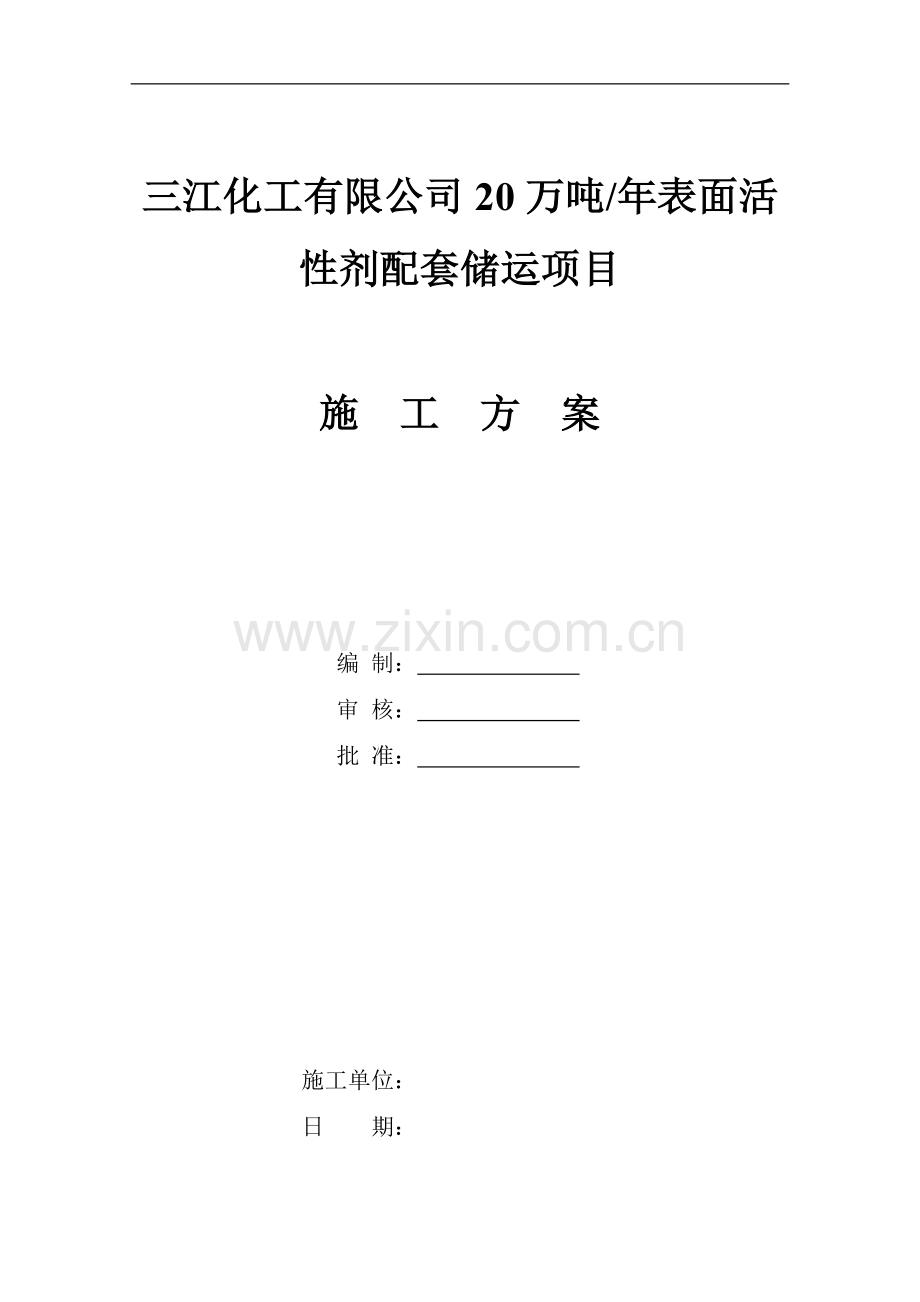

三江化工有限公司20万吨/年表面活性剂配套储运项目

施 工 方 案

编 制：
审 核：
批 准：

施工单位：
日 期：

目 录
第一章 编制说明
第二章 工程概况
第三章 劳动力配置计划
第四章 施工机具配置计划
第五章 施工方案
第六章 工期保证措施
第七章 质量保证体系及措施
第八章 施工安全的保证措施
第九章 文明施工的保证措施

第一章 编制说明

1、编制依据
（1）、施工现场周围环境；
（2）、本工程特点及难点；
（3）、建筑防腐工程验收标准；
（4）、《建筑防腐蚀工程质量检验评定标准》GB50224-2010；
（5）、《涂装前钢材表面锈蚀等级标准》GB8923-88；
（6）、《钢结构工程施工质量验收规范》GB50205-2001；
（7）、《涂漆通用技术条件》（SDZ104-85）；
2、编制原则
（1）、满足业主对工程的工期及质量要求；
（2）、保证施工安全，保证施工质量，保证施工进度；
3、工期计划说明
根据业主要求及本工程的周围环境和工程的特点及难点，工期拟定，我们将科学安排，合理用工，在“人、机、料、”环节上，做到环环 相扣，点点到位。
4、质量控制说明
根据本公司实力及对此工程的难点及特点的了解，要求工程质量达到优良标准。围绕这一质量要求，我公司根据以往经验及科学安排层层制定各项管理措施，加强质量管理，从小到大，以点到面，做到全方位、全过程监督及控制。
第二章 工程概况
本工程为******防腐工程，工程内容包括：钢结构、设备、管道除锈防腐工程。
运行温度最高达到80℃的管道（管道、管接头、法兰、阀门）、钢结构、支架、设备（容器、换热器、塔等）和储罐无保温碳钢和合金钢表面采用喷砂除锈Sa2.5级、两遍环氧富锌底漆、二遍各色聚氨酯磁漆。
一、 运行温度在81℃-150℃范围内的管道（管子、管接头、法兰、阀门）和设备（容器、换热器、塔等）无保温碳钢和合金钢表面采用喷砂除锈Sa2.5级、二遍无机富锌底漆、二遍铝粉有机硅耐热漆。
二、 管道（管子、管接头、法兰、阀门）和设备（容器、换热器、塔等）保热碳钢和合金钢表面采用喷砂除锈Sa2.5级、二遍无机富锌底漆。
三、 管道（管子、管接头、法兰、阀门）和设备（容器、换热器、塔等）保冷碳钢和合金钢表面采用二遍环氧富锌底漆、二遍铝粉沥青漆。
第三章 劳动力配置计划

根据该工程的特征与现状，我们可以把该工程的施工组织分三个阶段；
A．施工准备阶段：确定做品；脚手搭设；材料品种确定；编织材料供应计划，组织部分材料进场；
B．施工全面展开阶段；
C．工程收尾竣工阶段（其中包括全面清洁、保养成品、设备；解决逐渐暴露的问题；提供竣工验收资料）。
划分这三个阶段，目的是明确重点与难点，从而在整体上把握住主动，有条不紊。
1、项目部现场管理网络图见下页：
现场管理网络图
现 场
项目主管
技术负责人

材料配合供应
内部检查监督
工程管理部
项目经理
材供部
财务部
材料员
安全员
施工员
质量员
各 施 工 班 组 人 员
工种班长

水电安装工
登高操作工
油漆操作工

2、技术人员和作业层劳动力组织
为确保工程在高效有序中施工，计划投入项目经理 1 人，项目工程师 1 人，各类专业技术人员 5 人，专业防腐技术工人28 人，安全员 1 人，后勤 2 人。

第四章 施工机具配置计划

我公司在本工程的施工中，配备机具设备时，将采取以下措施：
1、 贯彻机械化、半机械化和改良机具相结合的方针，重点配备中、小型机具和手持动力机具；充分发挥现场所有机具设备的能力，根据具体变化的需求，合理调整装备结构；
2、 优先配备本工程施工中所必须的、保证质量与进度的、代替劳动强度大的、作业条件差的和配套的机具设备；
3、 按本工程体系、专业施工和工程实物量等多层次结构进行配备，并注意不同的要求，配备不同类型、不同标准的机具设备，以保证质量为原则，努力降低施工成本。
另外，在配备机具设备时，我单位还综合考虑了以下因素：
1、 技术先进性：机具设备技术性能优越、生产率高。
2、 使用可靠性：机具设备在使用过程中能稳定地保持其应有的技术性能，安全可靠的运行。
3、 便于维修性：机具设备要便于检查、维护和修理。
4、 运行安全性：机具设备在使用过程中具有对施工安全的保障性能。
5、 经济实惠性：机具设备在满足技术要求和生产要求的基础上，达到最低费用。
6、 适应性：机具设备能适应不同工作条件，并具有一定多用的性能。
主要施工机械配置表
序号
机械名称
规格型号
单位
数量
1
抛丸机

台
1
2
角向砂轮机
φ125
把
30
3
金刚砂盘
φ125
片
2000
4
手提旋转钢丝刷
φ125
把
20
5
钢丝刷
φ125
把
40
6
铁砂纸

张
若干
7
滚筒
4号
个
若干
8
漆刷
4号
个
若干
9
电缆线

米
2000
10
配电箱

台
4
11
固定保险钢扣

套
20
12
望远镜

台
2
13
电动油漆调料机

台
4
14
涂层湿膜测厚仪

台
2
15
现场工具车

辆
1

附：抛丸除锈说明：抛丸是指通过机械的方法把丸料(钢丸或砂粒)以很高的速度和一定的角度抛射到工作表面上，让丸料冲击工作表面，然后在机器内部通过配套的吸尘器的气流清洗，将丸料和清理下来的杂质分别回收,并且使丸料可以再次利用的技术。抛丸机配有除尘器，可做到无尘、无污染施工，既提高效率，又保护环境。
第五章 施工方案
一． 施工工艺流程
1．施工工艺
搭设施工脚手架系统
1． 便于施工人员操作
2． 安全可靠
3． 不损坏设备

安全检查验收

返锈点表面处理
1． 砂轮机打磨至ST3级
2． 适当扩大打磨范围，将相邻防腐层拉毛，过渡区域打成斜坡
3． 将表面打磨灰尘清除

返锈点点补油漆及底漆
1． 油漆施工前保证施工区域清洁
2． 打磨区域点补底漆二道
3． 干燥养护12小时
4． 整个表面涂底漆二道

面漆
1． 底漆干燥、清洁
2． 面漆二道

拆除脚手系统
注意不要损害涂料防腐层

完工后养护1天后可以使用

2 施工要点
①返锈点表面处理

A

A
A
A
A
A
A
A
A

图1-1 点状或零星点 图1-2 密集多点或成片区域
图中A：表面返锈点
■ 返锈点打磨方法：
用电动砂轮机对返锈点区域进行打磨，如上图将返锈点分为三个打磨区域：黄色、红色及蓝色区域，分别按不同的要求进行打磨
■ 打磨标准：
黄色区域：砂轮机打磨除锈至ST3级，即钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和旧涂层等附着物，底材显露部分的表面应具有金属的光泽。
蓝色区域：砂轮机将原内防腐层表面打磨拉毛，即表面没有灰尘附着，无油脂、污垢等，保留的涂层表面被拉毛清洁。
红色区域：砂轮机将该过渡区域打出斜坡。
②油漆施工
● 油漆调配
本次修补使用的油漆材料是上海开林造漆厂的环氧富锌/无机富锌底漆及各色聚氨酯面漆
稀释剂：加入5%，不得超过10%
熟化时间：20分钟（20℃）
混合后使用时间：12小时（20℃）
复涂时间间隔：12小时
● 油漆的干燥和养护
油漆进行复涂施工时，要保证油漆在常温通风的状态下干燥12小时，2道油漆施工完毕后要对油漆进行养护，在常温通风条件下养护24小时后，就可以投入使用。常温条件是指温度15-25℃。
● 油漆施工的条件
环境温度5oC－40oC；
相对湿度不大于85％；
钢材温度必须高于露点3oC；
有大风、雾、霜时，或雨雪即将来临时，不得进行涂装施工。
● 油漆施工注意事项
油漆施工要确保： 施工区域内无火星
施工区域可以通风
油漆施工时施工区域内无产生粉尘漂浮的作业

第六章 工期保证措施

一、工期承诺
根据该工程的施工特点及难度，结合我公司的施工技术力量。我公司郑重承诺：我单位将保证该工程在正常施工条件下，保质保量地在要求工期内完成施工任务。
第七章 质量保证体系及措施

根据我单位对该项目工程施工特点及难度的把握以及我单位的施工实力，将确保其达到优良等级。在正常施工中，我单位将切实做到精心组织、精心施工，以质量第一和预防为主的原则，各级领导要重视质量，经常向施工人员宣传教育提高施工质量的重要性，并为此制定以下措施：
（1）、做好逐级技术交底工作，进行施工组织设计的编制，严格按照业主要求采购符合涂漆标准的合格油漆并进行检验，须在满足施工质量和效果的前提下，坚持按原样采购使用。
（2）、建立的效的质量管理系统，进行施工的技术交底和监督。另配备专职质量员，以利于及时发现问题并处理之。同时，我单位内部也将不定期地随时进行抽查。
（3）、加强验收制度。前道工序的工程质量必须达到并符合下道工序的顺利施工，切实做到管理到位。每道工序施工完毕必须在业主或监理认可后，方可开始下道工序的施工。坚持质监部门专业检查与工种互检相结合，做好隐蔽工程验收并将有关资料备案；接受质监部门和甲方有关部门对施工现场的监督，如发现问题应及时返工，直至达到质量要求。
（4）、严格执行国家施工验收规范和操作规程；凡属国家尚无明确施工规范和验收标准的项目，我们将充分尊重业主和监理单位的意见或意向，随时接受他们的检查，并做到一旦发现质量问题，立即加以纠正。
（5）、现场施工管理人员为质量第一负责人，凡发现不符要求及时纠正；
（6）、切实做好成品保护工作并派出专人对现场成品进行看管；
（7）、质量管理制度
A、贯彻ISO9000质量保证标准，质检部主管。
B、质检部对各施工项目的管理标准按国家行业规范及有关标准制订。
C、质检部参与材料的质量检查，按照国家有关行业标准进行检定。
D、公司质检部经常到施工现场与工地各施工负责人进行质量检查，并听取施工现场甲方及监理提出的质量意见。与甲方及监理定期开质量评定会，提出问题、解决问题，严把质量关。
E、施工部门应严格按照行业标准进行施工，在施工过程中遇到问题及时与质检部和主管项目的技术人员汇报，并作出整改意见方案。
F、积极配合和服从行业主管部门的指导和管理，积极听取意见，并严加改正。
（8）、材料及半成品检验制度
材料物资的管理是企业进行经济核算的重要基础工作，加强材料的质量、数量的检验和控制是延长产品的使用寿命和降低成本的重要关键。为此企业根据材料物资的管理工作量配备专职仓库保管员加强材料及半成品现场管理，严格把好材料质量、数量验收关，特制定如下制度：
A、严格限额领料，收发料具要及时入帐，保证手续齐全。
B、坚持中间核算，也就是在施工过程中分阶段进行材料使用的分检和核算，以便及时发现问题，防止材料超用。
C、及时进行现场清理，做到随做随清，每天清理现场，回收、整理余料，做到工完场清。在组织工料消耗与分析的基础上，按单位工程核算材料消耗，并分析原因总结经验，增收节约，降低造价。
D、加快周转材料的周转、利用、提高复用次数。
E、加强验收，在一般情况下要全数检查，防止供应中短缺物资现象。
F、严格控制来料的规格、材质、使其符合使用要求，一般材料可由材料员从外形判断，需要进行技术检验或进行物理化学试验的应向工程部汇报，由技术检验部门抽检。
第八章 安全施工的保证措施

一、安全生产管理原则
建立健全安全管理网络，落实安全责任制，认真贯彻执行“企业负责、行业管理、国家监察、群众监督”的安全生产管理体制。严格按标准组织施工生产，使本工程安全生产达到标准化、规范化。
全体人员贯彻“安全第一，预防为主”的方针，坚持“管生产必须管安全”和“谁主管、谁负责”的原则。严格遵循文明施工管理有关规定，加强安全施工管理，保证施工期间符合相关规定要求。
二、安全生产目标
确立本工程安全目标为：“安全生产无火警，无人身伤害事故”。
三、安全生产制度
1、 贯彻执行“安全第一，预防为主”的方针，坚持管生产，必须管安全的原则。建立健全以项目经理为责任第一人的安全责任制，制定各级人员的安全生产责任制，责任明确，落实到人。
2、 建立安全生产组织保证体系，制定本工程安全生产监督管理工作制度，组织落实各级分工负责的安全生产责任制。
3、 强化安全生产管理，加强安全生产意识教育，落实安全技术措施，在班组之间建立安全竞赛活动，设立流动红旗奖罚分明。
4、 项目经理部建立定期安全检查制度，并配备专职安全员，专人专职负责施工现场的日常安全工作和巡回监督检查工作，负责提出安全预防措施，杜绝安全事故的发生。
5、 项目经理部建立以项目经理为首的安全值班轮流制度，并做好安全记录。
6、 严格执行“安全生产六大纪律”，坚持每月召开全体职工安全会议和一周一次班组安全活动，指出安全隐患及改进措施，坚持每日十分钟的班前教育。
7、 坚持安全生产“三级教育”制度，未经教育培训或培训不合格的人员，不得上岗作业。
8、 施工人员在进入施工现场前，进行一次全面的医疗检查，对患有高血压、心脏病、癫痫病的人员严禁从事高空作业。
9、 坚持安全生产书面交底制度，凡新开的分部分项工程，专业负责人都应有针对性的安全技术交底记录并进行签字手续，其原件应交档案室存档。
10、 施工现场设置的安全防护设施未经许可任何人不得擅自拆除。
11、 对生产过程中检查出的安全问题及安全隐患应以书面形式通知有关人员或施工班组，并限期整改。
12、 机械及设备在使用之前应进行全面检查是否完好，如发现隐患应及时进行处理，否则不许使用，并按设备说明书进行定期保养。第九章 文明施工的保证措施

一、 文明施工及工地标准化管理计划
本工程将按文明工地验评标准要求和行业标准文明生产要求组织施工。各专业负责人对工地进行安全生产、文明施工、场容场貌、生活卫生检查、打分评定，确保本项目达到双标化文明工地的要求。
二、 文明施工保证措施
1、 项目经理是文明施工的第一责任人，全面负责整个施工现场的管理工作，各班组长负责各班组及施工工序或施工区域的文明施工管理工作，其他人员一律实行工种、岗位责任制，杜绝违章、违规操作。
2、 全体施工人员，服从业主驻地代表及有关监督单位的监督检查，服从管理，班组做到自产自清、日产日清、工完场清的标准化管理。
3、 公司提供统一的工作服、安全帽、工作卡、施工卡，注意工作服的整洁，保持公司形象；
4、 全体工作人员、施工人员进入工地必须穿工作服，配戴好安全帽、工作卡、施工卡，工作服、安全帽、工作卡三者缺一不得进入工地；
5、 制作品必须堆放整齐，领用材料不得随意抛撒；
6、 施工中产生的垃圾必须整理成堆，及时清运；
三、 文明建设措施
1. 开展文明教育，施工人员均应遵守文明规范。
2. 加强班组建设，有三上岗一讲评的记录，有良好的班容班貌。项目部给施工班组提供一定的活动场所，提高班组整体素质。
3. 工地现场做到道路畅通、平坦整洁，不乱堆乱放，无散落物，四周保持洁净，无散落的杂物。
4. 配合业主加强工地治安综合治理，做到目标管理、制度落实、责任到人。施工现场安全防范措施有力，重点要害部位防范设施有效到位。
5. 对施工现场的施工队伍及人员组织应情况明了，并建立档案卡片，对施工队伍加强法制教育。
6. 全体工作人员、施工人员进入工地必须穿带统一的工作服，配戴好安全帽、工作服、安全帽、工作卡三者缺一不得进入工地；注意工作服的整洁，保持公司形象。
