二次衬砌施工作业指导书.doc

上传人:胜**** 文档编号:689889 上传时间:2024-02-02 格式:DOC 页数:13 大小:117.50KB
下载 相关 举报

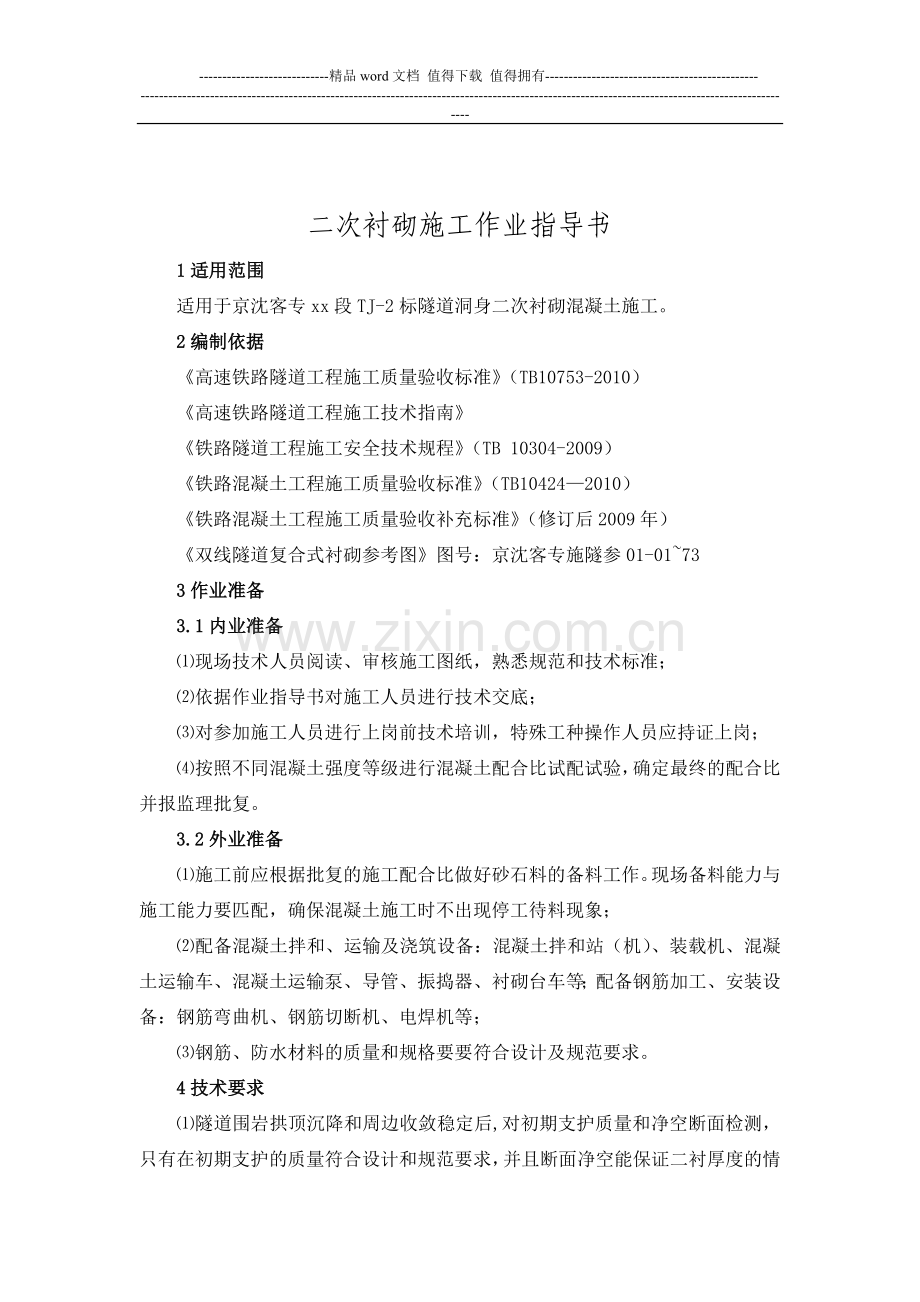

二次衬砌施工作业指导书.doc_第1页
第1页 / 共13页
二次衬砌施工作业指导书.doc_第2页
第2页 / 共13页
点击查看更多>>
资源描述
----------------------------精品word文档 值得下载 值得拥有---------------------------------------------- ---------------------------------------------------------------------------------------------------------------------------------------------- 京沈客专xx段xx-2标xx隧道 (DKxxx+260~DKxxx+040) 二次衬砌施工作业指导书 编 制: 复 核: 审 核: 中铁十二局集团有限公司京沈客专xx段xx-x标三工区项目部 2014年7月27日 二次衬砌施工作业指导书 1适用范围 适用于京沈客专xx段TJ-2标隧道洞身二次衬砌混凝土施工。 2编制依据 《高速铁路隧道工程施工质量验收标准》(TB10753-2010) 《高速铁路隧道工程施工技术指南》 《铁路隧道工程施工安全技术规程》(TB 10304-2009) 《铁路混凝土工程施工质量验收标准》(TB10424—2010) 《铁路混凝土工程施工质量验收补充标准》(修订后2009年) 《双线隧道复合式衬砌参考图》图号:京沈客专施隧参01-01~73 3作业准备 3.1内业准备 ⑴现场技术人员阅读、审核施工图纸,熟悉规范和技术标准; ⑵依据作业指导书对施工人员进行技术交底; ⑶对参加施工人员进行上岗前技术培训,特殊工种操作人员应持证上岗; ⑷按照不同混凝土强度等级进行混凝土配合比试配试验,确定最终的配合比并报监理批复。 3.2外业准备 ⑴施工前应根据批复的施工配合比做好砂石料的备料工作。现场备料能力与施工能力要匹配,确保混凝土施工时不出现停工待料现象; ⑵配备混凝土拌和、运输及浇筑设备:混凝土拌和站(机)、装载机、混凝土运输车、混凝土运输泵、导管、振捣器、衬砌台车等;配备钢筋加工、安装设备:钢筋弯曲机、钢筋切断机、电焊机等; ⑶钢筋、防水材料的质量和规格要要符合设计及规范要求。 4技术要求 ⑴隧道围岩拱顶沉降和周边收敛稳定后,对初期支护质量和净空断面检测,只有在初期支护的质量符合设计和规范要求,并且断面净空能保证二衬厚度的情况下才能进行二衬施工; ⑵二衬台车就位前,要检查防水板、环向、纵向排水盲管安装质量,确保防排水系统完善、畅通,检查衬砌钢筋(如果有)的焊接质量; ⑶衬砌模板台车的加工必须符合设计和规范要求的尺寸,并经验收合格后方可投入使用。 5施工工艺流程 二次衬砌施工工艺流程见图5-2-1。 图5-2-1 二次衬砌施工工艺流程图 6施工要求 6.1仰拱施工 ⑴仰拱施工应符合下列规定: ①仰拱应紧跟开挖面施做,尽快形成封闭环。Ⅴ级软弱围岩不稳定围岩施工时,仰拱距开挖面应不超过35m。 ②仰拱宜超前拱墙二次衬砌施做,其超前距离最小为35米。 ③仰拱施做应选择分段一次成型,保证仰拱整体稳定。 ④仰拱施工缝和变形缝处应做防水处理。 ⑵仰拱填充施工应符合下列规定: ①仰拱填充严禁与仰拱同时施工。 ②仰拱填充宜在仰拱混凝土终凝后施做。 ⑶仰拱、仰拱填充作业要点 ①清理基底的浮石、杂物、泥浆和积水,检查隧底开挖成型和开挖净空,超挖部分采用同级混凝土回填。 ②做好仰拱基底检查,对基底刚度不均匀的地段,应及时向设计单位反映,进行设计变更,以便采取过渡性处理措施,保证隧底工程质量。 ③如遇断层破碎带或隧道底部为松散、夹软塑状的黏土或砂黏土等沉积物,为了防止运营过程中结构产生固结沉降,应加强对隧底的处理。 ④钢筋混凝土仰拱地段,钢筋骨架应固定牢固,以保证钢筋安装位置准确。 ⑤施工缝处理措施:仰拱及填充每环施工缝间进行凿毛并加接茬钢筋进行连接,并按设计要求做防水处理。 ⑥及时浇筑填充混凝土,既保证仰拱不被施工车辆破坏,又能起到支撑下部结构,避免隧道底鼓而造成隧道病害的目的,同时有利于文明施工。 6.2衬砌施工 6.2.1衬砌台车 ⑴衬砌台车模板用钢板(t=10mm)制成。按照施工实际,专门设计、加工台车,模板台车应具有足够的动荷载刚度和强度,安全系数大于动载荷的1.6倍以上,行走系统应具备足够的牵引力和牢固的结构,钢轨采用43kg/m以上作为行走轨道。 ⑵衬砌台车长度:采用12.2m台车。 ⑶模板台车侧壁作业窗口分层布置,层高不宜大于1.5m,每层设置4个窗口,窗口净空为480×530mm,并设有相应的混凝土输送管支架或吊架。 ⑷台车顶模设置通气孔,拱顶部预留4个注浆孔;拱顶部应具有整体性,以实现顶缸的同步或单步升降;侧模单侧应具有较高的整体性,各丝杠支点具有较高的承压强度。 ⑸整体台车应具有在坡道上衬砌时的抗溜坡性能和抗上浮性能。 ⑹模板台车加工制作后,必须在制造厂进行试拼装初验收,确保满足设计要求。工地现场组装后,应对模板台车进行验收,验收内容包括设计图纸、结构计算资料、附属配件设备等内容,确认达到设计要求后,方能开展衬砌作业。 ⑺模板拼装检查后应进行防锈处理,防锈处理面应打磨干净,无焊渣、毛刺、飞边等。 6.2.2防排水施工要求 ⑴洞内堆放材料、工具应远离已经铺好防水板的地段,严禁在堆放好的防水材料上来回走动。 ⑵防水板施工时严禁吸烟,钢筋焊接作业时,应设临时挡板防止机械损伤和电火花灼伤防水板。 ⑶挡头版的支撑物在接触到塑料防水板处必须加设橡皮垫层。 ⑷衬砌浇筑中应特别注意振捣引起的防水板破坏,避免振捣棒直接接触防水板,插入式振动棒变换位置时应竖向缓慢拔出,不得仓内平拖,发现损伤应立即修复。 ⑸洞身于横通道、避车洞、斜井等接触口处的防水板铺设与连接处应精心施工,迎水面要平顺不得形成水囊、积水槽。 ⑹防水板铺设检查有无烤焦、焊穿、假焊和漏焊,焊缝宽度是否符合设计要求,焊缝外观是否均匀连续,表面平整光滑,有无波形断面。 ⑺防水板的搭接焊缝质量应按照充气法检查将5号注射针与压力表相连,用打气筒进行充气,当压力表到0.25Mpa时停止充气,保持15min,压力下降在10%以内,说明焊缝合格;如压力下降过快,说明焊缝不严。用肥皂水涂在焊缝上,有气泡的地方需重新补焊。 ⑻中埋式止水带安装时,确保位置准确、固定牢靠。 ⑼排水盲管按照设计要求布置,在初期支护面渗漏水严重地点加密盲管布置,涌水量大的特殊地点采用埋管引排。 6.2.3混凝土配料、拌和与运输 采用经监理工程师批准且同时满足所要求脱模时强度和设计基准强度的合理配合比,水灰比应根据抗压强度、抗冻害性、对化学作用的耐久性、水密性等决定。单位用水量在作业容许范围内,应尽可能小。衬砌混凝土为泵送混凝土,坍落度应控制在15~18cm为宜。为防止材料分离,尽量减少单位水量,提高和易性,利于混凝土输送。 混凝土的拌和必须采用强制式搅拌机搅拌,电脑控制拌和,拌和时间不少于90s。要求拌和均匀,颜色一致。 混凝土运输采用混凝土搅拌运输车。在运输过程中自行旋转搅拌,保证混凝土不发生离析、漏浆和泌水现象,在运输能力控制上,应根据混凝土输送泵输送能力和运输能力相匹配控制,尽量缩短运输时间。 6.2.4混凝土浇筑 ⑴混凝土采用混凝土输送泵灌注。混凝土应对称、分层浇筑,分层捣固。混凝土浇筑中两侧混凝土浇筑面高差宜控制在50cm以内,同时应合理控制混凝土浇筑速度,浇筑混凝土时不得直接冲向防水板面流至浇筑位置,以防混凝土离析。 ⑵振捣器宜采用插入式振动器。插入式震动棒在混凝土中移位时,应竖向缓慢拔出,不得在混凝土仓内平拖。泵送下料口应及时移动,不得用插入式振捣棒将下料口处堆积的拌和物推向远处,振捣时间宜为10~30s。 ⑶混凝土浇筑过程中,若因故中止,间歇时间应尽量缩短,宜在前层混凝土凝固之前,并尚能将振动器插入前层混凝土工作,时间不能超过2h。 6.2.5混凝土拆模与养护 ⑴在初期支护变形稳定后施工的,二次衬砌混凝土强度应达到8.0MPa以上,方可拆模。 ⑵初期支护未稳定,二次衬砌提前施做时混凝土强度应达设计强度的100%。方可拆模。 ⑶特殊情况下,应根据试验及监控量测结果确定拆模时间。 ⑷二次衬砌拆模后必须进行养护。养护过程中,根据混凝土温度与气温的差别变化,及时采取措施,控制混凝土的升温和降温速率。条件许可时,宜采用洒水养护,但在混凝土发热阶段宜采用喷雾养护,避免混凝土表面温度骤然变化。 7 劳力组织 ⑴劳动力组织方式:采用架子队组织模式。 ⑵施工人员应结合施工方案、机械、人员组合、工期要求进行合理配置。 表7.2.1 人员配置数量及职责 序号 职务 人数 负责项目及工作内容 1 管理人员 1 队长负责现场施工组织协调以及班前点名和安全教育。 2 现场工程师 6 隧道主管工程师及技术员负责隧道二衬施工的技术工作;项目部部物资部长及现场材料员段负责所需材料的进场工作;试验员负责相关材料等试验工作。测量员负责二衬测量、复测工作。 3 熟练工人 16 4名作业人员负责止水带、止水条安装作业;6名作业人员负责混凝土分散及振捣;拌合站司机2人,混凝土输送车司机4人,装载机司机2人。 4 质量控制及相关资料填写 2 质检工程师段胜荣负责对二次衬砌浇筑、止水带、止水条施工进行质量有效性监控; 隧道质检工程师对施工时质量验收和资料表格的填写。 8材料要求 8.1钢筋 钢筋购入前必须对生产厂家进行评审,发送到施工现场的钢筋必须附有出厂合格证明或试验报告单,试验室对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率试验,其质量和规格必须符合设计要求,力学性能符合国家标准规定,合格后可用于工程施工。 钢筋在运输过程中,防止锈蚀、污染和避免压弯。装卸钢筋时不得从高处抛掷。 保管时工地要设料库或料棚,必须对钢筋的品种、炉号、牌号分清,存放时分批存放,并挂牌标识。存放库房四周挖掘排水沟,保持地面干燥,钢筋堆放必须离开地面大于30cm,防止钢筋锈蚀,存放钢筋的库房,不能存放酸性、油、盐之类物品,远离有害气体,以免污染或腐蚀钢筋。 8.2水泥 ⑴优先选用具有保水性好、泌水性小的水泥,能使砼在泵送中不产生离析和泌水现象。 ⑵根据砼的“可泵性”,水泥用量要适当,水泥用量过小会增大磨擦阻力,易使砼离析堵管,降低泵送效率;水泥用量过大会增加砼粘性,也会增加摩擦阻力。每立方混凝土中的水泥用量(含掺合料)不宜小于300kg。 8.3骨料 ⑴粗骨料的最大粒径应与所用输送管的管径相适应,碎石最大粒径与输送管内径之比不宜大于1:3;卵石不宜大于1:2.5。 ⑵超过上述限定的粗骨料不宜超过粗骨料总量的1%,且应分散于粗骨料之间。 ⑶细骨料宜用中砂,粒径小于0.315mm颗粒所占的比例宜为15%~20%。 ⑷根据“可泵性”要求通过试配选择最佳砂率,一般是在0.35~0.45之间。砂率过小砼易产生离析,增大摩擦阻力;砂率过大虽有利于润滑,但水泥用量增大,提高费用。 8.4水 用水采用饮用水或经检验合格的水。 8.5掺合料 掺用的泵送剂、缓凝性外加剂、粉煤灰等掺合料的品质应符合国家现行标准的规定。 9、设备机具配置(格式) 设备机具配置见表9.1.1 表9.1.1 机械设备配置表 序号 名称 规格型号 单位 数量 1 混凝土输送泵 60m3/h 台 2 2 混凝土运输车 8m3 台 3 3 自动计量拌合站 90m3/h 台 1 4 液压衬砌台车 12m 台 1 5 防水板、钢筋台架 12m 台 1 6 电焊机 BX1-500 台 3 7 装载机 ZLC50 台 1 8 仰拱栈桥 自制简易12m 台 2 9 钢筋弯曲机 GW-40 台 1 10 钢筋切断机 GQ-40 台 1 11 附着式振捣器 台 8 12 插入式振捣器 ZN50 台 4 10质量控制与检验 10.1质量控制 10.1.1原材料控制 ⑴对钢筋、水泥、以及外加剂等进行招标选购,每次进厂的材料必须进行检查。 检验方法:按照《砼用钢第二部分:热轧带肋钢筋》GB1499.2-2007、《砼用钢第一部分:热轧光圆钢筋》GB1499.1-2008、《硅酸盐水泥、普通硅酸盐水泥》(GB175)、《混凝土外加剂》(GB8076)、《混凝土应用技术规范》(GB50119)的相关规定对钢筋、水泥、外加剂进行试验检验。 ⑵对砂、石等地材每次进场,由现场试验员取样送往试验室进行检查。 检验方法:按照《普通混凝土用砂质量标准及检验方法》JGJ52以及《普通混凝土用砂、石质量检验方法》的要求测定砂含泥量、泥块含量、石颗粒级配、压碎指标值、针片状颗粒含量等进行试验检测。 10.1.2混凝土质量控制 混凝土拌制前,测定砂、石含水率,根据测试结果和理论配合比调整材料用量,提出施工配合比。 检验方法:砂、石含水率测试。 标准:每工作班不少于一次,根据情况适当加密测试频率。 10.1.3钢筋绑扎质量控制 钢筋安装过程中,技术人员现场指导,对安装间距不均的立即重新调整,确保钢筋间距均匀。 检验方法:检查现场施工记录,现场观察,并对已绑扎完毕每模二衬同一排中受力钢筋水平间距以及上下排钢筋间距尺量两端、中间各一处。分部钢筋、箍筋间距尺量连续3处。钢筋保护层厚度尺量两端中间各2处。 标准:上下排钢筋间距允许偏差±15mm;同一排中受力钢筋水平间距拱部允许偏差±10mm;边墙允许偏差±20mm;分部钢筋间距允许偏差±20mm;箍筋间距允许偏差±20mm;钢筋保护层厚度允许偏差(-5mm,+10mm)之间。 10.1.4二衬几何尺寸控制 二衬厚度必须满足设计要求,二衬施工前,使用断面仪测定初支净空,确保二衬厚度。 检验方法:测量净空断面与开挖轮廓比较,必要时采用钻孔抽样无损检测方法检查衬砌厚度,钻孔检查每个断面应从拱顶沿两侧不少于5点。 10.2质量检验 10.2.1原材料及成品、半成品质量检验 ⑴水泥、細骨料、粗骨料、外加剂等的选用必须符合设计要求,各原材料进场必须取样检验合格方可投入使用。 ⑵钢筋品种、级别、规格、数量必须符合施工图要求,各力学性能实验必须合格。 ⑶拌制混凝土须采用饮用水,当采用其他水源时,必须试验合格。 ⑷模板台车的形式、结构、长度、强度、刚度等必须符合设计及相关规定。 ⑸防水板、土工布、盲管的规格、型号、质量等必须符合设计要求,并取样检验合格。 10.2.2台车就位、钢筋和混凝土表面质量检验标准 ⑴模板台车安装允许偏差和检验方法见表10.2.1。 表10.2.1 模板台车安装允许偏差和检验方法表 序号 项 目 允许偏差(mm) 检验方法 1 边墙角平面位置及高程 ±15 尺量 2 起拱线高程 ±10 尺量 3 拱顶高程 +10、0 水准测量 4 模板表面平整度 5 2m靠尺和塞尺 5 相邻浇筑段表面高低差 ±10 尺量 ⑵钢筋加工允许偏差和检验方法见表10.2.2。 表10.2.2 钢筋加工允许偏差和检验方法表 序号 名 称 允许偏差(mm) 检验方法 1 受力钢筋顺长度方向的全长 ±10 尺量 2 弯起钢筋的弯折位置 20 尺量 3 箍筋内净尺寸 ±3 尺量 ⑶混凝土结构外形尺寸允许偏差和检验方法见表10.2.3。 表10.2.3 混凝土结构外形尺寸允许偏差和检验方法表 序 号 项 目 允许偏差(mm) 检验方法 1 边墙平面位置 ±10 尺量 2 拱部高程 +30,0 水准测量 3 边墙、拱部表面平整度 15 2m靠尺检查或自动断面仪测量 11安全及环保要求 11.1安全要求 二次衬砌施工过程危险源辨识及应对措施见表11.1.1。 表11.1.1 二次衬砌施工易发事故及应对措施表 序号 危险源辨识 应对措施 1 原材料供应不足 根据每月的计划,提前备足原材料,并考虑一定预备材料。做好每周材料消耗的统计。 2 材料的混淆 成品采用分开堆放的方式 3 钢筋材料的污染、锈蚀 对钢筋存放场地进行平整,并采用方木垫平防止钢筋污染锈蚀。 4 钢筋加工尺寸要求不符合要求 加强钢筋工人的业务培训,熟悉钢筋机械的构造、性能和用途,并使其掌握工艺标准;严格按照标准要求验收。 5 钢筋加工机具伤人 在施工前,对作业人员进行安全作业教育;作业时,必须佩带劳保用品;并定期检查加工机具的良好性;机械明齿轮、皮带轮等高速运转部分,必须安装防护罩或防护板;施工现场有针对性设置安全警告标识。 6 触电事故 衬砌台车、工作台架上施工、照明用电采用安全电压。 7 施工人员高空坠落及坠物伤人 严格按高空作业安全技术交底进行施工,施工人员进入工地必须戴好安全帽,高空作业人员要系好安全带,在危险区域设置明显的安全警告标识。台车上不得堆放料具。工作台上应铺满木板。并设安全栏杆。 8 钢筋变形、坍塌 钢筋构件绑扎牢固,以防止发生整体构件或连接铁件碰撞伤人、构件坠落等事故。 9 车辆撞击衬砌台车及简易台架 在衬砌台车(或作业台架)作业地段设置“慢行”标志,台车(台架)两端设置红色显示灯。 11.2环保要求 二次衬砌施工环境因素辨识及应对措施见表11.2.1。 表11.2.1 二次衬砌施工环境因素辨识及应对措施表 序号 环境影响因素辨识 应对措施 1 粉尘污染 1、在拌和场地及洞内施工位置洒水降尘;2、加强通风,改善洞内环境; 2 废弃物 运到当地环保部门指定的地点弃置 3 污水及废水 每循环施工完毕后严禁在现场或路上清洗混凝土输送车,必须回到拌合场地内清洗,生产污水必须经过沉淀过滤后方可排放;
