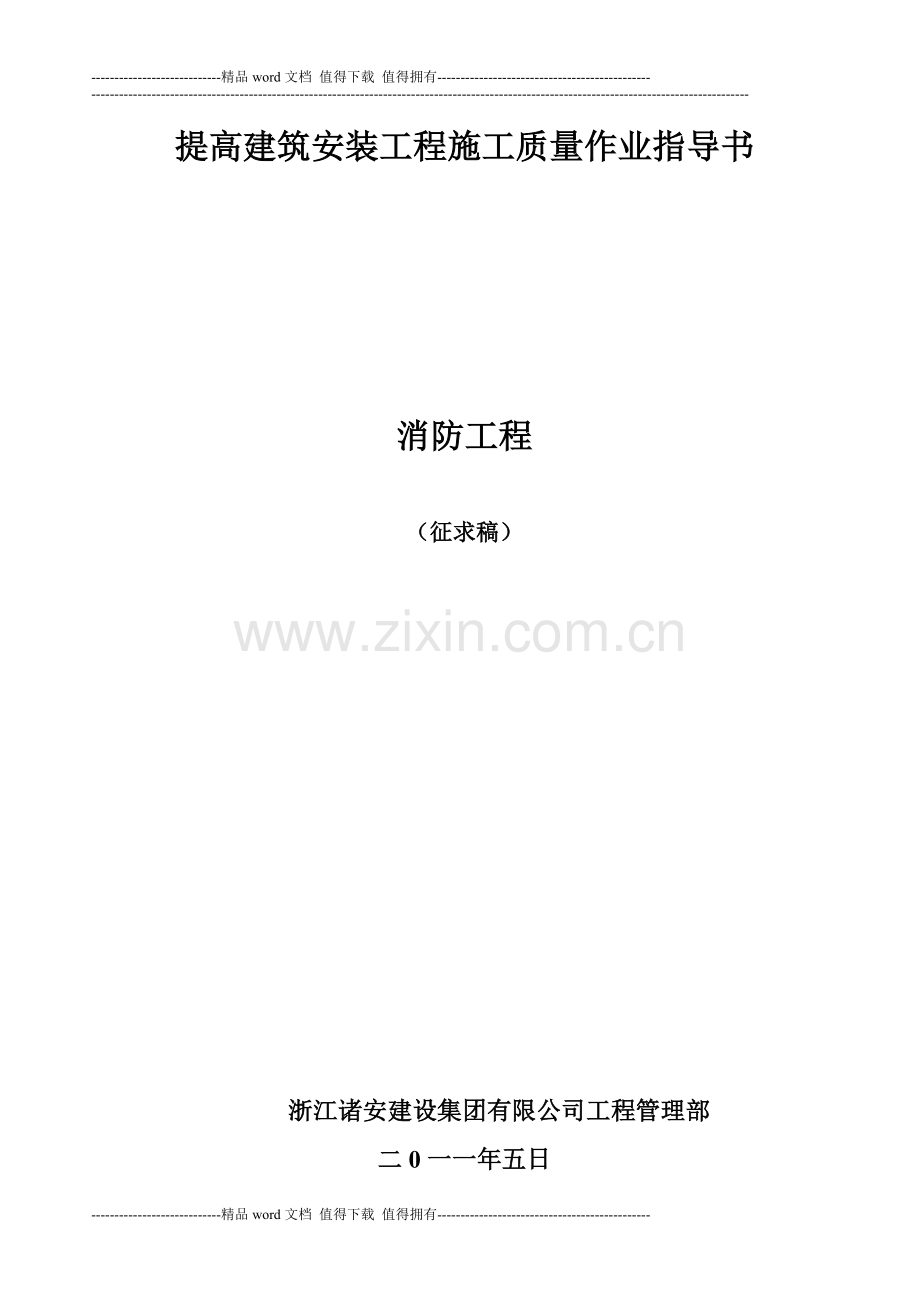

提高建筑安装工程施工质量作业指导书

消防工程

（征求稿）

浙江诸安建设集团有限公司工程管理部
二0一一年五日
第五部分 自动喷水灭火系统管道工程
一、 基本规定
1、管道系统的布置和工艺流程应符合施工设计要求。
2、消防管道系统安装用材料的进场验收除有特殊要求的规定在以下条款中进行描述外，其余同第一部分的规定。
3、消防管道系统的管架制作、管架与建筑物间的固定、管道间与设备、阀门间的连接除有特殊要求外在以下条文中描述，其余可参照第一部分执行。
4、自动喷水灭火系统中报警系统及联动控制的安装见第七部分的规定；系统中的设备安装（包括静设备和动设备）见第九部分的规定。
二、管架安装
1、管道支架或吊架之间的距离不应大于下表的规定
管道支架或吊架之间的距离
公称直径（mm)
25
32
40
50
70
80
100
125
150
200
250
300
距离（m)
3.5
4.0
5.0
5.0
6.0
6.0
6.5
7.0
8.0
9.5
11.0
12.0
2、 管架的安装位置不应妨碍喷头的喷水效果，管架与喷头间距不宜小于300mm,与末端喷头之间不宜大于750mm.
3、 配水支管每一直管段，相邻两喷头间的吊架至少有一个，吊架的间距不宜大于3.6m。
4、 当配水管道的公称直径大于50mm；每一段配水管至少设置一个防晃支架，且防晃支架的间距不宜大于15m; 当一段管道改变方向时，亦应增设防晃支架。
5、 垂直安装的配水干管除中间有管卡固定外，还应在其始端和终端设防晃支架，中间离楼面或地面的距离宜为1.5—1.8mm
三、 管道安装
1.热镀锌的钢管应采用螺纹、沟槽或法兰连接。
2、机械三通开孔间距不应500mm，机械四通开孔间距不应小于1000mm，采用机械二通或四通进行主管连接时，支管的最大允许管径如下表示。
三通、四通连接最大允许管径
主管直径（mm)
50
65
80
100
125
150
200
250
支管直径
（mm)
机械三通
25
40
40
65
80
100
100
100
机械四通
——
32
40
50
65
80
100
100
3、 配水干管（立管）与配水管（水平管）连接，应采用沟槽式管件，不应采用机械三通。
4、 水泵房内的埋地管道连接应采用挠性接头。
5、 螺纹连接的管道变径时，宜采用异径接头；管道弯头处不应采用补心变径；三通上变径只能用一个补心；四通上变径；补心不宜超过两个；公称直径大于50mm的管道不宜装有活接头。
6、 管道横向安装宜有0.002—0.005的坡度，坡向排水管；当局部区域难以利用排水管将水排净时，应有相应排水措施，即当喷头数量少于或等于5只时，可在管道低处凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。
7、 配水干管、排水管应做红色或红色环圈标志。红色环圈标志宽度不应小于200mm，间隔不宜4m，在一个独立的单元内环圈不宜少于2处。
四、 喷头安装
1、 喷头表面严禁有附加的任何装饰性涂料。
2、 喷头的框架、溅水盘发生变形或释放元件有损伤，应采用相同规格、型号的喷头进行更换。
3、 安装在易受机械损伤的喷头，应加设防护罩。
4、 喷头安装的位置、溅水盘与吊顶、门窗、洞口或障碍物的距离应符合设计要求；当溅水盘高于附近梁底，或高于宽度小于1.2m的通风管、排管、桥架腹面时，其最大垂直距离符合施工及验收规范规定。
5、 当梁、通风管、排管、桥架等宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。
6、 当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器。
7、 当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合施工及验收规范规定。
8、 喷头的安装记录时间应在系统试验时间之后。
五、 报警阀组安装
1、 报警阀组安装应在供水管网试压、冲洗合格后进行。
2、 报警阀组的安装位置应符合施工设计图纸要求，如图纸中无明确尺寸标注，则其安装位置应便于操作，距室内地面高度宜为1.2m ；两侧距墙不应小于0.5m ,正面距墙不应小于1.2m ,报警阀组本体凸出部位之间相距不应小于0.5m。
3、 报警阀组的附件安装应符合下列规定：
1） 压力表应安装在报警阀上便于观测的位置。
2） 排水管和试验阀应安装在便于操作的位置。
3） 水源控制阀的安装应便于操作，且应有明显开闭标志和可靠的锁定设施。
4） 报警阀与管网间的管段上，应安装控制阀、压力和流量仪表及排水管组成检测装置，其过水能力与系统过水能力一致。
5） 干式报警阀组、雨淋阀报警阀组应安装检测时水流不进入系统管网的信号控制阀门。
4、 湿式报警阀组安装尚应符合下列规定：
1） 报警阀组前后的管道能顺利充满水，水压波动时，水力警铃不应发生误报。
2） 报警水流通路上的过滤器应安装延时器前，其位置要便于排渣操作。
5、 干式报警阀组安装尚应符合下列规定：
1） 应安装在不会发生冰冻的场所。
2） 安装结束，向报警阀气室内注入高度50—100mm的清水。
3） 充气连接管管径不应小于15mm，其与报警阀的接口在阀气室水位以上部位，充气连接管装有截止阀止回阀。
4） 安全排气阀应安装在气源与报警阀之间，且应靠近报警阀。
5） 加速器应安装在靠近报警阀的位置，且应有防止水进入加速器的措施。
6） 低气压预报警装置应安装在配水管一侧。
7） 报警阀充水一侧和充气一侧、充气压缩机和储气罐上、加速器上均应安装有压力表。
6、 雨淋阀组的安装应符合下列规定：
1） 雨淋阀组的开启采用电动和手动或传动管，其装置安装应安全可靠。
2） 预作用系统雨淋阀组后的管道若需充气，其安装应按干式报警阀组有关要求执行。
3） 雨淋阀组的观测仪表和操作阀门的安装位置应符合设计要求，并应便于观测或操作。
4） 雨淋阀组手动开启装置的安装位置在发生火灾时应能安全开启和便于操作。
六、 管网其他组件安装
1、 消防水泵接合器安装
1） 安装的位置应便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池距离宜为15—40m。
2） 自动喷水灭火系统的接合器与消火栓系统的接合器有永久性固定的区别标志，并有分区标志。
3） 地下式的接合器应有铸就“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的永久性固定标志。
4） 地下式接合器的进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。
5） 地下式接合器井应有防水利排水措施。
6） 距地面为0.7m,与墙面上的门、窗、孔、洞等的净距离不应小于2m，且不应安装在玻璃幕墙的下方。
2、 水流指示器安装应在管道试压冲洗合格后进行。其电器元件垂直安装在水平管道的上侧，动作方向和水流方向一致，水流指示器的浆片、膜片应动作灵活，不应与管壁发生碰擦。
3、 压力开关应垂直安装在通往水力警铃的管道上，对开关本体不应在安装中拆装改动。
4、 水力警铃应安装在公供通道或值班室附近的外墙上，且有检修测试用的阀门，水力警铃与报警阀组的接管为公称直径20mm热镀锌钢管，其长度不宜大于20m，启动的铃声强度不应小于70dB。
5、 管网末端试水装置和试水阀安装应便于检查、试验，并应有相应排水能力的排水设施。
6、 信号阀应安装在水流指示器前的管道上，与水流指示器的距离不宜小于300mm。
7、 减压阀安装
1） 减压阀应在管网试压冲洗合格后安装。
2） 减压阀前应清除阀内异物，外观无机械损伤，阀外控制管路及导 向阀各连接件无松动现象，阀体水流标志与供水管网水流方向一致。
3）减压阀进水侧应安装过滤器。
4）可调式减压阀宜水平安装，阀盖向上；比例式减压阀宜垂直安装，当水平时，单呼吸孔减压阀其孔口应向下，双呼吸孔减压阀其孔口呈水平位置。
5）如减压阀本体无压力表，则应在其前后相邻部位安装压力表。
8、多功能水泵控制阀安装
1）应在供水管网试压冲洗合格后安装。
2）主阀各部件应完好，紧固件齐全不松动，各连接管路完好，接头紧固。外观无机械损伤，并应消除阀内异物。
3）水流方向标志应与供水管网水流方向一致。
4）如其出口安装其他控制阀时，应两者保持一定间距，以便于维修和管理。
5）多功能水泵控制阀宜水平安装，且阀盖向上，如阀本体无压力表，则应在其前后相邻部位安装压力表。
9、倒流阀防止器安装
1）应在供水管网试压冲洗合格后安装。
2）不应在倒流防止器进口前安装过滤器，也不应使用带过滤器的倒流防止器。
3）安装位置便于调试和维护，一般应水平安装，如垂直安装排水口应配备专用万头。
4）倒流防止器两端均应安装有闸阀，而且至少一端应安装挠性接头。
5）倒流防止器上的泄水阀不宜反向安装，泄水阀有采用取间接排水方式，其排水管不应直接与排水管（沟）连接。
6）首次启用倒流防止器时，应关闭出水闸阀，缓慢打开进水闸阀，待阀腔充满水后，再缓慢开启出水闸阀。
七、管网系统试压
