别墅外架工程施工方案.doc

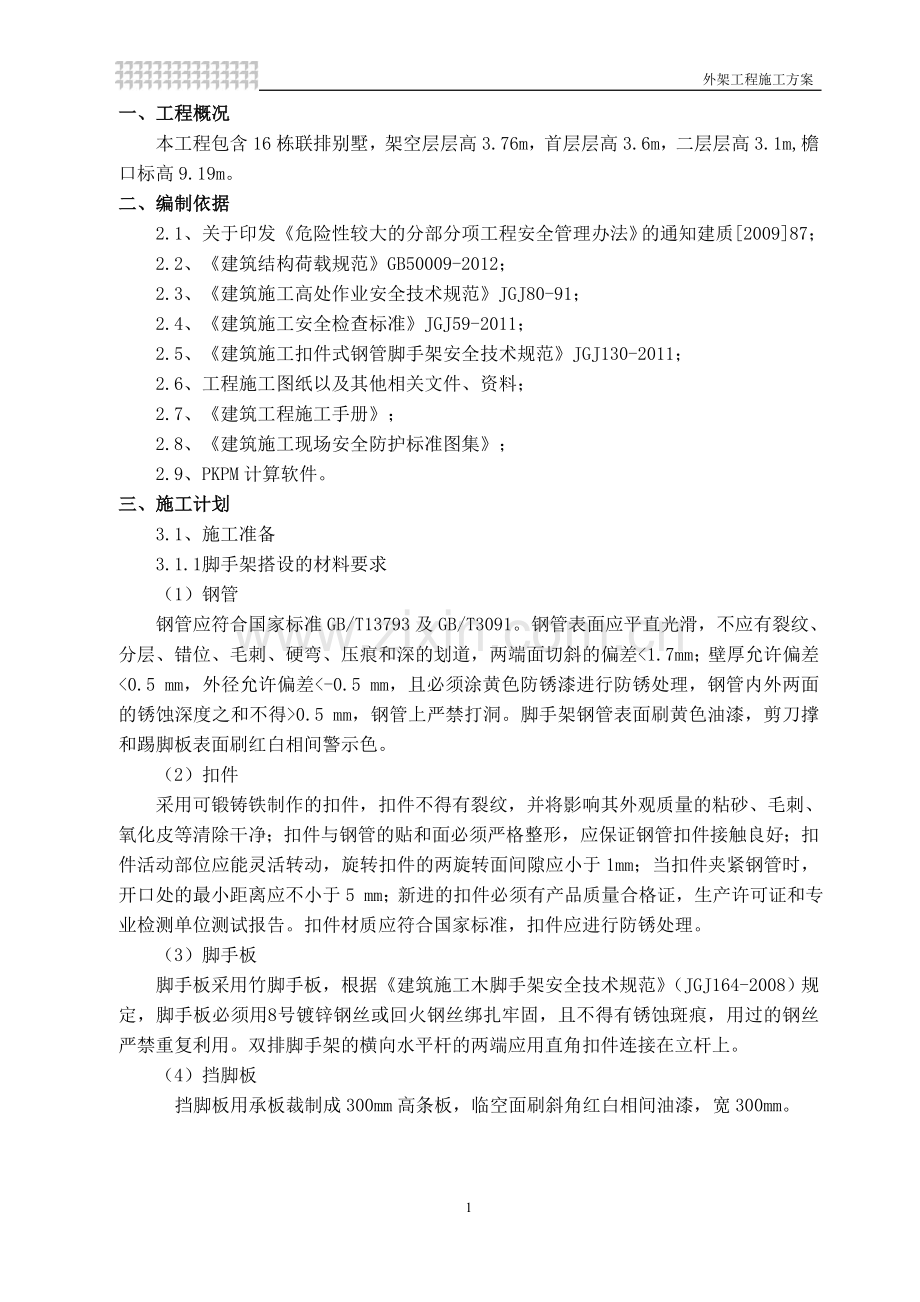

外架工程施工方案目录一、工程概况1二、编制依据1三、施工计划1四、施工工艺技术2五、脚手架的安全维护设置6六、技术重点分析9七、脚手架的检查与验收10八、脚手架的拆除11九、脚手架搭设的安全管理11十、脚手架使用与保护13十一、脚手架监控与监测措施13十二、应急预案14十三、计算书19一、工程概况本工程包含16栋联排别墅，架空层层高3.76m，首层层高3.6m，二层层高3.1m,檐口标高9.19m。二、编制依据2.1、关于印发危险性较大的分部分项工程安全管理办法的通知建质200987；2.2、建筑结构荷载规范GB50009-2012；2.3、建筑施工高处作业安全技术规范JGJ80-91；2.4、建筑施工安全检查标准JGJ59-2011；2.5、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；2.6、工程施工图纸以及其他相关文件、资料；2.7、建筑工程施工手册；2.8、建筑施工现场安全防护标准图集；2.9、PKPM计算软件。三、施工计划3.1、施工准备3.1.1脚手架搭设的材料要求（1）钢管钢管应符合国家标准GB/T13793及GB/T3091。钢管表面应平直光滑，不应有裂纹、分层、错位、毛刺、硬弯、压痕和深的划道，两端面切斜的偏差1.7mm；壁厚允许偏差0.5 mm，外径允许偏差0.5 mm，钢管上严禁打洞。脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色。（2）扣件采用可锻铸铁制作的扣件，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；当扣件夹紧钢管时，开口处的最小距离应不小于5 mm；新进的扣件必须有产品质量合格证，生产许可证和专业检测单位测试报告。扣件材质应符合国家标准，扣件应进行防锈处理。（3）脚手板脚手板采用竹脚手板，根据建筑施工木脚手架安全技术规范（JGJ164-2008）规定，脚手板必须用8号镀锌钢丝或回火钢丝绑扎牢固，且不得有锈蚀斑痕，用过的钢丝严禁重复利用。双排脚手架的横向水平杆的两端应用直角扣件连接在立杆上。（4）挡脚板挡脚板用承板裁制成300mm高条板，临空面刷斜角红白相间油漆，宽300mm。（5）安全网本工程采用密目式安全网，其构造要求必须符合安全网（GB5725-2009）规范要求，同时必须执有安检部门的准用证和出厂检验合格证。3.1.1人员准备根据各栋施工顺序，合理安排外架搭设人员，保证每栋外架搭设时人员数量不少于10人。3.2、施工技术交底工作：（1）立杆距地200mm加设扫地杆；（2）小横杆伸出外立杆尺寸统一为100mm；（3）立杆底部垫板采用18厚层板，层板上垫5090木枋。（4）外架高出坡屋面1.5m，高出平屋面1.2m。四、施工工艺技术根据本工程的工程特点和现场条件，别墅外架采用双排钢管扣件式脚手架。4.1、搭设参数：4.1.1内立杆距结构边为300mm,立杆纵距1.5m、横距（中对中）0.8m；大横杆步距1.8m，落地架扫地杆离地面起200mm。别墅结构首层存在部分雨棚挑板，该处内立杆顶至挑檐底，外立杆由挑檐外边向上伸出。在阳台露台处架体随结构进行搭设，搭设参数同上所述。在屋面处挑檐位置，外架搭设时外侧立杆避开挑檐，沿挑檐外侧进行搭设，内立杆顶至屋檐挑板底部。在大横杆与立杆交点必须设置小横杆，小横杆设置在大横杆的下面，架体小横杆中间加设一道垫脚杆，上铺脚手板。小横杆伸出外立架外侧尺寸统一为100mm。作业层设挡脚板高300mm，刷红白油漆。施工作业层下部3040cm处，与外架架体间隙处挂安全平网。4.1.2剪刀撑采用单杆剪刀撑，剪刀撑斜杆与水平面的交角为4560，两端用旋转扣件与脚手架立杆进行连接固定。为了安全，搭设剪刀撑时操作人员要站在脚手架里面。剪刀撑刷红白油漆，宽500mm。4.1.3连墙点：本工程各单体外架均采用预埋钢管双扣件连接方式；连墙点的布置在每个转角处布置一道，并从转角处开始每三跨（4.5m）布置一道。竖向间距每一层一道。连墙件均为48mm钢管预埋入梁内做连接，预埋钢管与连墙件钢管用双扣件详见下图：预埋钢管插入砼长度为450mm，内部留长不小于200mm，每层均在结构边梁设置，不可在板内预埋。连墙件与剪刀撑应及时设置，不得滞后超过2步。在设置第一排连墙件前，应每隔6跨设一道抛撑，以确保架体稳定。4.2、搭设顺序落地架搭设顺序：放线定位放置纵向扫地杆立杆（立杆下垫板及木枋）横向扫地杆第一步纵向水平杆第一步横向水平杆第二步纵向水平杆第二步横向水平杆按第一步架的作业程序和要求搭设第二步、第三步随搭设进程及时装设连墙件和剪刀撑装设作业层间横杆，铺设脚手板和装设作业层栏杆、挡脚板等围护、封闭设施。4.3、搭设要点4.3.1脚手架底部垫板立于地面上的立杆底部应加设宽度大于200mm，厚度大于50mm垫木、垫板或其它刚性材料。本工程脚手架立杆底部垫板采用18厚层板，层板上垫5090木枋，如下图所示。外架搭设前需根据现场需要提前将切割完成的层板及木枋运至需搭设外架部位，在搭设过程中随搭随垫。搭设外架所使用的层板及木枋利用在结构施工阶段切割完后剩余的角料。在外架立杆与横向及纵向扫地杆连接完成后，即需将立杆底部垫垫板，要求垫垫板前地面必须夯实整平，每块垫板连续长度不应小于2跨，立杆必须立于垫板及垫木中间部位，并保证立杆在垫木上不产生滑移。脚手架底部垫板示意图4.3.2 搭接接头要求脚手架各层各步接头必须采用对接扣件，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3，所以底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作立杆，立杆上下垂直,其垂直度偏差每步不大于7mm，架体搭设完毕后其垂直度总偏差不大于100mm；立杆间间距偏差不大于50mm,横距不大于20mm。4.3.3 横立杆搭设要求脚手架大横杆应设置在立杆内侧，长度不宜小于3跨，横向水平杆设置在纵向水平杆的下面，且上下排横向水平杆应各布置在立杆的左右两侧。立杆接长除顶层顶步可采用搭接外，接头采用对接扣件，对接扣件应交错布置，两根相邻大横杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。大横杆一根杆两端水平高差不大于20mm，同跨内两根大横杆水平高差不大于10mm，步距偏差不大于20mm，横距偏差不大于20mm。在大横杆与立杆交接处必须设置小横杆，小横杆设置在大横杆下面与立杆扣接，铺设脚手板层在脚手架中间加设一道大横杆，小横杆两端应与立杆牢固扣接。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，高处立杆距坡顶距离不小于1m。横向水平杆伸出外立杆外皮统一为100mm。 立杆、大横杆接头示意图4.3.4 剪刀撑搭设要点剪刀撑的连接采用搭接，搭接长度1米，并用不少于两个旋转扣件固定，端部扣件边缘至杆端距离不应小于100mm。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。一根斜杆除两端与立杆和大横杆扣接外，中间应设3个扣接点。剪刀撑斜杆与地面或楼层面夹角为45-60度。剪刀撑的连接采用搭接，搭接长度1米，并用不少于两个旋转扣件固定，端部扣件边缘至杆端距离不应小于100mm。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。一根斜杆除两端与立杆和大横杆扣接外，中间应设3个扣接点。剪刀撑斜杆与地面或楼层面夹角为45-60度。本工程外架搭设高度小于24m，根据规范要求，高度在24m以下的双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置，剪刀撑跨度为四跨（即6m）。4.3.5 安全网及挡脚板铺设要点脚手架外侧设置密目式安全网封闭，安全网设置在外排立杆的内侧。因为大横杆步距为1.8 m，安全网尺寸为是1.8m6.0m，所以安置时要使安全网充分绷紧张拉，且上下左右的安全网环扣要对齐，用铁丝系牢在脚手管上。在脚手架转角处，要用一根钢管在安全网的阴角面，并绑扎在转角的外立杆上，这样使安全网的转角保证垂直。安全网不得随意松解，只有在得到区域安全员同意的情况下才能松解。在架体外侧随架体搭设设置护身栏杆，护身栏杆用钢管与外侧立杆扣牢，护身栏杆高900mm。操作层需设挡脚板，挡脚板用宽300mm刷红白相间油漆层板制作，并与侧立杆绑扎牢固，挡脚板应沿脚手板铺设层连续设置。 4.3.6其它要点开始搭设立柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除抛撑。周边脚手架的纵向水平杆必须在角部交圈并与立杆连接固定。脚手架处于顶层连墙点之上的自由高度不得大于两步，当不能满足此要求且连墙件又不能即时设置时，应采取与结构临时扣接撑拉等临时措施。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板的外伸长度取130150mm，脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不小于200mm，并伸出横向水平杆的长度不小于100mm。五、脚手架的安全维护设置5.1、立面维护5.1.1脚手架外侧用密目式安全网封闭，安全网设在外排立杆的内侧。安全网要充分张拉绷紧，且上下左右的安全网环扣要对齐，用合附要求的塑料篾系牢在脚手管上。安全网的绳扣间距300mm，要求在绳扣中间加系一道并将安全网绷紧，防止安全网之间出现40mm的孔洞；安全网侧面交接处也要求用绳系扎牢。5.1.2在脚手架转角处，用30的PVC管或架管立在安全网阴角面，并绑扎在转角处的外立杆上，这样使安全网的转角保证登角平直。5.1.3在脚手架外侧每步纵向水平杆中间加设防护栏杆，防护栏杆的设置要求同纵向水平杆。5.1.4挡脚板按3.1.1（4）的要求制作，兼作CI形象要求的挡脚板设置在脚手架密目式安全网外侧，要求延脚手架连续设置，挡脚板从第一步架开始设置（即第一步架脚手板封闭层），往上每隔四步架设置一道。同时，在铺脚手板的施工作业层如没有上述挡脚板时，必须在该作业层安全网内侧设置挡脚板。5.2、平面维护 平面维护包括脚手板的铺设、安全平网的设置、防护棚的搭设。5.2.1脚手板的铺设根据工程进度和装修要求考虑作业层数（在进行脚手架设计时必须确定），作业层至少设两层，上层为作业层下层为防护层。在脚手架作业层内外纵向水平杆中间加设一道纵向水平杆，用直角扣件扣接在横向水平杆上，要求作业层中间纵向水平杆必须连续设置。采用竹笆脚手板铺设在纵向水平杆上，且应铺满、铺稳。5.2.2安全平网 （1） 在施工作业层下一步架必须挂安全平网，同时从第一步架起每隔三层设置一道安全平网。（2）安全平网应将结构与安全立网之间延脚手架进行全封闭。安全平网的固定用符合要求的9mm尼龙绳做主绳，用同直径的尼龙绳或塑料篾间距不大于600mm将安全平网拴在脚手管上，通过螺杆孔、预埋钢筋桩将安全平网固定在结构上，拴绳间距600mm。5.2.3安全防护棚通道口防护棚搭设路线和延伸长度根据现场临建及通道口的实际布置情况确定，但必须符合建筑高度坠落半径的尺寸要求。防护棚立杆纵向间距1.5m，横向间距2.5m3m（通道宽度不宜小于2.5m），用水平杆连接成防护棚支架，防护棚支架上水平杆两边应伸出立杆各1m（即防护棚两边比通道各宽出1m），防护棚必须设置纵向扫地杆和防护栏杆。根据现场实际情况需加宽防护通道的，根据荷载情况设置斜撑，斜撑用旋转扣件连接在横向水平杆和纵向水平杆上，斜撑沿通道中分两边对称设置。防护棚设双层，上下层间距600mm，铺设时先铺满竹笆网，再铺木方或层板。立杆伸出上层防护棚不小于200mm，双层防护棚之间用安全网维护，上层防护棚四周设200mm高踢脚板。5.2.4安全通道安全通道采取人行斜道的做法。人行斜道呈“之”字型附着在脚手架上，斜道宽度1m，坡度控制在1：3左右，拐弯处设休息平台，休息平台宽1.2m。人行斜道做成梯步形式，用18mm层板铺设踏步板，踏步规格250180mm左右，每步踏板上距板边50mm钉防滑条，防滑条宽30mm，厚20mm。斜道立杆间距和横杆步距同外架，斜道两侧及平台外围必须沿斜道架高设置剪刀撑；平台的水平杆与外架的水平杆连通，与架体形成一整体。斜道两侧和休息平台设置护身栏杆，护身栏杆下设挡脚板，挡脚板高度180mm；斜道四周用安全网封闭，安全网封闭在立杆的内侧。安全通道按施工区域，每排建筑物搭设一个,每层进行连通以便人员行走及材料转运。同排楼栋中间位置布置安全通道，通道宽1.5m。首层采用三排落地架,架体立杆纵距1.5m，横距0.75m，；大横杆步距1.8m，落地架扫地杆离地面200mm。按外架构造搭设小横杆，小横杆设置在大横杆的下方。安全通道上满铺跳板，严禁出现挑头板。架体设置连续剪刀撑，与地面夹角为4560度。二层至顶面为双排架，安全通道底部加设两道斜撑支撑，斜撑与立杆夹角4560度，间距同立杆间距。通道顶部做防护棚，做法同楼梯安全通道做法。通道平台高度应与建筑层板处的外架操作面高度相同。（1）斜腹杆采用旋转扣件固定在与之相交的横向水平杆上，旋转扣件中心线至主节点的距离不宜大于150mm，斜腹杆必须采用通长杆件。（2）门洞桁架下的两侧立杆设双管立杆，副立杆高度高于门洞口12步。（3）门洞桁架中伸出上下弦杆的杆件端头均应增设一个防滑扣件，该扣件应紧靠主节点处的扣件。5.2.5卸料平台为方便施工，每栋楼根据现场情况设置卸料平台，采用塔吊进行物料运送。卸料平台为落地式，平台搭设高度分两层，分别平二层板面与首层板面，每层尺寸为6mx3m，总尺寸为为6mx6m，平台及通道上表面满铺木跳板，平台采用钢管支撑，横距1m，纵距1m，步距1.5米，最大荷载200kg/。平台周边用钢管搭设3道防护栏杆，第一道防护栏杆距底座上表面1200mm，第二道距底座上表面600mm，第三道200mm，防护栏杆内侧满挂安全密目网。平台周边设200mm高踢脚板，栏杆及踢脚板均刷红白警戒色。平台围挡内挂卸料平台告示牌。5.2.6脚手架防雷措施脚手架在搭设和使用期间，严禁施工用电线路架设在脚手架上；在脚手架上施工的电焊机、砼振动器等要放在干燥木板上，操作者要戴绝缘手套，穿绝缘鞋，经过脚手架的电线要严格检查，电焊机、振动器外壳要采取保护性接地或接零措施。架体搭设过程中，架体四个角部设置接地极，架体与接地极用导线相连。架体搭设完成后，用12镀锌钢筋焊接在架体四角的最上层立杆上，其高度不小于1m，并将最上层大横杆全部锁通，形成避雷网格，避雷网接地通过连墙点预埋件和挑梁卡环与结构本身避雷网形成一整体。在施工期间遇有雷击或将有大雷雨时，脚手架上的操作人员应立即离开。六、技术重点分析别墅局部会出现挑板，首层板处出现小块挑檐处，外架可穿挑檐进行搭设，若在露台等部位，露台下部会采用内支撑架，此处外架在露台外侧进行搭设，搭设高度超过该层1.5m。在上部施工时外架跟随结构进行搭设，局部可搭在露台上。在屋面层时，遇到挑檐部位，由于屋面层高度较低，挑檐挑出长度多为1000mm，此处外架外侧立杆伸出挑檐进行防护，内侧立杆伸至挑檐底部。脚手架搭设前，基底必须夯实，经项目部验收合格后方可进行下道工序施工。七、脚手架的检查与验收7.1、项目安全员每天需进行安全巡视,发现问题立即汇报并通知施工队整改。脚手架在下列阶段时项目安全部会同技术部应对其进行检查。7.1.1达到设计高度；7.1.2遇有6级以上大风和大雨之后；7.1.3停工超过一个月恢复使用前；7.1.4脚手架使用一定时期后；7.1.5外墙装修阶段开始前。7.2、外架搭设完成后，外架施工队进行自检，验收合格后向项目部外架工长、质检员报验。项目部验收合格后，填写报验申请单，会同监理对外架进行验收。检验主要内容： 7.2.1检验全部节点是否锁紧；7.2.2斜杆及安全网等构件设置是否达到设计要求；7.2.3安全防护设施是否按设计和规范设置，是否安全可靠；7.2.4整架垂直度是否符合要求；7.2.5荷载是否超过规定；7.2.6对每一栋连墙件进行验收。允许偏差及检验方法序号项 目技术要求允许偏差（mm）示意图检查方法工具1地基处理表面坚实平整-观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度-100用经纬仪或吊线和卷尺3间距步距纵距横距-205020-钢板尺4大横杆一根杆的两端-20水平仪或水平尺同跨内两根纵向水平杆高差-105双排脚手架横向水平杆外伸长度偏差-50-钢板尺6扣件安装主节点处各扣件中心点相互距离150-钢板尺同步立杆上两个相隔对接扣件的高差500-钢卷尺立杆上的对接扣件至主节点的距离h/3纵向水平杆上的对接扣件至主节点的距离l/3-钢卷尺扣件螺栓拧紧扭力矩4065N.m-扭力扳手7剪刀撑斜杆与地面的倾斜45 60-角尺8脚手板外伸长度对接a=130150L300-卷尺搭接A100L200卷尺八、脚手架的拆除8.1、拆除脚手架前的准备工作：8.1.1应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；8.1.2应根据检查结果补充完善方案中的拆除顺序及措施，经主管部门批准后方可实施；8.1.3由单位工程负责人进行拆除安全技术交底；8.1.4应清除脚手架上杂物及地面障碍物；8.1.5脚手架拆除要专人指挥，并设置安全禁区，禁止闲人进入。8.2、拆除过程中的控制：8.2.1拆除作业必须由上而下逐层进行，严禁上下同时作业；8.2.2连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；8.2.3当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；8.2.4拆下的各种材料应分类堆放，集中存贮做好围护和管理。8.2.5当脚手架采用分段、分向拆除时，暂不拆除的脚手架两端。8.2.6脚手架拆除时必须注意对建筑物的保护，防止对建筑物的损坏。8.2.7拆下的构配件必须分段集中，采用吊装形式运至地面堆放，严禁高空抛掷。九、脚手架搭设的安全管理9.1、搭除脚手架必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作.。9.2、搭拆脚手架时，操作人员必须戴好安全帽,系好安全带，使用的工具要放在工具袋内,防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。9.3、拆下的零部件要装入容器内，用吊蓝吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。9.4、脚手架的构配件质量和搭设质量应按规范要求进行检查验收，合格后方可使用。9.5、作业层的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳等固定在脚手架上，严禁挂起重设备。9.6、当有六级或六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业，雨后作业应设置防滑条。9.7、安全网搭设应按有关规定搭设或拆除。9.8、脚手架使用期间严禁拆除下列杆件：9.8.1主节点处纵、横水平杆和纵、横扫地杆。9.8.2连墙杆。9.9、不得在脚手架基础及临近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。9.10、在脚手架上进行电、气焊作业，必须有防火措施和专人看管，必须在作业范围内有灭火器等消防措施，无关的电、气焊作业不能在脚手架上操作。9.11、搭设或拆除脚手架时，地面应设围栏和警示标志，并派专人看守，严禁非操作人员入内。9.12、搭设脚手架起步时，应设临时剪刀撑，搭设中要随时按规定做好脚手架与主体拉撑工作，铺好脚手板，固定好挡脚杆和防护栏杆，拉好安全网。9.13、拆除架子在使用电焊切割时，派专职人员做好防火工作、配备料斗、防止火星和切割物溅落(如室内已装饰、窗要关好、窗未安装好的应派专人看好)。9.14、搭设过程中应由工地项目经理组织有关人员及时检查、验收。9.15、在工程施工过程中,应派有经验的架子工负责对脚手架进行检查与保修工作.扣件松动时及时拧紧;脚手架上不得堆放各种材料，每天安排专人进行整个施工区域的安全检查，特别在大风雨后,项目经理要及时组织有关人员对架子进行全面检查。9.16、脚手架应由工地安全员定期检查(如立杆垂直度,沉降观测等).如发现问题及时采用措施予以解决。9.17、脚手架验收合格后，任何人不得擅自拆改，如需做局部拆改时，需经项目经理同意由架子工操作。9.18、在脚手架密闭层必须设置灭火器，每层4个，并设专人检查确保不失不漏。9.19、脚手架附近电气焊接操作时，要用层板遮挡脚手架，防止火星点燃脚手架防护材料及安全网等易燃物品。9.20、项目部需关注天气预报，台风来之前，需解开安全网。十、脚手架使用与保护10.1、脚手架使用中必须经常检查，清除架上杂物，严禁在架子堆放过多的施工材料，或多人挤在一起，以防架子超载。10.2、脚手架上施工材料应随用随运，施工荷载不得大于3KN/M2，使用的工具、材料等应尽量放在脚手架内侧，以减少倾覆力矩。10.3、施工过程中，应有专人负责经常检查脚手架，如发现连接部件有松动、位移现象时，应及时采取加固措施。十一、脚手架监控与监测措施11.1、所有临边、洞口等各类技术措施的设置。11.2、技术措施所用的配件、材料和工具的规格和材质。11.3、技术措施的节点构造及其与建筑物的固定。11.4、扣件和连接件的紧固。11.5、安全防护设施的用品及设备的性能。11.6、外脚手架搭设、拆除的预防监控措施：作业活动重大安全隐患预防监控措施脚手架搭设脚手架无施工方案、无设计计算书，施工方案未经审批或无法指导施工加强施工方案的编制、审核、审批管理纵横向立杆间距不符合要求做好安全技术交底、及时组织实测立杆基础未平整夯实，缺少底座，无纵横向扫地杆，无排水措施做好搭设前准备、布置工作，做好立杆底部层板垫木未按规定设置连墙拉结杆或连墙拉结杆设置不符合要求做好安全技术交底、及时组织验收不按规定设置剪刀撑做好安全技术交底、及时组织验收杆件材料不符合要求做好材料进场验收脚手架拆除未定期检查、维护建立制度，落实职责，做好定期检查未按脚手架拆除顺序拆架做好拆除安全技术交底及跟踪检查拆除前未对脚手架杆件连接、连墙件、支撑系统进行检查做好拆除安全技术交底及跟踪检查连墙杆件提前拆除、整层拆除或数层拆除后再拆除脚手架做好拆除安全技术交底及跟踪检查11.7、监测措施11.7.1项目部、班组日常进行安全检查，所有安全检查记录必须形成书面材料。11.7.2日常检查、巡查重点部位如下:（1）杆件的设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求。（2）地基是否有积水，底座是否松动，立杆是否符合要求。（3）连接扣件是否松动。（4）架体的沉降、垂直度的偏差是否符合规范要求。（5）施工过程中是否有超载的现象。（6）安全防护措施是否符合规范要求。（7）脚手架体和脚手架杆件是否有变形的现象。（8）脚手架在承受六级大风或大暴雨后必须进行全面检查。（9）监测项目包括:支架沉降、位移和变形。(10)监测频率:在脚手架搭设期间，一般监测频率不超过3天/次5天/次，在脚手架使用期，一般监测频率不超过10天/次15天/次。(11)监测的方法与工具:立杆的垂直度监测用经纬仪或吊线和卷尺，立杆间距用钢板尺，纵向水平杆高差用水平仪或水平尺，主节点处各扣件中心点相互距离用钢板尺，同步立杆上两个相隔对接扣件的高差用钢卷尺，立杆上对接扣件至主节点的距离用钢卷尺，纵向水平杆上的对接扣件至主节点的距离用钢卷尺，扣件螺栓拧紧扭力矩用扭力扳手，剪刀撑斜杆与地面的倾角用角尺，脚手板外伸长度的检测用卷尺，钢管两端面切斜偏差用塞尺.拐角吃，钢管外表面锈蚀程度用游标卡尺，钢管弯曲用钢板尺。十二、应急预案12.1、总则工作原则:统一领导，分级负责。项目经理接受业主、监理或有关部门的指挥，项目部内部各抢险小组统一接受项目经理指挥。适用范围:本工程轮扣式支撑体系范围发生的高空坠物、物体打击、触电、火灾等事故突发性灾害事件发生后的应急反应。12.2、灾情预警和报告12.2.1 灾害预警综合管理部收集各灾情信息，并与有关部门紧密联系及时发出预警，预测灾情的发生趋势及可能对特定区域内的群众生命财产造成的威胁。12.2.2建议对策项目部根据灾情预测预警及时向监理、公司或有关部门提出应急对策建议和措施，或者制定针对性应急方案。12.2.3 报告灾情灾情发生后，项目部立即向监理、公司或有关部门报告初步灾情并迅速组织有关部门调查核实灾情。发生特大灾害，可以越级向上级人民政府或主管部门报告。灾情内容主要包括:灾情种类、发生时间、地点、范围、程度、损失及趋势，采取的措施，生产、生活方面需要解决的问题等。12.2.4应急反应机构小范围灾情由项目部成立抢险救灾临时领导小组，项目经理为组长，项目副经理、总工程师为副组长，成员由项目部各部门成员组成。大范围的灾情在筹备组或有关部门的领导下，由项目部成立抢险领导小组，各施工队成立抢险小分队，负责本单位的防灾工作，并随时听从抢险救灾总指挥部的指示。12.2.5抢险队伍项目经理部分别精选一支不少于30人的抢险基本队伍，作为抢险救灾的骨干力量，现场的所有职工加入抢险基本队伍，参加抢险救灾。制订联络方案，抢险队伍按设防范围和标准上岗值班或接通知参加抢险。12.2.6应急救援的培训与演练培训预案和预警措施确立后，按计划组织项目经理部及施工大队的全体人员进行有效的培训，从而具备完成其应急任务所需的知识和技能，每月一次，并在工人进场安全教育的同时进行教育。主要培训以下内容:（1）对危险源的突显特性辨识。（2）事故报警。（3）紧急情况下人员的安全疏散。（4）现场抢救的基本知识。演练预案和预警措施确立后，经过有效的培训，在工程开工后演练一次。根据工程工期长短不定期举行演练，施工作业人员变动较大时增加演练次数。每次演练结束，及时作出总结，对存有一定差距的在日后的工作中加以提高。（5）应急反应机构小范围灾情由项目部成立抢险救灾临时领导小组，项目经理为组长，项目生产经理、总工程师为副组长，成员由项目部各部门成员组成。大范围的灾情在筹备组或有关部门的领导下，由项目部成立抢险领导小组，各施工队成立抢险小分队，负责本单位的防灾工作，并随时听从抢险救灾总指挥部的指示。社会相关救援机构联系方法序号部门联系电话1医疗1202消防1193派出所110应急救援预案实施终止后，应采取有效措施防止事故扩大，保护事故现场和物证，经有关部门认可后可恢复施工生产。对应急救援预案实施的全过程，认真科学地作出总结，完善预案中的不足和缺陷，为今后的预案建立、制订、修改提供经验和完善的依据。本工程地处崖州湾壹号项目内。根据现场作业位置、大门位置、施工现场情况和场外交通情况，本工程设计一条应急路线。具体如下：事故地点崖州湾壹号总包工程225国道崖城中心卫生院（6）防灾设备项目部和各施工队应根据本段工程和工地的实际情况，配齐配足木材、钢材、蓬布、止水材料、发电机、大功率抽水机、消防设备等应急抢险器材、设备。配备一定数量的汽车式起重机、挖掘机、自卸运输车，随时接受项目部的调遣。成立救护队及医疗抢救站，配备急救和抢救设备，并指定专人保管，经常保持其良好状态，抢救设备不得挪作他用。（7）可能发生的紧急情况及应急预控措施可能发生的紧急情况如下表序号可能发生的紧急情况发生原因1火灾事故事故现场的火源，临时用电未按规范执行、电焊作业时没对焊花采取隔离措施，易燃、易爆物品没隔离存放，作业人员将烟头随地乱扔等。2高处坠落事故现场的洞口、没覆盖严密，临边没有防护栏杆、安全网；防护栏杆及安全网的搭设没按照规范要求搭设；作业层的架板铺设没按照规范要求铺设。伤者在进行高空作业时，没按照规范要求戴好安全帽并系好帽带，未穿好防滑鞋，在无防护条件的作业层，未按照规范要求穿戴好安全带。3物体打击事故现场周围物体可能飞出、倾落、滚滑的方向有人违章作业，伤者所处的工作位置在物体可能坠落所能达到的区域。4触电事故事故现场的机械设备的电源没接地，机械设备带电、漏电。伤者未经过专业培训，未取得特种作业人员操作上岗证，伤者使用绝缘性能不合格的电气设备。作业时未穿好绝缘鞋，戴好绝缘手套。应急预控措施应急预控措施见下表序号事故预控措施1火灾事故（1） 现场组建以项目经理为第一责任人的防火领导小组和义务消防队员、班组防火员。（2）把消防责任落实到重点防火班组、重点工作岗位。（3）施工现场配备足够的消防器材，统一由消防干部负责维护、管理、定期更新、保证完整、临警好用，并做好书面记录。（4）一般临时设施，每一百平方米配备一只九升灭火机，临时木工棚、油漆间等每二十五平方米配一只各类合适的灭火机。（5）划分动火区域，现场的动火作业执行审批制度，并明确一、二、三级动火作业手续，落实好防火监护人员。（6）电焊工在动用明火时必须随身带好“二证”(电焊工操作证、动火许可证)、“一器”(消防灭火器)、“一监护”(监护人职责交底书)。（7）气割作业场所必须清除易燃物品，乙炔瓶和氧气瓶使用时两者的距离不得少于5m，离火源不得少于10m。（8）施工现场配置2寸消防水管和独立电源的消防水泵，场地四周各设一消防栓，并设醒目的红色警示灯。（9）规范用电，防止电起火。2高处坠落（1） 本工程作业面较大，高处作业涉及人员较多，应该引起高度重视。（2）高处作业人员须经医生体验合格，凡患有不适宜从事高空作业疾病的人员，一律禁止从事高空作业。（3）高空作业应有足够的照明设备和避雷措施。（4）高空作业所需的料具、设备等，必须根据本工程施工进度随用随运，禁止超负荷堆放。（5）料具应堆放平稳，工具应随时放入工具袋内，严禁乱堆乱放和从高处抛掷材料、工具、物件。（6）作好应急演练及培训，向工人进行应急处理的交底。3物体打击（1）高空作业区域划出禁区，并设置围栏，禁止行人，闲人通行闯入。（2）在建筑场地的出入口，搭设防护棚，棚顶满铺脚手板作为安全通道。（3）临近施工区域的办公区、宿舍区、及对人和物构成威胁的地方，支搭双层防护棚。（4）严禁往下抛物，楼层垃圾集中堆放，及时清理，倾倒时应有防护设施并设专门区域。（5） 作好应急演练及培训，向工人进行应急处理的交底。4触电事故（1）现场临时施工用电除符合供电部门规定外，严格执行施工现场临时用电安全技术规范要求采用三相五线制(TN-S接零保护系统)，实施三级配电、两级保护。（2）进行现场临时用电方案编制，场内用电按平面图统一布置。（3）临时用电方案由投标人总部总工程师审批后实施，所有动力用电线路均采用三相五线制，并主要采用埋地方式进行铺设，以确保安全用电。（4）所有机械必须要接零接地保护，配电箱设漏电保护器，所有配电箱保证一闸一保险，并派专人管理，地下室、楼梯间使用低压电源，但必须确保夜间有足够的照明。（5）配电线路按用电平面布置图的规定铺设，埋地深度大于70cm，且均绝缘良好，截面积不得少于规范要求。（6）室内、外线路均与施工机具、车辆及行人至少保持规范规定的最小安全距离。（7） 外电防护:外电小于安全距离必须要制定外电防护措施。（9）灾害处理各队伍均有二名工作小组成员值班，随时和上级部门、业主保持联络。发生险情后，立即报告现场总值班。值班负责人立即组织现场人员进行抢险，派人到防灾器材专用仓库提取器材，布置就位。值班负责人有权调动当班上岗人员和抢险机动人员。同时联络及时通知本队伍领导赶赴现场，并将情况汇报给上级部门值班室。负责人赶到现场，组织指挥抢险。（10） 抢险步骤将通讯工具分发到现场主要抢险负责人；各级抢险负责人进行分工、协调工作；提取或调集防灾器材；实施抢险，组织转移安置公私财物和人员。（11）灾情、事故搜集和报告灾情、事故发生后，项目部在监理的指导下及时组织有关部门和人员核查统计汇总灾害损失情况，并逐级上报。发生建设工程重大安全险情或重大事故后，应立即将事故情况如实向事故所在地建设行政主管部门或其他有关部门报告。在公安、消防、卫生等专业抢险力量达到现场前，应立即启动本单位的应急抢险预案，全力协助开展事故抢险救援工作,同时协助有关部门保护现场，维护现场秩序，妥善保管有关物证，配合有关部门收集证据。十三、计算书详见附件0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cc
