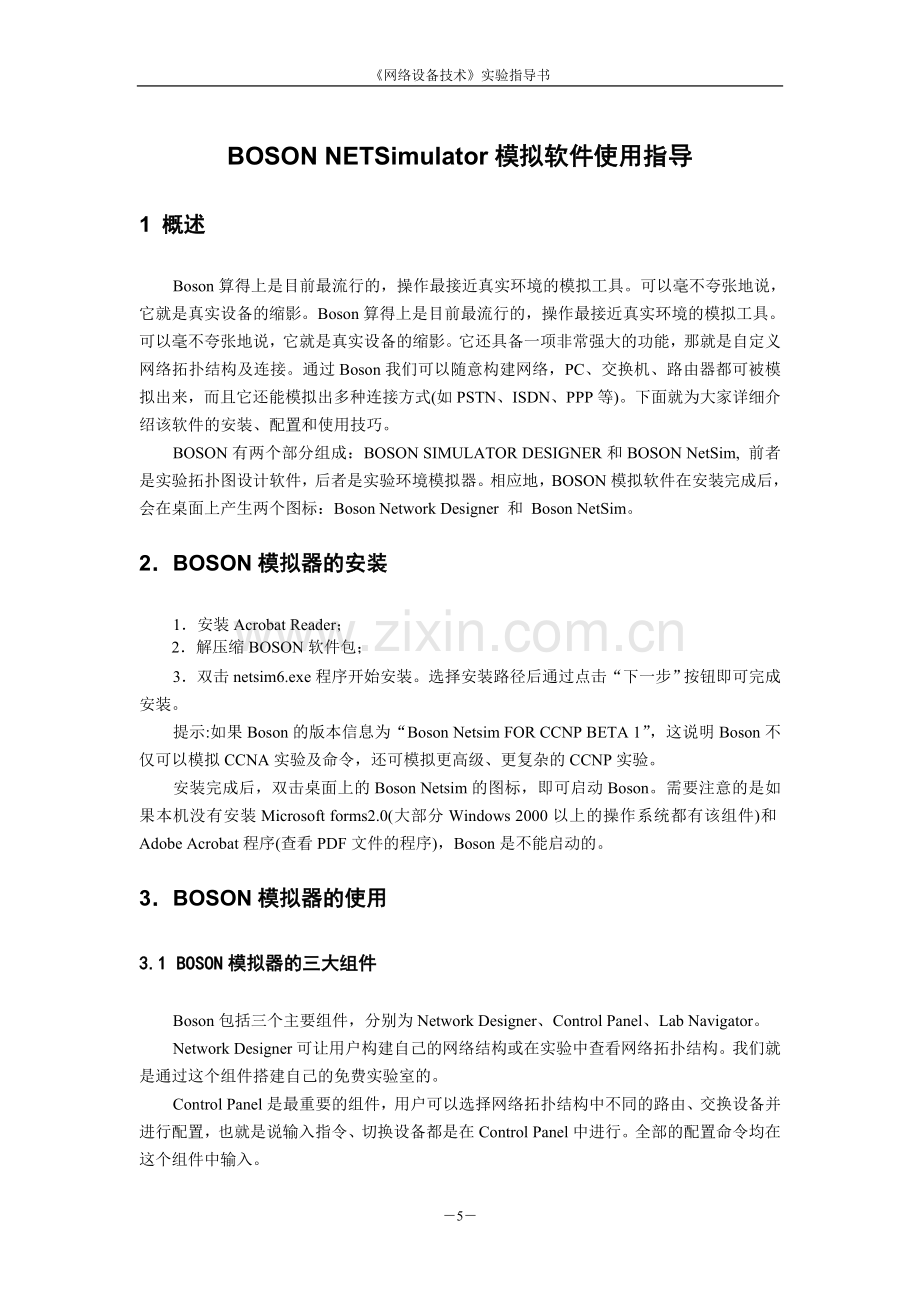

《网络设备技术》实验指导书
BOSON NETSimulator模拟软件使用指导
1 概述
Boson算得上是目前最流行的，操作最接近真实环境的模拟工具。可以毫不夸张地说，它就是真实设备的缩影。Boson算得上是目前最流行的，操作最接近真实环境的模拟工具。可以毫不夸张地说，它就是真实设备的缩影。它还具备一项非常强大的功能，那就是自定义网络拓扑结构及连接。通过Boson我们可以随意构建网络，PC、交换机、路由器都可被模拟出来，而且它还能模拟出多种连接方式(如PSTN、ISDN、PPP等)。下面就为大家详细介绍该软件的安装、配置和使用技巧。
BOSON有两个部分组成：BOSON SIMULATOR DESIGNER和BOSON NetSim, 前者是实验拓扑图设计软件，后者是实验环境模拟器。相应地，BOSON模拟软件在安装完成后，会在桌面上产生两个图标：Boson Network Designer 和 Boson NetSim。
2．BOSON模拟器的安装
1．安装Acrobat Reader；
2．解压缩BOSON软件包；
3．双击netsim6.exe程序开始安装。选择安装路径后通过点击“下一步”按钮即可完成安装。
提示:如果Boson的版本信息为“Boson Netsim FOR CCNP BETA 1”，这说明Boson不仅可以模拟CCNA实验及命令，还可模拟更高级、更复杂的CCNP实验。
安装完成后，双击桌面上的Boson Netsim的图标，即可启动Boson。需要注意的是如果本机没有安装Microsoft forms2.0(大部分Windows 2000以上的操作系统都有该组件)和Adobe Acrobat程序(查看PDF文件的程序)，Boson是不能启动的。
3．BOSON模拟器的使用
3.1 BOSON模拟器的三大组件
Boson包括三个主要组件，分别为Network Designer、Control Panel、Lab Navigator。
Network Designer可让用户构建自己的网络结构或在实验中查看网络拓扑结构。我们就是通过这个组件搭建自己的免费实验室的。
Control Panel是最重要的组件，用户可以选择网络拓扑结构中不同的路由、交换设备并进行配置，也就是说输入指令、切换设备都是在Control Panel中进行。全部的配置命令均在这个组件中输入。
Lab Navigator有点类似于上期介绍的Flash模拟器，它实际上是Boson提供给大家的实验。这些实验都是非常有代表性的，如果能够彻底掌握这一百个实验，相信你的路由、交换技术会达到一个新的高度。
3.2 BOSON的简单应用

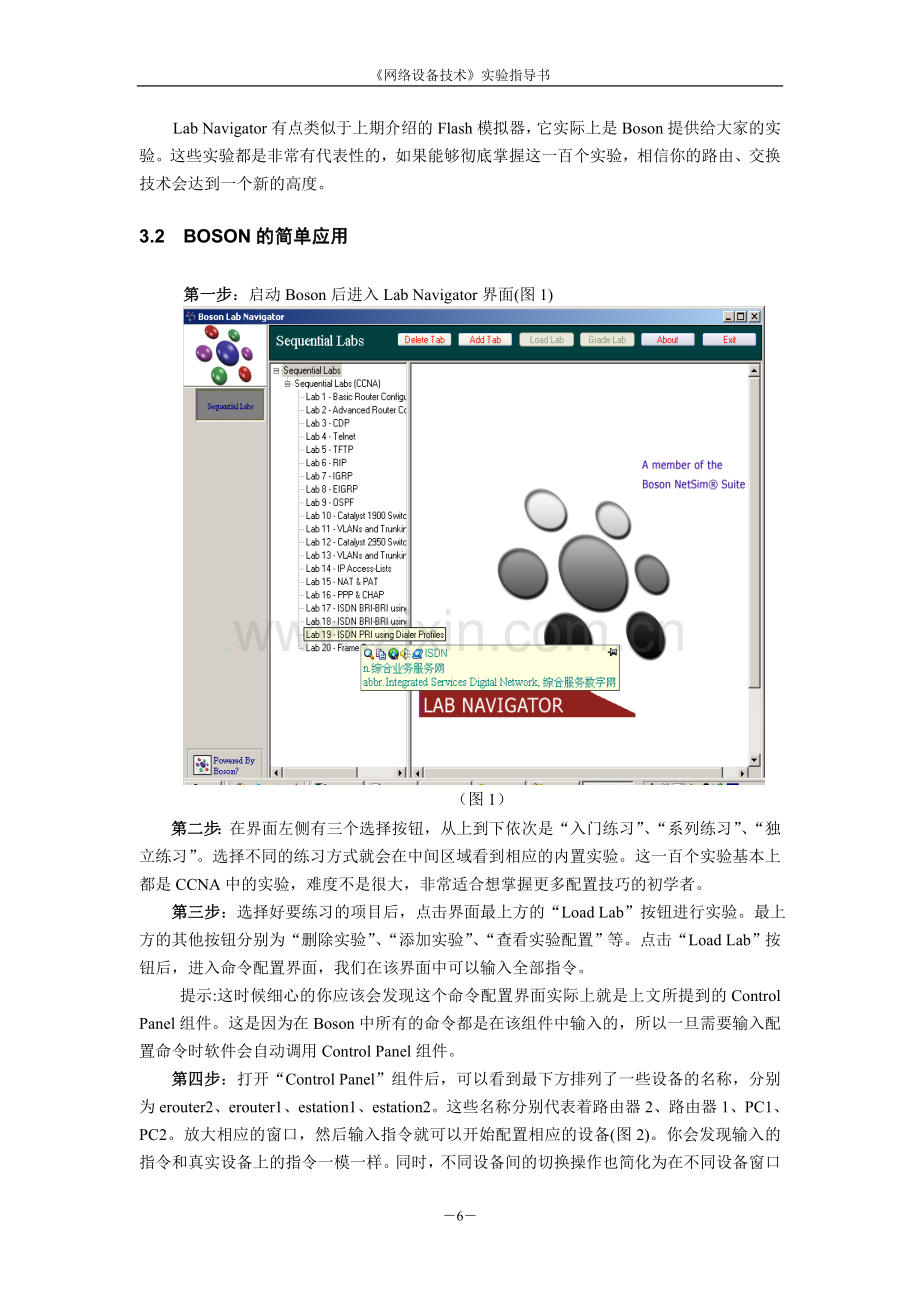

第一步：启动Boson后进入Lab Navigator界面(图1)

（图1）
第二步：在界面左侧有三个选择按钮，从上到下依次是“入门练习”、“系列练习”、“独
立练习”。选择不同的练习方式就会在中间区域看到相应的内置实验。这一百个实验基本上都是CCNA中的实验，难度不是很大，非常适合想掌握更多配置技巧的初学者。
第三步：选择好要练习的项目后，点击界面最上方的“Load Lab”按钮进行实验。最上方的其他按钮分别为“删除实验”、“添加实验”、“查看实验配置”等。点击“Load Lab”按钮后，进入命令配置界面，我们在该界面中可以输入全部指令。
提示:这时候细心的你应该会发现这个命令配置界面实际上就是上文所提到的Control Panel组件。这是因为在Boson中所有的命令都是在该组件中输入的，所以一旦需要输入配置命令时软件会自动调用Control Panel组件。
第四步：打开“Control Panel”组件后，可以看到最下方排列了一些设备的名称，分别为erouter2、erouter1、estation1、estation2。这些名称分别代表着路由器2、路由器1、PC1、PC2。放大相应的窗口，然后输入指令就可以开始配置相应的设备(图2)。你会发现输入的指令和真实设备上的指令一模一样。同时，不同设备间的切换操作也简化为在不同设备窗口间的切换。

（图2）
第五步：如果我们想保存当前配置使下次打开Boson后仍然可以继续实验，应该在Control Panel中依次点击“file→save multi devices configs”。下次启动Control Panel后，直接点击“file→load multi devices configs”即可继续上次的配置操作。
3.3 BOSON的高级应用
通过Boson的自定义网络拓扑结构我们可以更好地理解网络结构，深入地掌握路由、交换设备的配置命令，利用它我们可以搭建出自己需要的网络。下面，我们就简单介绍一下自定义网络拓扑结构配置、调试的方法。只有熟悉了这一功能，才能构造出适合自己的网络结构，并进行相应的配置练习。让我们通过一个简单的静态路由实验来了解一下Boson的高级应用。
实验描述:设备需要两台26系列路由器和两台PC机，pc-a的IP为192.168.1.1/24，pc-b的IP为192.168.5.1/24(“/24”表示子网掩码为255.255.255.0)。要求在两台路由器上配置静态路由使pc-a与pc-b可以相互PING通。
第一步：启动桌面的Boson Network Designer程序进入拓扑结构绘制界面。
第二步：界面左侧是Boson提供的模拟设备，有路由器、交换机、PC、线缆等。我们找到了路由器设备下的2620路由器，将它拖到右边区域中，出现配置2620的界面，为WAN1，WAN2接口指定相应端口并为该路由器取名为routera。再依次添加并配置routerb、pca、pcb(图3)。
第三步：接着把这些设备用网线连接起来。方法是拖动左边的连接设备中的ethernet(以太网线)到右边设备区域。我们选择网线两头连接的接口即可用网线把相应设备的端口连接起来。依次添加网线，把所有设备按照网络结构连接起来(图4)。
提示:用网线进行连接时，注意RJ45线(Ethernet)与串口线(Serial)的区别。

（图3）

（图4）

第四步：完成了网络设备的添加和网络连接工作后，整个网络结构的构建就算完成了。这时只要在Network Designer界面中依次点击“file→load netmap into the simulator”，即可通过Control Panel加载刚刚设计的网络。我们在Control Panel中就可以输入配置指令进行网络调试了
第五步：由于PC的IP、网关配置与真实环境不同，这里需要单独说明一下。在Control Panel窗口中选择相应的PC后，输入“ipconfig /ip 192.168.1.1 255.255.255.0”是设定IP为192.168.1.1，输入“ipconfig /dg 192.168.1.254”是将该PC的网关设置为192.168.1.254。
而在模拟路由器、交换机上执行的指令则和实际指令完全相同，这里就不做详细介绍了。
4．BOSON模拟器与其他模拟器的比较
目前，路由、交换模拟软件还有很多，如RouterSim、CIM以及Network Visualizer 4.0 With CCNP BSCI等，它们各有各的特点。不过经测试，这些模拟器都不如Boson好用，因为Boson的强大在于它的灵活性，支持的设备和指令也非常多，在操作上能给予用户最大的自由空间任其发挥，这些因素都是其他模拟软件无法相比的。
Boson的功能已经非常强大了，不过在网络拓扑结构复杂、设备繁多的情况下，它可能会出现不够稳定的现象。但对于初中级用户来说，Boson无疑应是首选模拟器。
大家可以选择简单、易上手的Flash模拟器进行入门级的实验，也可利用功能强大的Boson进行高级实验，根据自己的能力和需要理性选择模拟器才能使自己学到“网管”技术。在通过模拟器熟练掌握路由、交换设备的配置技巧后，就应多多接触实际设备，将所学技术应用到实际环境，提高自己解决问题的能力。
