地下室防护密闭门门框墙.doc

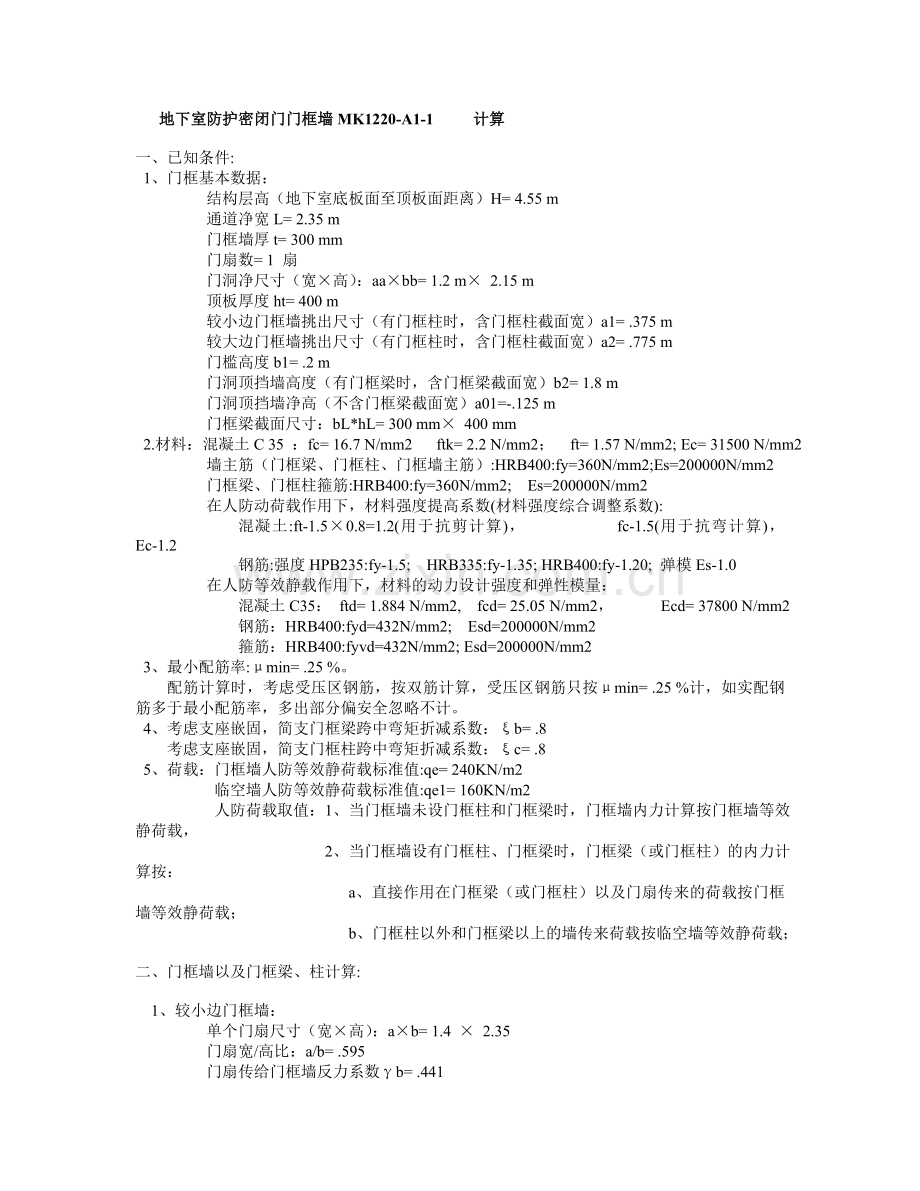

地下室防护密闭门门框墙MK1220-A1-1 计算

一、已知条件:
1、门框基本数据：
结构层高（地下室底板面至顶板面距离）H= 4.55 m
通道净宽L= 2.35 m
门框墙厚t= 300 mm
门扇数= 1 扇
门洞净尺寸（宽×高）：aa×bb= 1.2 m× 2.15 m
顶板厚度ht= 400 m
较小边门框墙挑出尺寸（有门框柱时，含门框柱截面宽）a1= .375 m
较大边门框墙挑出尺寸（有门框柱时，含门框柱截面宽）a2= .775 m
门槛高度b1= .2 m
门洞顶挡墙高度（有门框梁时，含门框梁截面宽）b2= 1.8 m
门洞顶挡墙净高（不含门框梁截面宽）a01=-.125 m
门框梁截面尺寸：bL*hL= 300 mm× 400 mm
2.材料：混凝土C 35 ：fc= 16.7 N/mm2 ftk= 2.2 N/mm2； ft= 1.57 N/mm2; Ec= 31500 N/mm2
墙主筋（门框梁、门框柱、门框墙主筋）:HRB400:fy=360N/mm2;Es=200000N/mm2
门框梁、门框柱箍筋:HRB400:fy=360N/mm2; Es=200000N/mm2
在人防动荷载作用下，材料强度提高系数(材料强度综合调整系数):
混凝土:ft-1.5×0.8=1.2(用于抗剪计算)， fc-1.5(用于抗弯计算)， Ec-1.2
钢筋:强度HPB235:fy-1.5; HRB335:fy-1.35; HRB400:fy-1.20; 弹模Es-1.0
在人防等效静载作用下，材料的动力设计强度和弹性模量：
混凝土C35： ftd= 1.884 N/mm2, fcd= 25.05 N/mm2， Ecd= 37800 N/mm2
钢筋：HRB400:fyd=432N/mm2; Esd=200000N/mm2
箍筋：HRB400:fyvd=432N/mm2; Esd=200000N/mm2
3、最小配筋率:μmin= .25 %。
配筋计算时，考虑受压区钢筋，按双筋计算，受压区钢筋只按μmin= .25 %计，如实配钢筋多于最小配筋率，多出部分偏安全忽略不计。
4、考虑支座嵌固，简支门框梁跨中弯矩折减系数：ξb= .8
考虑支座嵌固，简支门框柱跨中弯矩折减系数：ξc= .8
5、荷载：门框墙人防等效静荷载标准值:qe= 240KN/m2
临空墙人防等效静荷载标准值:qe1= 160KN/m2
人防荷载取值：1、当门框墙未设门框柱和门框梁时，门框墙内力计算按门框墙等效静荷载，
2、当门框墙设有门框柱、门框梁时，门框梁（或门框柱）的内力计算按：
a、直接作用在门框梁（或门框柱）以及门扇传来的荷载按门框墙等效静荷载；
b、门框柱以外和门框梁以上的墙传来荷载按临空墙等效静荷载；

二、门框墙以及门框梁、柱计算:

1、较小边门框墙：
单个门扇尺寸（宽×高）：a×b= 1.4 × 2.35
门扇宽/高比：a/b= .595
门扇传给门框墙反力系数γb= .441

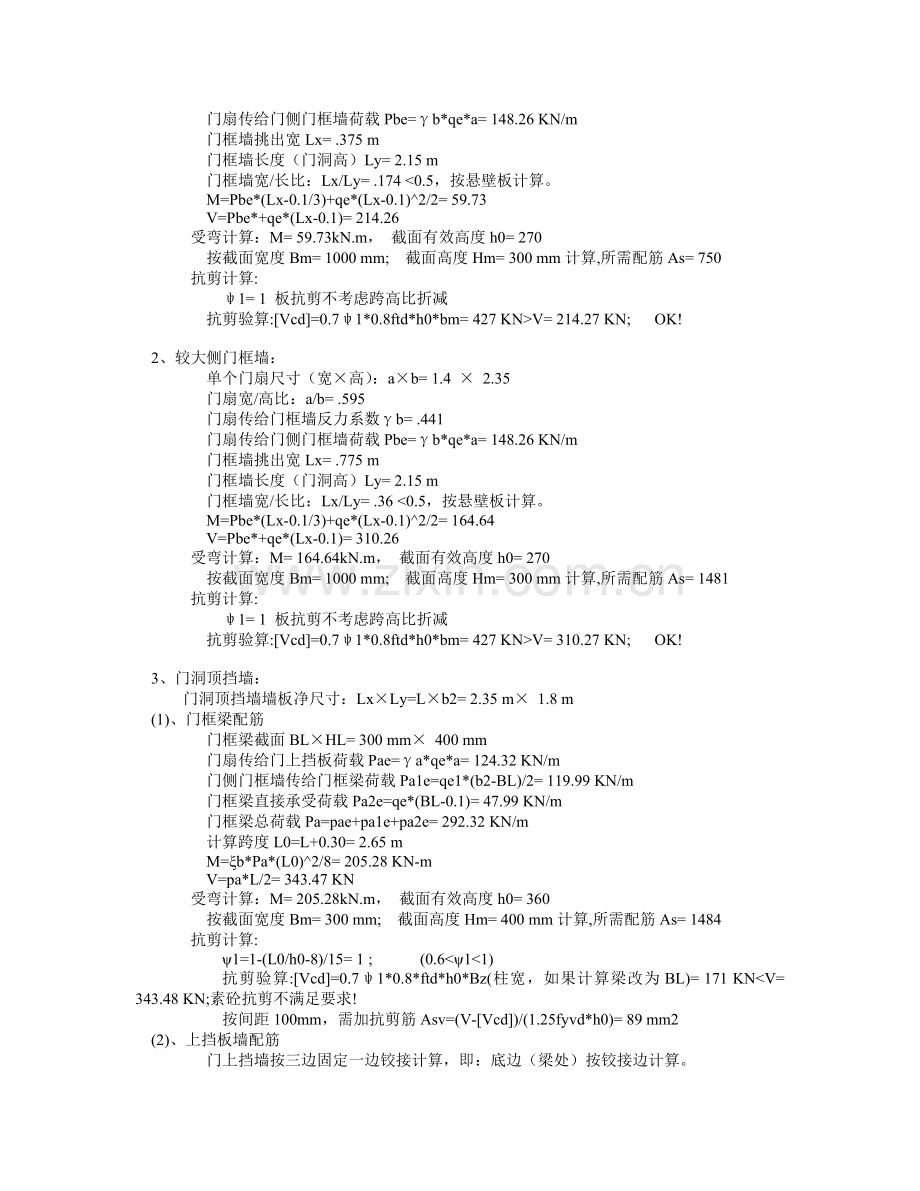

门扇传给门侧门框墙荷载Pbe=γb*qe*a= 148.26 KN/m
门框墙挑出宽Lx= .375 m
门框墙长度（门洞高）Ly= 2.15 m
门框墙宽/长比：Lx/Ly= .174 <0.5，按悬壁板计算。
M=Pbe*(Lx-0.1/3)+qe*(Lx-0.1)^2/2= 59.73
V=Pbe*+qe*(Lx-0.1)= 214.26
受弯计算：M= 59.73kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 214.27 KN; OK!

2、较大侧门框墙：
单个门扇尺寸（宽×高）：a×b= 1.4 × 2.35
门扇宽/高比：a/b= .595
门扇传给门框墙反力系数γb= .441
门扇传给门侧门框墙荷载Pbe=γb*qe*a= 148.26 KN/m
门框墙挑出宽Lx= .775 m
门框墙长度（门洞高）Ly= 2.15 m
门框墙宽/长比：Lx/Ly= .36 <0.5，按悬壁板计算。
M=Pbe*(Lx-0.1/3)+qe*(Lx-0.1)^2/2= 164.64
V=Pbe*+qe*(Lx-0.1)= 310.26
受弯计算：M= 164.64kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 1481
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 310.27 KN; OK!

3、门洞顶挡墙：
门洞顶挡墙墙板净尺寸：Lx×Ly=L×b2= 2.35 m× 1.8 m
(1)、门框梁配筋
门框梁截面BL×HL= 300 mm× 400 mm
门扇传给门上挡板荷载Pae=γa*qe*a= 124.32 KN/m
门侧门框墙传给门框梁荷载Pa1e=qe1*(b2-BL)/2= 119.99 KN/m
门框梁直接承受荷载Pa2e=qe*(BL-0.1)= 47.99 KN/m
门框梁总荷载Pa=pae+pa1e+pa2e= 292.32 KN/m
计算跨度L0=L+0.30= 2.65 m
M=ξb*Pa*(L0)^2/8= 205.28 KN-m
V=pa*L/2= 343.47 KN
受弯计算：M= 205.28kN.m， 截面有效高度h0= 360
按截面宽度Bm= 300 mm; 截面高度Hm= 400 mm计算,所需配筋As= 1484
抗剪计算:
ψ1=1-(L0/h0-8)/15= 1 ; (0.6<ψ1<1)
抗剪验算:[Vcd]=0.7ψ1*0.8*ftd*h0*Bz(柱宽，如果计算梁改为BL)= 171 KN<V= 343.48 KN;素砼抗剪不满足要求!
按间距100mm，需加抗剪筋Asv=(V-[Vcd])/(1.25fyvd*h0)= 89 mm2
(2)、上挡板墙配筋
门上挡墙按三边固定一边铰接计算，即：底边（梁处）按铰接边计算。
门上已设门框梁，其上挡墙荷载可按临空墙的荷载，q=qe1= 160
板块尺寸：（m）：Ly= 1.5 , Lx= 2.35
Lx/Ly= 1.566
板计算跨度=短边尺寸L0= 1.5
墙上端（竖向）支座筋：
弯矩系数my0=-.099
弯矩My0=my0*qe1*L0^2=-35.425
受弯计算：M= 35.42kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

墙水平向支座筋：
弯矩系数mx0=-.077
弯矩Mx0=mx0*qe1*L0^2=-41.521
受弯计算：M= 41.52kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

墙竖向跨中筋：
弯矩系数my= .046
弯矩My=my*qe1*L0^2= 24.95
受弯计算：M= 24.95kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

墙水平向跨中筋：
弯矩系数mx= .017
弯矩My=mx*qe1*L0^2= 9.588
受弯计算：M= 9.59kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
总水平力∑V=qe*L*b2= 1015.2
按四支承边周长平摊后剪力V=∑V/(2*L+2*b2)= 28.91
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 28.92 KN; OK!

4、门槛计算
门槛高b1= .2 m
M=Pbe*(b1-0.1/3)+qe*(b1-0.1)^2/2= 21.92
V=Pbe*+qe*(b1-0.1)= 148.32
受弯计算：M= 21.92kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 148.32 KN; OK!

地下室防护密闭门门框墙MK1520-A2-1 计算

一、已知条件:
1、门框基本数据：
结构层高（地下室底板面至顶板面距离）H= 4.55 m
通道净宽L= 3.95 m
门框墙厚t= 300 mm
门扇数= 1 扇
门洞净尺寸（宽×高）：aa×bb= 1.5 m× 2 m
顶板厚度ht= 400 m
较小边门框墙挑出尺寸（有门框柱时，含门框柱截面宽）a1= .775 m
较大边门框墙挑出尺寸（有门框柱时，含门框柱截面宽）a2= 1.675 m
较大边门框墙净宽（不含门框柱截面宽）a02= 1.075 m
门槛高度b1= .35 m
门洞顶挡墙高度（有门框梁时，含门框梁截面宽）b2= 1.8 m
门洞顶挡墙净高（不含门框梁截面宽）a01= .175 m
门框柱截面尺寸：bz*hz= 600 mm x 600 mm
门框梁截面尺寸：bL*hL= 300 mm× 400 mm
2.材料：混凝土C 35 ：fc= 16.7 N/mm2 ftk= 2.2 N/mm2； ft= 1.57 N/mm2; Ec= 31500 N/mm2
墙主筋（门框梁、门框柱、门框墙主筋）:HRB400:fy=360N/mm2;Es=200000N/mm2
门框梁、门框柱箍筋:HRB400:fy=360N/mm2; Es=200000N/mm2
在人防动荷载作用下，材料强度提高系数(材料强度综合调整系数):
混凝土:ft-1.5×0.8=1.2(用于抗剪计算)， fc-1.5(用于抗弯计算)， Ec-1.2
钢筋:强度HPB235:fy-1.5; HRB335:fy-1.35; HRB400:fy-1.20; 弹模Es-1.0
在人防等效静载作用下，材料的动力设计强度和弹性模量：
混凝土C35： ftd= 1.884 N/mm2, fcd= 25.05 N/mm2， Ecd= 37800 N/mm2
钢筋：HRB400:fyd=432N/mm2; Esd=200000N/mm2
箍筋：HRB400:fyvd=432N/mm2; Esd=200000N/mm2
3、最小配筋率:μmin= .25 %。
配筋计算时，考虑受压区钢筋，按双筋计算，受压区钢筋只按μmin= .25 %计，如实配钢筋多于最小配筋率，多出部分偏安全忽略不计。
4、考虑支座嵌固，简支门框梁跨中弯矩折减系数：ξb= .8
考虑支座嵌固，简支门框柱跨中弯矩折减系数：ξc= .8
5、荷载：门框墙人防等效静荷载标准值:qe= 240KN/m2
临空墙人防等效静荷载标准值:qe1= 160KN/m2
人防荷载取值：1、当门框墙未设门框柱和门框梁时，门框墙内力计算按门框墙等效静荷载，
2、当门框墙设有门框柱、门框梁时，门框梁（或门框柱）的内力计算按：
a、直接作用在门框梁（或门框柱）以及门扇传来的荷载按门框墙等效静荷载；
b、门框柱以外和门框梁以上的墙传来荷载按临空墙等效静荷载；

二、门框墙以及门框梁、柱计算:

1、门框柱、门框梁内力计算：
门框布置:在门框一侧布有门框柱,在另一侧未设门框柱，门顶设置门框梁。
计算简图:1、门框梁与门框柱按交叉梁计算其内力,
2、未设门框柱的门框墙按悬臂板计算,
3、设门框柱的门框墙按一端简直(与门框柱相连一端)悬臂板计算,、一段固接（与横墙相连一端）。
4、门框梁以上挡墙按三边固端、一边简支（与门框梁相连边），取被门框柱分割后最大板块计算。
墙和门扇传到门框梁、门框柱荷载按梯形或三角形传导，为计算方便，折算为均布荷载，其中：
墙传到门框梁荷载为：
A、门框梁下方门扇传来Px1=qe*aa^2/4= 135 KN
B、门洞边（较大边）墙传来Px2=qe1*a02^2/4= 46.2 KN
C、门框梁上方墙（门洞边较小一侧的上方及门洞正上方）传来Px3=qe1*b02*[2*(aa+a1)-b02]/4= 182.9 KN
D、门洞边（较大边）门框梁上方墙传来Px4=qe1*a02^2/4= 46.2 KN
注：门洞边（较小边）墙按悬臂板计算，荷载直接传到恒墙。
以上传到门框梁总荷载Px= 410.4 KN
均摊为均布荷载qx1= 103.9 KN/m
直接作用在门框梁qx2=qe*BL= 72 KN/m
作用在门框梁总荷载qx=qx1+qx2= 175.9 KN/m

墙传到门框柱（门框侧墙较大一侧设有门框柱）荷载为：
A、门扇传来Py1=qe*aa*(2*bb-aa)/4= 225 KN
B、门洞边（较大边）墙传来Py2=qe1*a02*(2*(b1+bb)-a02)/4= 155.8 KN
C、门框梁上方墙（门洞边较小一侧的上方及门洞正上方）传来Py3=qe1*b02^2/4= 89.9 KN
D、门洞边（较大边）门框梁上方墙传来Py4=qe1*a02*(2*b02-a02)/4= 82.7 KN
以上传到门框柱总荷载Py= 553.6 KN
均摊为均布荷载qy1= 121.6 KN/m
直接作用在门框柱qy2=qe*Bz= 144 KN/m
作用在门框柱总荷载qy=qy1+qy2= 265.6 KN/m
门框梁与柱交点处相互作用力:按照门框柱、梁在交点处挠度相等计算得：
P=-209.7 KN
P值“±”号规定：当P为“+”正时,门框柱的荷载部分传递给门框梁，反之，P为“-”时,门框梁的荷载部分传递给门框柱。
门框梁按简支梁计算：
左端支座反力：Rxa = qx*L/2+P*a2/L= 258.5
右端支座反力：Rxb = qx*L/2+P*(L-a2)/L= 226.6
弯矩最大位置,距左端支座距离x= 1.46 m
弯矩最Mxmax=Rxa*x-qx*x^2/2= 189.9
考虑支座嵌固，简支门框梁跨中弯矩折减系数：ξb= .8
折减后，弯矩设计值大Mx=ξb*Mxmax= 151.9
门框柱按简支梁计算：
下端支座反力：Rya = qy*H/2-P*b2/H= 687.3
上端支座反力：Ryb = qy*H/2-P*(H-b2)/H= 731.1
弯矩最大位置,距下端支座距离y= 2.58 m
弯矩最Mymax=Rya*y-qy*y^2/2= 889.1
考虑支座嵌固，简支门框柱跨中弯矩折减系数：ξc= .8
折减后，弯矩设计值大My=ξc*Mymax= 711.3

2、较小边门框墙(没有设门框柱那一侧)：
单个门扇尺寸（宽×高）：a×b= 1.7 × 2.2
门扇宽/高比：a/b= .772
门扇传给门框墙反力系数γb= .398
门扇传给门侧门框墙荷载Pbe=γb*qe*a= 162.45 KN/m
门框墙挑出宽Lx= .775 m
门框墙长度（门洞高）Ly= 2 m
门框墙宽/长比：Lx/Ly= .387 <0.5，按悬壁板计算。
M=Pbe*(Lx-0.1/3)+qe*(Lx-0.1)^2/2= 175.16
V=Pbe*+qe*(Lx-0.1)= 324.45
受弯计算：M= 175.16kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 1581
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 324.46 KN; OK!

3、较大侧门框墙：
（1）、门边门框柱配筋：
受弯计算：M= 711.32kN.m， 截面有效高度h0= 560
按截面宽度Bm= 600 mm; 截面高度Hm= 600 mm计算,所需配筋As= 3166
抗剪计算:
ψ1=1-(L0/h0-8)/15= .991 ; (0.6<ψ1<1)
抗剪验算:[Vcd]=0.7ψ1*0.8*ftd*h0*Bz(柱宽，如果计算梁改为BL)= 527 KN<V= 731.13 KN;素砼抗剪不满足要求!
按间距100mm，需加抗剪筋Asv=(V-[Vcd])/(1.25fyvd*h0)= 67 mm2
(2)、门边墙配筋
按一端简支一端固定的单向板计算，固端弯矩系数取1/8,跨中弯矩系数取9/128。
荷载按临空墙q=qe1= 160
墙板的计算跨度按净跨计：L0= 1.075 m
支座截面处计算:内力：弯矩M=qe1*L0^2/8= 23.11 kN-m; 剪力V=5qe1*L0/8= 107.5 kN
受弯计算：M= 23.11kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 107.5 KN; OK!
跨中截面处:弯矩：M=9qe1*L0^2/128= 13 kN-m
受弯计算：M= 13kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

4、门洞顶挡墙：
（1）、门框梁配筋：
受弯计算：M= 151.98kN.m， 截面有效高度h0= 360
按截面宽度Bm= 300 mm; 截面高度Hm= 400 mm计算,所需配筋As= 1068
抗剪计算:
ψ1=1-(L0/h0-8)/15= .801 ; (0.6<ψ1<1)
抗剪验算:[Vcd]=0.7ψ1*0.8*ftd*h0*Bz(柱宽，如果计算梁改为BL)= 137 KN<V= 258.53 KN;素砼抗剪不满足要求!
按间距100mm，需加抗剪筋Asv=(V-[Vcd])/(1.25fyvd*h0)= 62 mm2
取门洞顶及较小边门框墙上方合成板块计算：Lx= 2.275
(2)、上挡板墙配筋
门上挡墙按三边固定一边铰接计算，即：底边（梁处）按铰接边计算。
门上已设门框梁，其上挡墙荷载可按临空墙的荷载，q=qe1= 160
板块尺寸：（m）：Ly= 1.5 , Lx= 2.275
Lx/Ly= 1.516
板计算跨度=短边尺寸L0= 1.5
墙上端（竖向）支座筋：
弯矩系数my0=-.096
弯矩My0=my0*qe1*L0^2=-34.425
受弯计算：M= 34.42kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

墙水平向支座筋：
弯矩系数mx0=-.077
弯矩Mx0=mx0*qe1*L0^2=-41.224
受弯计算：M= 41.22kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

墙竖向跨中筋：
弯矩系数my= .044
弯矩My=my*qe1*L0^2= 23.845
受弯计算：M= 23.84kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750

墙水平向跨中筋：
弯矩系数mx= .018
弯矩My=mx*qe1*L0^2= 10.057
受弯计算：M= 10.06kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
总水平力∑V=qe*L*b2= 1706.4
按四支承边周长平摊后剪力V=∑V/(2*L+2*b2)= 20.86
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 20.87 KN; OK!

4、门槛计算
门槛高b1= .35 m
M=Pbe*(b1-0.1/3)+qe*(b1-0.1)^2/2= 54.01
V=Pbe*+qe*(b1-0.1)= 206.88
受弯计算：M= 54.01kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 206.88 KN; OK!

地下室防护密闭门门框墙MK1220-A1-2 计算

一、已知条件:
1、门框基本数据：
结构层高（地下室底板面至顶板面距离）H= 4.55 m
通道净宽L= 1.775 m
门框墙厚t= 300 mm
门扇数= 1 扇
门洞净尺寸（宽×高）：aa×bb= 1.2 m× 2.15 m
顶板厚度ht= 400 m
较小边门框墙挑出尺寸（有门框柱时，含门框柱截面宽）a1= .2 m
较大边门框墙挑出尺寸（有门框柱时，含门框柱截面宽）a2= .375 m
门槛高度b1= .15 m
门洞顶挡墙高度（有门框梁时，含门框梁截面宽）b2= 1.85 m
门洞顶挡墙净高（不含门框梁截面宽）a01=-.3 m
门框梁截面尺寸：bL*hL= 300 mm× 400 mm
2.材料：混凝土C 35 ：fc= 16.7 N/mm2 ftk= 2.2 N/mm2； ft= 1.57 N/mm2; Ec= 31500 N/mm2
墙主筋（门框梁、门框柱、门框墙主筋）:HRB400:fy=360N/mm2;Es=200000N/mm2
门框梁、门框柱箍筋:HRB400:fy=360N/mm2; Es=200000N/mm2
在人防动荷载作用下，材料强度提高系数(材料强度综合调整系数):
混凝土:ft-1.5×0.8=1.2(用于抗剪计算)， fc-1.5(用于抗弯计算)， Ec-1.2
钢筋:强度HPB235:fy-1.5; HRB335:fy-1.35; HRB400:fy-1.20; 弹模Es-1.0
在人防等效静载作用下，材料的动力设计强度和弹性模量：
混凝土C35： ftd= 1.884 N/mm2, fcd= 25.05 N/mm2， Ecd= 37800 N/mm2
钢筋：HRB400:fyd=432N/mm2; Esd=200000N/mm2
箍筋：HRB400:fyvd=432N/mm2; Esd=200000N/mm2
3、最小配筋率:μmin= .25 %。
配筋计算时，考虑受压区钢筋，按双筋计算，受压区钢筋只按μmin= .25 %计，如实配钢筋多于最小配筋率，多出部分偏安全忽略不计。
4、考虑支座嵌固，简支门框梁跨中弯矩折减系数：ξb= .8
考虑支座嵌固，简支门框柱跨中弯矩折减系数：ξc= .8
5、荷载：门框墙人防等效静荷载标准值:qe= 240KN/m2
临空墙人防等效静荷载标准值:qe1= 160KN/m2
人防荷载取值：1、当门框墙未设门框柱和门框梁时，门框墙内力计算按门框墙等效静荷载，
2、当门框墙设有门框柱、门框梁时，门框梁（或门框柱）的内力计算按：
a、直接作用在门框梁（或门框柱）以及门扇传来的荷载按门框墙等效静荷载；
b、门框柱以外和门框梁以上的墙传来荷载按临空墙等效静荷载；

二、门框墙以及门框梁、柱计算:

1、较小边门框墙：
单个门扇尺寸（宽×高）：a×b= 1.4 × 2.35
门扇宽/高比：a/b= .595
门扇传给门框墙反力系数γb= .441
门扇传给门侧门框墙荷载Pbe=γb*qe*a= 148.26 KN/m
门框墙挑出宽Lx= .2 m
门框墙长度（门洞高）Ly= 2.15 m
门框墙宽/长比：Lx/Ly= .093 <0.5，按悬壁板计算。
M=Pbe*(Lx-0.1/3)+qe*(Lx-0.1)^2/2= 25.91
V=Pbe*+qe*(Lx-0.1)= 172.26
受弯计算：M= 25.91kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 172.27 KN; OK!

2、较大侧门框墙：
单个门扇尺寸（宽×高）：a×b= 1.4 × 2.35
门扇宽/高比：a/b= .595
门扇传给门框墙反力系数γb= .441
门扇传给门侧门框墙荷载Pbe=γb*qe*a= 148.26 KN/m
门框墙挑出宽Lx= .375 m
门框墙长度（门洞高）Ly= 2.15 m
门框墙宽/长比：Lx/Ly= .174 <0.5，按悬壁板计算。
M=Pbe*(Lx-0.1/3)+qe*(Lx-0.1)^2/2= 59.73
V=Pbe*+qe*(Lx-0.1)= 214.26
受弯计算：M= 59.73kN.m， 截面有效高度h0= 270
按截面宽度Bm= 1000 mm; 截面高度Hm= 300 mm计算,所需配筋As= 750
抗剪计算:
ψ1= 1 板抗剪不考虑跨高比折减
抗剪验算:[Vcd]=0.7ψ1*0.8ftd*h0*bm= 427 KN>V= 214.27 KN; OK!

3、门洞顶挡墙：
门洞顶挡墙墙板净尺寸：Lx×Ly=L×b2= 1.775 m× 1.85 m
(1)、门框梁配筋
门框梁截面BL×HL= 300 mm× 400 mm
门扇传给门上挡板荷载Pae=γa*qe*a= 124.32 KN/m
门侧门框墙传给门框梁荷载Pa1e=qe1*(b2-BL)/2= 124 KN/m
门框梁直接承受荷载Pa2e=qe*(BL-0.1)= 47.99 KN/m
门框梁总荷载Pa=pae+pa1e+pa2e= 296.32 KN/m
计算跨度L0=L+0.30= 2.075 m
M=ξb*Pa*(L0)^2/8= 127.58 KN-m
V=pa*L/2= 262.98 KN
受弯计算：M= 127.58kN.m， 截面有效高度h0= 360
按截面宽度Bm= 300 mm; 截面高度Hm= 400 mm计算,所需配筋As= 882
抗剪计算:
ψ1=1-(L0/h0-8)/15= 1 ; (0.6<ψ
