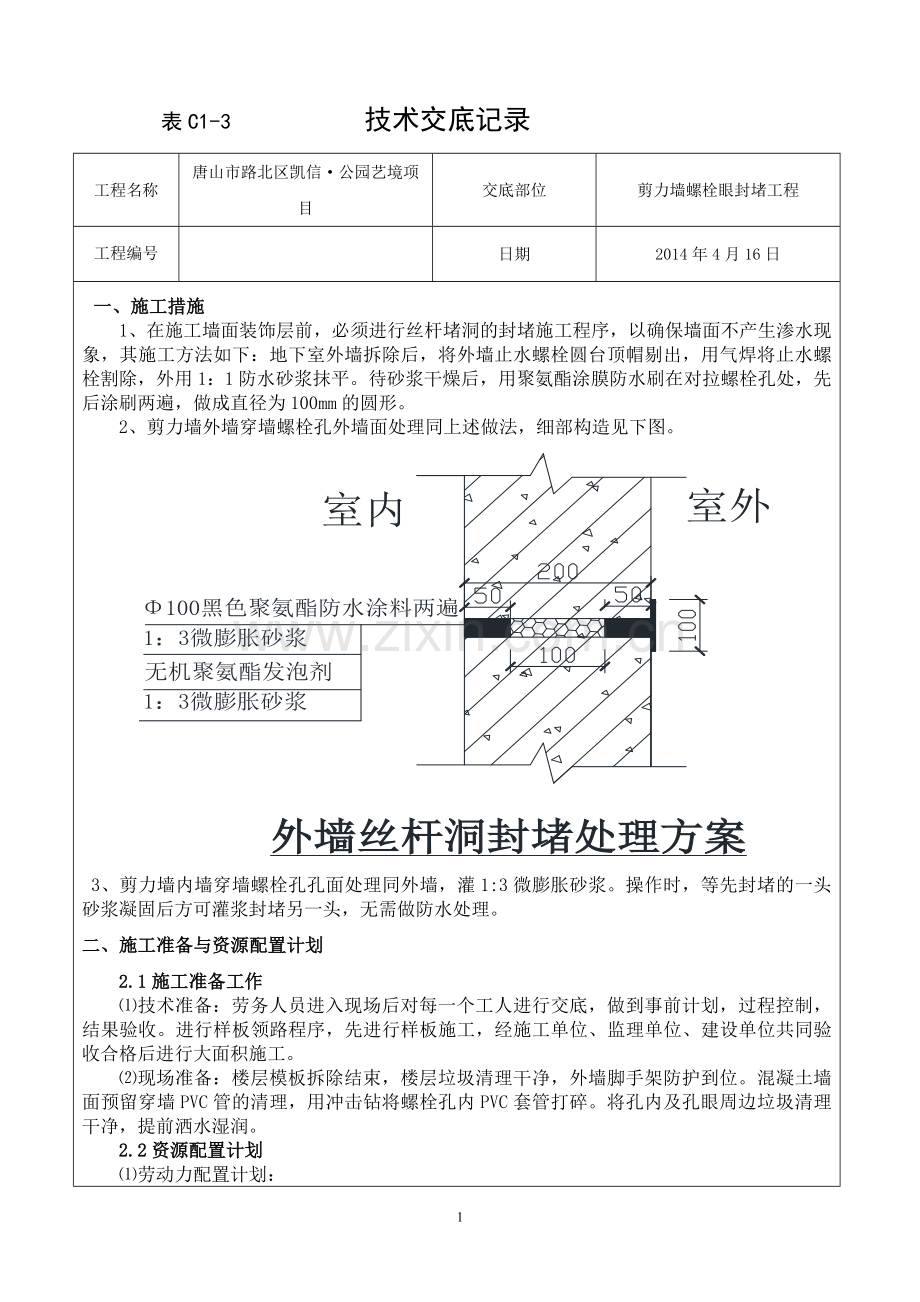

表C1-3 技术交底记录

工程名称
唐山市路北区凯信·公园艺境项目
交底部位
剪力墙螺栓眼封堵工程
工程编号

日期
2014年4月16日
一、施工措施
1、在施工墙面装饰层前，必须进行丝杆堵洞的封堵施工程序，以确保墙面不产生渗水现象，其施工方法如下：地下室外墙拆除后，将外墙止水螺栓圆台顶帽剔出，用气焊将止水螺栓割除，外用1：1防水砂浆抹平。待砂浆干燥后，用聚氨酯涂膜防水刷在对拉螺栓孔处，先后涂刷两遍，做成直径为100mm的圆形。
2、剪力墙外墙穿墙螺栓孔外墙面处理同上述做法，细部构造见下图。

3、剪力墙内墙穿墙螺栓孔孔面处理同外墙，灌1:3微膨胀砂浆。操作时，等先封堵的一头砂浆凝固后方可灌浆封堵另一头，无需做防水处理。
二、施工准备与资源配置计划
2.1施工准备工作
⑴技术准备：劳务人员进入现场后对每一个工人进行交底，做到事前计划，过程控制，结果验收。进行样板领路程序，先进行样板施工，经施工单位、监理单位、建设单位共同验收合格后进行大面积施工。
⑵现场准备：楼层模板拆除结束，楼层垃圾清理干净，外墙脚手架防护到位。混凝土墙面预留穿墙PVC管的清理，用冲击钻将螺栓孔内PVC套管打碎。将孔内及孔眼周边垃圾清理干净，提前洒水湿润。
2.2资源配置计划
⑴劳动力配置计划：

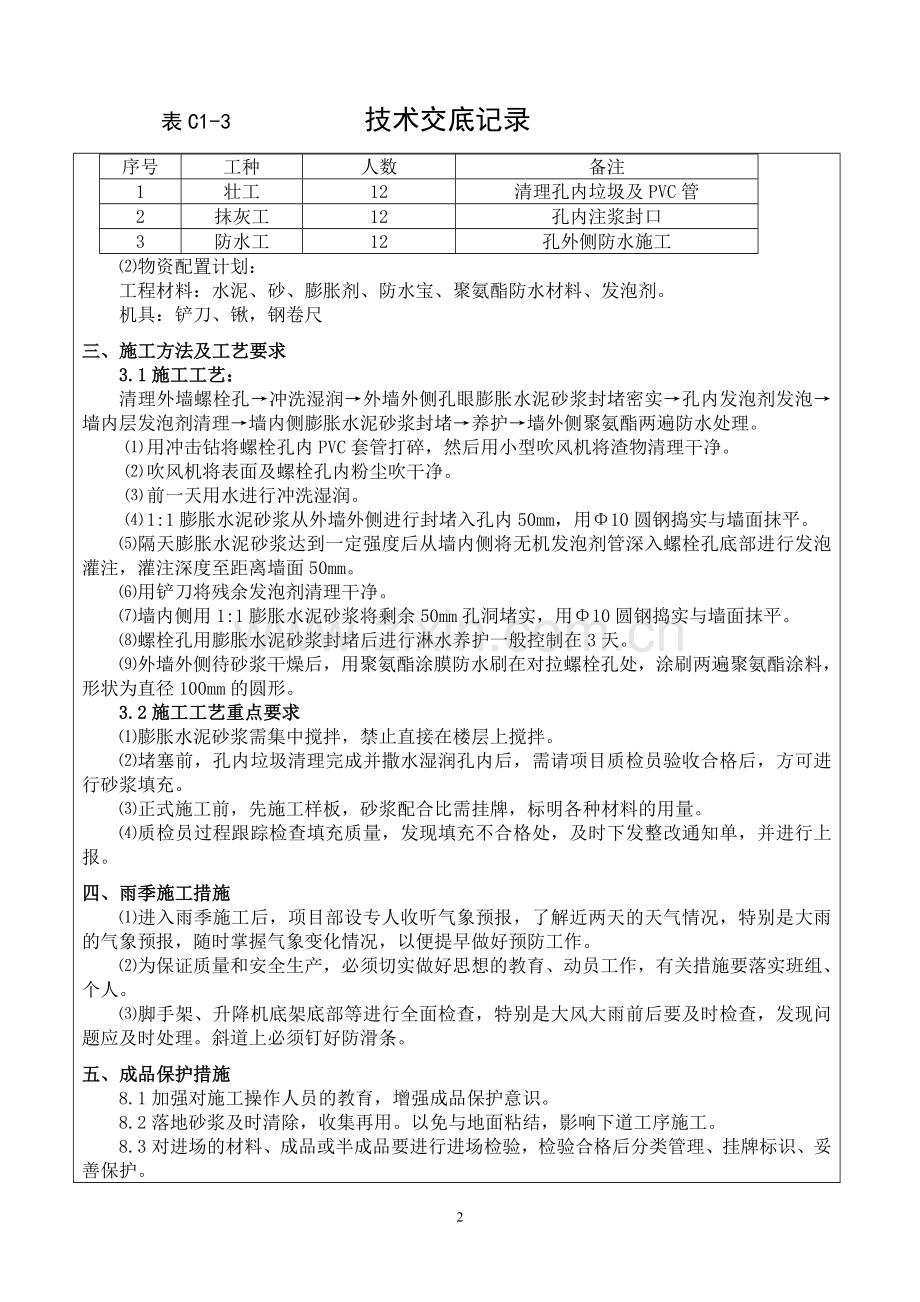

序号
工种
人数
备注
1
壮工
12
清理孔内垃圾及PVC管
2
抹灰工
12
孔内注浆封口
3
防水工
12
孔外侧防水施工
⑵物资配置计划：
工程材料：水泥、砂、膨胀剂、防水宝、聚氨酯防水材料、发泡剂。
机具：铲刀、锹，钢卷尺
三、施工方法及工艺要求
3.1施工工艺：
清理外墙螺栓孔→冲洗湿润→外墙外侧孔眼膨胀水泥砂浆封堵密实→孔内发泡剂发泡→墙内层发泡剂清理→墙内侧膨胀水泥砂浆封堵→养护→墙外侧聚氨酯两遍防水处理。
⑴ 用冲击钻将螺栓孔内PVC套管打碎，然后用小型吹风机将渣物清理干净。
⑵ 吹风机将表面及螺栓孔内粉尘吹干净。
⑶ 前一天用水进行冲洗湿润。
⑷ 1:1膨胀水泥砂浆从外墙外侧进行封堵入孔内50mm，用Φ10圆钢捣实与墙面抹平。
⑸隔天膨胀水泥砂浆达到一定强度后从墙内侧将无机发泡剂管深入螺栓孔底部进行发泡灌注，灌注深度至距离墙面50mm。
⑹用铲刀将残余发泡剂清理干净。
⑺墙内侧用1:1膨胀水泥砂浆将剩余50mm孔洞堵实，用Φ10圆钢捣实与墙面抹平。
⑻螺栓孔用膨胀水泥砂浆封堵后进行淋水养护一般控制在3天。
⑼外墙外侧待砂浆干燥后，用聚氨酯涂膜防水刷在对拉螺栓孔处，涂刷两遍聚氨酯涂料，形状为直径100mm的圆形。
3.2施工工艺重点要求
⑴膨胀水泥砂浆需集中搅拌，禁止直接在楼层上搅拌。
⑵堵塞前，孔内垃圾清理完成并撒水湿润孔内后，需请项目质检员验收合格后，方可进行砂浆填充。
⑶正式施工前，先施工样板，砂浆配合比需挂牌，标明各种材料的用量。
⑷质检员过程跟踪检查填充质量，发现填充不合格处，及时下发整改通知单，并进行上报。
四、雨季施工措施
⑴进入雨季施工后，项目部设专人收听气象预报，了解近两天的天气情况，特别是大雨的气象预报，随时掌握气象变化情况，以便提早做好预防工作。
⑵为保证质量和安全生产，必须切实做好思想的教育、动员工作，有关措施要落实班组、个人。
⑶脚手架、升降机底架底部等进行全面检查，特别是大风大雨前后要及时检查，发现问题应及时处理。斜道上必须钉好防滑条。
五、成品保护措施
8.1加强对施工操作人员的教育，增强成品保护意识。
8.2落地砂浆及时清除，收集再用。以免与地面粘结，影响下道工序施工。
8.3对进场的材料、成品或半成品要进行进场检验，检验合格后分类管理、挂牌标识、妥善保护。
8.4砂浆强度达到初凝要求后，立即进行浇水养护，养护期不少于3天；
六、保证质量措施
9.1工长、质检员严格按照技术交底要求进行班前技术交底，过程检查监督，每道工序均进行检查验收后方可进行下一道工序施工。
9.2严格控制材料进场质量，做到每一种材料进场要对其进行检查，须做复试的立即要求进行复试。
9.3严格按照技术交底要求进行膨胀水泥砂浆的配置。
9.4项目部技术负责人、工长、质检员定期或不定期的进行抽查，发现不合格的要求立即进行返工处理。
七、保证安全措施
10.1项目部安全控制必须坚持“安全第一、预防为主、综合治理”的方针。
10.2工人进场后立即进行安全技术交底，做到将交底交到每个人手中。
10.3墙外操作人员注意需穿防滑鞋、系安全带；
10.4对施工现场临边进行防护、施工机械进行检查维修保养，确保安全运行。

审核人：

交底人：

接受交底人

接 交 人：
