PT200中级培训笔记PPT课件.ppt

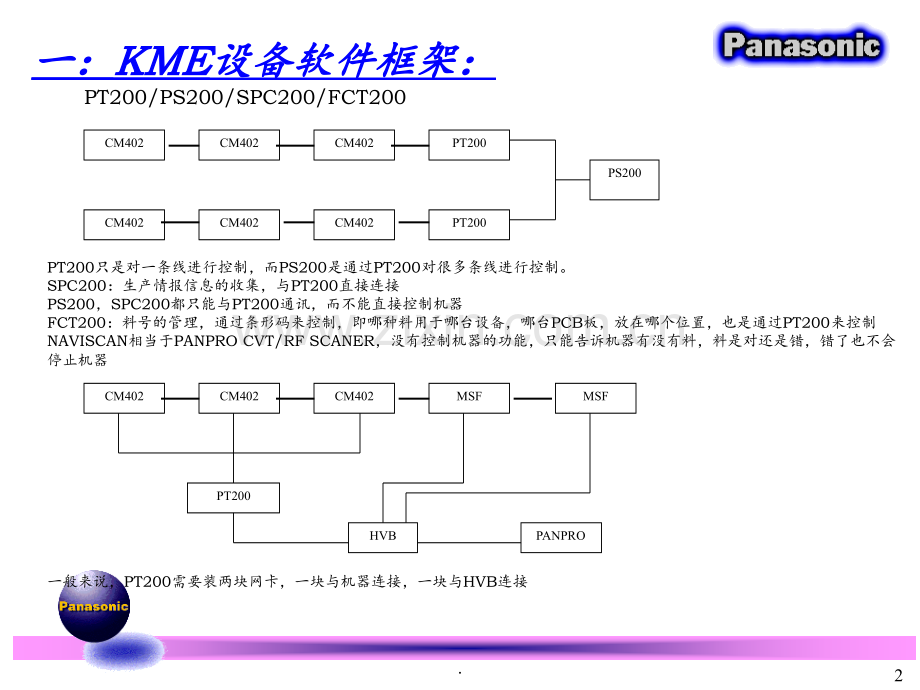

PT200PT200中级培训中级培训讲师：周志平讲师：周志平笔记整理：严小军笔记整理：严小军1.一：一：KMEKME设备软件框架：设备软件框架：PT200/PS200/SPC200/FCT200CM402PT200CM402CM402CM402PT200CM402CM402PS200CM402MSFCM402CM402MSFPT200HVBPANPROPT200只是对一条线进行控制，而PS200是通过PT200对很多条线进行控制。SPC200：生产情报信息的收集，与PT200直接连接PS200，SPC200都只能与PT200通讯，而不能直接控制机器FCT200：料号的管理，通过条形码来控制，即哪种料用于哪台设备，哪台PCB板，放在哪个位置，也是通过PT200来控制NAVISCAN相当于PANPRO CVT/RF SCANER，没有控制机器的功能，只能告诉机器有没有料，料是对还是错，错了也不会 停止机器一般来说，PT200需要装两块网卡，一块与机器连接，一块与HVB连接2.PS200PS200篇篇介绍：PS200 可以控制PT200,PS200版本要与PT200一样，有PART Library,Line Convert，MJS 三个功能。通过局域网与PT200系统进行通讯，无法直接与机器进行程序导入导出，信息的采集。在PS200 LINE Convert中制作 完成的程序，可以直接导入到PT200 的Filer中，在PT200 Filer中完成data check后，就可导入至机器。PS200/PT200通讯:VER 3.9中需要进行如下设定：利用ProViewer HostSetting:进行PT200与PS200的连接网络线的接法：按照颜色依次连接（实际操作）电脑名称PT-01,PT-02,PT-03,PT-04,PT-05 H.L.M：1.1.0,2.2.0,3.3.0,4.4.0VER4.0.02 以上版本以上版本,只要只要PS200电脑，电脑，PT200电脑处于同一个局域网，就可以进行相互通迅，不需要设定通讯参数。电脑处于同一个局域网，就可以进行相互通迅，不需要设定通讯参数。注注：1二条线的HLM，COMPUTER NAME,MACHINE NAME 需要与第一条线的配置不一样 (SetupLine Config)例如：电脑名字IP ADDRESSHLM线的配置PS200PS-PH192.168.10.2PT200QINZJ192.168.10.501.011A+1BPT200PT-200192.168.10.602.014APT200PT-4A192.168.10.803.012A+1CPT200PT-01192.168.10.804.014A3.2THOSTS.INI 通讯参数的设定（C:WINNTsystem32driversetc）3PS200PS200不可以直接不可以直接COPYCOPY一条一条LINELINE的的PARTSPARTS到另外一条到另外一条LINELINE，需要通过，需要通过PT200PT200相互相互COPYCOPY才可以才可以 4PSPS中中LBLB是从机器中导过来，所以第一次打开是从机器中导过来，所以第一次打开LINE CONVERTLINE CONVERT需要很长时间。需要很长时间。PS200 Line Convert:1、弹出对话框，询问是否上传数据,进入line convert的窗体 2、参数设定：Tool数据库设定 对导入的part library进行参数的设定，使用extending NoPT优先 一般选项 PS优先 BAKEUP：将PT-01中数据上传到PS-01中，（程序与数据库）MJS(MuiltJobSchedule)这是一个独立的软件，需要在PS200中安装。适用于多个产品的组合优化,产品有一定的相似性，优化才有意义。1安装 先安装PS200,再安装MJS.2卸载 先卸载MJS,再卸载PS200PS200PS200篇篇4.PT200PT200篇篇程序安装目录说明：程序安装目录说明：1。操作系统：WIN2000英文/日文，WIN NT（WORKSTATION。补丁4.0以上）不能装在手提电脑上，奔4，256MB，40G，3.5INCH软驱，网卡，CD-ROM，打印机，UPS（建议）2 IP ADDRESS设定C类地址：192.168.10.*SP28：最后一位地址在1019，其他最后一位在1255，一般从20开始 192.168.10.2 PS200，192.168.10.1 网关3关于Part Library Extending No 的设定 在SETUP-System Config-Part library Setting 中设定4PS200目录：指Line Conveter5PT200 目录 KMEPT200 指Filer 程序存放路径 KMEPS200 指Line Convert 程序存放路径 PS200与PT200 通过Apache进行相连6PVCComService:启动PVCComservice 会自动check ip address.uls 旧的版本:hostconfig.ini 新的版本：ip address.ini 存放的路径：kmepvs PropertiesAdvancedEnvironment Variables将 PVCLineHost,PVSMYHOST 的PT-01 更改成PT-02 注：可以使用SET命令参看WIN2000当前的状态。如不同的PT名，系统重新启动，会自动刷新环境参数 7共分为五个扇区 C：OS D：KME（PT200）E：DATA（数据备份）F：生产情报信息收集 G：备份盘5.FILER的编辑的编辑-Block Data/Mount Data/Expansion/Make Block Data1Block Data:程序基本信息（X,Y,Degree,Part Name,RefNo），一般来至于CAD的原始数据对于单板，block data为单板数据。对于多拼板，block data为第一单板数据。对于阴阳板，block data 需要创建二个block,block1 存放A 面，block2 存放B面block block datadata可可以以存存在在负负值值，是是因因为为它它是是由由CADCAD数数据据生生成成的的，而而Mount Mount DataData不不可可以以有有负负值值，如如果果有有的的话话，可可以以在在ORIGIN ORIGIN OFFSETOFFSET中修改，或者在中修改，或者在BLOCK ATTRIB DATABLOCK ATTRIB DATA中修改中修改 2Mount Data:通过Line Converter 中的 AssignSimulation 优化后得出的贴装点信息。（对于多个拼板：Mount Data=Block Data*Block Attribute 中的拼板数量）在机器上进行程序坐标的Teaching后，修改的信息会自动修改修改的信息会自动修改PT200PT200的的Mount Data,Mount Data,但不会修改但不会修改block Data.block Data.3Make Block Data:当Mount Data通过机器的Teaching,有了坐标等信息的变更后，需要使用Make Block Data功能，利利用用Teaching Teaching 的的Mount Mount DataData生成新的生成新的ock data.ock data.这样才不会出错，否则这样才不会出错，否则block datablock data不改变，下一次优化程序时，不改变，下一次优化程序时，Mount DataMount Data将会改变将会改变对于多拼板/阴阳板的程序，可以指定任意一个拼板数据，生成block data.6.FILER的编辑的编辑4Expandsion:使用Block Data 扩展生成Mount Data，原有的Mount Data数据被覆盖。Expansion参数说明：New expanding from block Data:使用所有block data 生成mount data,会将原将原mount datamount data中包含的吸着中包含的吸着/贴装参数贴装参数 全部覆盖全部覆盖 Expanding only for correction from block data:将修改过的元件的将修改过的元件的mount data mount data 中包含的吸着中包含的吸着/贴装参数覆盖贴装参数覆盖 附：Mount data 参数说明：参数说明：Skip:Mounting 跳步 X,Y,A:X,Y 坐标与贴装角度 Part Name,Ex:贴装元件信息 Note:位号 No:贴装点在Block data 中的顺序 BL:属于那一块拼板（1，2，3，4.）Head:Head Num,Table Num.表示此贴装点在那个table贴装。头的数量是连续的。Mounting order:贴装的先后顺序 BLK:Block Attitube,属于哪一块block data7.FILER的编辑的编辑程序Simulation后生成的机器贴装顺序，手工添加/编辑贴装点不会修改。机器也会自动生成贴装顺序。但人工不可编辑。Turn No:贴装的回数 PickupSeq:吸着的顺序 MountSeq:贴装的顺序 NozzlePos:Nozzle 的位置 FeederAddress:Feed的站号 Side:Feed 的Left or Right红字参数表示贴装点优化后的实际贴装信息，由line converterSimulation 生成的信息。但是机器在实际的贴装中会修改吸着，贴装的信息。如:机器判断一个nozzle NG 后，使用7个head贴装，就会更改 吸着/贴装的 顺序。8.1关于Filer-程序编辑Expand 的特别说明程序文件点数的简单添加，删除，修改，有两种方法：1在block data 中添加贴装点：A:打开MOUNT Data,执行Make block data命令，重新使用mount data 生成block data,确保程序坐标，角度的正确性。B:打开block data,将贴装点的信息添加C:如有新的元件添加，在Arrange info 中添加料站信息D:使用Expand功能，将block data生成mount data.E:执行Data check,check ok,保存程序。2在Mount Data中添加贴装点：A:如有新的元件添加，在Arrange info 中添加料站信息B:打开Mount Data,选择需要添加的Table,进行数据的添加。C:执行Data check,check ok,保存程序。注：在贴装点添加时，要注意Nozzle的排列。（2）block data,mount data,Expansion的说明 PT200中手工添加贴装点的说明中手工添加贴装点的说明9.Block Data:存放贴装点的基本信息，可以使用skip,直接 skip 贴装点PT200中手工添加贴装点的说明中手工添加贴装点的说明10.Mount Data:PT200中手工添加贴装点的说明中手工添加贴装点的说明Make Block Data:使用mount data 生成block data.对于多拼板的程序，可以指定任意一个拼板的数据，生成block data.SKIP 的用途：A:MSKP:在Mount Data 中 选中了SKIP。B:USKP:在Arrange Info 中将Feed SKIP,不需要执行Expansion,就可以直接在Mount Data中起作用。C:BAD:在Block AttribeData 中将Pattern Skip,不需要执行Expansion，就可以直接在Mount Data中起作用。D:BSKP:在Block Data 中 选中skip选项,需要执行Expansion，才可以在Mount Data中起作用。11.备份的两个工具：BACKUPTOOL/MAKESETTOOL恢复工具：RESTORE1.自动数据备份：A.使用 MaintenanceMakeset tool 备份系统信息备份的信息关于备份关于备份/恢复的一些说明恢复的一些说明 12.关于备份关于备份/恢复的一些说明恢复的一些说明 B.使用Maintenance-BackUp Tool(常用)备份的信息备份程序数据Restore数据恢复 使用WINDOWSCMD 命令C:KMETOOLSBACKUPBACKUP 命令可以使用 backup/?参看命令参数在进行备份时，最好的办法是将所有程序保存在软盘中，才不会产生程序丢失，否则有可能在操作错误时将程序丢失13.PT200的优化原则与技巧的优化原则与技巧1料架的放置要同样的尽量放在一起，因为吸嘴之间的距离等于8*2料架之间的距离，可以做到同吸。例：高速头 4头同吸 8个料，比单个同吸 8个料 快0.5S。注：基板的宽度200以下2 CM402的贴装顺序说明：无BAD MARK时：基板流入XY TABLE,Table1,3 照mark,Table2,4预吸元件，识别，移到贴装等待位置，TABLE1,3识别完 MARK,就进行贴装，故Table2，4可以多进行一次贴装。例 Table1Table2Table3Table4贴装周期2323元件点数16241624贴装顺序为：Table1照mark（Table2吸料，等待贴装）-Table2 贴装（Table1吸料）-Table1贴装(Table2吸料)-Table2 贴装（Table1吸料）-Table1贴装(Table2吸料)-Table2贴装（Table1结束等待基板进入）以上步骤CM402没有等待的时间，也就减少了生产的时间。有BAD MARK时：Table1先识别PCB MARK,再识别BAD MARK.Table3 只识别PCB MARK.Table1在识别PCB MARK,BAD MARK时，Table2 HEAD 处于原点状态。BAD MARK识别完成后，Table2才会进行元件的吸着，贴装。所以用Bad Mark后，在Table1吸料数量可能等于或大于Table2的吸料的情况下，可能会会出现Table1先贴装的情况。在程序优化时，Table1也可以比Table2多一个Turn.（前提：Table1上的料要便于同吸）TAB2尽量多放一些易同吸的料，通过减少吸料时间来弥补移动时间，TAB1多放一些大料，相同的料放在TAB上不要为奇数14.PT200的优化原则与技巧的优化原则与技巧CM402CM402CM402CM4023:Part division setting Ideal Coefficient 40%的设定 =单个元件用量/当前Table的贴装点数 Table的贴装点数=总的贴装点数/4 Table 1用于单个元件多供料器的分配，使4个table能够平衡，贴装元件数量相对一致。2实现同吸的功能4吸嘴的设定：例：32个110 32个110 16个110+16个115 120，130，140可以先定的定下来，否则优化后会有偏差，最好整个头用相同的吸嘴如果直接按simulate,feeder/nozzle的配置不会改变，如果先按assign,则会改变 5line Camera 同一列上的吸嘴识别方式要一致。加快识别的时间。例：反射反射反射反射透射透射反射反射反射透射透射反射透射反射反射反射如同一列上的吸嘴识别方式不一致，会添加识别的时间例识别错误，在最后贴装，故会添加一次贴装次数 吸着位置有x,y的offset,有,不能同吸15.PT200的优化原则与技巧的优化原则与技巧 6两块基板同时贴装 当基板的长度在240MM以下，可以同时贴装二块，故料尽量放置在5-23站上 7 贴装高度 在进行贴装时，按照元件的高度，依次进行贴装 8同吸的设定 在如下情况时，需要在FEED中插入空站3333空格2222 这样CM402吸着时，可以同吸5次 9手工的最优化，使用Analysistool工具，同时在execl中进行人工的操作 基本方法：路径：c:enusys/kme/tools/analysis toola打开AnalysisTool，选中PSMode 2000选项b 在进入line converter，选中程序进行编制，执行在SimulateSimulate，导入part library,在Analusistool中可以显 示程序的信息c 对此信息进行编辑，导出到excel中，使用arrangenent(all mc)文件中，再进行人工的排序。10在制作程序时，可以将几个不同的机种有相同的料站先固定，可以节省换料时间。16.PT200PT200故障维修故障维修PT200是一个SHELL程序，程序的运行通过WINDOWS系统的SERVICE控制，故可以通过以下的SERVICE关系图，进行PT200的运行控制。Lower layerCommunication layerUpper layerPT200PS200Line converter(ApplicationGUI)Line converter(ApplicationGUI)Filer,Virtual Filer(ApplicationGUI)Same applicationPVSComServicePVSComServiceEthrnet(WindowsOS)PVCComServiceKICSService(service)FileService(service)FASockService(service)PrintService(service)SeiralService(service)ShellService(service)LineMonitor (GUI)EventViewer(GUI)Integrationparts(GUI)ProductViewer(GUI)ModularEditor(GUI)CM20X,CM301 Editor(GUI)CM88,CM100 etcLineConfig(GUI)SystemConfig(GUI)LogMngService(service)Shell(GUI)Machine layerRegistry settingsDataService(service)EventLogService(service)Module manage-ment(DLL)Differences ManagementLine management ModuleinformationMachine dataLIB manage-ment(DLL)Library Event logProductionInformationdataMount log dataLot manage-ment(DLL)Lot data17.关于一些文件目录的说明：关于一些文件目录的说明：BTMAP：机器图片CONVERT：线的转换DATA：PARTS信息，程序信息1COMMON：PARTS库信息，每台机器信息，（元件外形尺寸，FEED信息，贴装参数）2LINE：每台机器信息，NOZZLE等信息3LOT：也是对每台机器而言，记录FILER中名字4STORE：程序信息在STORE中将程序信息删除，可以从其他一条信息中拷贝一条过来，将文件名更改即可，MACHINE NAME/FILE NAME/ALIASPRU：是自动生成的文件，存放着一些基本信息PT200/DOC/HGR12/ENG：识别版本FILEPATH：文件路径LOG：MASTER FILE：整个数据库的标准信息MC PICTURE：图片文件PRODUCT REPORT：生产报告PVCSYSTEM：TOOLS：工具栏VIRTUAL LINE CONFIG：虚拟线的建立PS200/MAP：CAD定义时的摸板18.注册表的介绍：注册表的介绍：1路径：MY COMPUTER/HCEY-LOCALMACHINE/KME BDE 511 PARTS LIBRARY PARVIEWER PS200 PT100 SOFTWARE INSTALLION TOOLS PASTVERSIONPT100 CURRENT VERSION/PT LOGPN/CURRENT MODE（登陆级别）PT200/EXE/PT SHELL MENU/PT SHELL MENU NOTEPAD2修改电脑名字,执行的过程 My ComputerHKEY_LOCAL_MACHINESoftwreKMEPT100CurrentversionLineconfigMyhost A更改电脑的名字变更为PT-02 B更改PT200的数据目录名称变更为PT-02,C:KMEPS200DATAPT01 变更PT-02 C将程序文件中的电脑名字变更为PT-02,使用 C:KMEPS200TOOLHOSTChangMidFile.exe 更改文件 D更改PT200 LINE CONFIG 中的COMPUTER NAME 变更为PT-02，保存，退出，重新启动 E更改PT200 通讯参数在SETUP中ProViewConfige 中更改Host 中的Computer Name F更改操作系统中的环境变量 a:在DOS中使用SET 命令 察看WINNT,WIN2000当前的状态 b:在WIN2000(WINNT)的SYSTEM PropertiesAdvancedEnvironment Variables将 PVCLineHost,PVSMYHOST 的PT-01 更改成PT-0219.功能：生产情报收集，管理分析 建立在IE基础上进行浏览 系统要求：2个HARD DISKWIN 2000 SERVER（ENGLISH）数据库SQL SERVER2000IE 要求500以上采用JAVA进行开发，要先安装JAVA控制台访问方式：所有的计算机组建一个INTERNET，同时安装SPC200的服务台，创建一个WEB SERVER，客户端采用INTERNET EXPLORER登陆服务器登陆：HTTP：/LOCALHOST/AZET2客户端登陆：HTTP：/192.168.50.10/AZET2SPC200SPC200的简介：的简介：20.
