断煤交线牛宏.ppt

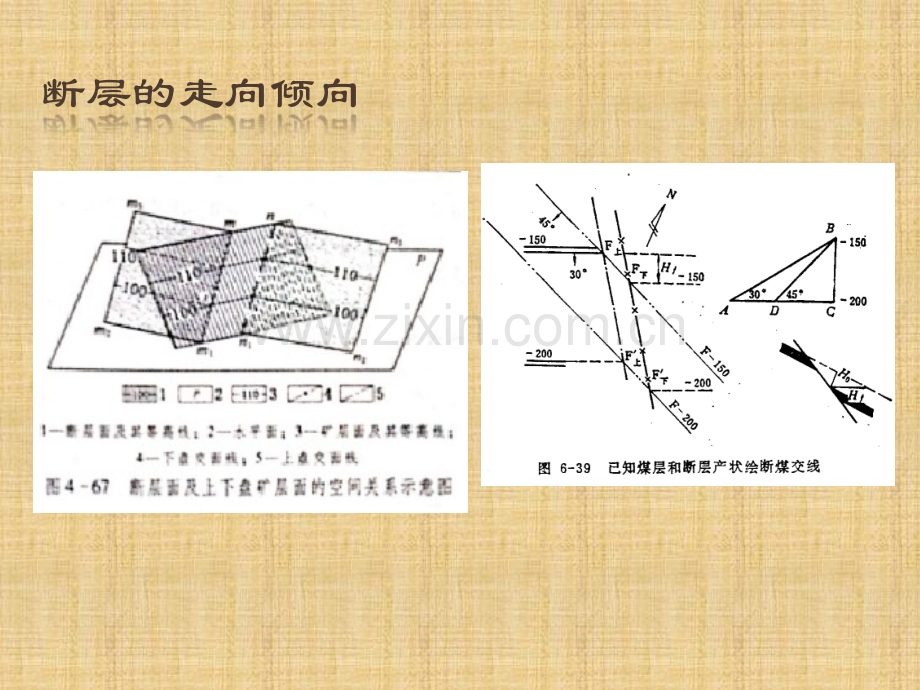

专题：利用煤层和断层产状绘断煤交线断煤交线是指断层面与煤层底面（或顶面）的交线，也是煤层底板与相同标高断层面的交点的连线；在煤层底板等高线图上，断层是用断煤交线的水平投影来表示。由于断煤交线的位置和方向影响着采区和采面的布置，关系到巷道沿断层或过断层的掘进方向，因此正确地测绘和推断断煤交线具有重要的实际意义。一、概念一、概念断层的走向倾向断煤交线的特点二、断煤交二、断煤交线具有如下特点；具有如下特点；（1）断煤交线是断层面与煤层面共有的线，它既在断层面上，又在煤层面上。（2）断煤交线一般情况下与煤层走向线是不一致的，只有走向断层这一特例，两者才重合为一。（3）断煤交线是两盘煤层的起始线或终止线。一条断层有两条断煤交线，即上盘和下盘断煤交线。（4）断煤交钱的方向受断层产状和煤层产状的控制，局部近似直线，总体为一曲线。两条断煤交线局部近于平行，总体趋于相交。图5-5 断层与岩层产状的关系示意图F1走向断层，F2倾向断层，F3斜向断层断煤交线的特点（5）断煤交线的实测方法是在巷道两壁上找出同一盘断煤交线上的两个点，用线绳连接该两点，测量线绳的倾伏向和倾伏角即为断煤交线的方向。（6）断距的测量 矿井地质中常用的断距有：垂直断层走向方向剖面上的：落差与平错；垂直地层走向方向剖面上的地层断距、水平地层断距和铅直地层断距等两套。7 7、巷道沿断层掘进时，不能离断层太远，也不能进入断层破碎带，需要准确的掌握、巷道沿断层掘进时，不能离断层太远，也不能进入断层破碎带，需要准确的掌握断煤交线的位置和方向；断煤交线位置的准确性对掘进工作影响很大。断煤交线的位置和方向；断煤交线位置的准确性对掘进工作影响很大。8 8、断煤交线两侧相同等高线错开的方向就是平巷过断层找另一侧煤层的方向。、断煤交线两侧相同等高线错开的方向就是平巷过断层找另一侧煤层的方向。断煤交线的特点注：注：断煤交线的方向受煤层倾向和倾角、断层倾向和倾角等四个要素的控制，其中任何一个要素发生变化，都会导致断煤交线方向的变化。由此可见，只有当煤层面和断层面均为平面时，断煤交线才是一条直线。而自然界中煤层面和断层面并非平面，因此断煤交线一般为曲线，不能按直线无限制地延展。关于断距在垂直于岩层走向的剖面上可测得的断距有：地层断距：指断层两盘上同一岩层面被错开的垂直距离(图5-3中的ho)。水平地层断距：指断层两盘上同一岩层面被错开的水平距离(图5-3中的hf)。铅直地层断距：指断层两盘上同一岩层面被错开的铅直距离(图5-3中的hg)。ho=hgcos=hfsin hg=hftan 煤岩层倾角垂直于断层走向的剖面上 落差：指垂直于断层走向的剖面上断层两盘同一煤层或岩层面对应点的标高差（图5-4中的ab）平错：指垂直于断层走向的剖面上断层两盘同一煤层或岩层面对应点的水平距离（图5-4中的bc）。ab=bctanbc=accos断层倾角 正断层正断层 断缺的断缺的无煤带宽度（平错）：取决于断层宽度（平错）：取决于断层落差落差和断层面和断层面倾角倾角。断煤交线错开的宽度断煤交线错开的宽度Lf：Lf=H/tan（H落差；落差；断层倾角）断层倾角）。断煤交线上求断距例题分析例如：如图在-150m平巷中揭露一正断层上盘煤层的断失点F上，实测煤层产状为15030，断层产状20245.地层断距为17m，要求根据实测参数绘制断煤交线，并推测-200m平巷中所见该断层的位置？断煤交线间无煤层等高线重叠倾向、倾角、走向如何做水平断距,区分层断距和点断距的区别例题分析解析：1.断煤交线是指断层面与煤层底面（或顶面）的交线，也是煤层底板与相同标高断层面的交点的连线，根据这一原理，只要画出煤层底板等高线图和断层面等高线图，并把两者叠置起来，求出煤层底板等高线和断层面等高线标高相同的点，连接这些交点即为断煤交线。2.在足够小的范围内，煤层和断层均可视作平面，已知煤层和断层产状及其等高距，用作图法可求出相邻等高线的平距，绘出相应等高线。例题分析3.断距的区分（1 1）.地层断距（地层断距（HoHo）是指在与岩层走向垂直的剖面上，断层两盘同一岩层或矿层错开的垂直距离。（2.2.）铅直地层断距（）铅直地层断距（HgHg）是指在与岩层走向垂直的剖面上，断层两盘同一岩层或矿层错开的铅直距离（3.3.）水平断距（）水平断距（HfHf）是指在与岩层走向垂直的剖面上，断层两盘同一岩层或矿层错开的水平距离。层层断断距距例题分析（4.4.）走向断距（）走向断距（HdHd）是指断层两盘同一岩层或矿层沿断层走向线错开的水平距离。（5.5.）倾向断距（）倾向断距（HcHc）指断层两盘同一岩层面或矿层沿断层倾斜线错开的倾斜距离。注：注：矿井地质中，在与断层走向垂直的剖面上，倾向断距的铅直分量为落差（Ha），水平分量为平错（Hb）。落差、平错与倾向断距的关系为：Ha=Hcsin Hb=Hccos 断层倾角作图结果上盘断煤交线上盘断煤交线下盘断煤交线下盘断煤交线移动方向移动方向辅助图辅助图1 1辅助图辅助图2 2中间没有煤层等高线的重叠中间没有煤层等高线的重叠区分上下盘区分上下盘例如：如图在-150m平巷中揭露一正断层上盘煤层的断失点F上，实测煤层产状为150 30，断层产状202 45.地层断距为17m，要求根据实测参数绘制断煤交线，并推测-200m平巷中所见该断层的位置？谢谢大家！
