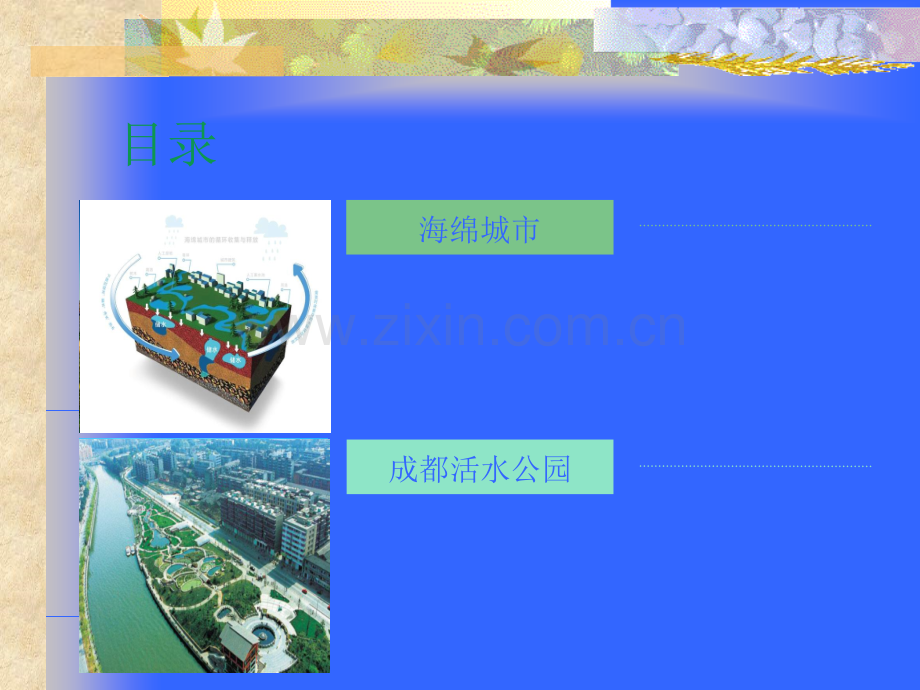

成都活水公园景观分析海绵城市成都活水公园目录何为海绵城市？海绵城市，是新一代城市雨洪管理概念，是指城市在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”，也可称之为“水弹性城市”。国际通用术语为“低影响开发雨水系统构建”。下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。l改造自然l利用土地为主l改变原有生态l粗放式建设l地表流量增大传统城市l顺应自然l人与自然和谐l保护原有生态l低影响开发l地表径流不变海绵城市传统城市与海绵城市的对比海绵城市的核心内容 海绵城市的核心是：在低影响的前提下开发雨水的系统。使城市水得以净化释放。海绵城市水体净化步骤 由于城市下垫面过硬，到处都是水泥，改变了原有自然生态本底和水文特征，因此，要加强自然的渗透，把渗透放在第一位。其好处在于，可以避免地表径流，减少从水泥地面、路面汇集到管网里，同时，涵养地下水，补充地下水的不足，还能通过土壤净化水质，改善城市微气候。而渗透雨水的方法多样，主要是改变各种路面、地面铺装材料，改造屋顶绿化，调整绿地竖向，从源头将雨水留下来然后“渗”下去。渗 即把雨水留下来，要尊重自然的地形地貌，使降雨得到自然散落。现在人工建设破坏了自然地形地貌后，短时间内水汇集到一个地方，就形成了内涝。所以要把降雨蓄起来，以达到调蓄和错峰。而当下海绵城市蓄水环节没有固定的标准和要求，地下蓄水样式多样，总体常用形式有两种：塑料模块蓄水、地下蓄水池。蓄海绵城市水体净化步骤 其主要作用是延缓短时间内形成的雨水径流量。例如，通过微地形调节，让雨水慢慢地汇集到一个地方，用时间换空间。通过“滞”，可以延缓形成径流的高峰。具体形式总结为三种：雨水花园、生态滞留池、渗透池、人工湿地。滞海绵城市水体净化步骤 通过土壤的渗透，通过植被、绿地系统、水体等，都能对水质产生净化作用。因此，应该蓄起来，经过净化处理，然后回用到城市中。雨水净化系统根据区域环境不同从而设置不同的净化体系，根据城市现状可将区域环境大体分为三类：居住区雨水收集净化、工业区雨水收集净化、市政公共区域雨水收集净化。根据这个三种区域环境可设置不同的雨水净化环节，而现阶段较为熟悉的净化过程分为三个环节：土壤渗滤净化、人工湿地净化、生物处理。净海绵城市水体净化步骤 在经过土壤渗滤净化、人工湿地净化、生物处理多层净化之后的雨水要尽可能被利用，不管是丰水地区还是缺水地区，都应该加强对雨水资源的利用。不仅能缓解洪涝灾害，收集的水资源还可以进行利用，如将停车场上面的雨水收集净化后用于洗车等。我们应该通过“渗”涵养，通过“蓄”把水留在原地，再通过净化把水“用”在原地。用海绵城市水体净化步骤 是利用城市竖向与工程设施相结合，排水防涝设施与天然水系河道相结合，地面排水与地下雨水管渠相结合的方式来实现一般排放和超标雨水的排放，避免内涝等灾害。有些城市因为降雨过多导致内涝。这就必须要采取人工措施，把雨水排掉。排海绵城市水体净化步骤成都活水公园 活水公园位于成都市内的府河边，是世界上第一座城市的综合性环境教育公园。从1997年春天活水公园破土动工，到目前工程初步完成，投资达3000万元人民币。活水公园自始至终所受到国内外的关注是超乎寻常的。成都活水公园 活水公园是世界上第一座城市综合性环境教育公园，位于中国四川成都，占地24000多平方米。取自府河水，依次流经厌氧池、流水雕塑、兼氧池、植物塘、植物床、养鱼塘等水净化系统，向人们演示了水与自然界由“浊”变“清”、由“死”变“活”的生命过程。2016年8月初，活水公园海绵型公园改造项目建议书已经获批，成都活水公园将在原有建设理念保持不变的基础上，升级成为海绵型公园海绵型公园。公园形状是一“鱼”形，象征活力和健康，也成了该设计的亮点之一。游人往往从鱼嘴而入，走向鱼尾。而沿着河岸又恰好在公园散步，游赏全景。目前活水公园的日处理污水能力为300吨，是整个成都市的“绿肺”之一。公园水系的运行过程：府河公园人工湿地（净化)公园景观用水府河净化方式的原理：l基质的过滤l植物的吸收l微生物对有机物污染的降解 公园起始的鱼嘴部分，用石材砌筑台阶式浅滩，栽种大量天竺葵、桢楠、黑壳楠、桫椤、连香、含笑等植物，乔木、灌木、草本植物等的配置，参照峨眉山自然植物群落。两架川西水车，将府河水泵入全园最高处的鱼眼蓄水池。此处利用地形建造覆土建筑，建成环保展览及教育中心，并设有净水工艺厌氧处理池。临河仿照旧有木构民居而建3层通透式茶楼，以供游人品茶休憩。河水继续流入水流雕塑群代表的“肺区”，这里利用气旋，使水流如山涧溪流般回旋跳跃，生动地体现“活水”曝气的意义。人工湿地的概念：由人工建造和监督控制，充分利用湿地系统净化污水能力的特点，利用 生态系统中的物理、化学和生物的三重协调作用，通过过滤、吸附、沉淀、离子交换、植物吸收和微生物的分解来实现对污水的高效净化。鱼鳞状的人造湿地系统，是一组水生植物塘净化工艺设计，错落有致地种植了芦苇、菖莆、凤眼莲、水烛、浮萍等水生植物，对吸收、过滤或降解水中的污染物，各有功能上的侧重。蜿蜒的塘边小道，塘中木板桥，营造出九寨沟黄龙风景区的意境。其他景观的处理：滨河水景：成都活水公园在南河之滨采用了挑水木楼、水利水车、护栏堤岸、不设护栏的亲水草坡堤岸和亲水台阶堤岸、码头等形式，人与水的关系变化多样。滨水带的很多区段能随着水位的涨落而发生变化，让人注意到河水的自然变化。生态净水流程中的水景：成都活水公园在生态净水流程中突出了自然的动水景观。在一次性将河水抽入厌氧沉淀池后，水一直顺着地形依靠重力流淌，不再借助其他人工手段，设计师将水流量控制的很小，从而确保贯穿全园的一脉活水终年流淌不息。整个净水系统虽然自然、恬静、谦逊，但流水的灵气依然使生态净水的精神洋溢于全园。亲水设计总结：建设海绵城市，能够在最大限度上保护原有的河、湖、塘、渠等生态敏感区，保留可以应对较大强降雨的林地、草地、湿地等。对已经受到破坏的水体和其他自然环境，运用生态的手法进行修复。合理控制城市开发强度，保留足够的生态用地，控制城市不透水面积比例，根据需求适当开挖河湖沟渠，增加水域面积，促进雨水积存、渗透和净化。城市雨水的收集和利用。成都活水公园是海绵型公园的成功案例，是“海绵城市”概念在城市公园中的一次成功实践，对未来海绵城市的实践具有非凡的意义。THANKS
