室内排水系统安装-PPT课件.pptx

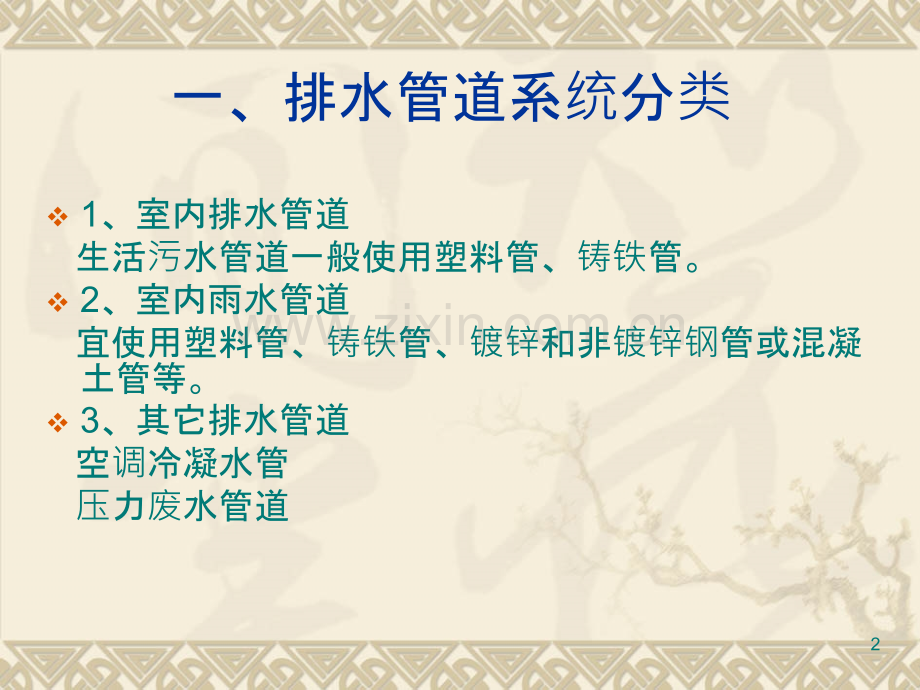

排水系统安装 1一、排水管道系统分类 v1、室内排水管道 生活污水管道一般使用塑料管、铸铁管。v2、室内雨水管道 宜使用塑料管、铸铁管、镀锌和非镀锌钢管或混凝土管等。v3、其它排水管道 空调冷凝水管 压力废水管道 2二、室内排水系统的组成3排水图识图v查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯形式，清通设备设置情况，弯头及三通的选用等。识图时一般按照卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。4（1）卫生器具或生产设备受水器 它是室内排水系统的起点，污水、废水从卫生器具排水栓经器具内的水封装置或器具排水管连接的存水弯排入排水管系统。（2）排水管道 器具排水管横支管立管排出管（3）通气管 排水管必须和大气相通，以保证管内气压恒定，维持重力流状态。5（4）清通设备 检查口清扫口检查井 （5）辅助设备 1）地漏 2）常用的水封装置6三、室内排水系统安装施工顺序：施工前的准备工作排出管安装立管安装排水横管安装支管安装楼层器具排水支管安装卫生器具安装通水试验排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。7排水管道安装（1）排出管安装 通常为埋地铺设，埋深在当地冰冻线以下；排出管安装完毕后，应进行灌水试验，经检验合格后方可回填土。（2）排水立管安装 排水立管垂直安装，每层楼设角钢支架1个。（3）透气管安装 应垂直安装。出屋面0.3m。（4）排水横支管安装 通常底层埋地或地沟铺设，二层及以上多采用悬臂式角钢支架沿墙架空铺设，间距不大于2m。（5）器具排水管安装 底层为埋地或地沟铺设，二层及以上多采用吊卡架空铺设，吊卡间距不大于2m。8v规范的范的强制性条文制性条文v隐蔽或埋地的排水管道在蔽或埋地的排水管道在隐蔽前必蔽前必须做灌水做灌水试验，其灌水高度，其灌水高度应不低于底不低于底层卫生器具的生器具的上上边缘或底或底层地面高度。地面高度。检验方法：方法：满水水15min水面下降后，再灌水面下降后，再灌满观察察5min，液面不降，管道及接口无渗漏，液面不降，管道及接口无渗漏为合格。合格。v铸铁管及塑料管的安装坡度必须符合规范要求，严禁倒坡和无坡。9v排水塑料管必须按设计要求及位置装设伸缩节。如无要求时，伸缩节间距不得大于4m。v高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。v 排水主立管及水平干管管道均应做通球试验v安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。10v应注意的质量问题 1、立管离墙过远过近，半明半暗，造成减少使用面积，维修不便：主要是管道安装定位不当或墙体移位。2、接口漏水:原因是法兰压盖紧固时，各螺栓未对称用 力紧固,或橡胶垫圈未处理干净所致。3、立管检查口渗、漏水：检查口堵盖必须加垫，以防渗、漏。11四、两种常用的室内排水管道1、排水铸铁管连接方式：法兰式、卡箍式法兰式连接 TY三通 90度弯头 立管检查口12v1、在插口上面画好安装线，承插口端部的间隙取5-10mm，在插口外壁上画好安装线，安装线所在平面应与管的轴线垂直。v 2、在插口端先套入法兰压盖，再套入胶圈，胶圈边缘与安装线对齐。v 3、将插口端插入承口内，为保持橡胶圈在承口内深度相同，在推进过程中，尽量保证插入管的轴线与承口轴线在同一直线上。v 4、紧固螺栓，使胶圈均匀受力，螺栓紧固不得一次到位，要逐个逐次逐渐均匀紧固。13卡箍式连接 不锈钢卡箍 立管检查口 T三通14v1、施工安装应根据需要长度，把直管固定牢固，用砂轮切割机断开，断面应垂直、光滑，不得有飞边、毛刺，以免刺伤橡胶密封圈。v2、用螺丝刀松开卡箍螺栓，取出橡胶圈，将卡箍套入下部管道。v3、将橡胶圈套入下部管道一端，将上部管子插入橡胶圈，使两个接口平整对好。最后将卡箍套入橡胶圈。v4、用螺丝刀紧锁卡箍螺栓，使紧箍带紧固到位即可，防止紧力过大，螺栓打滑。15PVC塑料排水管与卡箍式铸铁管的连接162、排水塑料管UPVC塑料排水管 粘接 具有重量轻、耐腐蚀、强度较高等优点，正常情况下，使用寿命一般可达3050年。UPVC管材内壁光滑，流体摩擦阻力小，克服了铸铁管因生锈、结垢而影响流量的缺陷。缺点是噪声大。目前作为支管使用。低层住宅内立管采用双壁螺旋管能明显降低噪音。1718v粘接剂使用前必须摇匀。管道和承插口部位必须清理干净，承插的间隙越小越好用砂布或锯条把结合面打毛，承口内较薄地均匀刷一遍胶，插口部位外刷两次胶，待胶干4060s后插入到位，同时应注意根据气候变化适当增减胶干时间。粘接时严禁沾水。v承插接口连接完后，应将挤出的胶粘剂用棉纱或干布蘸少许丙酮等 清洁剂擦洗干净。根据胶粘剂的性能和气候条件静至接口固化为止。冬季施工时固化时间应适当延长。19PP（聚丙烯）超静音排水管v立管及干管上用，噪声小，降噪效果优于铸铁管。管材与管件采用柔性连接，不使用伸缩节。20v管材或管件在连接前，应用棉纱或干布将承口内侧和插口外侧擦拭干净，保持清洁，无尘沙与水迹。当表面沾有油污时，需用棉纱蘸丙酮等清洗剂擦净。v检查并安装橡胶密封圈，用毛刷将润滑剂均匀涂在橡胶密封圈表面。但不得将润滑剂涂到承口的橡胶圈沟槽内，禁止用黄油或其他油类做润滑剂。v将管材插口部分画出深度线，用毛刷刷30mm润滑剂后，垂直插入管件内，如插入困难时，可采用紧线器锤击等方法辅助，但不能对产品造成破坏。21v静音管与PVC-U管的连接：可以通过静音配件承口部分的密封圈进行承插连接。v静音管与普通铸铁管的连接：先将静音管的插口打毛、涂胶、粘砂、干燥，用传统的水泥捻口的方法进行连接。v静音管与卡箍式柔性铸铁管的连接：采用铸铁管用的金属卡箍进行连接。v静音管与压兰式柔性铸铁管的连接：静音管插入铸铁管内，并用铸铁法兰盖和密封圈、螺栓螺母连22五、空调冷凝水管2324六、室外给排水系统室外给水管网安装v1、一般规定v是指住宅小区及厂区的室外生活给水、生产给水、消防给水管网的安装。v常用管材：给水铸铁管、PE（聚乙烯）塑料管、镀锌钢管。v施工前的作业条件：管沟平直，管沟深度、宽度符合要求，阀门井、水表井垫层施工完毕。管沟沟底夯实，沟内无障碍物，并有防塌方措施。25v架空或在地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行。v给水管道在理地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。v给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。v管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。26v给水系统各种井室内的管道安装。如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm;管径大于450mm时，不得小于350mm。v管网必须进行水压试验，试验压力为工作压力的15倍，但不得小于06MPa。v给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。27v2、给水铸铁管（胶圈连接）v给水铸铁管安装工艺流程：v下管时可采用人工压绳或机械吊装将铸铁管顺到沟底，将管子插口一端抬起，轻轻插入承口中，用撬杠拨正管子，将承插接口顺直定位。安装准备下管安装（包括坐标、标高、坡度复核）管道安装水压试验井室砌筑管道冲洗管沟回填沟槽开挖28v一段管下完后，应调好中心线和管顶标高，在靠近管道两端处填土覆盖，两侧夯实将管固定。v铸铁管安装时要注意，管道承口应逆水流方向，插口为顺水流方向。29v安装要点：v、清理管口：将承口内的所有杂物清除擦洗干净。v、清理胶圈、上胶圈：将胶圈上的粘着物清擦干净，把胶圈弯为“梅花形”或“8”字形装入承口槽内，并用手沿整个胶圈按压一遍，或用橡皮锤砸实，确保胶圈各个部分不翘不扭，均匀地卡在槽内。v、在插口外表面和胶圈上涂刷润滑剂：将润滑剂均匀地涂刷在承口安装好的胶圈内表面、在插口外表面涂刷润滑剂时要将插口线以外的插口部位全部刷匀。30v、顶推管子使之插入承口：在安装时，为了将插口插入承口内较为省力、顺利。首先将插口放入承口内且插口压到承口内的胶圈上，接好钢丝绳和倒链，拉紧倒链；直到插口插入承口全部到位，承口与插口之间应留2mm左右的间隙，并保证承口四周外沿至胶圈的距离一致。v、接口时将管拉入，在拉管进程中，应注意使插入管保持平直，防止插入管另一端上翘或发生其他偏移。v、接合完毕后，必要时用塞尺检查橡胶圈是否在正常位置。313、PE（聚乙烯）给水管安装PE(聚乙烯)材料由于其强度高、耐腐蚀、无毒等特点，被广泛应用于给水管制造领域。因为它不会生锈，所以，是替代普通铁给水管的理想管材。聚乙烯具有优良的耐腐蚀性、较好的卫生性能和较长的使用寿命 特性效益聚乙烯具有独特的柔韧性和优良的耐刮痕的能力聚乙烯具有非常突出的耐低温性能聚乙烯具有良好的快速裂纹增长断裂韧性32331、热熔连接热熔连接是用专用加热工具，在压力下加热聚乙烯管材或管件的待连接部位，使其熔融后，移走加热工具，施压将两个熔融面连在一起，在稳定的压力下保持一段时间，直到接头冷却。热熔连接包括热熔对接连接、热熔承插连接、热熔鞍型连接。2、电熔连接电熔连接是用内埋电阻丝的专用电熔管件与PE管材或管件的连接部位紧密接触通电，PE管通过内埋的电阻丝加热连接部位，使其熔融连为一体，直至接头冷却。电熔连接可用于与不同类型和不同熔体流动速率的聚乙烯管材或插口管件连接。电熔连接分为电熔承插连接和电熔鞍型连接。3、承插式柔性连接聚乙烯管道承插式柔性连接是参照铸铁管和聚氯乙烯管(PVC-U)的承插式柔性连接原理开发的一种新型连接方式，PE管是在聚乙烯管材一端焊接一个经过加固的聚乙烯承口。承插式柔性连接是将聚乙烯管材一端直接插入管材或管件的特制的承口中，通过承口内的锁紧环压紧抗拉拔、橡胶密封圈压紧密封，达到连接PE管材和管件的目的。344、法兰连接法兰连接主要用于聚乙烯管道与金属管道或阀门、流量计、压力表等附属设备的连接。法兰连接主要由聚乙烯法兰连接件、钢制或铝制背压活套法兰、钢制或铝制法兰片、垫片或密封圈、螺栓、螺母等组成。法兰连接是通过紧固螺栓、螺母，使法兰连接件与法兰片紧密接触，达到连接目的。5、钢塑过渡接头连接钢塑过渡接头连接是采用通过冷压或其它方式预制的钢塑过渡接头来连接聚乙烯管道和金属管道。钢塑过渡接头内有抗拉拔的锁紧环和密封圈，通常要求其有良好的密封性能和抗拉拔、耐压性能要大于系统中聚乙烯管道。以上就是PE管的连接方式，需要注意的是严禁以任何形式直接在聚乙烯管材、管件上车制管螺纹，采用螺纹连接;严禁采用明火烘烤聚乙烯管材、管件，直接连接。35PE给水管的焊接步骤1)PE给水管焊接时,将两管轴线对中,先将两管端部点焊固定.(2)PE给水管与法兰盘焊接,应先将给水管插入法兰盘内,点焊后用角尺找正,找平后再焊接.法兰盘应两面焊接,其内侧焊接不得突出法兰盘封闭面.(3)PE给水管壁厚在5mm以上时,应切割坡口,保证充分焊透.坡口成形可采用气焊切割或坡口机加工,但应清除渣屑和氧化铁,并用锉刀打磨,直至露出金属光(4)钢管切割时,其割断面应与管子中心线垂直,以保证管子焊接完毕的同心度.(5)法兰要垂直于管子中心线,表面要互相平行,法兰衬垫不得凸入管内,连接法兰的螺栓规格应与法兰配套,螺杆凸出螺母长度不得大于螺杆直径的1/2.(6)焊接给水管时,管子接口要清除浮锈、污垢及油脂.(7)法兰衬垫要按照图纸和规范要求选用,冷水系统采用橡胶垫,热水系统采用石棉橡胶垫.364、管沟及井室v管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。v管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走。v井室的砌筑应按设计或给定的标准图施工。v管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹干，不得渗漏。37室外排水管网安装v室外给排水管道 室外给水管一般采用给水铸铁管、PE塑料管、镀锌钢管等。室外排水管一般采用排水塑料管、排水铸铁管、砼管等。381、一般规定v适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程。v室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。v各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除外)，厚度不小于100mm。39v排水管道的坡度必排水管道的坡度必须符合符合设计要求，要求，严整无整无坡或倒坡。坡或倒坡。v管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。v承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。40v混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定：v1 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500mm时，抹带可一次完成；当管径大于500mm时，应分二次抹成，抹带不得有裂纹。v2 钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。v3 抹带厚度不得小于管壁的厚度，宽度宜为80100mm。412、HDPE排水波纹管安装v双壁波纹管内壁光滑平整，外壁为梯形波纹状肋，内壁和外壁波纹间为中空的异型管壁管材。v双壁波纹管一般采用的是承插口连接配备橡胶圈的方式。4243v橡胶圈接口 v接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。v接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。44v接口方法按下述程序进行：De400mm以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入原管的承口至预定位置；De500mm以上管道可由两台0.5吨的手扳葫芦将管材拉动就位，接口合拢时，管材两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。v管道接口后，应复核管道的高程和轴线使其符合要求。45谢谢观看46
