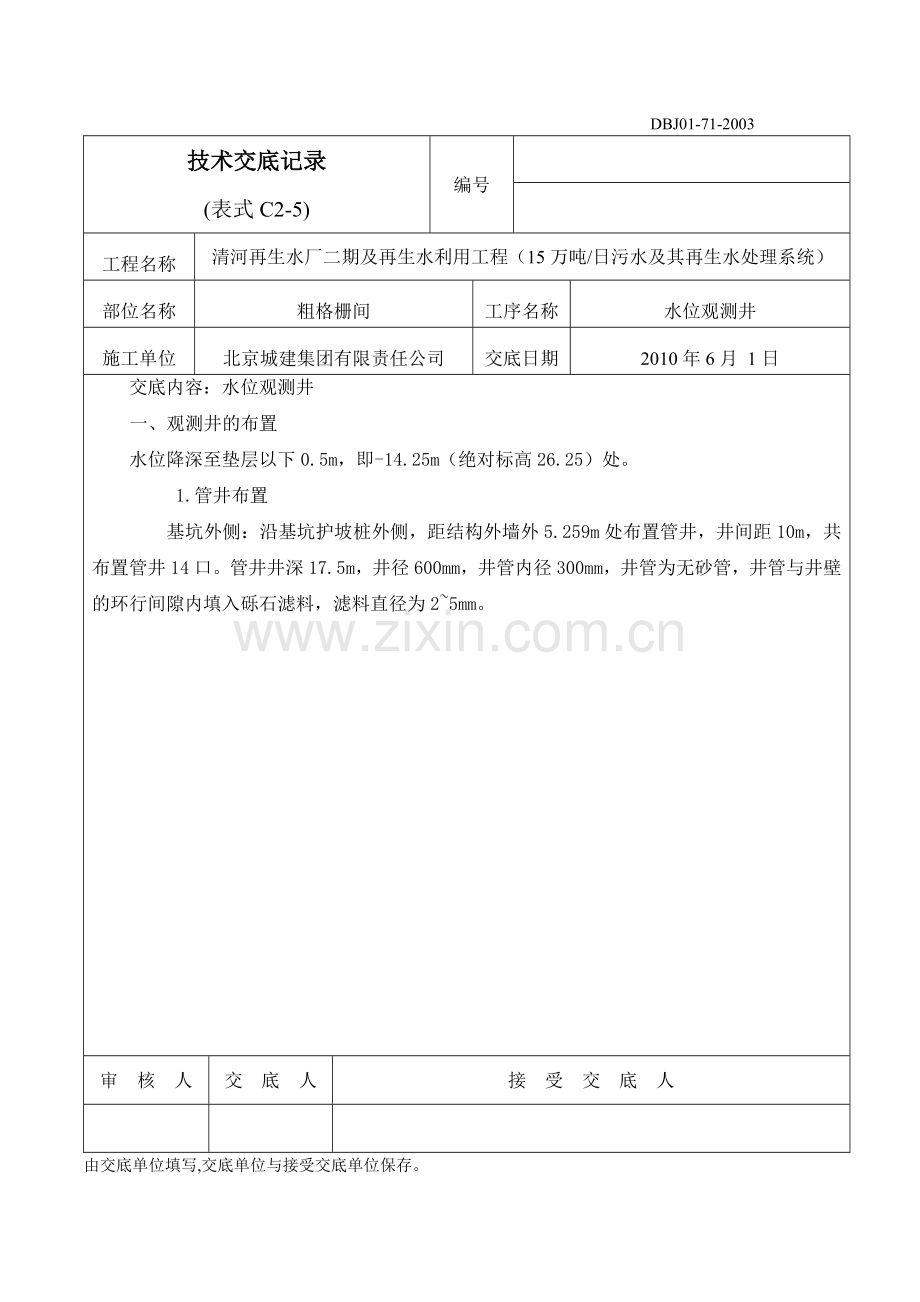

水位观测井(技术交底).doc

DBJ01-71-2003技术交底记录(表式C2-5)编号工程名称清河再生水厂二期及再生水利用工程（15万吨/日污水及其再生水处理系统）部位名称粗格栅间工序名称水位观测井施工单位北京城建集团有限责任公司交底日期2010年6月 1日交底内容：水位观测井一、观测井的布置水位降深至垫层以下0.5m，即-14.25m（绝对标高26.25）处。 1.管井布置基坑外侧：沿基坑护坡桩外侧，距结构外墙外5.259m处布置管井，井间距10m，共布置管井14口。管井井深17.5m，井径600mm，井管内径300mm，井管为无砂管，井管与井壁的环行间隙内填入砾石滤料，滤料直径为25mm。 审 核 人交 底 人接 受 交 底 人由交底单位填写,交底单位与接受交底单位保存。DBJ01-71-2003技术交底记录(表式C2-5)编号工程名称清河再生水厂二期及再生水利用工程（15万吨/日污水及其再生水处理系统）部位名称粗格栅间工序名称水位观测井施工施工单位北京城建集团有限责任公司交底日期2010年6月 1日 审 核 人交 底 人接 受 交 底 人由交底单位填写,交底单位与接受交底单位保存。DBJ01-71-2003技术交底记录(表式C2-5)编号工程名称清河再生水厂二期及再生水利用工程（15万吨/日污水及其再生水处理系统）部位名称粗格栅间工序名称水位观测井施工施工单位北京城建集团有限责任公司交底日期2010年6月 1日2、坑壁残留滞水的处理 基坑侧壁在潜水层分布范围有可能会出现少量的残留滞水，可采取相应位置插入引流管，引入坑底积水坑集中排走的措施进行处理。二、施工工艺1、观测井井点一般沿工程基坑周围离边坡上缘1m呈环形布置；2、观测井井点一般施工工艺程序是：井点测量定位挖井口、安护筒钻机就位钻孔回填井底砂垫层吊放井管回填井管与孔壁间的砂砾过滤层洗井井管内下设水泵、安装抽水控制电路试运行正常工作拔井管封井3、成孔可根据土质条件和孔深要求，可采用冲击钻钻孔、回转钻钻孔、潜水电钻钻孔，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在井点外侧设排泥沟、泥浆坑。4、井管沉放前应清孔，用压缩空气洗井或用吊筒反复上下取出泥渣洗井，或用压缩空气（压力为0.8MPa，排气量为12m3/min）与潜水泵联合洗井。5、井管下设时，将预先制作好的井管用吊车或三木搭借卷扬机分段下设，分段焊接牢固，直下到井度。井管安放应力求垂直，并位于井孔中间；管顶部比自然地面高500mm左右。当采用无砂混凝土管作井管，可在成孔完孔后，逐节沉入无砂混凝土管，外壁绑长竹片导向， 使接头对正。井管过滤部分应放置在含水层适当范围内，井管下入后，及时在井管与土壁间用铁锹分层填充砂砾滤料。粒径应大于滤网的孔径，采用38mm细砾石。填滤料要一次连续完审 核 人交 底 人接 受 交 底 人由交底单位填写,交底单位与接受交底单位保存。DBJ01-71-2003技术交底记录(表式C2-5)编号工程名称清河再生水厂二期及再生水利用工程（15万吨/日污水及其再生水处理系统）部位名称粗格栅间工序名称水位观测井施工施工单位北京城建集团有限责任公司交底日期2010年6月 1日成，从底填到井口下1m左右，上部采用不含砂石的粘土封口。管周围填砂滤料后，安设水泵前应按规范先清洗滤井，冲除沉渣。采用压缩空气洗井，洗井应在下完井管、填好滤料、封口后8h内进行，一气呵成，以免时间过长，护壁泥皮逐渐老化，难以破坏，影响渗水效果。6、潜水泵在安装前，应对水泵本身和控制系统作一次全面细致的检查。如无问题，始可放入井中使用。井内安设潜水电泵，可用绳索吊入滤水层部位，带吸水钢管的应用吊车放入，上部应与井管口固定。设置深井泵的电动机座应安设平稳，转向严禁逆转（宜有止回阀）。潜水电动机、电缆及接头应有可靠绝缘，每台泵应配置一个控制开关。主电源线路沿深井排水管路设置。安装完毕应进行试抽水，满足要求后始转入正常工作。7、井管使用完毕，用吊车或三木搭借助钢丝绳、倒链，将井管口套紧徐徐拔出，滤水管拔出洗净后再用，拔出后所留的孔洞用砂砾填充、捣实。三、技术要求1、活塞洗井不少于1次，空压机洗井不少于8小时，同时应正吹，反吹，以增大出水量。2、出水含砂量不超过1/5000。3、填砾厚度不小于75mm。4、井深误差不超过20cm。审 核 人交 底 人接 受 交 底 人由交底单位填写,交底单位与接受交底单位保存。DBJ01-71-2003技术交底记录(表式C2-5)编号工程名称清河再生水厂二期及再生水利用工程（15万吨/日污水及其再生水处理系统）部位名称粗格栅间工序名称水位观测井施工施工单位北京城建集团有限责任公司交底日期2010年6月 1日四、安全文明施工、冲、钻孔机操作时应安放平稳，防止机具突然倾倒或钻具下落，落成人员伤亡或设备损坏。、已成孔尚未下井点前，井孔应用盖板封严，以免掉土或发生人员安全事故。、各机电设备应由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。4、潜水泵在运行时应经常观测水位变化情况、检查电缆线是否和井壁相碰，从防磨损后水沿电缆芯掺入电动机内。同时还须定期检查密封的可靠性，以保证正常运转。4、地面防渗措施 .严格控制基坑四周的用水点。.基坑四周修筑挡水墙，防止人工或雨水流入坑内。.妥善处理各种管道渗漏水。5、基坑四周地面沉降观测及其预防措施为安全起见，基坑四周地面设置一定数量的观测点，以对地面沉降进行监测。若地面沉降量较大，对相关建筑物造成影响时，需及时采取有效的保护措施。审 核 人交 底 人接 受 交 底 人由交底单位填写,交底单位与接受交底单位保存。
