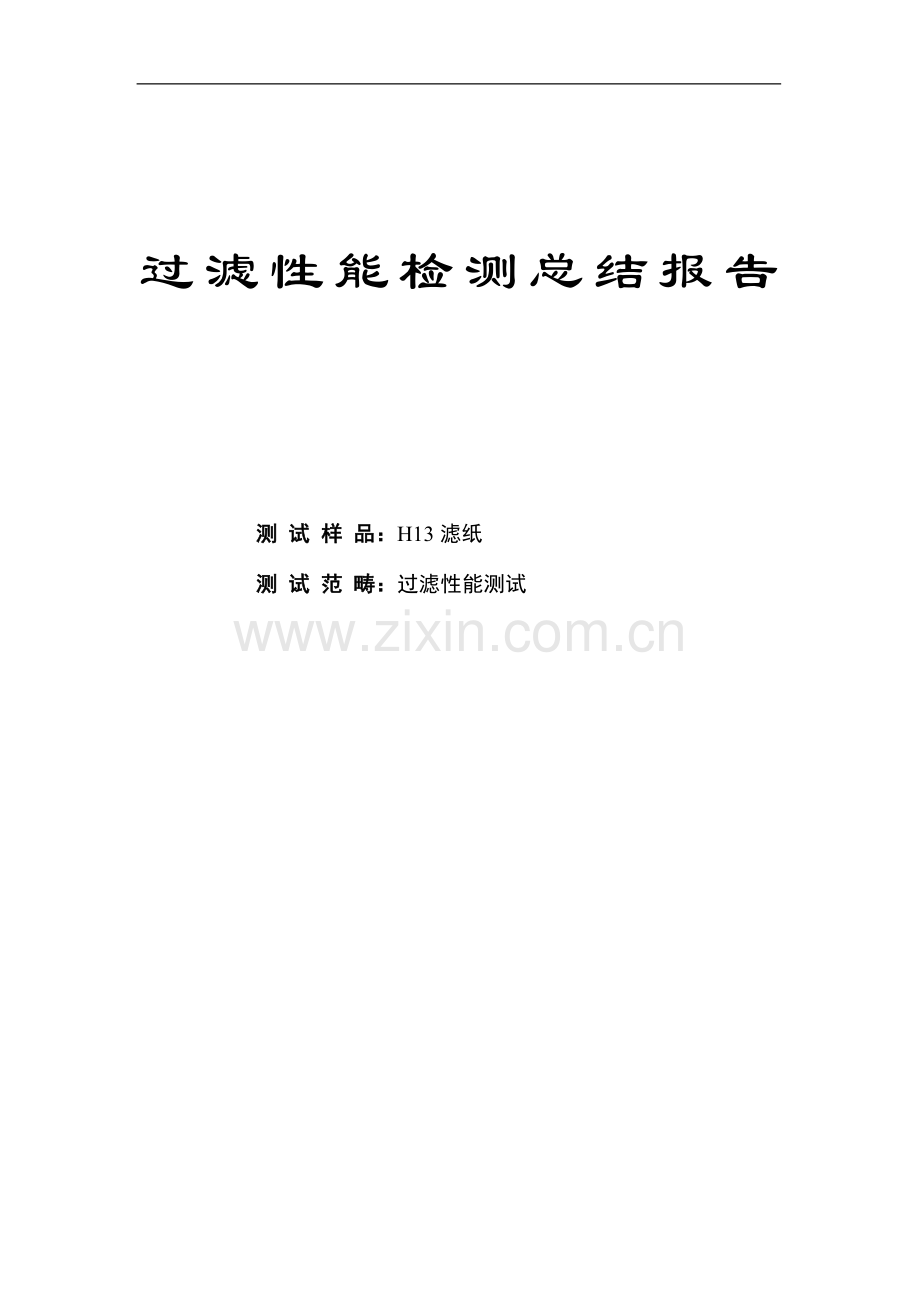

过滤性能检测总结报告

测 试 样 品：H13滤纸
测 试 范 畴：过滤性能测试

5

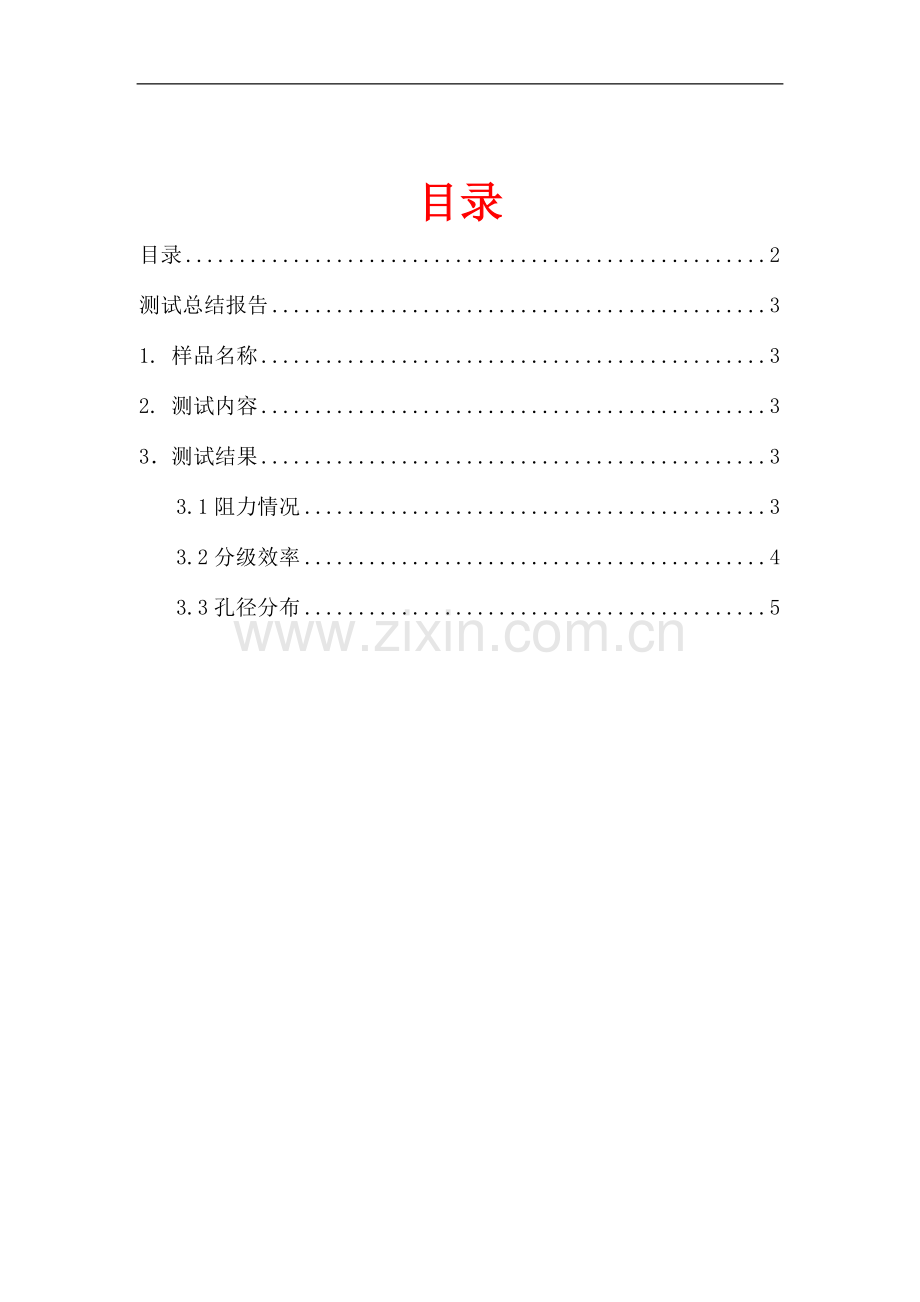

目录
目录 2
测试总结报告 3
1. 样品名称 3
2. 测试内容 3
3．测试结果 3
3.1阻力情况 3
3.2分级效率 4
3.3孔径分布 5

测试总结报告
1. 样品名称
样品名称：H13 滤纸
2. 测试内容
对样品的阻力、过滤精度、孔径分布进行测试。
3．测试结果
3.1阻力情况
图表 1阻力和流量的关系数据
测试仪器
型号为Afc-131的Topas滤料测试台
测试参数
阻力测试范围：2.0-5.0m3/h，以10%为级差；
取样规格
直径为15cm的圆
测试温度(℃)
25
测试湿度（%）
65
标准初始阻力（Pa）

测试结果
面风速(m/min)
1.90
2.17
2.45
2.74
3.03
3.3
压差(Pa)
30.60
38.00
45.40
52.70
60.20
67.90
面风速(m/min)
3.58
3.87
4.16
4.44
4.72

压差(Pa)
75.40
82.90
90.70
98.50
106.10

平均阻力系数
20.07

图表 2 阻力和流量的关系图

3.2分级效率
图表 3 分级效率数据
测试仪器
型号为AFC-131的Topas滤料测试台\
测试参数
面风速：0.05-1m/s
取样规格
直径为15 cm的圆
测试温度(℃)
25
测试湿度（%）
65
标准除尘效率（%）
99.9
测试结果
颗粒大小(µm)
0.37
0.49
0.65
0.87
1.15
1.54
过滤效率 (%)
100.00
100.00
100.00
100.00
100.00
100.00
颗粒大小(µm)
2.05
2.74
3.65
4.87
6.49

过滤效率(%)
100.00
100.00
100.00
100.00
100.00

图表 4 分级效率图

3.3孔径分布
图表 5孔径分布
测试仪器
型号为PSM-165的孔径测试仪
测试参数
粒径范围：3.5-1000mbar；测试液：Topor
取样规格
30-40mm
测试温度(℃)
25
测试湿度（%）
65
测试结果
平均孔径(µm)
1.65
1.76
1.87
1.97
2.08
2.19
2.30
2.40
所占比例(%)
5.40
2.67
3.27
1.94
2.94
2.30
1.42
80.07

图表 6孔径分布图
