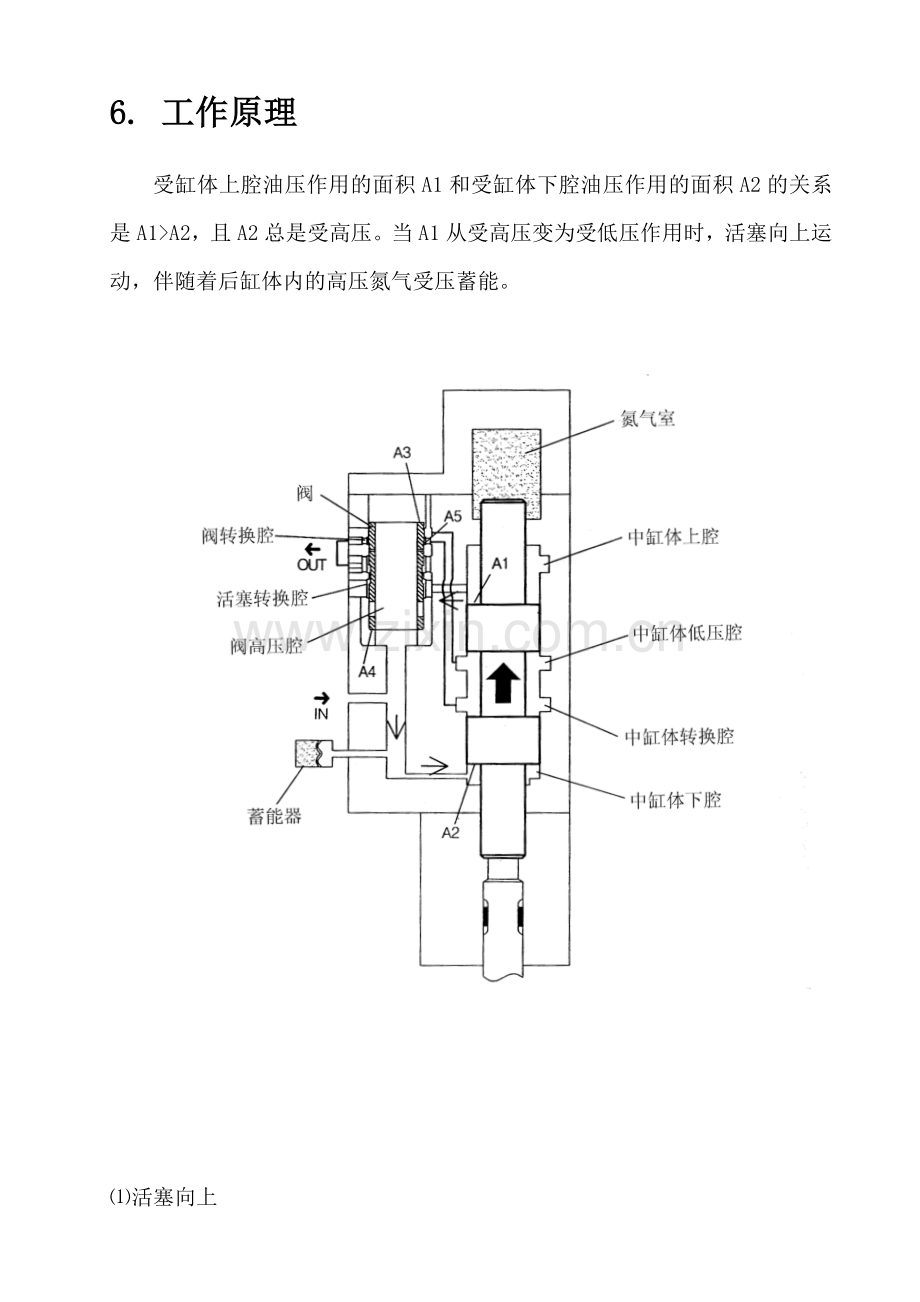

6. 工作原理

受缸体上腔油压作用的面积A1和受缸体下腔油压作用的面积A2的关系是A1>A2，且A2总是受高压。当A1从受高压变为受低压作用时，活塞向上运动，伴随着后缸体内的高压氮气受压蓄能。

⑴活塞向上
Ÿ 最初的情形：活塞和阀都在它们的下端位置。
Ÿ 缸体上腔受低压作用，缸体下腔和阀的高压腔无论何时总是受高压作用。
Ÿ 与回油口连接的低压腔始终处于低压状态。
Ÿ 低压腔与缸体转换腔相连，这时与缸体转换腔相连的A5受低压，所以在活塞向上运动之前缸体转换腔受低压。
Ÿ 因为面积A3、A4受高压（A3〉A4），所以在A5受高压之前阀受向下力。
Ÿ 高压油进入缸体下腔使活塞上升。
Ÿ 当活塞开始向上运动时，活塞转换腔的油压没有改变。
Ÿ 当活塞向上运动时，高压氮气受压。

⑵阀向上
Ÿ 当活塞运动到中部时，缸体转换腔与下腔相连，这样缸体转换腔就受高压。
Ÿ A3、A4、A5都受高压，他们的面积关系A4+A5>A3这样阀受向上的作用力
Ÿ 阀在作用力下作向上运动
Ÿ 当活塞停止运动时，高压氮气蓄能达到最大。

⑶活塞向下
Ÿ 当活塞向上时，活塞转换腔与阀内高压腔相连，这样缸体上腔变为受高压。
Ÿ 上、下腔都受高压作用，且A1〉A2，活塞受向下作用力。
Ÿ 另一方面，高压氮气受压给活塞一个向下作用力，这样活塞迅速向下运动。

⑷阀向下
Ÿ 在这之前，活塞打击钎杆，缸体转化腔与低压腔相连，这样A5受低压。
Ÿ A3、A4受高压，A3〉A4，所以阀向下运动。

⑸活塞工作
Ÿ 在阀向下运动时，活塞打击钎杆。
Ÿ 当活塞打击完钎杆，活塞开始向上运动。
Ÿ 液压锤依次重复⑴-⑵-⑶-⑷-⑸来完成工作。
