画电路图1.doc

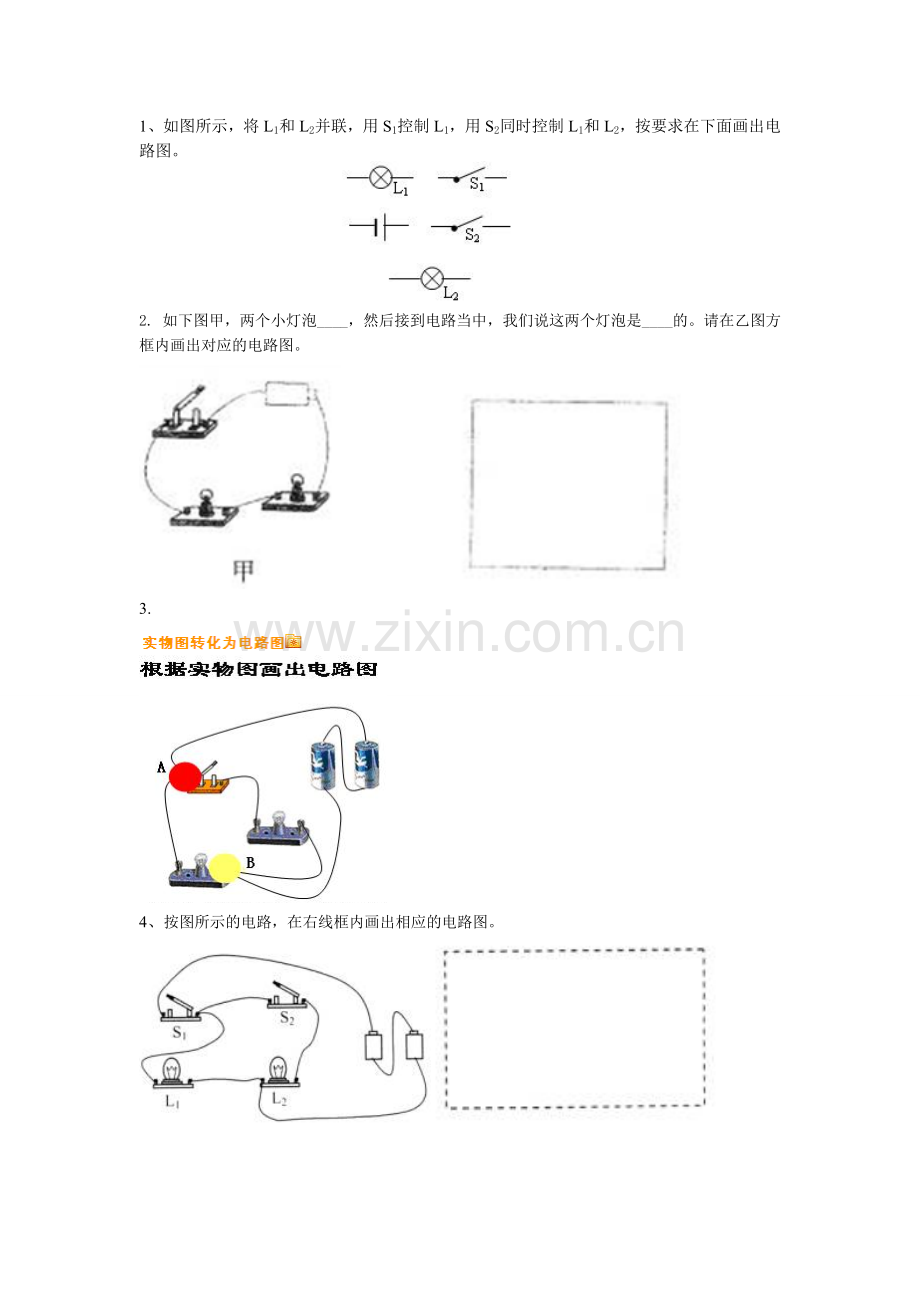

1、如图所示，将L1和L2并联，用S1控制L1，用S2同时控制L1和L2，按要求在下面画出电路图。

2. 如下图甲，两个小灯泡____，然后接到电路当中，我们说这两个灯泡是____的。请在乙图方框内画出对应的电路图。

3.

4、按图所示的电路，在右线框内画出相应的电路图。

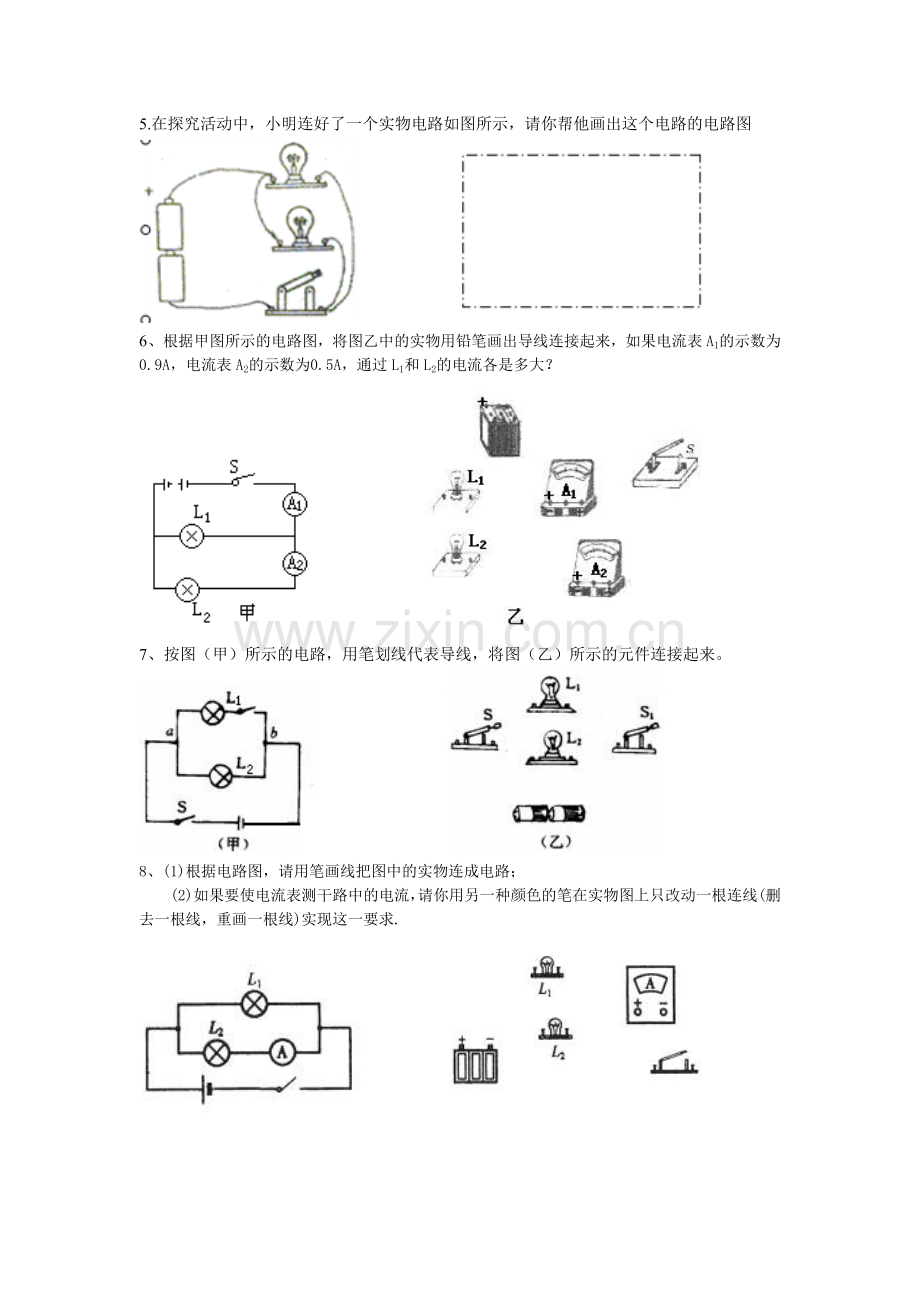

5.在探究活动中，小明连好了一个实物电路如图所示，请你帮他画出这个电路的电路图

6、根据甲图所示的电路图，将图乙中的实物用铅笔画出导线连接起来，如果电流表A1的示数为0.9A，电流表A2的示数为0.5A，通过L1和L2的电流各是多大？

7、按图（甲）所示的电路，用笔划线代表导线，将图（乙）所示的元件连接起来。

8、 (1)根据电路图，请用笔画线把图中的实物连成电路；
　　(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根连线(删去一根线，重画一根线)实现这一要求.

9、根据甲图所示的电路图，将图乙中的实物用铅笔画出导线连接起来，如果电流表A1的示数为0.9A，电流表A2的示数为0.5A，通过L1和L2的电流各是多大？

10、如下图所示，某医院观察室要安装一种呼唤电铃，使各病床病人均可单独呼叫，现在甲、乙两只灯和一个电铃装在一块木板上，另有一个电池组和A、B两个开关。请在图中连接电路。这时甲病床的病人一按床头的A开关，护士站电铃响，与甲病床相应的甲灯亮

11、按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）。

12、 根据电路图连接实物
13、 给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2，若干导线；请按要求设计一个报警电路，要求是：合上开关S1时，绿灯亮，表示平安，合上开关S2时，电铃响同时红灯亮，表示有情况，请你根据上述要求在下边方框中画出电路图。

14、按要求连图，要求：灯泡L1和L2并联，开关控制二个灯泡。
并画出相应的电路图

15、如图所示。现有一个电池组。两个开关和两盏电灯，请你连接好下面的实物电路图，并画出电路图，使S1闭合时L1亮，使S2闭合时L2亮。

16、现有电源、三盏灯、开关和若干根导线．要求：
　　（1）将图13所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路．导线不许交叉。
　　（2）根据实物连接图．在方框内画出电路图。

17、在下中
　　（1）将电灯L1、L2串联起来，用电压表测L1两端的电压，在图上画出连接方法.并画出相应的电路图。
　　（2）若用电压表测出电灯L1两端的电压是2 V，电源电压是6 V，那么电灯L2两端的电压是多大？

18、根据如图所示的电路，在方框内画出电路图，并标明电流表的正、负接线柱。当开关闭合后，电流表A1的示数为0.25A，通过灯L1的电流为___________A，电流表A2的示数为0.47A，通过灯L2的电流为_________A。

19、用图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路. 要求：L1和L2并联，用电流表测出L2中的电流(约1.2A)，S作总开关。

20、请你在图中每个方框中画上一个电路元件符号，使其成为一个正确的电路图

答案：
1、
2、依次首尾相接，串联
3、

4、

5、

6、

7、

8、
（1）

　　（2）
9、

10、

11、

12、两灯泡串联，电压表V1测量电源电压，电压表Ｖ２测量灯泡L2两端的电压

13、

14

15、

16、

17、

18、
1、 如图：

　　流过L1的电流：0.25A，流过L2的电流：0.22A
19、

20、
