办公会议连廊混凝土结构施工方案.doc

精选资料

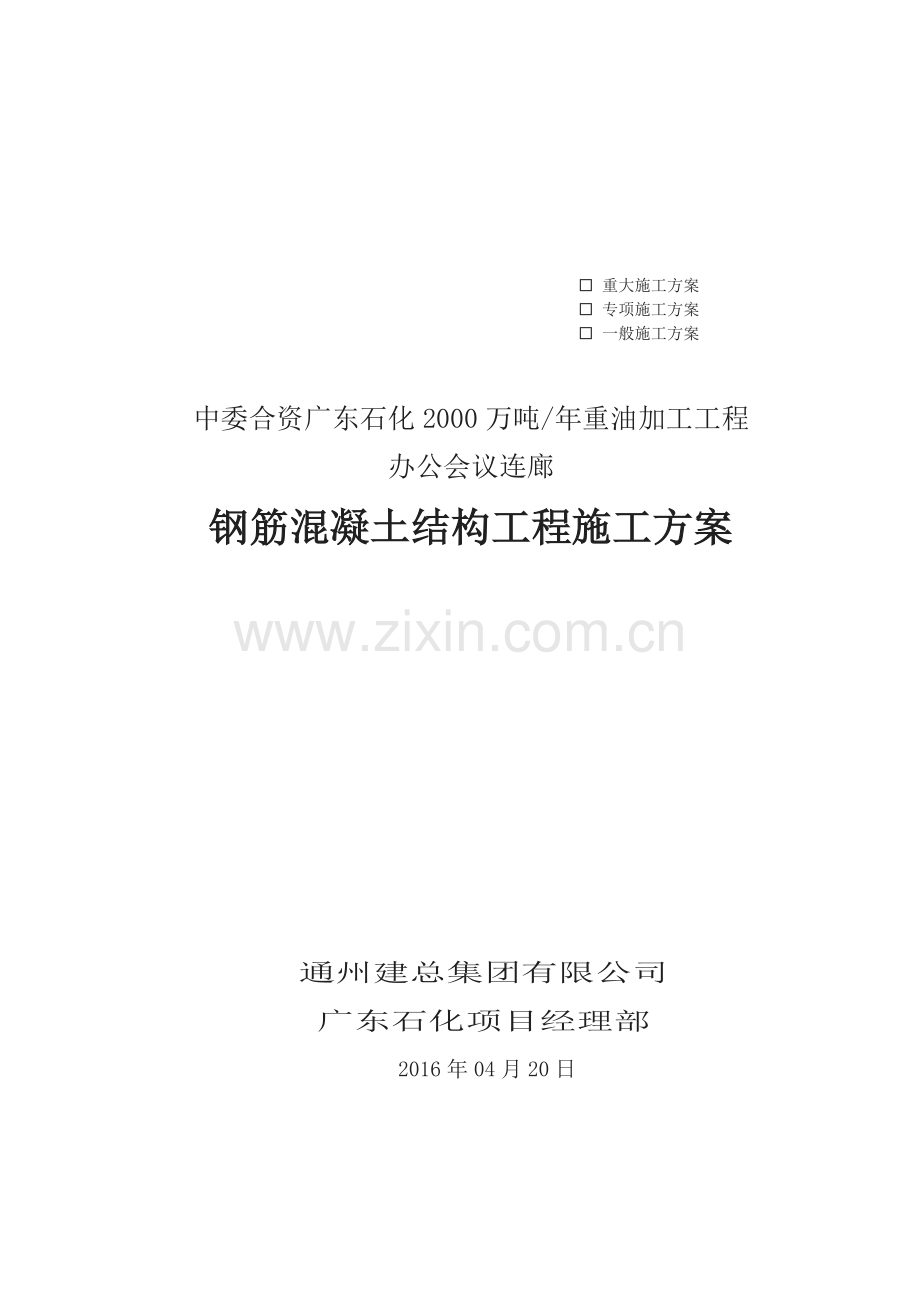

□ 重大施工方案
□ 专项施工方案
□ 一般施工方案

中委合资广东石化2000万吨/年重油加工工程
办公会议连廊
钢筋混凝土结构工程施工方案

通州建总集团有限公司
广东石化项目经理部
2016年04月20日

可修改编辑
1 / 1

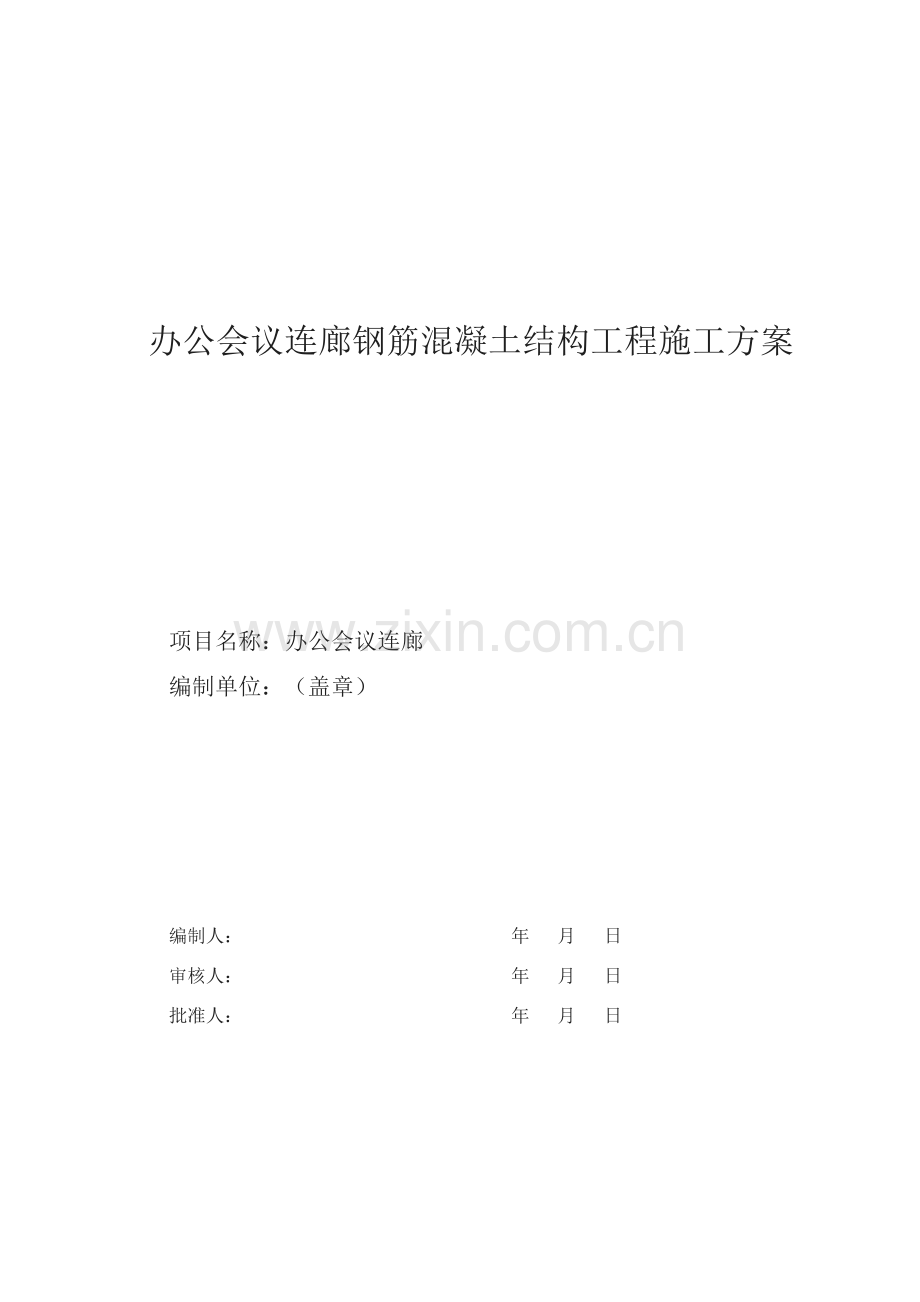

办公会议连廊钢筋混凝土结构工程施工方案

项目名称：办公会议连廊
编制单位：（盖章）

编制人：
年 月 日
审核人：
年 月 日
批准人：
年 月 日

可修改编辑
1 / 1

施工方案审批意见单
施工方案名称
办公会议连廊
钢筋混凝土结构施工方案
编制单位
通州建总集团有限公司广东石化项目部
各专业编制人

年 月 日
审核人

职务：
签名： 年 月 日
批
准
意
见

职务
签名： 年 月 日

可修改编辑
1 / 134

目 录
1.编制说明及编制依据 1
1.1 编制说明 1
1.1.1编制原则 1
1.1.2 编制目的 1
1.2 编制依据 1
1.2.1 施工合同 1
1.2.2 施工图纸 1
1.2.3 施工组织设计 1
1.2.4 业主工程管理规定或程序文件 2
1.2.5 总包工程管理规定或程序文件 2
1.2.6 规范、规程 2
1.2.7 标准图集 3
1.2.8 其它 3
2.工程概况 3
2.1工程简述 3
2.2 设计概况 3
2.3自然条件 6
2.3.1气象及水文 6
2.3.2工程地质条件 7
2.4 周边环境条件 7
2.5 工程特点 8
2.6 辅助生产设施办公会议连廊混凝土结构主要工程量 8
3. 施工部署及准备 8
3.1施工部署 9
3.1.1施工段的划分 9
3.1.2施工顺序及原则 9
3.2施工准备 9
3.2.1 技术准备 9
3.2.2机具准备 9
3.2.3原材料采购与供应 9
4. 施工方法、技术措施和质量标准 9
4.1 钢筋工程 9
4.1.1 施工准备 10
4.1.1.1 技术准备 10
4.1.1.2 机具准备 10
4.1.1.3 材料准备 10
4.1.1.4 场地准备 10
4.1.2 钢筋进场验收与二次复试 12
4.1.2.1 钢筋进场验收 12
4.1.2.2 钢筋二次复试 13
4.1.2.3钢筋现场存放与保护 13
4.1.3钢筋工程施工工艺流程 13
4.1.3.1钢筋加工 14
4.1.3.2 支撑筋（撑铁、马凳）加工 16
4.1.3.3 定位钢筋加工 16
4.1.3.4 预埋件加工 18
4.1.4 钢筋连接 20
4.1.4.1 钢筋连接方式选择及接头位置要求 20
4.1.4.2 钢筋绑扎连接 21
4.1.4.3 钢筋的机械连接 21
4.1.4.4 钢筋搭接电弧焊连接 25
4.1.5 钢筋绑扎工艺要求 30
4.1.5.1 钢筋绑扎的细部构造要求 30
4.1.5.2 钢筋锚固、搭接长度技术要求 30
4.1.5.3 基础钢筋施工 31
4.1.5.4 柱钢筋绑扎 32
4.1.5.5 梁钢筋绑扎 32
4.1.5.6 楼面板筋的施工 33
4.1.5.7 特殊节点钢筋绑扎 33
4.1.6 质量要求 36
4.1.7 注意事项 36
4.1.8 成品保护 37
4.2模板工程施工 37
4.2.1 模板工程施工工艺流程 37
4.2.2模板工程材料的选用 37
4.2.3模板设计 40
4.2.4模板制作与安装 41
4.2.4.1 基础模板制作与安装 41
4.2.4.2 柱模板制作与安装 42
4.2.4.3 梁板模板制作与安装 43
4.2.4.4预留预埋及特殊部位处理 45
4.2.4.5 模板支架的搭设 46
4.2.4.6 模板拆除 49
4.2.4.7模板保养 50
4.2.5模板工程质量标准 51
4.3混凝土工程施工 52
4.3.1对商品混凝土的要求 52
4.3.2混凝土输送 53
4.3.2.1 混凝土水平运输 53
4.3.2.2 混凝土垂直运输 53
4.3.2.3 运输时间的控制 54
4.3.3混凝土浇筑 54
4.3.3.1作业条件 54
4.3.3.2 混凝土施工工艺流程 55
4.3.3.3 泵送混凝土施工 55
4.3.3.4混凝土浇筑一般规定 56
4.3.3.5混凝土浇筑 58
4.3.4施工缝留设及施工 60
4.3.4.1施工缝设置 60
4.3.4.2施工缝的剔凿 61
4.3.4.3施工缝的清理 61
4.3.4.4施工缝的继续浇筑要求 61
4.3.5混凝土的养护 61
4.3.6 混凝土抗压试件留置、制作、养护 63
4.3.6.1取样规定 63
4.3.6.2试样标准 64
4.3.6.3试件制作过程及注意事项 64
4.3.7混凝土结构工程质量标准 65
5. 进度计划 66
6. 资源计划 66
6.1 施工机械设备配置 66
6.1.1 机械设备来源及选型原则 66
6.1.2 主要机械设备保证措施 66
6.1.2.1设备进场组织措施 66
6.1.2.2设备使用保证措施 66
6.1.2.3设备退场保证措施 68
6.1.3 主要机械设备配置表 68
6.2 劳动力计划 69
6.2.1 劳动力需求计划 69
6.2.1.1劳动力配置原则和依据 69
6.2.1.2劳动力配备合理性 69
6.2.2 技术管理人员配备的依据和原则 69
6.2.2.1技术管理人员配置的依据 69
6.2.2.2 项目部人员配置 69
6.2.2.3技术管理人员的量化配置 70
6.2.3 人员的专业化程度 70
6.2.3.1劳动力的专业化程度 70
6.2.3.2技术管理人员的专业化程度 70
6.2.4 人员的保证措施 70
6.2.5 劳动力配置 70
6.3 主要材料计划 71
6.3.1 材料来源 71
6.3.2 材料运输 71
7. 质量保证措施 72
7.1 质量保证体系组织机构 72
7.2钢筋工程质量保证措施 72
7.2.1钢筋进场检验 72
7.2.2钢筋现场堆放 72
7.2.3后台加工 73
7.2.4钢筋间距、排距 74
7.2.5柱、梁钢筋保护层控制 74
7.2.6板筋保护层控制 74
7.2.7箍筋135°、弯后平直长度及平行控制 75
7.2.8起步筋位置 75
7.2.9钢筋绑扎 75
7.2.10钢筋搭接长度及锚固长度 75
7.2.11接头位置 76
7.2.12钢筋连接 76
7.3模板工程质量保证措施 77
7.3.1进场检验 77
7.3.2现场堆放 78
7.3.3木工棚加工 78
7.3.4模板的选型、检验维修、除锈、组拼、涂刷脱模剂 78
7.3.5模板缝隙间密封胶条 79
7.3.6顶板模板 79
7.3.7柱模板 79
7.3.8梁模板 79
7.3.9模板预留孔洞 80
7.3.10模板定位 80
7.3.11模板支撑 80
7.4混凝土工程质量保证措施 80
7.4.1 混凝土配合比 80
7.4.2 混凝土塌落度检测 81
7.4.3浇注分层 82
7.4.4振捣 82
7.4.5压光收面 83
7.4.6养护 83
7.4.7缝处理 83
7.4.8混凝土外观质量 84
7.4.9 混凝土抗压试块留置 85
7.5 混凝土结构工程检试验项目 85
7.5.1 混凝土抗压强度试验计划 85
7.5.2 混凝土钢筋保护层检验计划 85
7.5.3 材料试验计划 86
7.6 混凝土结构工程验收交工资料 87
7.6.1交工资料收集编制要求 87
7.6.2 混凝土结构工程验收应提交资料 87
8. 安全技术措施 89
8.1环境、职业健康安全管理目标 89
8.2 HSE体系组织机构 89
8.3 危险源与不利环境因素 89
8.4安全技术措施 89
8.4.1高空作业安全技术措施 89
8.4.2模板安装与拆除工程 90
8.4.3木工机械的使用 91
8.4.4混凝土工程 92
8.4.5钢筋工程 93
8.4.6钢筋机械操作 93
8.4.7电焊工程 95
8.4.8扣件式双排钢管脚手架搭设工程 95
8.4.9临电安全措施 97
8.4.10电动机械手持工具安全技术措施 98
8.4.11易燃易爆物品管理安全技术措施 98
8.4.12场内机动车辆的安全操作 99
8.5环境、职业健康安全保障措施 99
8.5.1噪声污染控制 99
8.5.2污水污染控制 100
8.5.3大气污染控制 100
8.5.4职业病防治 100
8.5.5“三宝、四口”与临边防护 101
8.5.6防火技术措施 102
8.5.6.1组织管理 102
8.5.6.2火源管理 102
8.5.6.3电气防火管理 103
8.5.6.4易燃易爆物品防火管理 104
8.5.6.5临时设施及宿舍防火管理 104
8.5.7季节性安全施工措施 105
8.5.7.1夏季施工措施 105
8.5.7.2雨季施工措施 105
8.5.8突发性事件的应急措施 106
8.5.8.1高空坠落应急预案 106
8.5.8.2触电应急预案 107
8.5.8.3模板整体倒塌应急预案 109
8.5.8.4大型机械设备倒塌应急预案 109
8.5.8.5火灾应急预案 110
8.5.8.6中暑应急预案 110
8.5.8.6架手脚整体倒塌应急预案 111
9. 施工设备机具及措施用料计划 118
9.1 施工设备机具计划 118
9.2 施工检测器具计划 118
9.3措施用料计划 118
10. 施工平面布置 119

可修改编辑
6 / 134

办公会议连廊钢筋混凝土结构工程施工方案
1.编制说明及编制依据
1.1 编制说明
1.1.1编制原则
本方案针对中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊建筑工程施工物资材料采购、施工资源计划、工艺流程、质量控制、施工存在的安全隐患制定的预防措施应急预案而编制的施工方案。方案在编制过程中，充分考虑了本工程的特点，结合现场的实际情况，本着合理安排人、材、机及确保工程进度、质量、安全、费用受控、质量、HSE达标的前提下，合理节约资源，降低工程成本，降低施工存在安全风险；坚持节电、节地、节水、节材和保护环境“四节一保”、“绿色施工”的原则。遵循目标管理的原则，对工期、质量、安全、环保及施工成本制定相应的节点目标，建立健全目标责任制，将目标分解到项目部职能部门、专业施工班组及个人，以每个节点目标逐项实现来保证整个工程目标的落实。优先选用先进的施工技术，科学确定施工方案的原则。
1.1.2 编制目的
为明确中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊建筑工程施工工艺流程、工期节点、质量目标、安全及安全文明施工目标等工程管理目标的实施，尽可能的降低施工存在安全风险及合理节约资源降低工程成本，有效地指导和管理施工生产，确保工期、质量、安全文明施工、环境保护和施工费用受控。
1.2 编制依据
1.2.1 施工合同
中委合资广东石化2000万吨/年重油加工工程厂前区围墙、大门及守卫室办公会议连廊施工合同，合同编号：1360JYIC-S005
1.2.2 施工图纸
中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊总图；
中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊建筑施工图；
中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊结构施工图；
中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊给排水采暖专业施工图；
中委合资广东石化2000万吨/年重油加工工程辅助生产设施办公会议连廊建筑电气施工图；
1.2.3 施工组织设计
中委合资广东石化2000万吨/年重油加工工程厂前区围墙、大门及守卫室办公会议连廊施工组织设计。
1.2.4 业主工程管理规定或程序文件
中国石油广东石化公司项目QHSE、质量、计划等工程项目管理规定、程序文件及质量管理手册。
1.2.5 总包工程管理规定或程序文件
中国昆仑工程公司项目QHSE、质量、计划等工程项目管理规定、程序文件及质量管理手册。
1.2.6 规范、规程
类别
名 称
编 号
国家
《建筑工程施工质量验收统一标准》
GB50300-2013
《工程测量规范》
GB/T50026-2007
《混凝土结构工程施工质量验收规范》
GB50204-2015
《混凝土结构工程施工规范》
GB50666-2011
《混凝土强度检验评定标准》
GB50107-2010
《钢筋混凝土用钢第一部分：热轧光园钢筋》
GB1499.1-2008/XG1-2012
《钢筋混凝土用钢第二部分：热轧带肋钢筋》
GB1499.2-2007/XG1-2009
《钢管脚手架扣件》
GB15831-2011
《施工企业安全生产管理规范》
GB50656-2011
《建设工程项目管理规范》
GB/T50326-2011
《建设工程文件整理归档规范》
GB/T50328-2014
《国家重大建设项目文件归档要求与档案整理规范》
（DA/T28-2002）
行业
《钢筋焊接及验收规程》
JGJ18-2012
《钢筋机械连接技术规程》
JGJ107-2010
《普通混凝土配合比设计技术规程》
JGJ55-2011
《混凝土泵送施工技术规程》
JGJ/T10-2011
《炼油化工建设项目交工技术文件管理规范》
（Q/SY1476-2012）
《建筑施工模板安全技术规程》
JGJ62-2008
《建筑施工安全检查标准》
JGJ59－2011
《建筑机械使用安全技术规程》
JGJ33-2012
《施工现场临时用电安全技术规程》
JGJ46－2005
《建筑施工高处作业安全技术规程》
JGJ80-1991
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011
《建筑现场机械设备检查技术规程》
JGJ60-2008
1.2.7 标准图集
类别
名 称
编 号
国家建筑标准设计图集
《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、挡土墙、梁、板）》
11G101-1
《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、筏型基础及柱基承台）》
11G101-3
《混凝土结构施工钢筋排布规则与构造详图》（现浇混凝土框架、挡土墙、梁、板）
12G901-1
《混凝土结构施工钢筋排布规则与构造详图》（独立基础、条形基础、筏形基础、桩基承台）
12G901-3
1.2.8 其它
类别
名 称
编号
中国昆仑工程公司
中委合资广东石化2000万吨/年重质原油加工工程厂前区配套工程PC 项目质量计划

企业
质量管理体系/环境管理体系/职业健康安全管理体系程序文件
Q/TZ Q.E.O-B-2013
环境管理手册
Q/TZ E-A-2013
职业健康安全管理手册
Q/TZ O-A-2013
质量手册
Q/TZ Q-A-2013
2.工程概况
2.1工程简述
项目名称：中委合资广东石化2000万吨/年重油加工工程
单项工程名称：中委合资广东石化2000万吨/年重油加工工程辅助生产设施
单位工程名称：辅助生产设施(厂前区)办公会议连廊
项目地址：中国广东省揭阳市（惠来）大南海工业园
建设单位：中国石油广东石化公司
监督单位：中国石油天然气集团有限公司兰州工程质量监督站
监理单位：吉林梦溪工程管理有限公司
设计单位：中国建筑科学研究院中国建筑技术集团有限公司
总包单位：中国昆仑工程公司
施工单位：通州建总集团有限公司
建筑功能：行政办公楼与会议中心之间连廊。
2.2 设计概况
（1）会议连廊（8010-1）单位工程建筑设计概况

表2.2-1 会议连廊（8010-1）单位工程建筑设计概况
占地面积
m2
总建筑面积
235.82m2

层
数
地下/地上
地上:2层
地上建筑面积
235.82m2
建筑高度
10.20m
层高
一层层高：5.40m、
二层层高：3.90m
装饰

外墙
30mm酚醛保温板、彩色饰面砖面层，断桥铝合金落地窗、6+12A+6透光玻璃
内墙面
混凝土梁柱与砖墙交接处挂300宽耐碱玻纤网格布，15厚1：3水泥砂浆底层、5厚1:2水泥砂浆面层抹灰，刮腻子两道，涂合成树脂乳液涂料（一底两面，精装修范畴）。
天棚
双层石膏板（精装修范畴）。
楼地面
地胶地板（精装修范畴）。
屋面
不上人屋面：钢筋混凝土屋面板、50厚XPS保温板、20厚（最薄处）1:8憎水珍珠岩找坡2%、20厚1:2.5水泥砂浆找平、3+3厚SBS改性沥青防水卷材、满铺0.3mm厚聚乙烯薄膜一层、25厚1：2.5或M15水泥砂浆保护层，分格面积宜为1m2。
保温节能
屋面：50厚挤塑聚苯板保温层。
外墙：30厚酚醛保温板保温。
门窗
断桥铝合金落地窗、6+12A+6透光玻璃
（2）办公会议结构概况
表2.2-2 办公会议结构概况一览表
地基基础
地基
天然地基
结构设计年限
50年
基础厚度
LDJ-1：3500×6000×600
基础形式
联合基础
主体结构形式
结构形式
钢筋混凝土框架
结构构件尺寸（mm）
梁
KL300×500、KL1（6A）300×1000、KL2(1)300×500、
WKL1（6A）300×500、WKL2(1)300×500
板
120
墙
/
柱
KZ350×600
抗震设防烈度
7度
抗震设防类别
三类
混凝土强度等级
垫层
C20
基础
C30
按层数(标高)分
梁、板
按层数(标高)分
墙、柱
1~2层
C30
1~2层
C30
混凝土抗渗等级
基础P6
钢筋
类别：HRB400E
保护层厚度(mm)
基础：40、柱：40、梁：40、板：30
砌体
A5.0加气混凝土砌块，200厚砌体填充墙

（3）建筑给排水及采暖、建筑电气、暖通专业设计概况
表2.2-3 办公会议连廊建筑给排水及采暖、建筑电气、暖通专业设计概况一览表
序号
项目
设计概况
1
电源
办公会议连廊一、二照明及风机盘管电源由会议中心一、二层配电箱引入。
2
照明
系统
1、 光源：一般场所为荧光灯、金属卤化物灯或其他节能型光源。光源显色指数
Ra≥80，色温应在4500K～6000K之间。荧光灯采用三基色灯管，光源效率不
低于90Im/W。
2、灯具：办公区域选用双抛物面格栅、蝙蝠翼配光曲线的荧光灯具。敞开
式灯具效率不小于75%，格栅式荧光灯具的效率不应小于65%。
3、 照明管线：照明、插座分别由不同的支路供电，均为单相三线（N,L,PE）式；
应急照明配电箱引出线采用WDZN-BYJ-4×2.5 SC20,普通照明和插座采用
WDZN-BYJ-3×2.5 SC15，灯具安装高度低于2.4m采用一类灯具，所有一类
灯具外露可导电部位与PE线连接。
4、 应急照明：配电间、弱电机房、弱电间、楼梯间等设置备用照明，并按正常
照值度得100%考虑，门厅、走道按30%设置应急照明，其他场所按30%设置应
急照明。应急火灾时消防控制室可强制燃亮。
5、 疏散指示：隔层走道、拐角及出入口、公共楼梯间等设置疏散指示灯，其电
源由应急照明配电箱供给；并采用自带蓄电池的灯具，蓄电池应急供电时间
不小于30分钟，灯具应满足《消防应急灯具》GB17945中的相关要求。
3
防雷及保护接地
1、防直击雷
1）接闪器：在屋顶采用Φ12热热镀锌圆钢做接闪带，屋顶接闪连接线网格
不大于10×10m或12×8m，凡突出屋面的所有金属构件、如金属通风管、风
机、金属屋面、金属屋架等均应与接闪带可靠连接。
2）引下线：利用结构钢筋混凝土柱子或剪力墙内2根Φ12以上主筋通长焊
接作为引下线，间距不大于18m，引下线上端与接闪带焊接，下端与建筑物内基础底梁、底板轴线上的上下二层主筋中的2根主筋焊接；外墙引下线在室外地面下1m处引出与室外接地线焊接。
3）接地极：利用建筑物基础底板轴线上的上下二层主筋中的2根通长焊接、
绑扎形成的基础接地网，并连接室外的人工接地装置（护坡桩）组成。
4） 测试卡子：建筑物四角的外墙引下线在室外地面上0.5m处设置测试卡子。
5）本工程防雷接地、电气设备的防护接地、弱电机房等接地共用统一接地
极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。
2、防雷击电磁脉冲及雷电波的侵入引起的过电流、过电压，采取以下措施；
1）由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信号
线路等，在其入口处配电箱、控制箱、前端箱等的引入处设SPD。
2） 所有进出建筑物的金属管道等，均与建筑物总等电位端子板连接。
4
室内消火栓系统
1、 办公会议连廊二层室内消火栓系统分区属于会议中心二层防火分区，室内消
火栓系统管道采用DN100镀锌钢管、卡箍连接，由会议中心二层接入。
5
自动喷淋系统
1、 办公会议连廊二层自动喷淋系统分区属于会议中心二层防火分区，自动喷淋
管道采用DN32~DN65镀锌钢管、螺纹连接或卡箍连接，由会议中心二层接入。
标高9.0m，喷头间距大于等于2.4m，小于等于4.4m,距墙不大于2.2m。管道
交叉处小管径管道上弯避让，喷淋管道若与梁相撞，绕梁设置，有吊顶喷头
下喷，无吊顶喷头上喷。
2、本建筑公共走廊部分采用上下双喷型喷头，数量13个。
6
雨水
屋面排水以外排水为主,排水组织、雨水口，雨水管见屋面平面图
7

暖通空调系统
冷热源系统：冷热源指标：冷负荷13KW、单位面积冷指标：110W/m2
空调系统：
1、 本建筑空调冷水由会议中心引来，水管异程式布置，最高点设自动排气阀。
2、 本工程空调末端采用风机盘管方式，送风方式顶送顶回。
防排烟系统：本工程利用开窗自然排烟。
2.3自然条件
2.3.1气象及水文
（1） 地理位置与交通：拟建工程位于揭阳（惠来）大南海工业园内，东临隆江改河，南临南海，总占地约 6km 。距惠来县城约14km， 距离深汕高速隆江出入口约10km，距离省道广葵线约 7km，距离溪金线约4km，距铁路接轨站葵潭车站约25km，距潮汕机场约130km。
（2）气象及水文
表2.3-1 气象条件概况
序号
项目
内 容
1
气温
本区属亚热带海洋性气候，气候较为温和。根据1956~1993年惠来气象站实测资料统计，各温度特征值具体为 ：多年平均气温：21.8℃；极端最高气温 ：37.5℃（出现1956年9月3日）；极端最低气温：2.1℃（出现1963年1月27日）；累年年平均最高气温：25.7℃；年平均最低气温 ：19.0℃
2
雨量
本地区雨量充沛，每年4～9月份为雨季，月平均雨量为100～350mm。10月至次年3月为干季，月平均雨量为20～90mm。根据惠来县气象站多年的资料统计，主要雨量特征如下；年平均降雨量：1818mm；年最大降雨量:2644.9mm
；最长连续降雨日数:24天；≥50mm暴雨日数年平均为:9.6天；累年最大1日降雨量为:346.5mm(出现于2008年7月30日)；累年最大1小时降雨量为:98.6mm
3
风
本地区受台风的影响比较大,每年7~9月为台风季节。据统计，本地区1949~1992年间受热带气旋的影响共45个平均每年1个，最多年份3个，有10年没有出现。热带气旋出现时间主要集中在7~9月，1~4月未出现过，5月与12月各只有1次。
上述45个热带气旋中，发源于西太平洋的36个，占80%，发源于南海的为9个，其中15个为台风，且全部来自西太平洋。在热带气旋的影响下，中心最低气压极限值为925hPa(6903号台风)，中心最大风速极限值为60m/s(7908号台风)，其次是55m/s(6903号台风。年由于热带气旋的影响而产生的风暴潮，对拟建场区的影响也非常大，据惠来气象局多年统计资料，南海台风多在厂址区以及周边地区登陆，因此，拟建场区受台风影响大。
4
雾、相对湿度、雷暴及霜冻
本区多年平均雾日为4~5天，年最多雾日约10天，年最少雾日1~2天。
根据惠来气象站的资料，本区域的相对湿度的主要特征值如下：多年平均相对湿度：80%；多年平均最大相对湿度：81%；多年平均最小相对湿度：75%； 多年最小相对湿度：20%；各月相对湿度变化于73~90%之间。
根据惠来县气象站的统计资料，本区累年平均雷暴为56.7天，霜冻日数0.6天。
5
水文
拟建厂区南临南海，南海海域属规则全日潮型，东侧为隆江改河，且隆江河受南海潮汐影响。
1）潮汐：根据国家海洋局南海工程勘察中心2009年4月对该海域潮汐观测资料显示，从东侧（资深）到西（甲东）潮汐由不规则潮汐逐步转变为全日潮，日潮性质增强，半日潮性质减弱。主要潮位特征如下；
高天文潮潮位：1.92m(当地理论最低潮位起算,下同)
最低天文潮潮位：0.00m；平均海平面：1.13m；平均高潮位：1.47m；
平均低潮位：0.60m；最大潮差：1.66m
2）风暴潮：据揭阳市惠来县气象资料以及海洋潮汐资料，拟建厂位于南海风暴潮影响区，风暴潮一般为水风暴潮，增水幅度为1.20~2.60m。据相关记录，最大增水风暴潮值为3.65m。风暴潮影响强烈，具有较强的破坏性。
2.3.2工程地质条件
场地的地质情况，根据招标文件提供的《中委广东石化2000万吨/年重油加工工程厂区及码头库区工程详勘厂前区岩土工程勘察报告》（项目号:CPE-YI-KC-12-006），其工程地质（C10最接近东侧围墙勘察柱状图）见下概况表：
表2.3-2 工程地质概况表
地层编号
名 称
色 泽
状 态
层 厚(m)
层底高程(m)
①
粉细砂
褐黄色~灰黄色
松散、稍密，稍湿～湿
1.5
5.57
②1
细砂
褐黄色
松散~稍密，主要矿物成分为石英、长石
1.0
4.37
②2
细砂
灰色~褐黄色
松散，饱和,主要矿物成分为石英、长石、砂质纯
1.4
3.17
②3
细砂
褐黄色
稍密~中密,饱和,主要矿物成分为石英、长石、砂质纯
2.0
1.17
②4
细砂
褐黄色~橙黄色
中密~密实,饱和,主要矿物成分为石英及长石
3.3
-2.13
③1
粉质黏土
褐黄~黄褐色
可塑,切面有光泽反应,韧性及干强度中等
2.1
-4.23
⑤2

粉质黏土
褐黄~灰白色
可塑~硬塑,局部含砂粒,切面有光泽反应,韧性中~高,干强度中~高
1.5
-5.73
⑧
砾质粘性土
灰黄~灰绿色
硬塑~坚硬,原岩结构可辨,大部分矿物已风化为土状,残余石英颗粒,无光泽反应,韧性及干强度低
1.7
-7.43
⑨2-1
强风化花岗岩
黄褐色~灰黄色
原岩结构明显,残余大量石英颗粒,岩芯呈砂土状,手掰易碎,干钻较困难,具有水软化强度降低特点
0.90
-8.33
⑨3
中风化花岗岩
青灰~灰白色,部分肉红色
中粗粒结构,块状构造,主要矿物成分为石英及长石,暗色矿物主要为角闪石及云母,风化裂隙发育,岩芯呈柱状及碎块状,敲击声脆,锤击可碎
2.1
-10.43
拟建场地地下水位静止高度1.1m，地下水对混凝土有弱腐蚀性，对钢筋混凝土中钢筋在长期浸水条件下具微腐蚀性；在干湿交替条件下具有中等腐蚀性。故在基础施工过程中对混凝土结构不需按抗腐蚀耐久性的要求进行施工。
2.4 周边环境条件
（1）辅助生产设施厂前区位于大南海工业园的东北角，东临隆江改河，南毗邻炼油厂的维修站，北毗邻浦阳村，西毗邻炼油厂空分空压装置。
（2）厂前区场地东西长329m，南北宽323.7m，占地106497.30m2。场地为人工机械改造场地整体相对平整，呈东西方向上西高东低地貌。
（3）本工程西南两面为炼油厂既有道路（新修筑未交工），东北侧规划的道路未开始修筑。北侧既有道路较窄且毗邻浦阳村，不能作为施工道路，目前现场进出的道路为西、南侧炼油厂既有道路（新修筑未交工），北侧进出场道路为施工便道。
2.5 工程特点
本工程具有影响力大、体量小、战线长、涵盖的专业多、施工现场东面毗邻龙江改河，北侧毗邻浦阳村，南侧毗邻8#路北侧排水沟，施工道路、水、电未通等诸多特点。这些特点给工程的施工组织、技术管理等方面带来一定的难度。我们针对这些难点进行逐项分析，有针对性地制定应对措施和技术方案，并将其作为施工过程管理的重中之重。本工程特点分析见表2.5-1：
表2.5-1 工程特点分析表
序号
特点
项目
内 容
1
大
意义大，责任大社会、影响力大
本工程是辅助生产设施装置的附属项目隶属中委合资2000万吨/年中油加工工程，其建设具有较大的社会影响力。
机械设备、周转材料投入大
由于工程单体面积小、工期紧，要求模板、钢管、扣件等周转料投入量大工程短期投入大型机械数量相对工程量比较非常大，需要投入或租赁1 台挖掘机，1台装载机，1台压路机，1台25t汽车吊,1辆15t自卸车。
2
多
设计选材广、组合多
东西大门守卫室及标志塔装饰材料有玻璃幕墙、铝合金穿孔板、干挂石材墙面、饰面砖墙面、铁艺围栏氟碳漆饰面等数十种不同材料和构件。
功能全、专业系统多，总包管理配合多
本工程单位工程有3个，同时涉及强电、弱电（智能化）、精装修、给排水、消防、空调、电气工程等众多专业项目施工，施工过程中存在大量的专业交叉，尤其受到场地条件、垂直运输的制约，施工协调工作量大，涉及专业多。
3
小
占线长、体量小，单层面积小、专业多
1、 本工程单体建筑面积办公会议连廊235.82㎡，地上二层，东、西 大门守卫室建筑面积97.70㎡（东25.76㎡、西19.12.76㎡），
地上一层，东大门标志塔占地面积28.88㎡、高15.7m；西大门标
志塔占地面积19.12㎡、高8.0m。
2、占线长,围墙东西长329.0m，南北宽323.7m。
3、专业多：本工程包含建筑、结构、给排水、消防、电气、弱电、
暖通等专业
4
窄
（带状施工场地）
施工场地呈带状地形、交通不便
本工程东面紧邻龙江改河、北面毗邻浦阳村，南面紧邻厂区8#路北侧排水沟，西侧毗邻厂区新近修筑未交工道路，施工用水、电、道路需要中标单位进场后重新规划施工，且现场必须合理布置施工道路、加工区、办公区的临时设施；给施工带来较大难度。
2.6 辅助生产设施办公会议连廊混凝土结构主要工程量
表2.6-1 办公会议连廊混凝土结构主要工程量
序号
分项工程名称
单位
数量
备注
1
钢筋工程
t
21.88
围墙、大门及守卫室
2
混凝土工程
m3
1912.6
围墙、大门及守卫室
3
模板工程
m2
1238.4
围墙、大门及守卫室
3. 施工部署及准备
3.1施工部署
3.1.1施工段的划分
根据现场的实际情况和本工程的特点，将本工程划分为一个施工段组织施工。
3.1.2施工顺序及原则
（1）总体的施工顺序：本工程施工顺序将遵循“先地下，后地上，先土建后安装，先结构后装修。主体结构施工自下而上，装修施工自上而下，内外装修同时进行，安装工程随土建施工进度穿插进行”的原则。
（2）基础施工顺序：施工准备→垫层施工→基础施工→回填土。
（3）主体施工顺序：抄平放线→构造柱钢筋帮扎→材料运输→砌砖→支构造柱模板→混凝土浇筑→圈梁钢筋帮扎→支圈梁模板→圈梁混凝土浇筑→安装顶模板→浇筑现浇板混凝土。
（4）外墙装饰待主体结顶后自上而下施工。
（5）装修工程在结构工程验收后进行，装修作业面应优先完成屋面防水、外门窗的安装。
（6）根据本工程的特点，拟定采取主体结构、安装预留、预埋同步配合，穿插砌体、粗装修，最后进行内部精装修和安装工程施工的总体施工程序，充分利用有限的时间和空间，以主体施工为先导，其他分部、分项工程紧随其后，平面分段，立体分层，科学地组织交叉作业，优质高速地完成任务。
3.1.3 施工现场平面布置
施工场地布置在行政办公楼、办公会议连廊的北侧、南侧，见总平面布置图。施工用水电、道路原则上利用行政办公楼施工用水、电、道路、钢筋、模板堆放场和加工棚及现场办公设置。
3.2施工准备
3.2.1 技术准备
（1）项目技术负责人组织项目经理部技术、施工人员熟悉图纸，认真学习掌握施工图内容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录，对图纸中存在问题，与设计、业主、总包、监理共同协商解决，取得一致意见后，办理图纸会审记录，作为施工图的变更依据和施工操作依据。
（2）测量准备：根据业主移交的测量控制网络，建立区域测量控制网络，其轴线控制点和高程测量控制点距不少于三个，误差应符合现行规范要求。
3.2.2机具准备
施工机械设备、机具准备及进场要求，详见本施工方案6.1。
3.2.3原材料采购与供应
本标段原材料采购与供应详见本施工方案6.3。
4. 施工方法、技术措施和质量标准
4.1 钢筋工程
4.1.1 施工准备
4.1.1.1 技术准备
（1）组织技术、施工、质检等相关施工人员熟悉施工图纸、图集和相关规范及技术要求。组织设计交底，解决施工图纸中存在的问题。
（2）组织好钢筋提料、审核订货工作。根据工程进展情况，适时而宜地提出合理的钢筋进场计划，尽可能做到进场钢筋及时绑扎安装，减少进场钢筋堆放量、生锈量和占用场地
