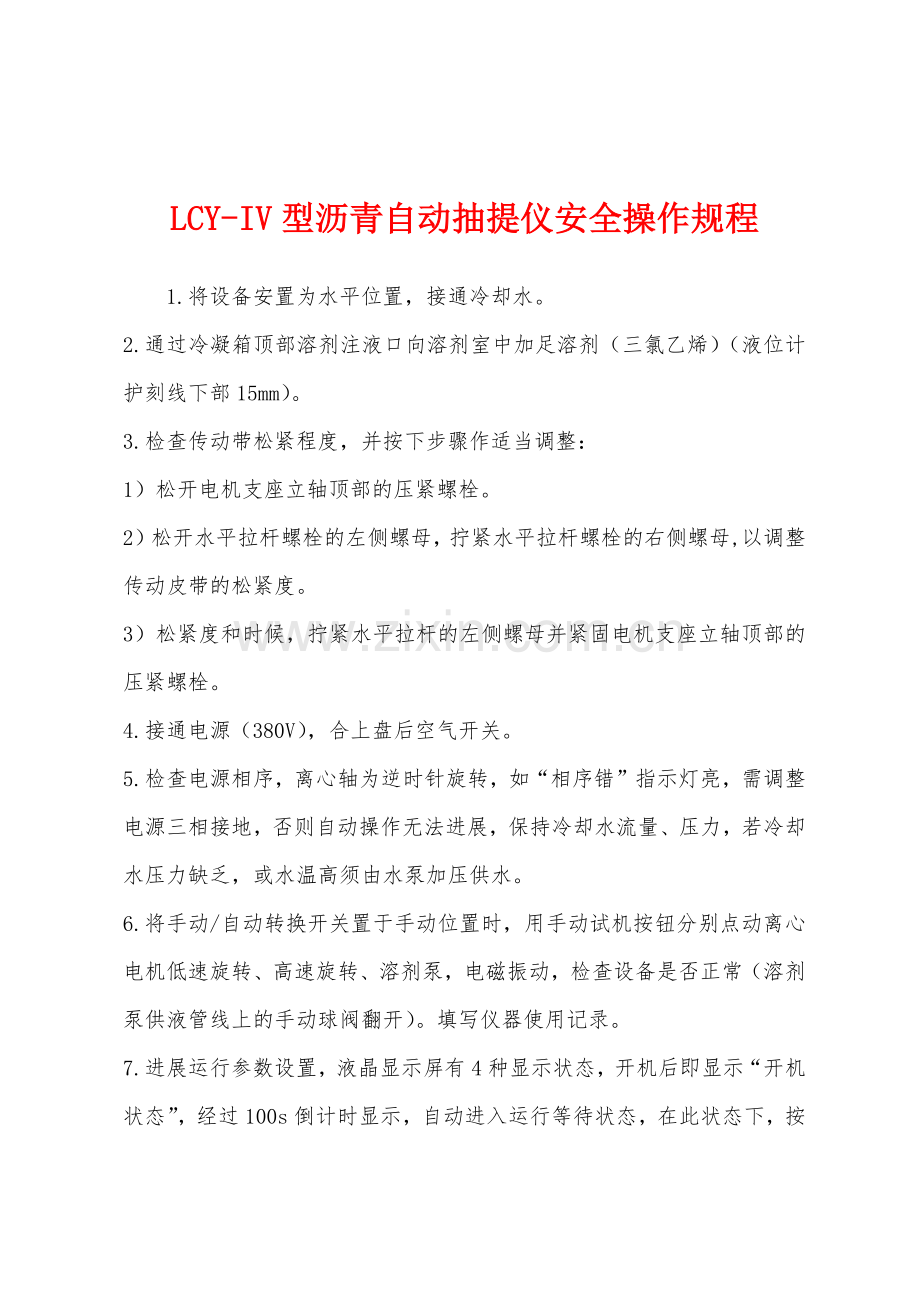

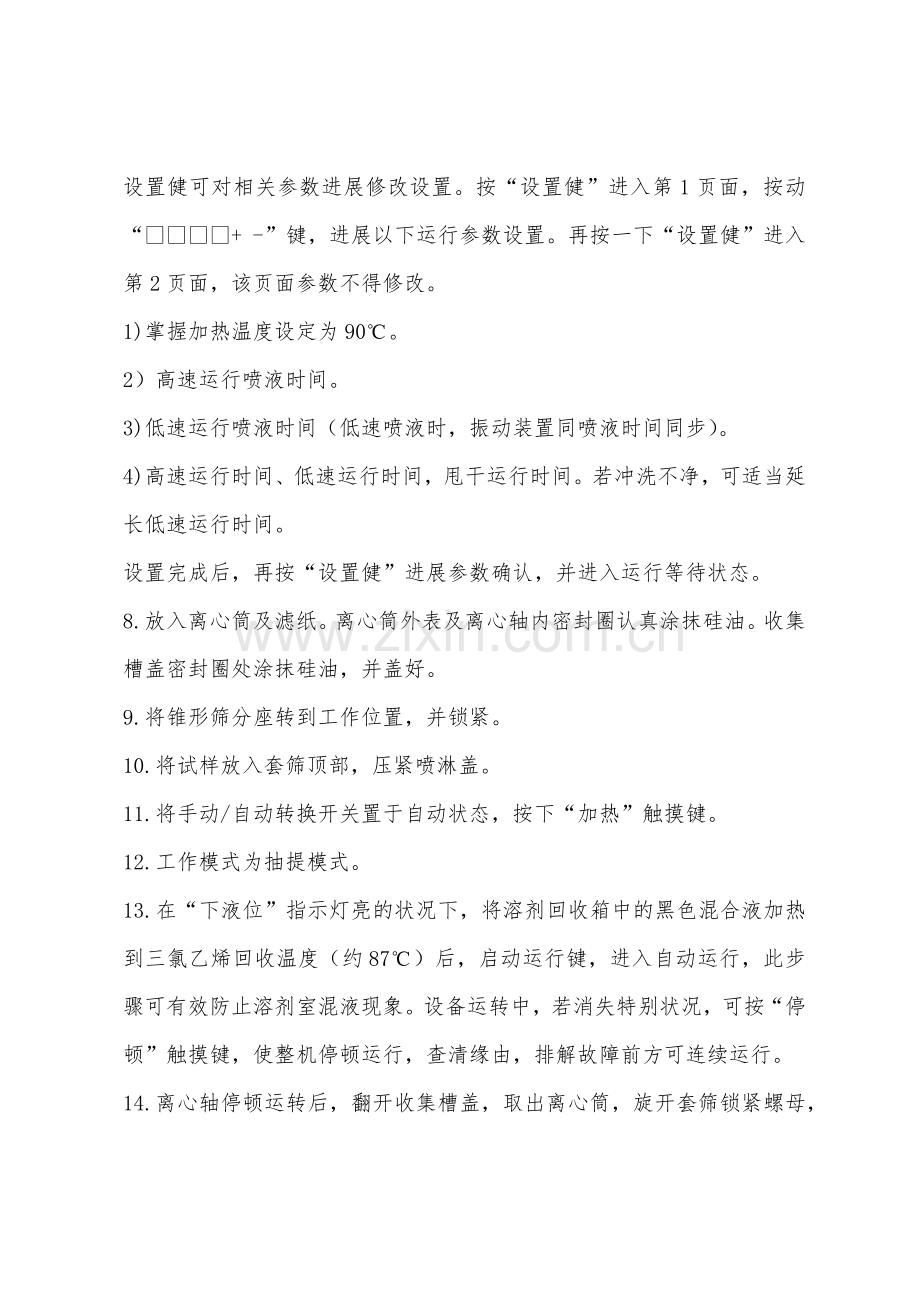

LCY-IV型沥青自动抽提仪安全操作规程.docx

LCY-IV型沥青自动抽提仪安全操作规程
1.将设备安置为水平位置，接通冷却水。
2.通过冷凝箱顶部溶剂注液口向溶剂室中加足溶剂（三氯乙烯）（液位计护刻线下部15mm）。
3.检查传动带松紧程度，并按下步骤作适当调整：
1）松开电机支座立轴顶部的压紧螺栓。
2）松开水平拉杆螺栓的左侧螺母，拧紧水平拉杆螺栓的右侧螺母,以调整传动皮带的松紧度。
3）松紧度和时候，拧紧水平拉杆的左侧螺母并紧固电机支座立轴顶部的压紧螺栓。
4.接通电源（380V），合上盘后空气开关。
5.检查电源相序，离心轴为逆时针旋转，如“相序错”指示灯亮，需调整电源三相接地，否则自动操作无法进展，保持冷却水流量、压力，若冷却水压力缺乏，或水温高须由水泵加压供水。
6.将手动/自动转换开关置于手动位置时，用手动试机按钮分别点动离心电机低速旋转、高速旋转、溶剂泵，电磁振动，检查设备是否正常（溶剂泵供液管线上的手动球阀翻开）。填写仪器使用记录。
7.进展运行参数设置，液晶显示屏有4种显示状态，开机后即显示“开机状态”，经过100s倒计时显示，自动进入运行等待状态，在此状态下，按设置健可对相关参数进展修改设置。按“设置健”进入第1页面，按动“ƒ„‚+ -”键，进展以下运行参数设置。再按一下“设置健”进入第2页面，该页面参数不得修改。
1)掌握加热温度设定为90℃。
2）高速运行喷液时间。
3)低速运行喷液时间（低速喷液时，振动装置同喷液时间同步）。
4)高速运行时间、低速运行时间，甩干运行时间。若冲洗不净，可适当延长低速运行时间。
设置完成后，再按“设置健”进展参数确认，并进入运行等待状态。
8.放入离心筒及滤纸。离心筒外表及离心轴内密封圈认真涂抹硅油。收集槽盖密封圈处涂抹硅油，并盖好。
9.将锥形筛分座转到工作位置，并锁紧。
10.将试样放入套筛顶部，压紧喷淋盖。
11.将手动/自动转换开关置于自动状态，按下“加热”触摸键。
12.工作模式为抽提模式。
13.在“下液位”指示灯亮的状况下，将溶剂回收箱中的黑色混合液加热到三氯乙烯回收温度（约87℃）后，启动运行键，进入自动运行，此步骤可有效防止溶剂室混液现象。设备运转中，若消失特别状况，可按“停顿”触摸键，使整机停顿运行，查清缘由，排解故障前方可连续运行。
14.离心轴停顿运转后，翻开收集槽盖，取出离心筒，旋开套筛锁紧螺母，取下套筛，将套筛中集料认真取出烘干（），离心筒烘干，离心筒、套筛中集料称量。
15.试验完毕后，做好清洁工作，使用毛刷认真清理套筛，防止损坏筛网。切断电源，并填写仪器使用记录。
