电热器专题训练

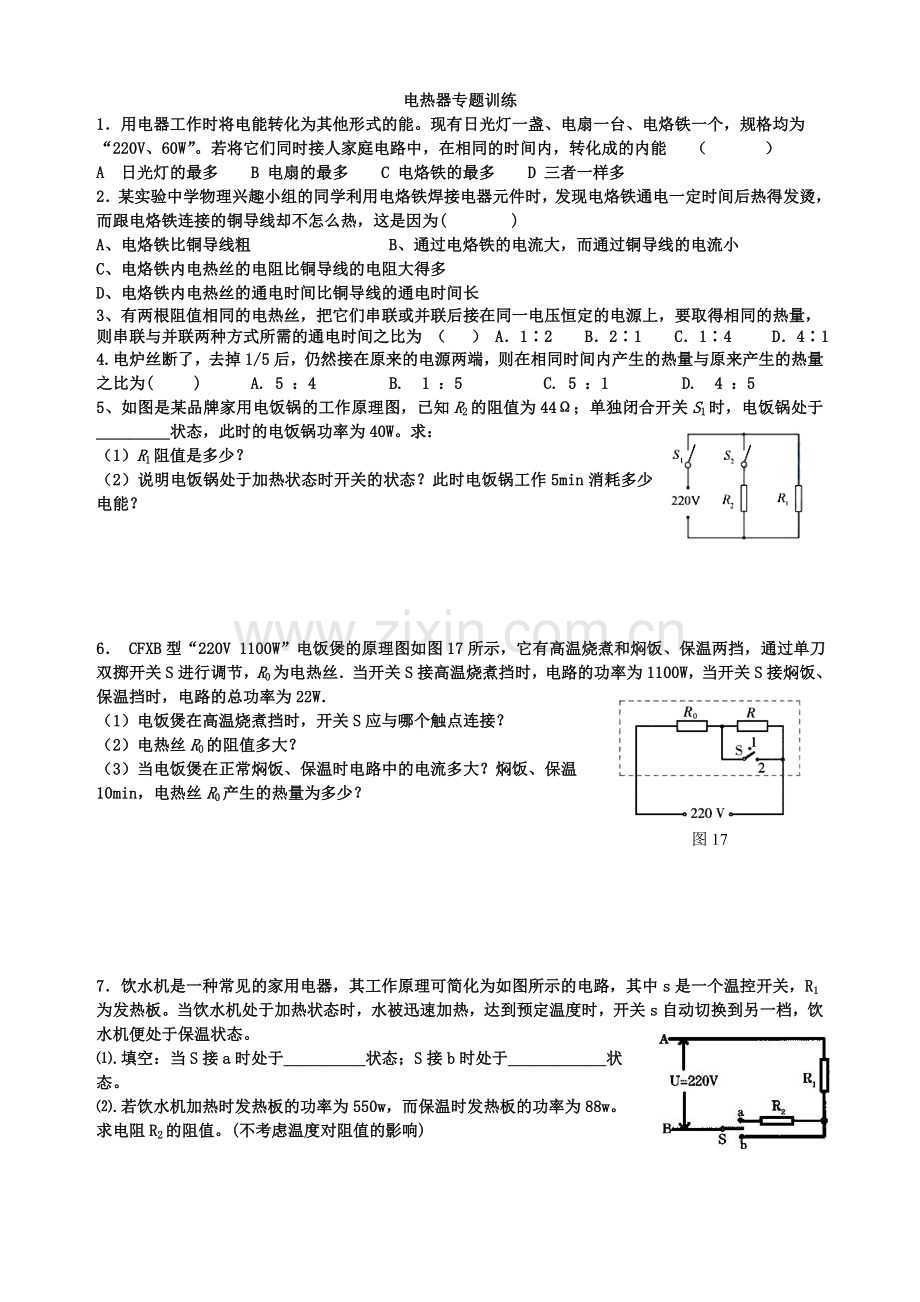

1．用电器工作时将电能转化为其他形式的能。现有日光灯一盏、电扇一台、电烙铁一个，规格均为“220V、60W”。若将它们同时接人家庭电路中，在相同的时间内，转化成的内能 （ ）
A 日光灯的最多 B 电扇的最多 C 电烙铁的最多 D 三者一样多
2．某实验中学物理兴趣小组的同学利用电烙铁焊接电器元件时，发现电烙铁通电一定时间后热得发烫，而跟电烙铁连接的铜导线却不怎么热，这是因为( )
A、电烙铁比铜导线粗 B、通过电烙铁的电流大，而通过铜导线的电流小
C、电烙铁内电热丝的电阻比铜导线的电阻大得多
D、电烙铁内电热丝的通电时间比铜导线的通电时间长
3、有两根阻值相同的电热丝，把它们串联或并联后接在同一电压恒定的电源上，要取得相同的热量，则串联与并联两种方式所需的通电时间之比为 （ ） A．1∶2 B．2∶1 C．1∶4 D．4∶1
4.电炉丝断了，去掉1/5后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为( ) A. 5 ：4 B. 1 ：5 C. 5 ：1 D. 4 ：5
5、如图是某品牌家用电饭锅的工作原理图，已知R2的阻值为44Ω；单独闭合开关S1时，电饭锅处于_________状态，此时的电饭锅功率为40W。求：
（1）R1阻值是多少？
（2）说明电饭锅处于加热状态时开关的状态？此时电饭锅工作5min消耗多少电能？

图17
6． CFXB型“220V 1100W”电饭煲的原理图如图17所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．
（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？
（2）电热丝R0的阻值多大？
（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量为多少？

7．饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中s是一个温控开关，R1为发热板。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关s自动切换到另一档，饮水机便处于保温状态。
⑴.填空：当S接a时处于__________状态；S接b时处于____________状态。
⑵.若饮水机加热时发热板的功率为550w，而保温时发热板的功率为88w。 求电阻R2的阻值。(不考虑温度对阻值的影响)

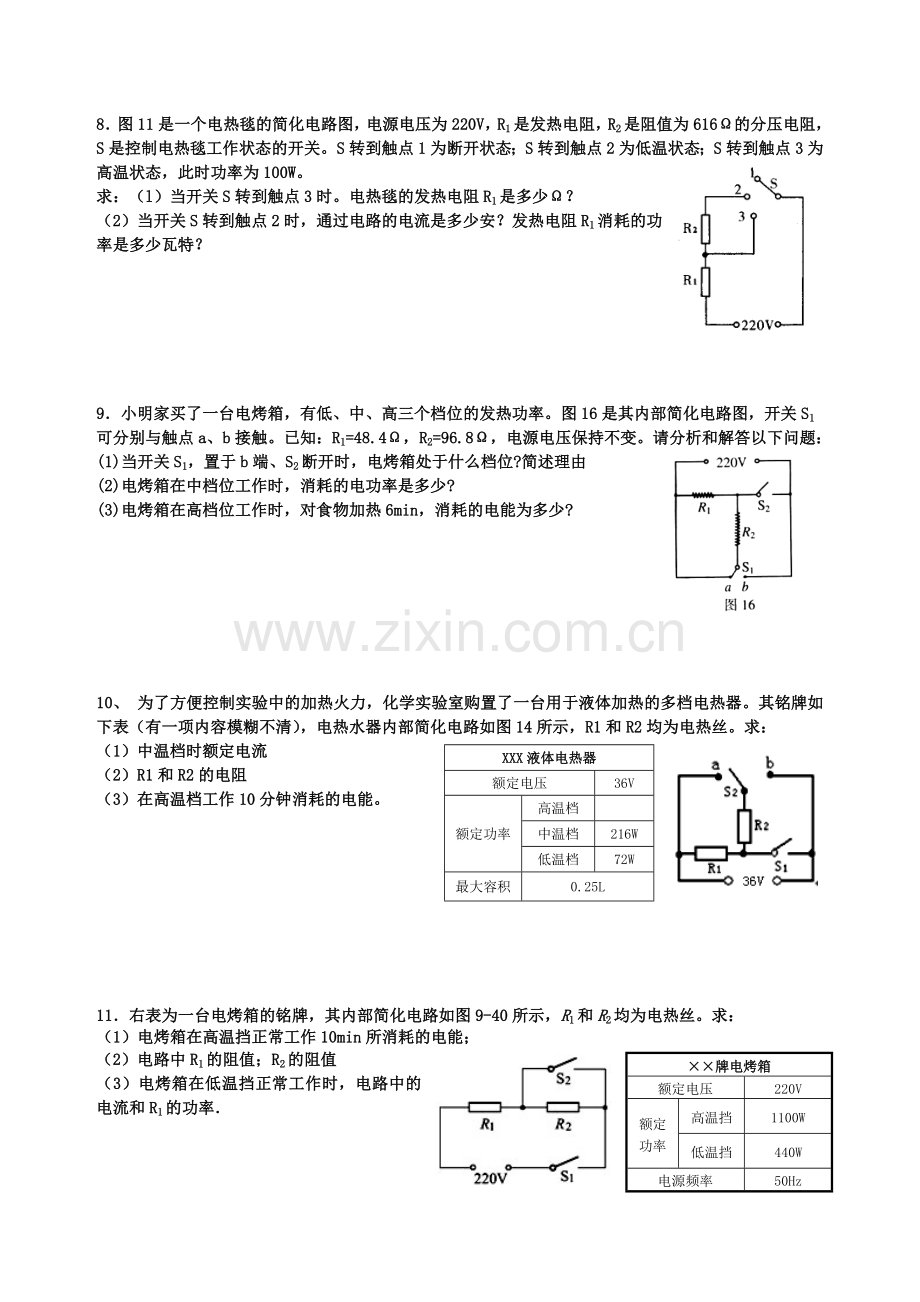

8．图11是一个电热毯的简化电路图，电源电压为220V，R1是发热电阻，R2是阻值为616Ω的分压电阻，S是控制电热毯工作状态的开关。S转到触点1为断开状态；S转到触点2为低温状态；S转到触点3为高温状态，此时功率为100W。
求：（l）当开关S转到触点3时。电热毯的发热电阻R1是多少Ω？
（2）当开关S转到触点2时，通过电路的电流是多少安？发热电阻R1消耗的功率是多少瓦特？

9．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。图16是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。请分析和解答以下问题：
(1)当开关S1，置于b端、S2断开时，电烤箱处于什么档位?简述理由
(2)电烤箱在中档位工作时，消耗的电功率是多少?
(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少?

XXX液体电热器
额定电压
36V
额定功率
高温档

中温档
216W
低温档
72W
最大容积
0.25L
10、 为了方便控制实验中的加热火力，化学实验室购置了一台用于液体加热的多档电热器。其铭牌如下表（有一项内容模糊不清），电热水器内部简化电路如图14所示，R1和R2均为电热丝。求：
（1）中温档时额定电流
（2）R1和R2的电阻
（3）在高温档工作10分钟消耗的电能。

11．右表为一台电烤箱的铭牌，其内部简化电路如图9-40所示，R1和R2均为电热丝。求：
（1）电烤箱在高温挡正常工作10min所消耗的电能；
××牌电烤箱
额定电压
220V
额定
功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
（2）电路中R1的阻值；R2的阻值
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．
