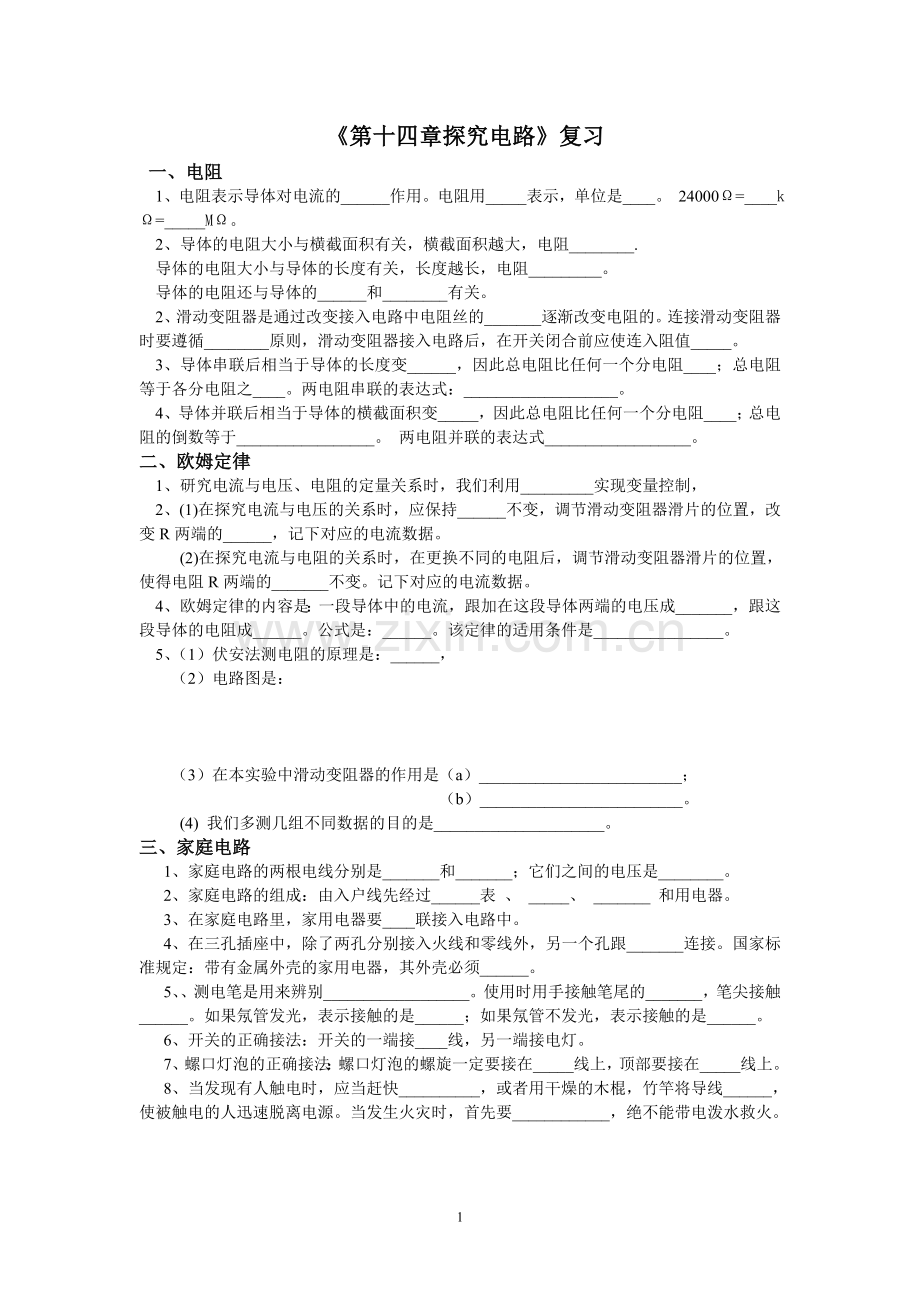

《第十四章探究电路》复习
一、电阻
1、电阻表示导体对电流的______作用。电阻用_____表示，单位是____。 24000Ω=____kΩ=_____MΩ。
2、导体的电阻大小与横截面积有关，横截面积越大，电阻________.
导体的电阻大小与导体的长度有关，长度越长，电阻_________。
导体的电阻还与导体的______和________有关。
2、滑动变阻器是通过改变接入电路中电阻丝的_______逐渐改变电阻的。连接滑动变阻器时要遵循________原则，滑动变阻器接入电路后，在开关闭合前应使连入阻值_____。
3、导体串联后相当于导体的长度变______，因此总电阻比任何一个分电阻____；总电阻等于各分电阻之____。两电阻串联的表达式：___________________。
4、导体并联后相当于导体的横截面积变_____，因此总电阻比任何一个分电阻____；总电阻的倒数等于_________________。 两电阻并联的表达式__________________。
二、欧姆定律
1、研究电流与电压、电阻的定量关系时，我们利用_________实现变量控制，
2、(1)在探究电流与电压的关系时，应保持______不变，调节滑动变阻器滑片的位置，改变R两端的______，记下对应的电流数据。
(2)在探究电流与电阻的关系时，在更换不同的电阻后，调节滑动变阻器滑片的位置，使得电阻R两端的_______不变。记下对应的电流数据。
4、欧姆定律的内容是：一段导体中的电流，跟加在这段导体两端的电压成_______，跟这段导体的电阻成______。公式是：______。该定律的适用条件是________________。
5、（1）伏安法测电阻的原理是：______，
（2）电路图是：

（3）在本实验中滑动变阻器的作用是（a）_________________________；
（b）_________________________。
(4) 我们多测几组不同数据的目的是_____________________。
三、家庭电路
1、家庭电路的两根电线分别是_______和_______；它们之间的电压是________。
2、家庭电路的组成：由入户线先经过______表 、 _____、 _______ 和用电器。
3、在家庭电路里，家用电器要____联接入电路中。
4、在三孔插座中，除了两孔分别接入火线和零线外，另一个孔跟_______连接。国家标准规定：带有金属外壳的家用电器，其外壳必须______。
5、、测电笔是用来辨别__________________。使用时用手接触笔尾的_______，笔尖接触______。如果氖管发光，表示接触的是______；如果氖管不发光，表示接触的是______。
6、开关的正确接法：开关的一端接____线，另一端接电灯。
7、螺口灯泡的正确接法：螺口灯泡的螺旋一定要接在_____线上，顶部要接在_____线上。
8、当发现有人触电时，应当赶快__________，或者用干燥的木棍，竹竿将导线______，使被触电的人迅速脱离电源。当发生火灾时，首先要____________，绝不能带电泼水救火。

习题
1、一导体两端的电压是3V，导体的电阻是12Ω，断开电源，是导体两端的电压为零时，导体的电阻是　　　　　　　　　　　　　　　　　　　　　　 ( )
A．0Ω B．12Ω C．9Ω 　 D．3Ω
2、长短相同而粗细不同的两根导线，把它们串联在电路里，接通电源后( )
A．粗导线中的电流大 C． 通过两导线中的电流一样大
B．细导线中的电流大 D． 以上说法都不对
3、如右图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的是　　　　　　　　　　　
A．A、C B．B、D C．A、B D．C、D
4、要改变某段导体电阻的大小，下列方法中无效的是　　　　
A．改变导体两端的电压 　　　B．改变导体的材料
C．改变导体的横截面积　　　　　D．改变导体的长度
5、如图所示，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是　　　　( )
A．电流表示数变大，电压表示数变小，灯变亮
B．电流表示数变小，电压表示数变小，灯变暗
C．电流表示数变小，电压表示数变大，灯变亮
D．电流表示数变大，电压表示数变小，灯变暗
6、有一根镍铬合金线，两端的电压为6Ｖ时，通过合金线的电流为0.3A，若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧
7、关于电阻，下列说法中正确的是
A．铜导线的电阻比铁导线的电阻小
B．导体的电阻越大，电流通过导体产生的热量越多
C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小
D．导体两端的电压越大，导体的电阻越大
8、从欧姆定律可以导出公式 。对电阻的理解．你认为正确的是（　　）　
A．当电压增大时，电阻也增大 C．当电压为零时，电阻也为零
B．当电流增大时，电阻减小 D．电阻由导体本身性质决定，与电流、电压无关
9、小明同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座2、电灯L和开关S，图中元件的接法画错了的是
A、电灯L B、插座1 C、插座2 D、开关S
10、把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是：
A．通过粗电阻丝的电流较大 B．通过细电阻丝的电流较大　　
C．加在粗电阻丝两端的电压较大　　 D．加在细电阻丝两端的电压较大
11、在图4所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则
A.灯泡亮度变暗，安培表示数变小 B.灯泡亮度变亮，安培表示数不变
C.灯泡亮度不变，安培表示数变小 D.灯泡亮度不变，安培表示数变大

12、人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是　　　　　　　　（ 　 ）
A．用湿手触摸电灯开关 　B．在高压线附近放风筝
C．用湿布擦正亮着的台灯灯泡 D．发生触电事故应首先切断电源
13、下面是小强同学对身边的一些电路连接进行观察分析得出的判断．其中不正确的是
A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作．它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭．它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装几盏照明灯和其它用电器．使用时互不影响．它们是并联的
14、小红同学在做“测串联电路的电压”实验时，连接了如图所示的电路，接通开关后，发现L1亮度较大，L2亮度较小，对这一现象以下分析合理的是
A．灯泡L2发生了短路 C．灯泡L1两端的电压大于L2两端的电压
B．灯泡L2发生了断路 D．灯泡L2两端的电压大于L 1两端的电压
15、如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
16、家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线
A．会浪费电 B．这些电器不能正常工作
C．会缩短这些电器的使用寿命 D．人接触这些电器会有触电的可能
17、下列做法不符合安全用电的是
A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地
C．及时更换破损的导线 D．用湿手插拔用电器
18、图3是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是
A．灯泡断路　 C．灯丝电阻值过大
B．滑动变阻器短路 D．滑动变阻器连入电路阻值过大
19、如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
20、用电高峰时期，家庭里的白炽灯泡比正常发光要暗—些。这是因为，在用电高峰时【 】
A并联用电器增多，电路的总电阻增大 B并联用电器增多，电路的总电流减小
C并联用电器增多，家用电器的实际功率减小 D并联用电器增多，家用电器的额定功率减小

21、在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器向上滑动时，下列说法中正确的是（ ）
A．电流表的示数减小，电压表的示数不变
B．电流表的示数减小，电压表的示数减小
C．电流表的示数减小，电压表的示数增大
D．电流表的示数不变，电压表的示数不变
22、将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是
A．A表和V表示数均变小
B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大
D．A表和V表示数均变大
23、在“测量小灯泡工作时的电阻”实验中
（1）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。

（2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。
（3）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。
A．灯泡L短路 B．灯泡L断路
C．滑动变阻器某处开路 D．开关S接触不良
（4）故障排除后，张亮同学测出了四组数据，如下表所示，表中U、I、R分别表示灯泡的电压，电流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内：
实验次数
1
2
3
4
U/V
1．40
1．60
1．80
2．0
I/A
0．45
0．47
0．49
0．50
R/Ω

亮度
暗→亮
（5）通过表中的数据，求出了灯泡在不同发光状态下的电阻，发现这几个电阻值相差较大，其主要是 。

24、在图示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。
（1）电阻R1两端的电压是多少？
（2）通过R2的电流是多少？
